Vỏ bảo vệ LM2596 với jack cắm hình trụ

Chỉ là một trường hợp nhanh chóng và tạm bợ cho LM2596. Trong trường hợp của tôi, nó để hạ 12V xuống 5V để cấp nguồn cho thiết bị CCTV cũ kỹ của tôi.

Vì vậy, vài ngày trước Giáng sinh, và tràn đầy niềm vui của mùa lễ, tôi đã ra ngoài xe của mình, chỉ để phát hiện rằng một kẻ nào đó đã đánh cắp nắp bụi chrome từ bánh xe của tôi! May mắn thay, tôi không lắp những cái đắt tiền nữa vì đây không phải là lần đầu tiên điều này xảy ra.

Nhưng đây LÀ lần đầu tiên điều này xảy ra khi xe của tôi ở bên ngoài gara, trong tầm nhìn của CCTV. Vì vậy, khi tôi quay lại sau đó, tôi đã rút thẻ SD của CCTV ra để bắt quả tang những kẻ xấu. Nhưng Luật Sod đã chiếm ưu thế: Hóa ra CCTV đã không ghi lại gì cả. ...Kể từ tháng Tám!! Arrrgh!

Một cái gì đó trong bộ nguồn tường của CCTV đã hỏng và để nó phát ra một sóng rất thô 5.2V, 50Hz. Vì vậy, mặc dù tất cả đèn đều sáng, nó chỉ hoạt động như một đèn LED nhấp nháy, và không có phần xử lý nào được cấp nguồn đủ lâu để khởi động vào chế độ ghi.

Tôi đã mở bộ nguồn tường để xem có gì rõ ràng không, nhưng không có gì tôi có thể thấy; không có dấu hiệu của khói ma thuật, hay dấu vết PCB, thậm chí không có mùi nhựa quá nhiệt để cho tôi manh mối.

Sau đó, tôi đã lục lọi trong cái hộp giày của mình chứa các bộ nguồn tường, nhưng tôi không thể tìm thấy cái nào cung cấp 5V với dòng điện cần thiết (2A). Tôi có thể đã tái sử dụng một bộ sạc USB, nhưng có hai vấn đề với điều đó: 1) Tôi không có bộ sạc USB, và 2) Tôi không có bộ sạc USB. Tôi biết tôi đã nói điều đó hai lần, nhưng tôi cảm thấy rằng đó là một trở ngại quan trọng đến mức chỉ đề cập đến nó một lần thực sự không phản ánh đúng mức độ lớn của trở ngại đó.

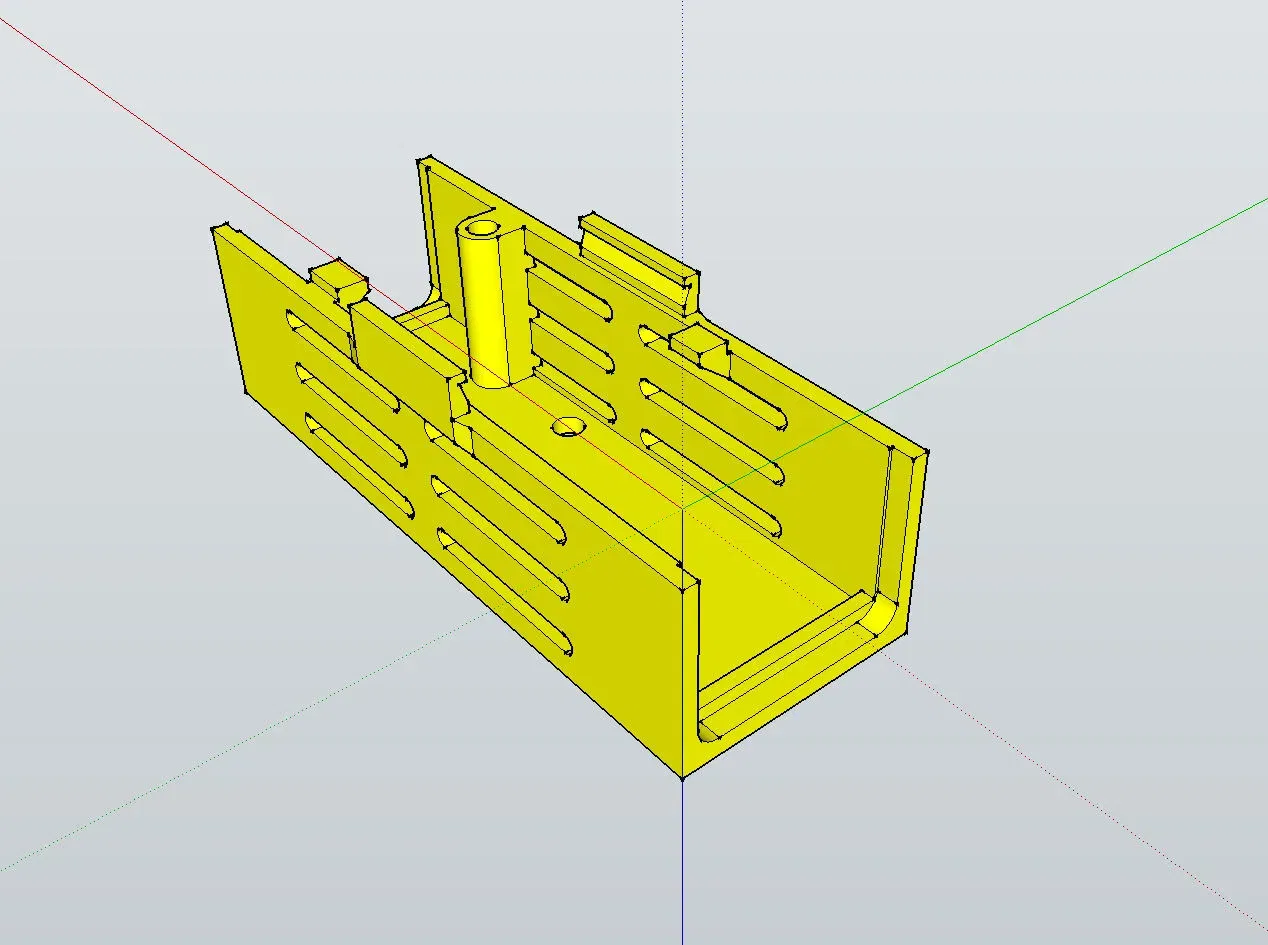

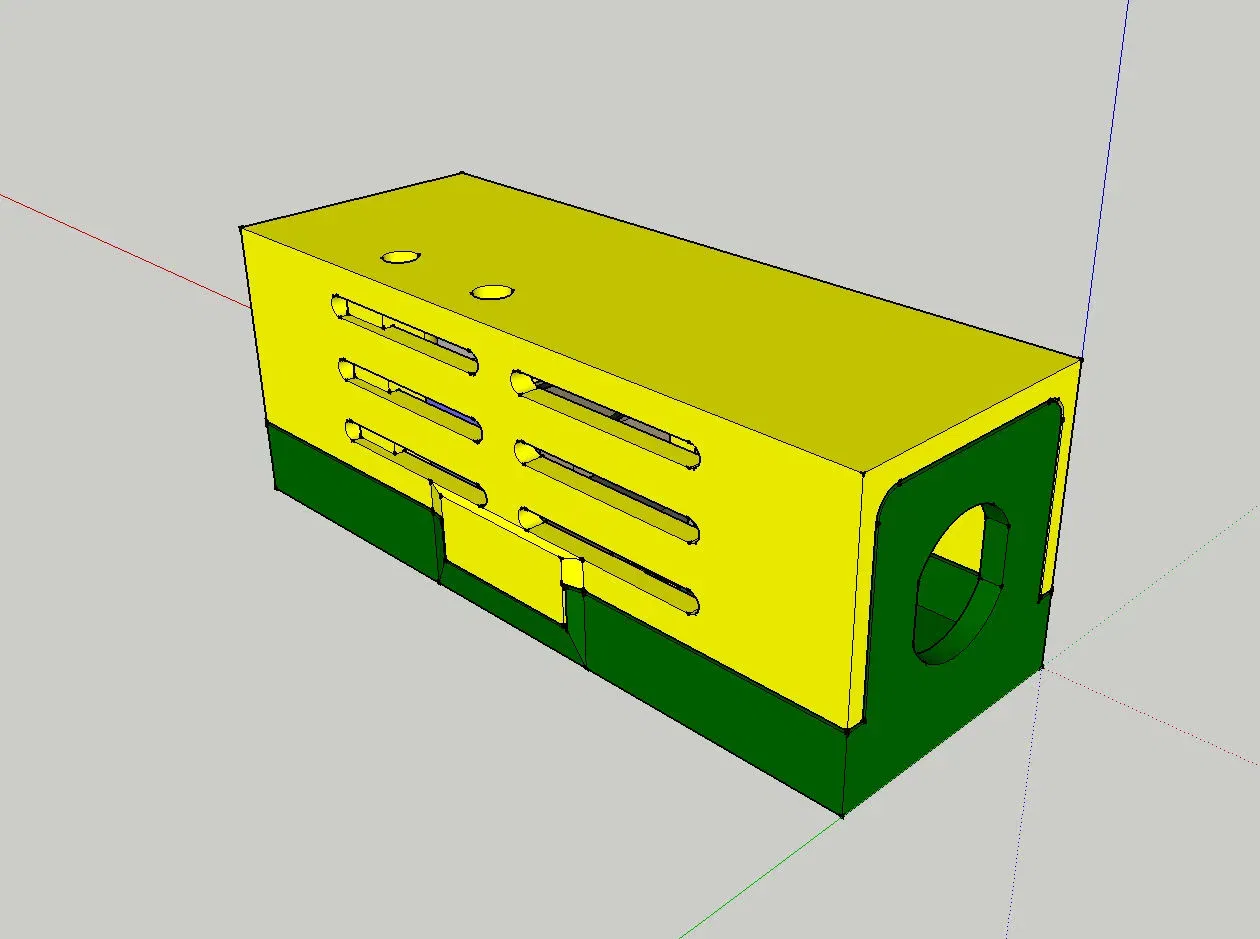

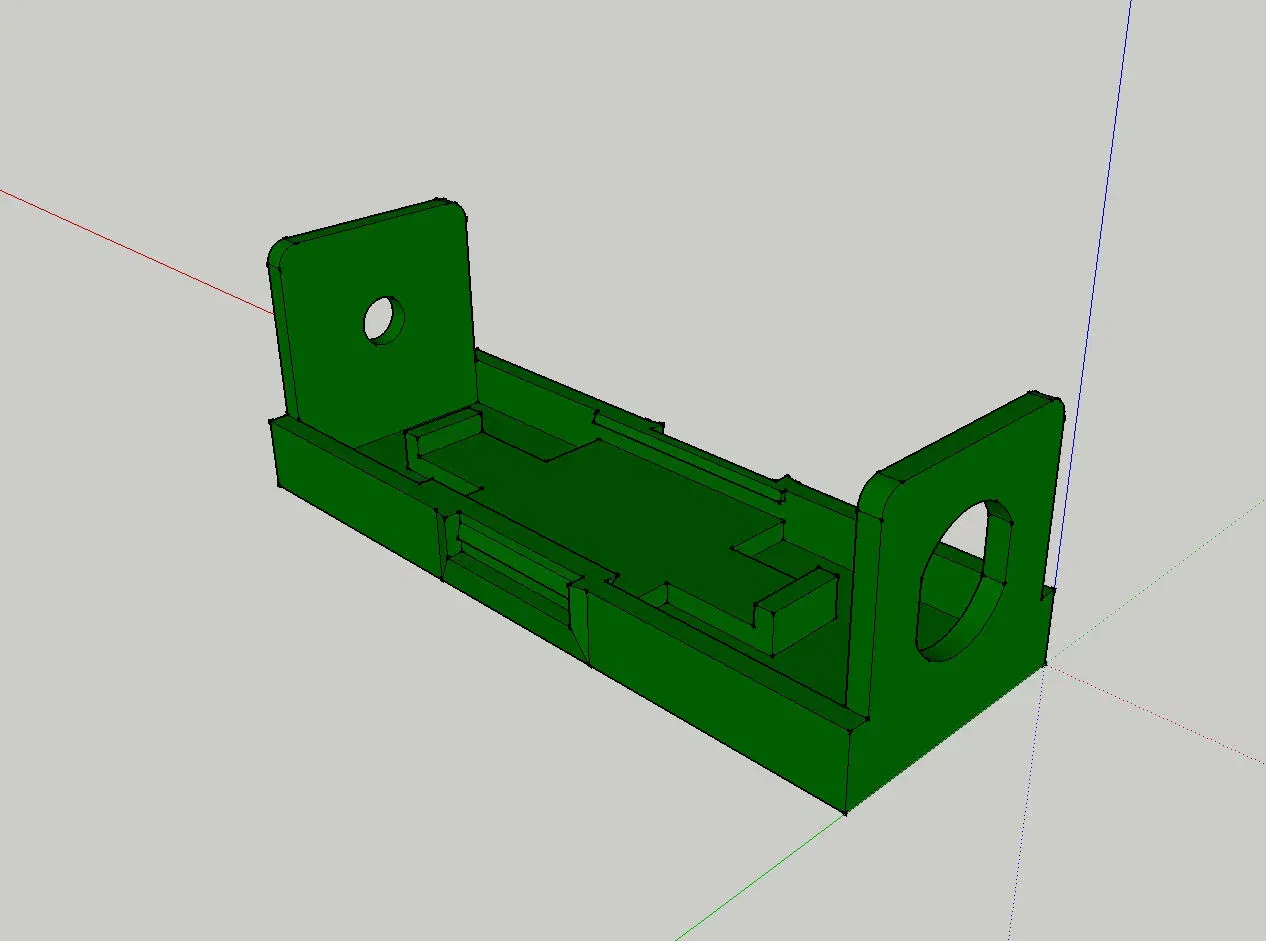

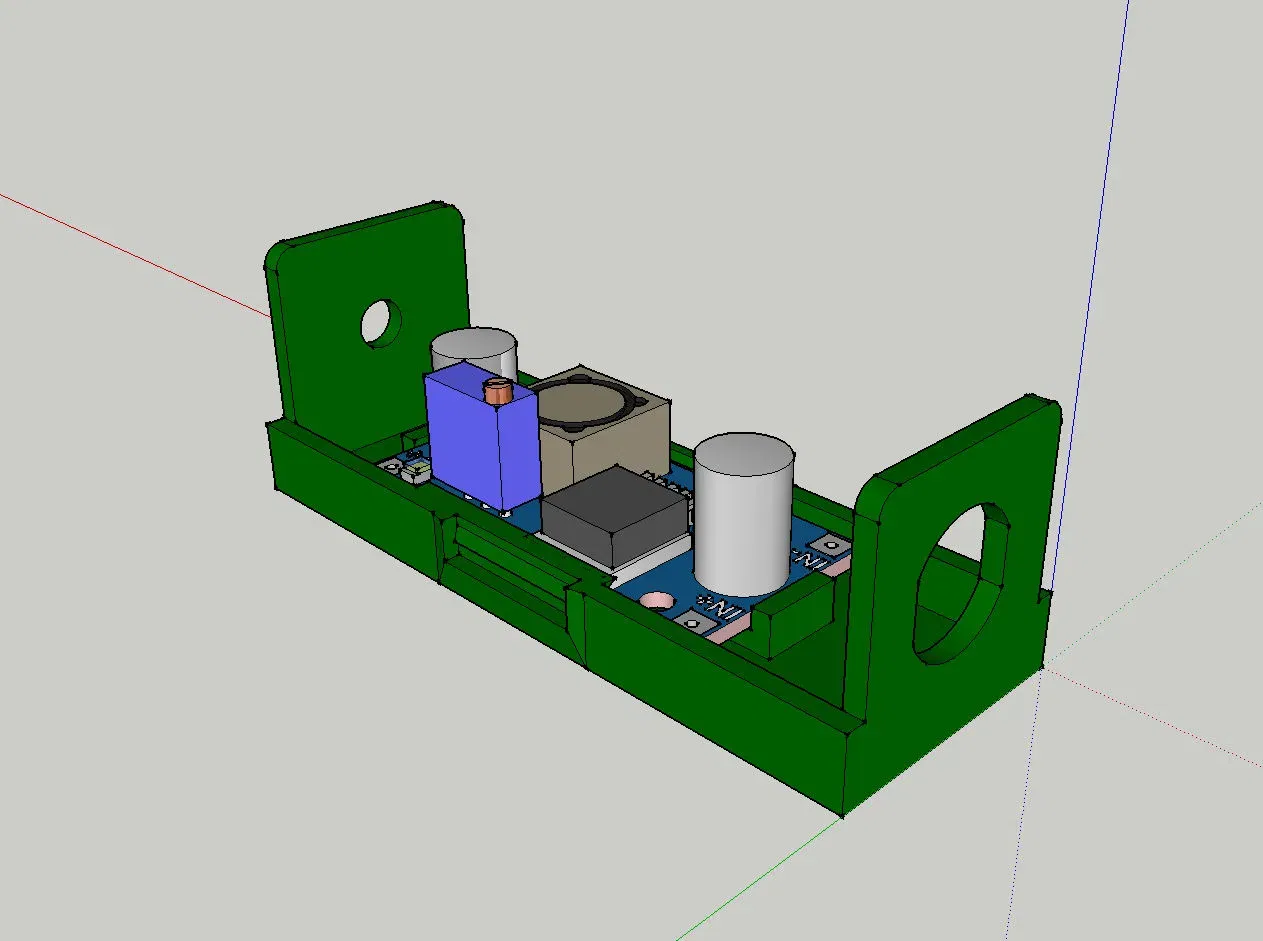

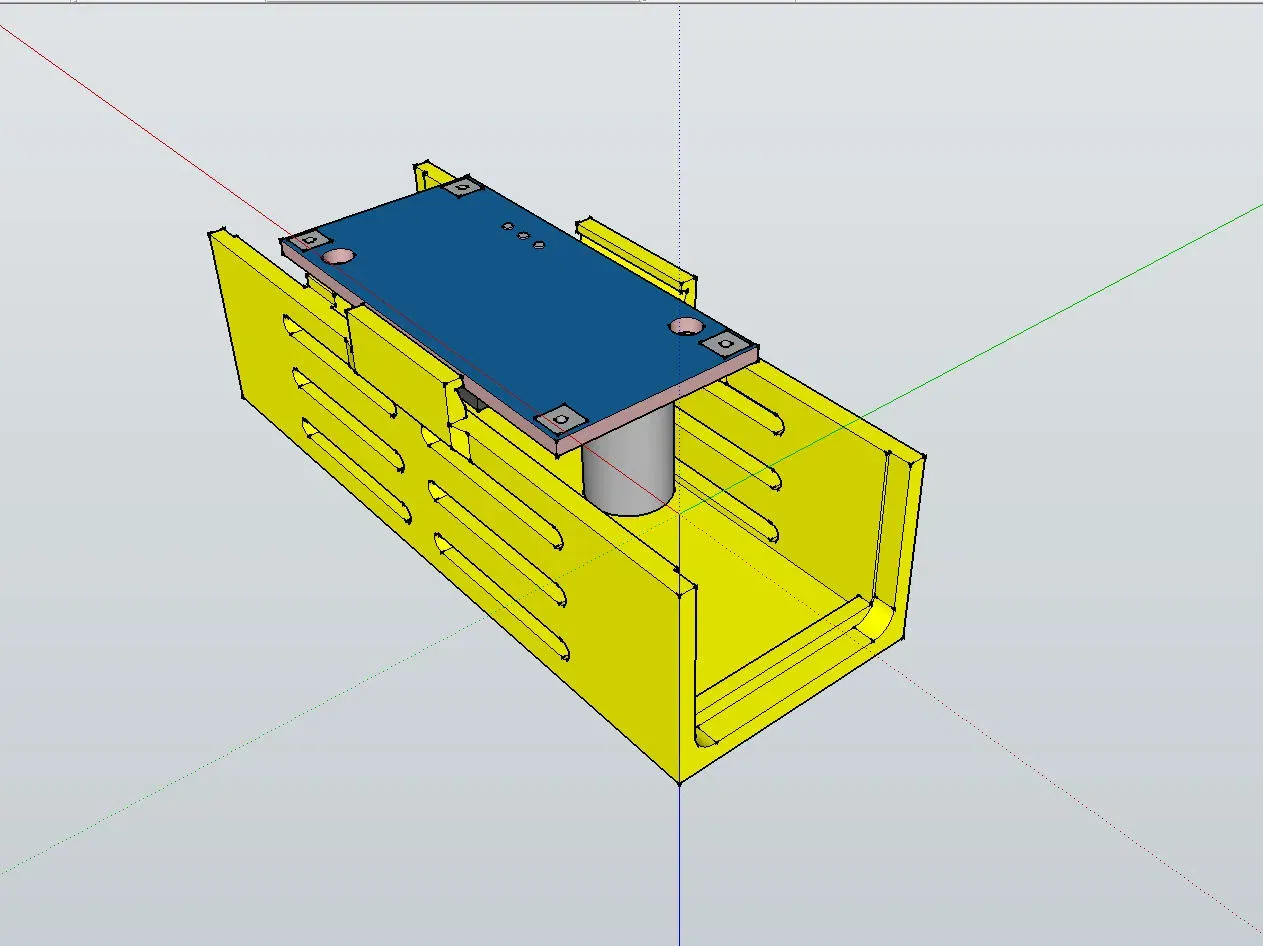

Nhưng mọi thứ không bị mất. Bạn xem, trong khi hộp CCTV sử dụng 5V, các camera thì không. Tất cả chúng đều chạy từ nguồn 12V, về cơ bản chỉ là một viên gạch laptop được nâng cấp, với các jack hình trụ. Một trong các jack hình trụ chưa được sử dụng, và tôi có một bộ chuyển đổi LM2596 và một ổ cắm hình trụ dự phòng trong kho dự trữ của mình, chỉ chờ để bước vào vị trí. Vài cú nhấp chuột sau, tôi đã có một vỏ bọc sẵn sàng để in, và một lần nữa, mùi nhựa nóng chảy đã lan tỏa trong phòng khách của tôi.

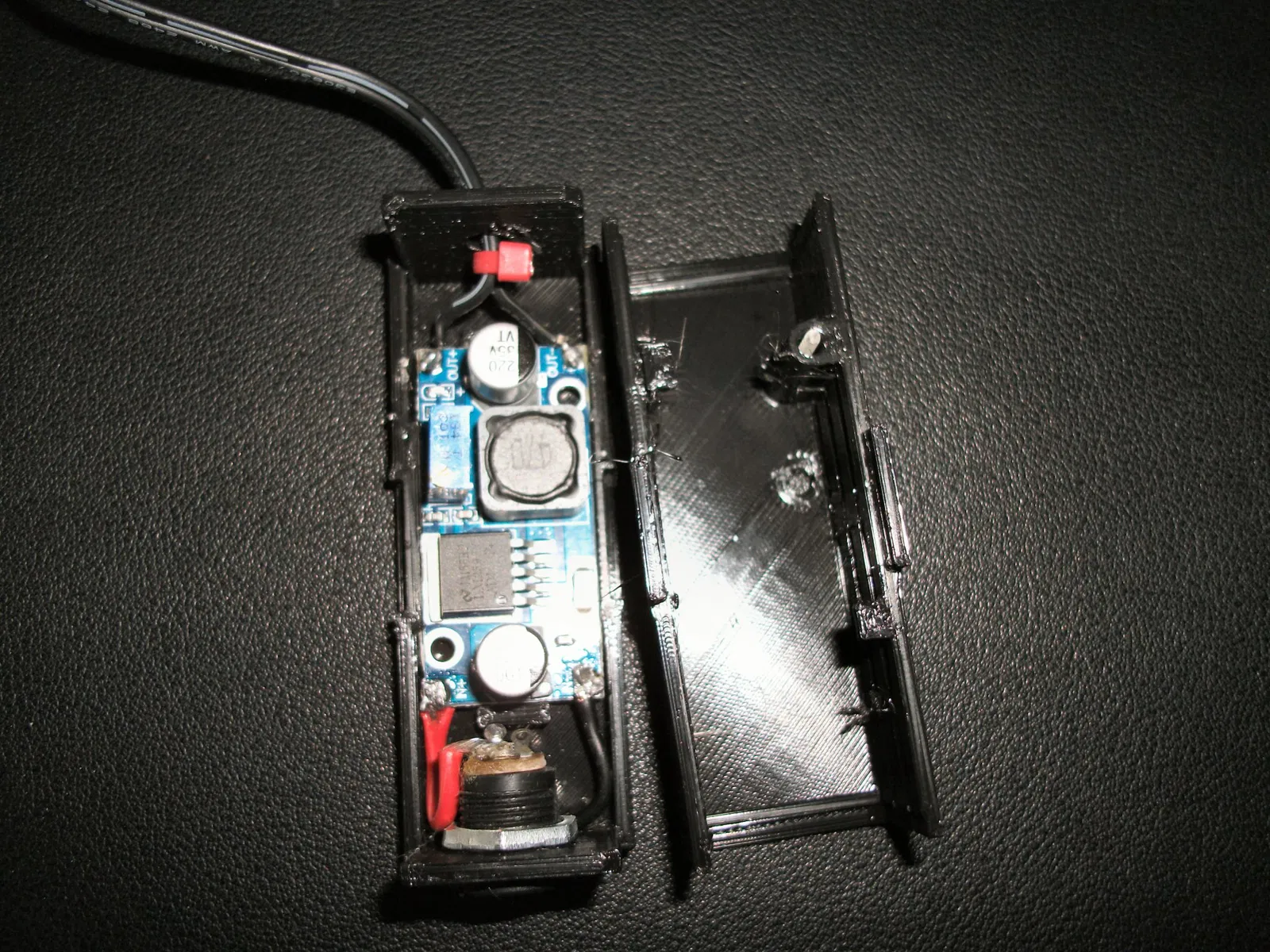

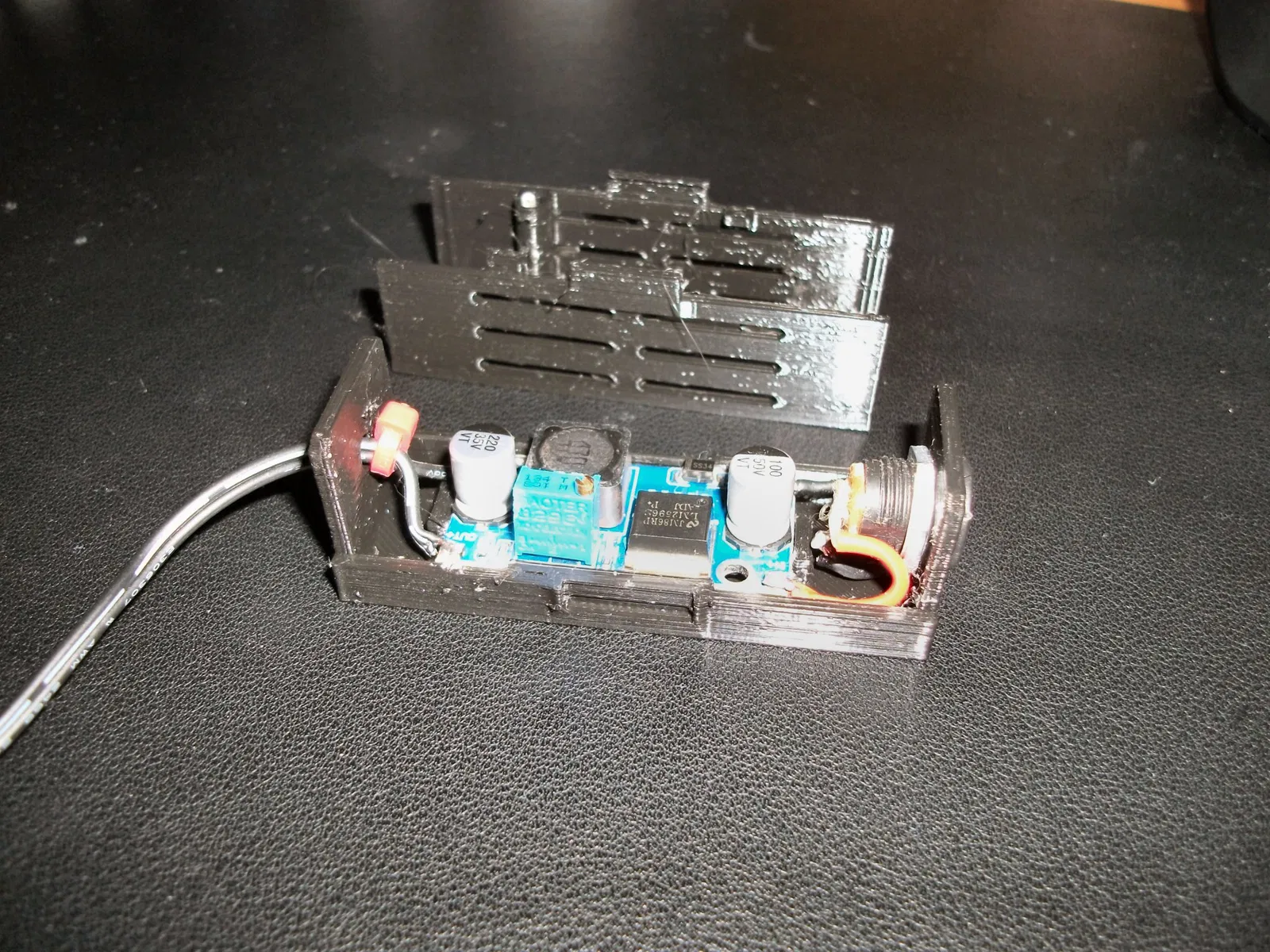

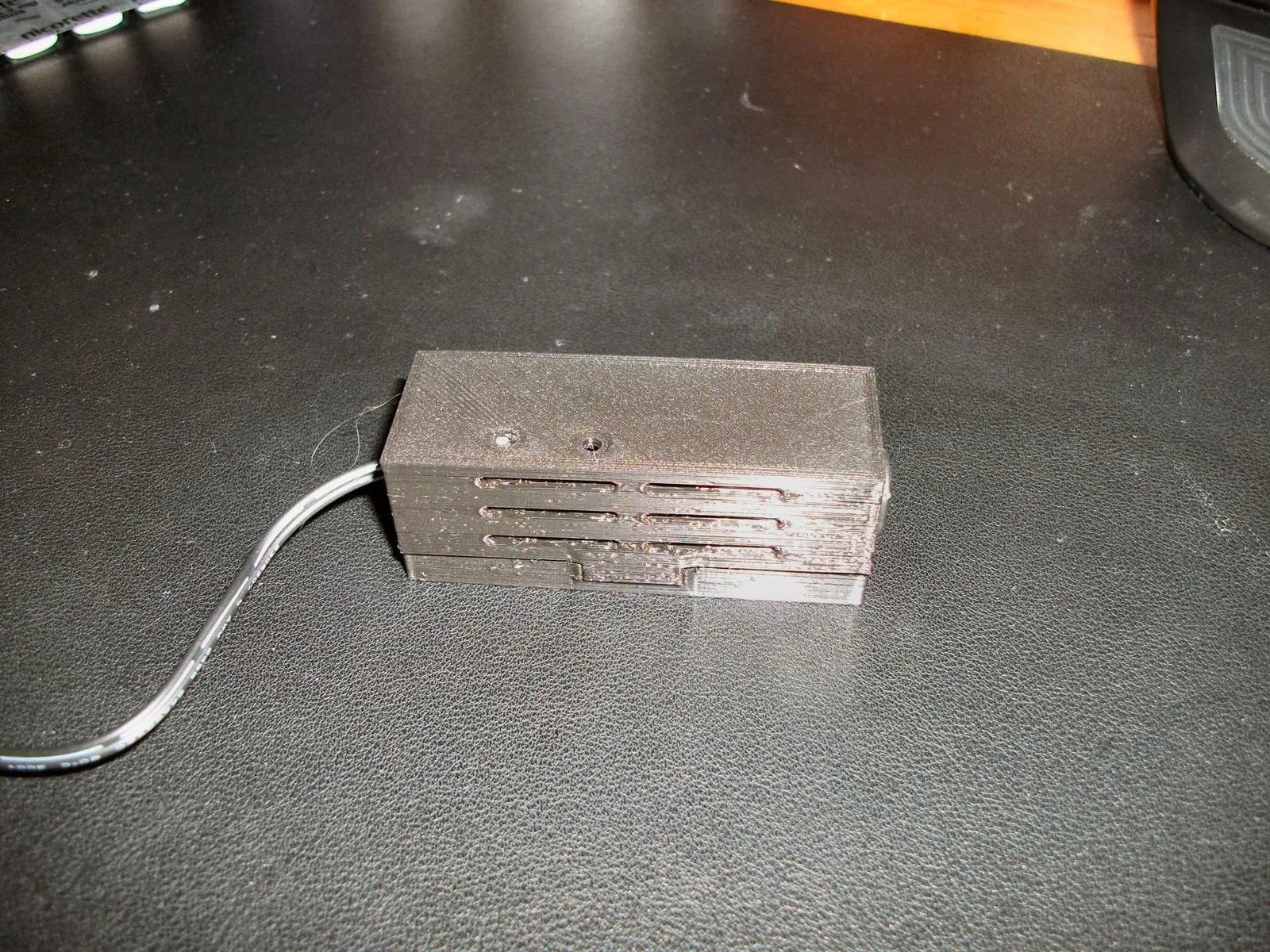

Khi đã in xong, không mất nhiều thời gian để hàn ổ cắm hình trụ và dây từ bộ nguồn cũ vào bảng mạch - mặc dù tôi sẽ không khẳng định đây là công việc hàn gọn gàng nhất của tôi; thị lực của tôi đang trở nên tồi tệ khi làm việc gần!

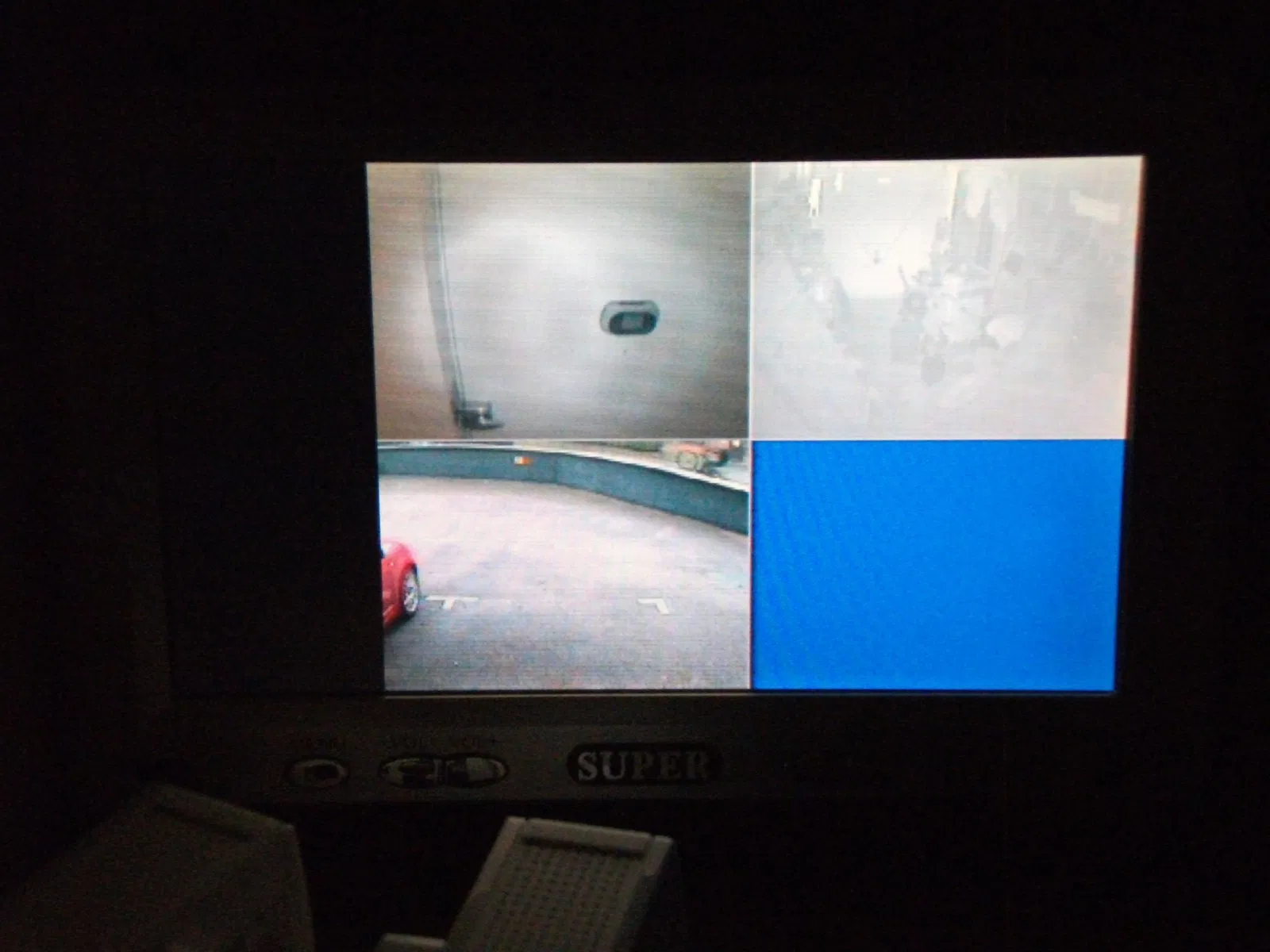

Tất cả đều hoạt động tốt, nhưng tôi sẽ thành thật mà nói, đây không phải là giải pháp lý tưởng; bộ chuyển đổi DC-DC vốn dĩ rất ồn, vì vậy bạn có thể thấy hiệu ứng của sự dao động điện áp trên màn hình giám sát CCTV. Nhưng tôi có thể sống với điều đó trong thời gian này vì ít nhất nó đã hoạt động trở lại. Và hình ảnh vẫn đủ tốt để bắt những kẻ trộm nắp bụi nếu những kẻ đó quay lại lần nữa.

Vì vậy, tôi vừa sắc bén lại bộ cắt bulong của mình để chuẩn bị, và tôi hy vọng vẫn hợp pháp để thiến những kẻ trộm nếu bạn bắt họ đang làm việc đó!

Chúc mừng Giáng sinh, và một năm mới tuyệt vời đến tất cả.
