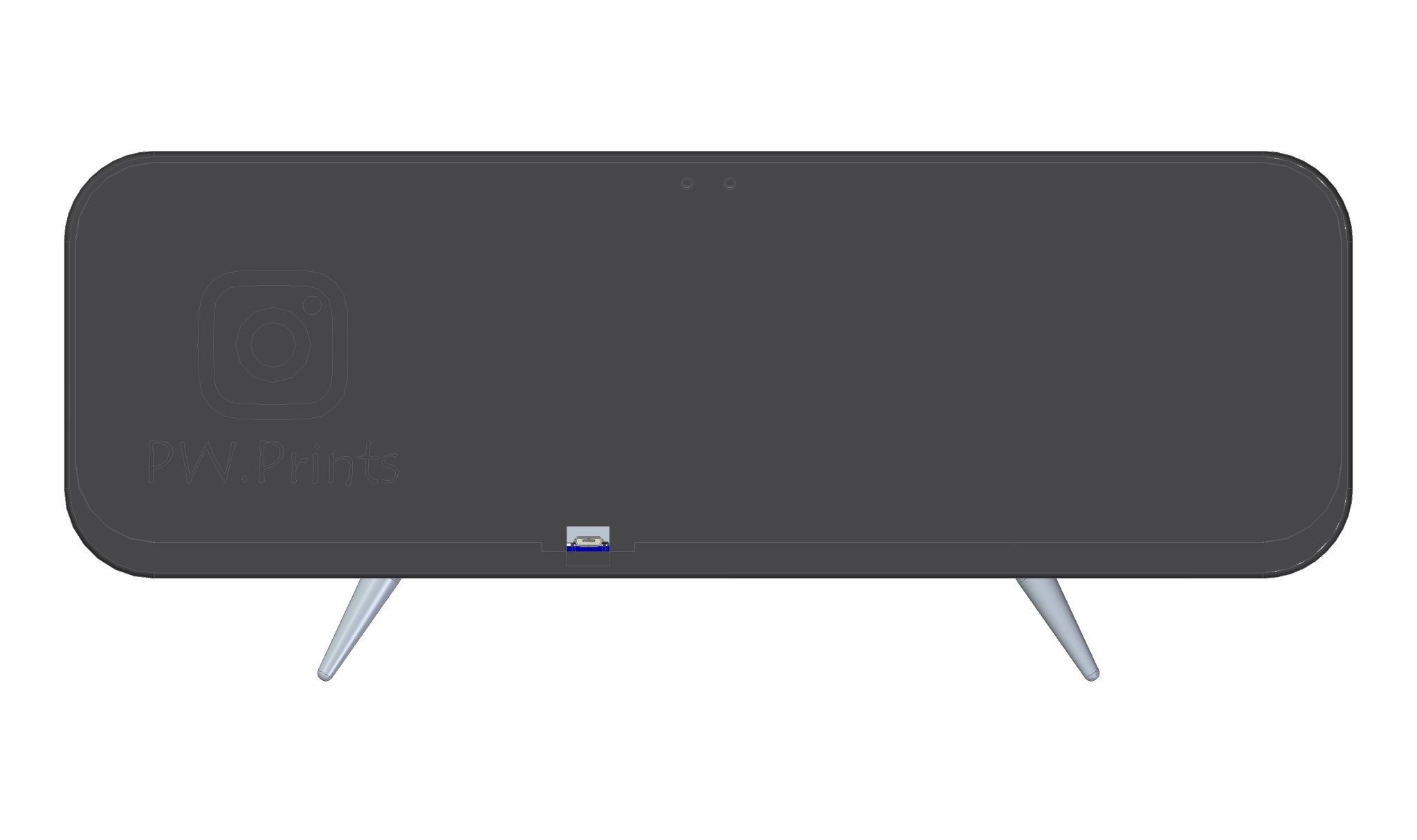

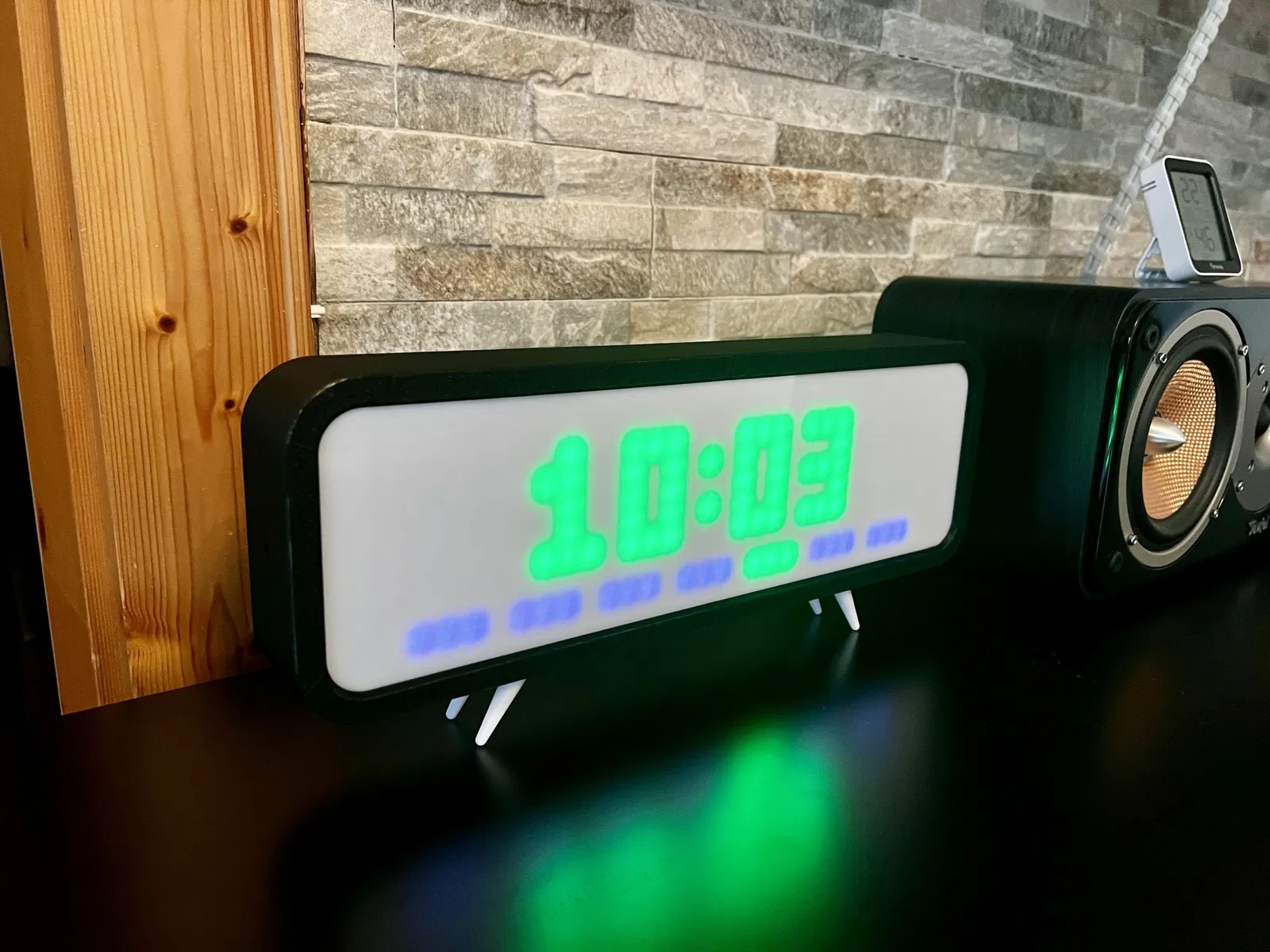

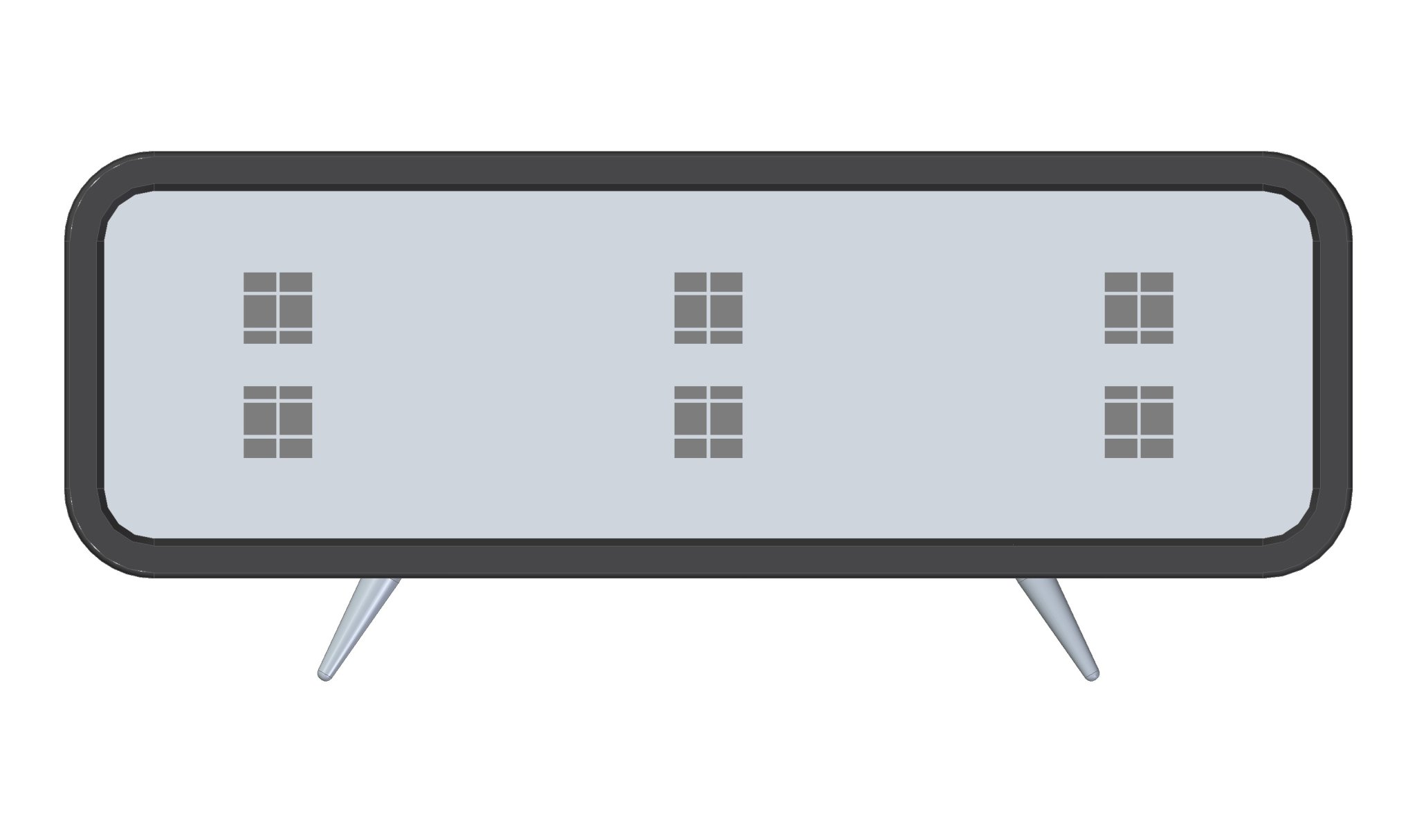

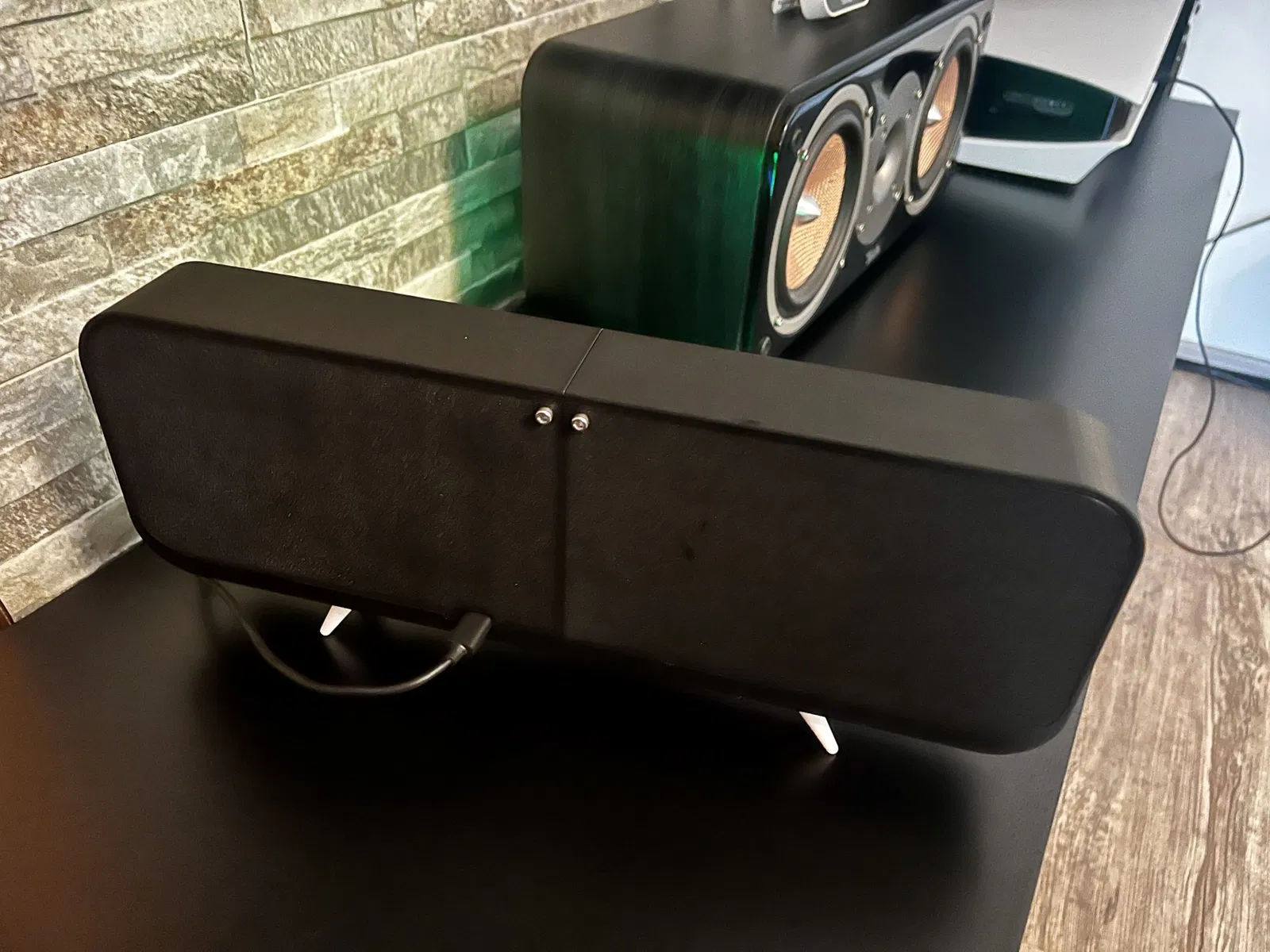

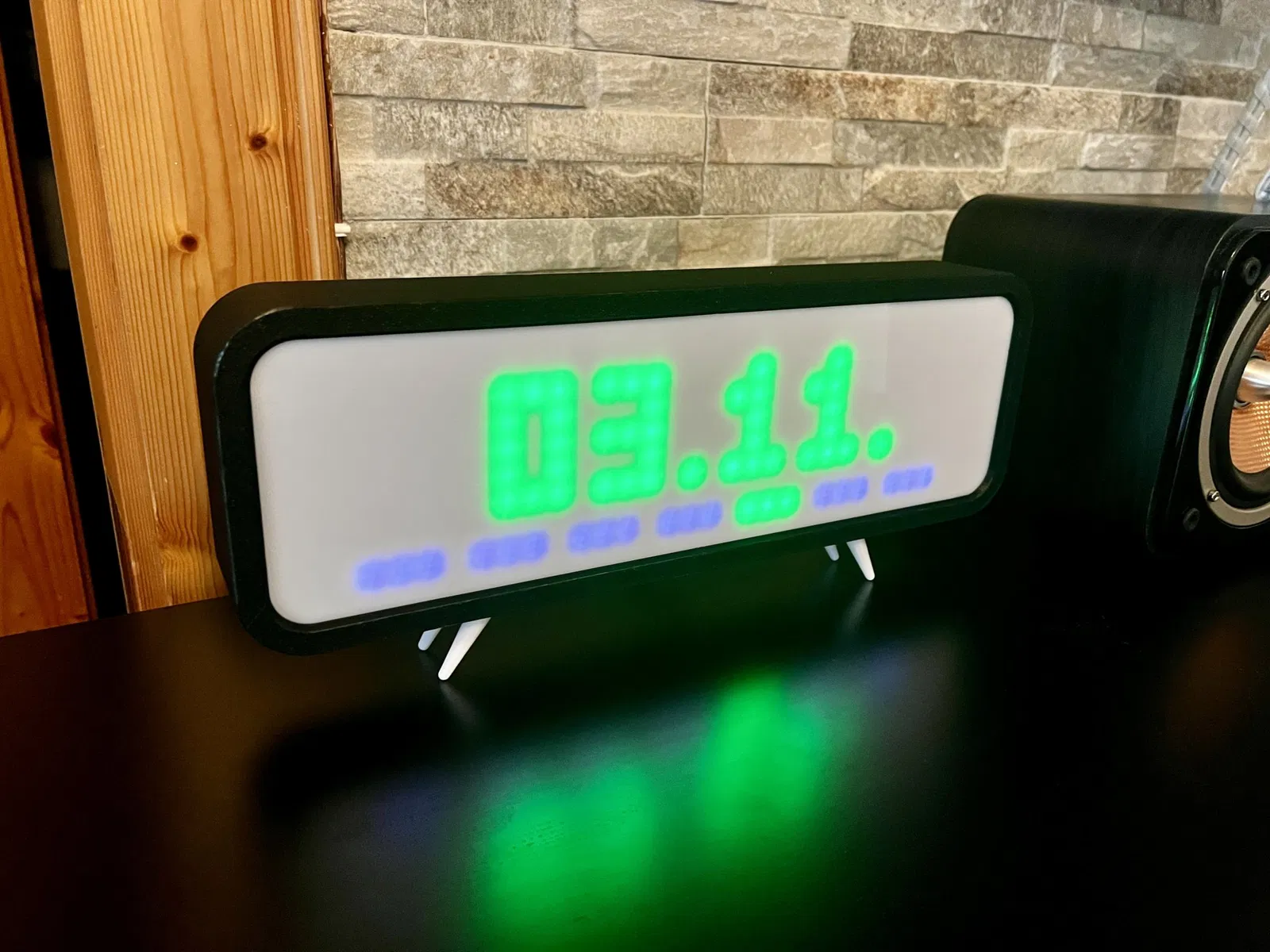

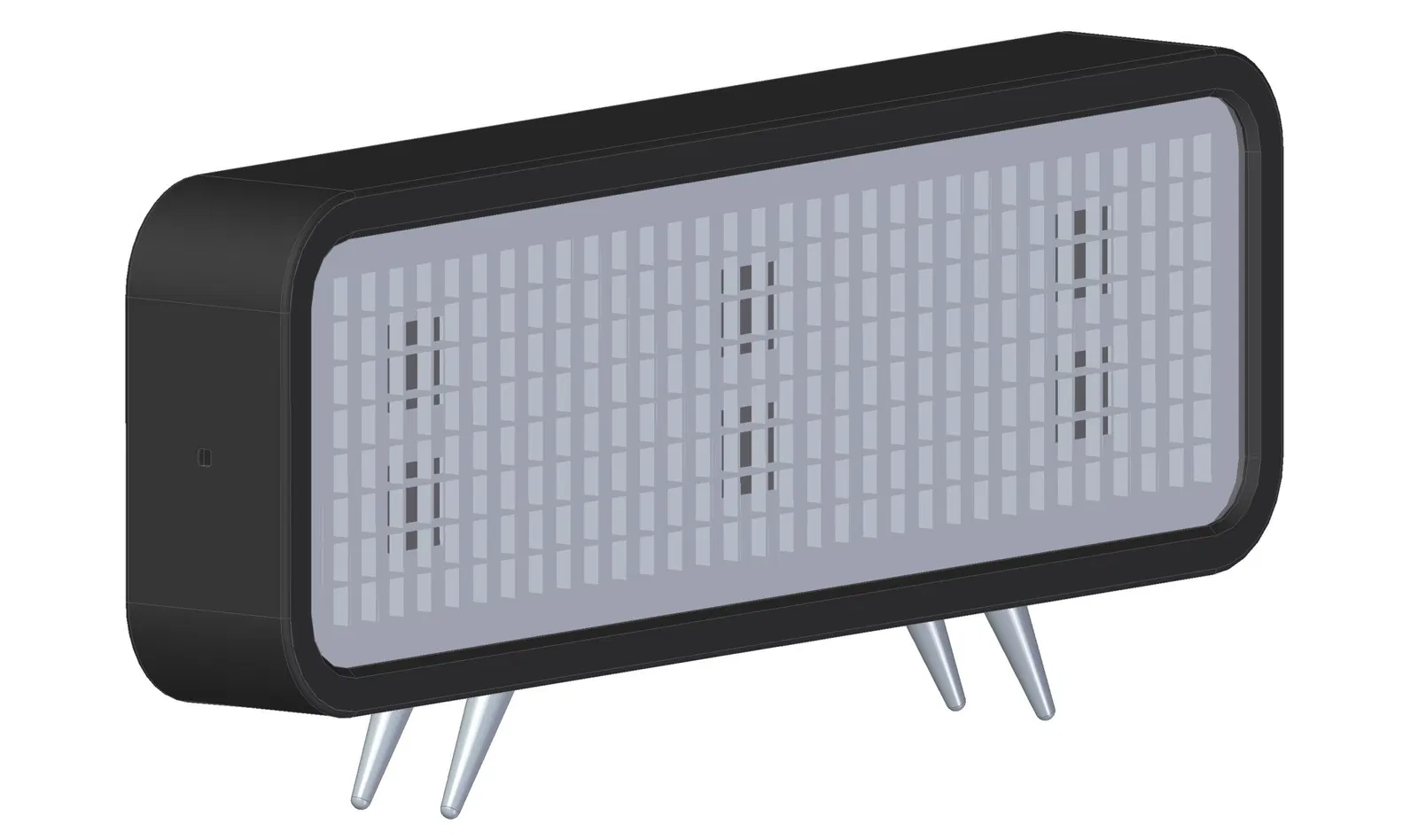

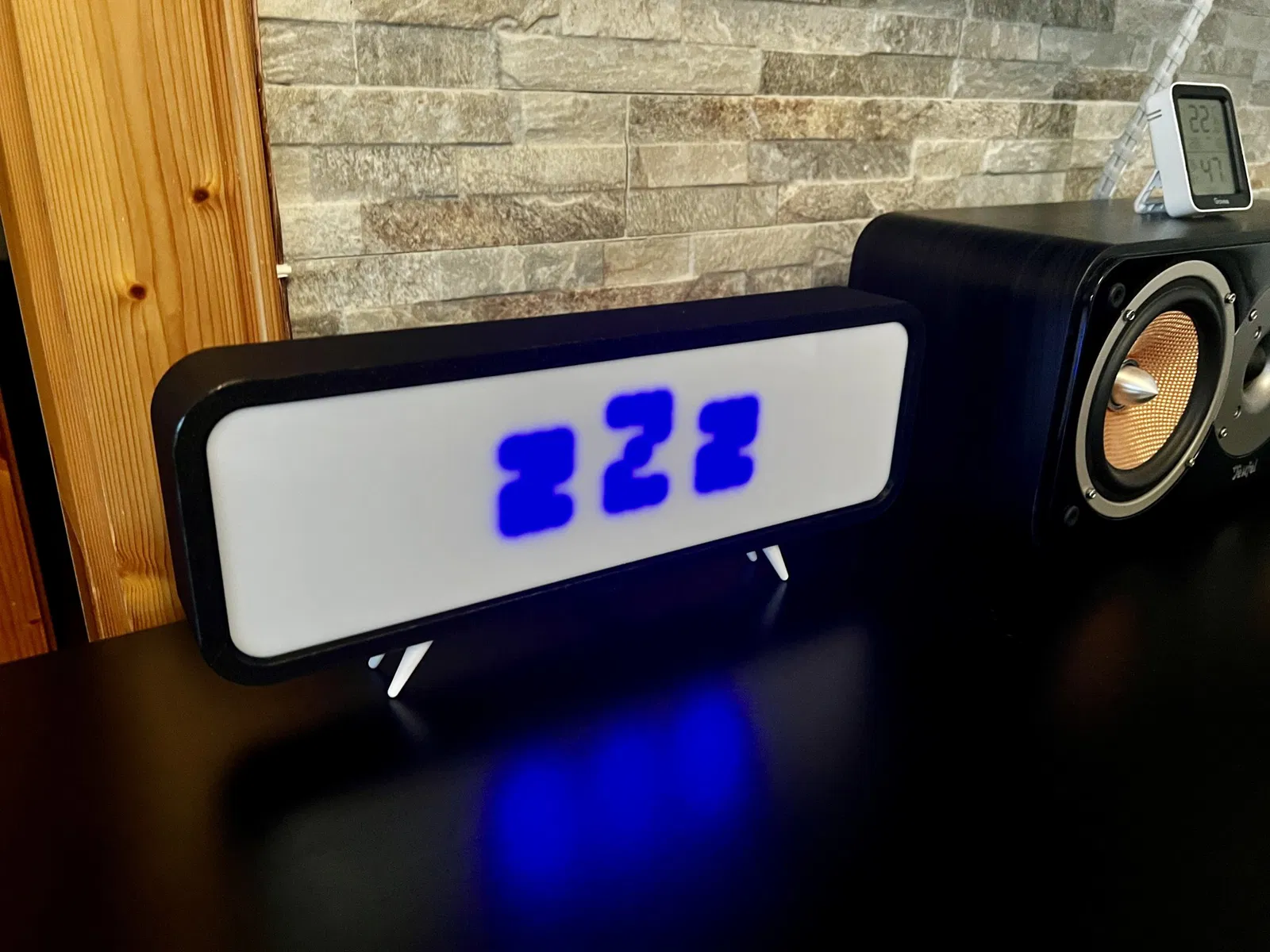

Màn hình pixel thông minh 8x32 sử dụng Wemos D1 Mini

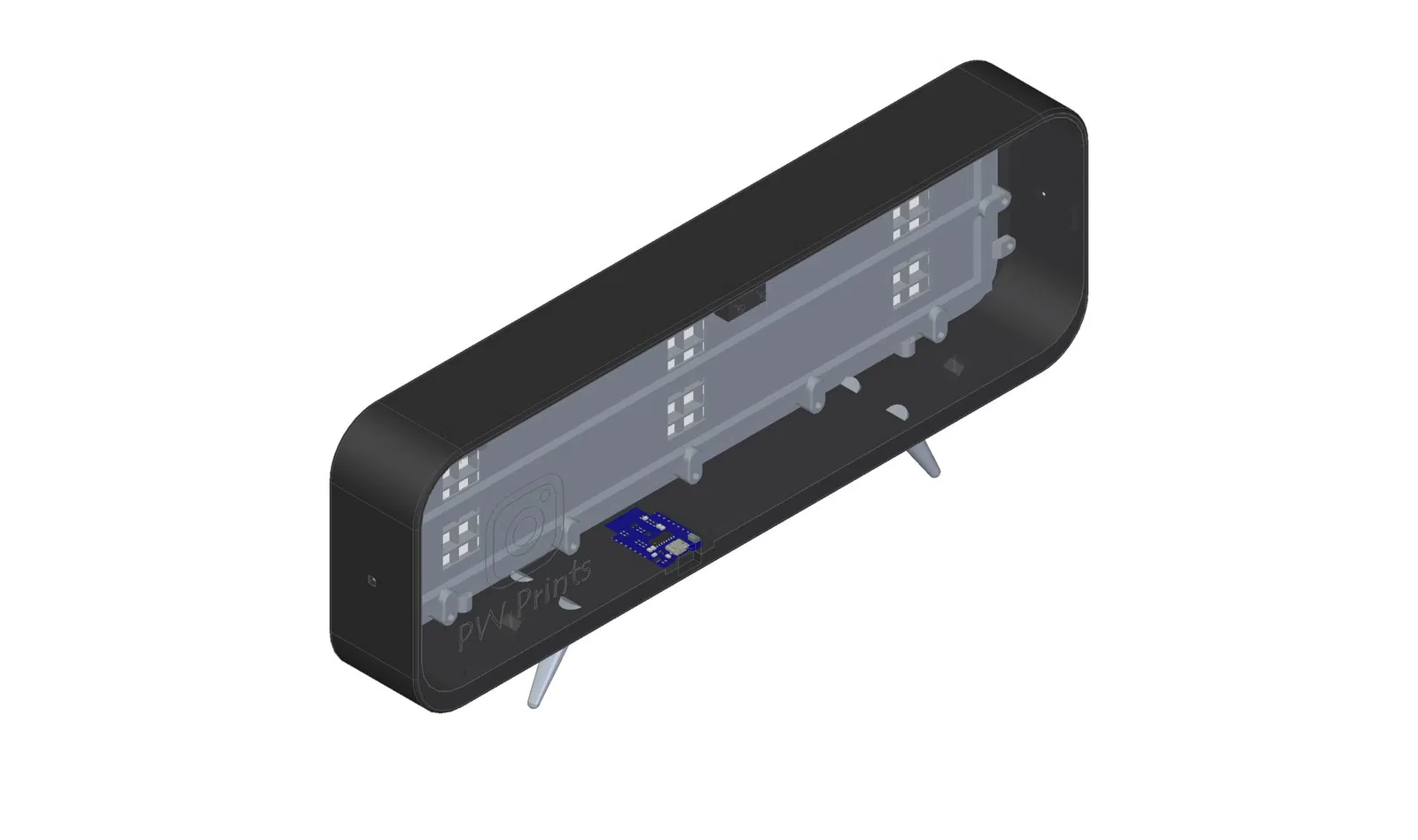

Tôi muốn trình bày thiết kế của mình cho một màn hình pixel thông minh. Màn hình sử dụng ma trận pixel 8x32 WS2812b, được điều khiển bởi một Wemos D1 Mini và sử dụng LD-GL5516 để đo ánh sáng.

Tôi đang sử dụng màn hình kết hợp với phần mềm PixelIt, với điều này tôi có thể kết nối màn hình với Home Assistant của mình và có thể gửi thông báo bằng Node-Red.

Để điều khiển màn hình, có nhiều dự án mã nguồn mở có sẵn mà có thể được sử dụng:

• https://pixelit-project.github.io/
• https://awtrixdocs.blueforcer.de/#/
• https://kno.wled.ge/

Phần cứng tôi đã sử dụng:

• https://www.amazon.de/Individuell-Adressierbare-LED-Matrix-Flexible-Vollfarb-Pixelmatrix/dp/B0B81R484Z/ref=sr_1_6?crid=1VDU47FWM8XPF&keywords=ws2812b+matrix+8x32&qid=1698936696&sprefix=ws2812b+matri%2Caps%2C107&sr=8-6
• https://www.amazon.de/AZDelivery-D1-Mini-Entwicklungsboard-kompatibel/dp/B0754N794H/ref=sr_1_1_sspa?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2WL14OYT9NQ6D&keywords=wemos+d1+mini&qid=1698936858&sprefix=wemos+d1+mini%2Caps%2C104&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1&smid=A1X7QLRQH87QA3
• https://www.amazon.de/Qualit%C3%A4t-GL5516-Lichtabh%C3%A4ngige-Widerstand-Fotowiderstand/dp/B00NXW9WZ6/ref=sr_1_1?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=25A5VBXVPP0KG&keywords=Gl5516&qid=1698936911&sprefix=gl5516%2Caps%2C90&sr=8-1

Phần cứng bổ sung bạn cần:

• 4 x chốt dowel 3x30mm để kết nối các phần khung lại với nhau
• 24 x vít đầu lục giác M3x8mm
• Dây đơn để kết nối bên trong
• Nguồn cung cấp USB với 5VDC/2A và cáp Micro USB
• Tấm plexiglass sữa 2.5mm (Pixel_Separator_Cover có thể được sử dụng làm mẫu vẽ)
• Súng bắn keo nóng để cố định cáp và GL5516
