Hộp đựng bộ đếm Geiger RadiationD-v1.1

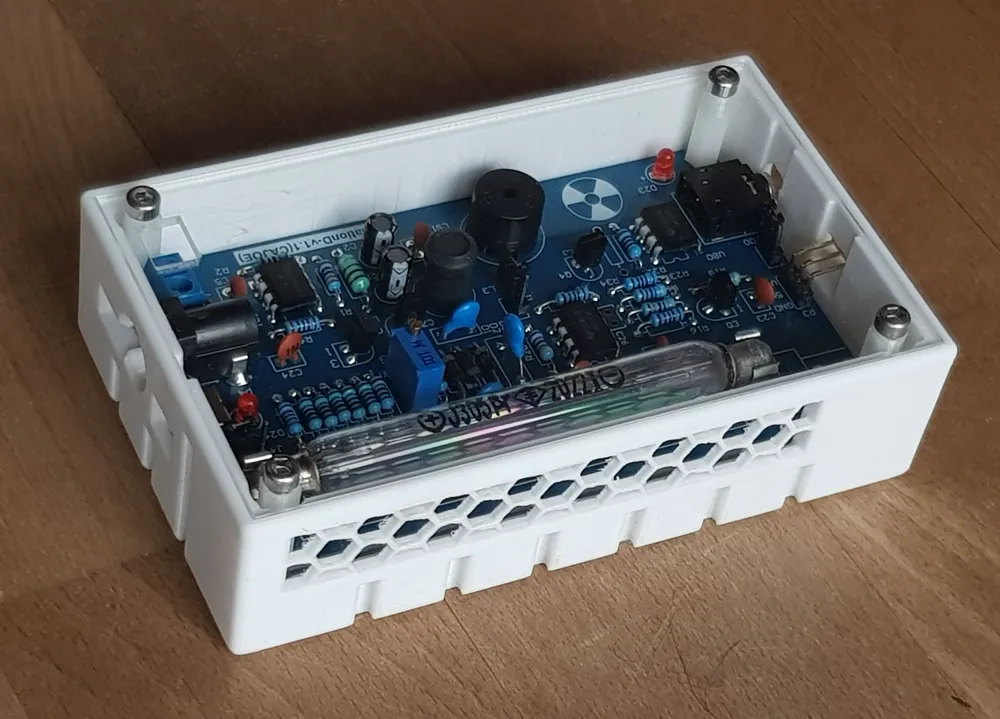

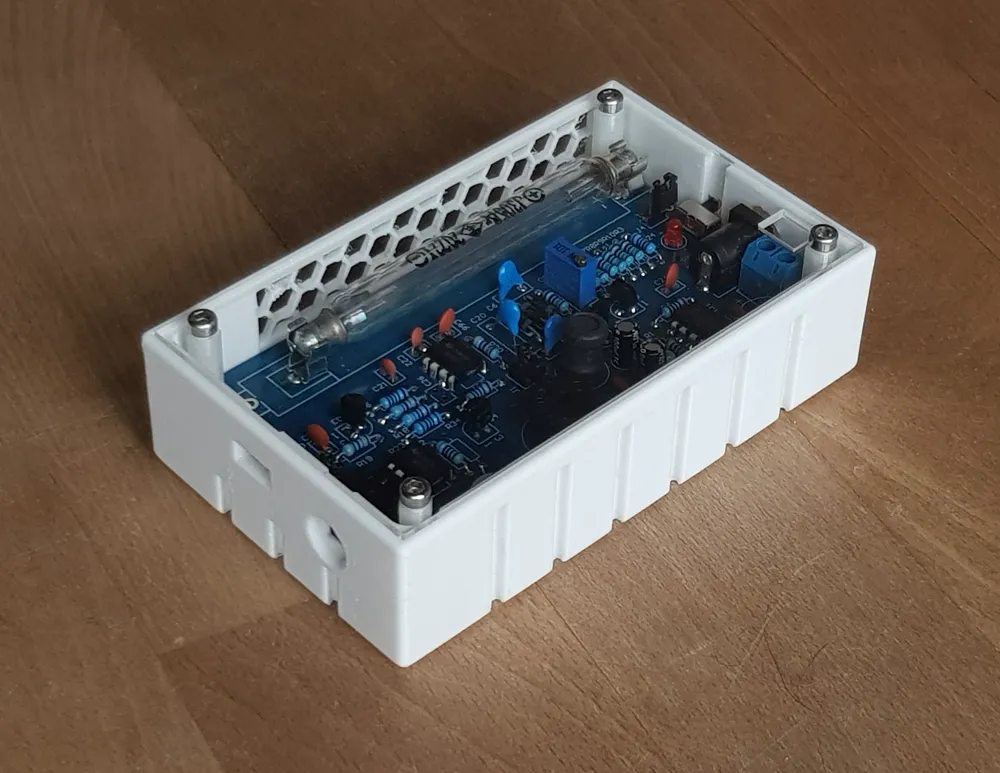

Một trường hợp cho Bộ Giger-Counter:

Các phần của bộ được tài liệu ở đây:

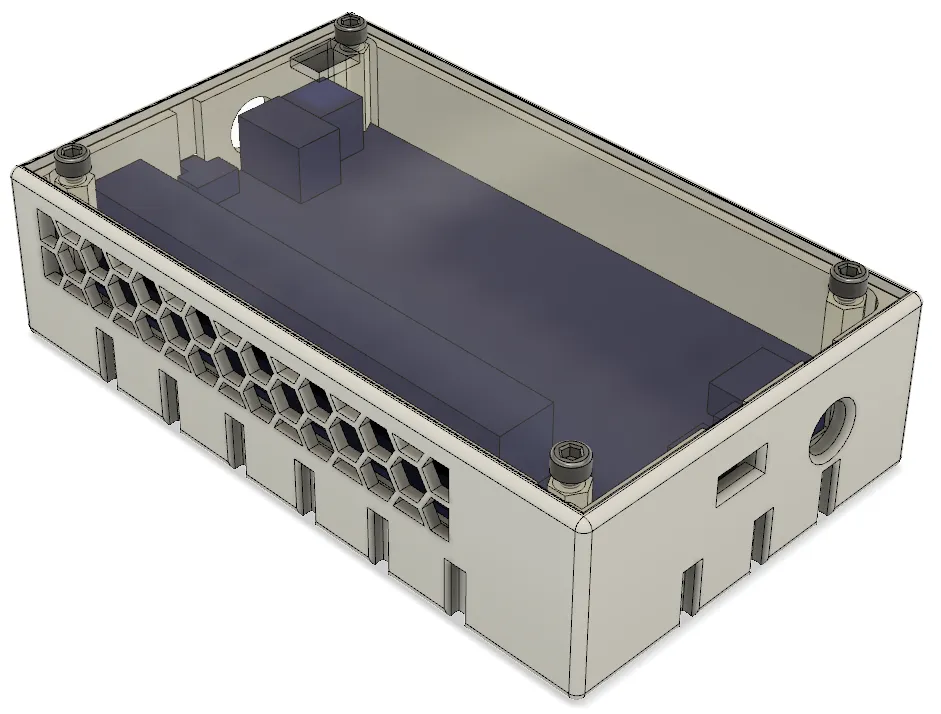

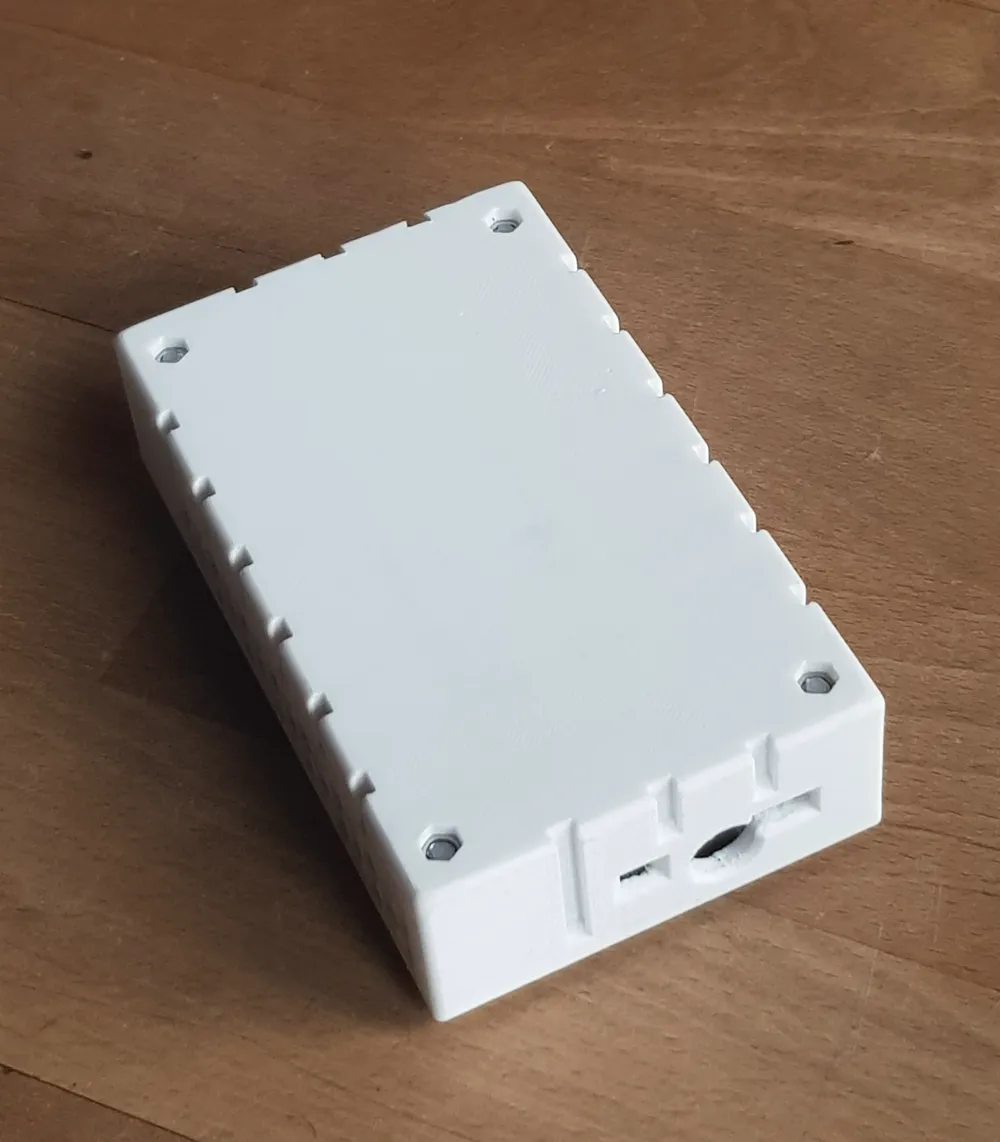

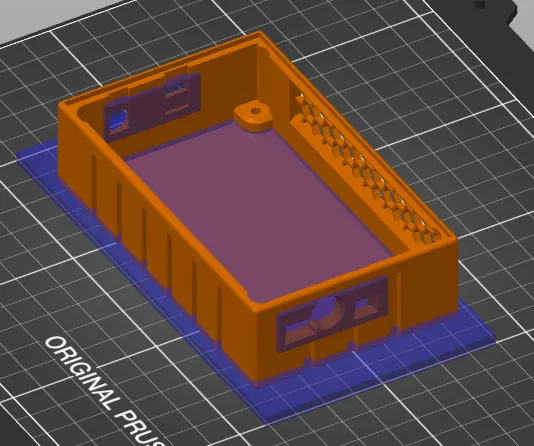

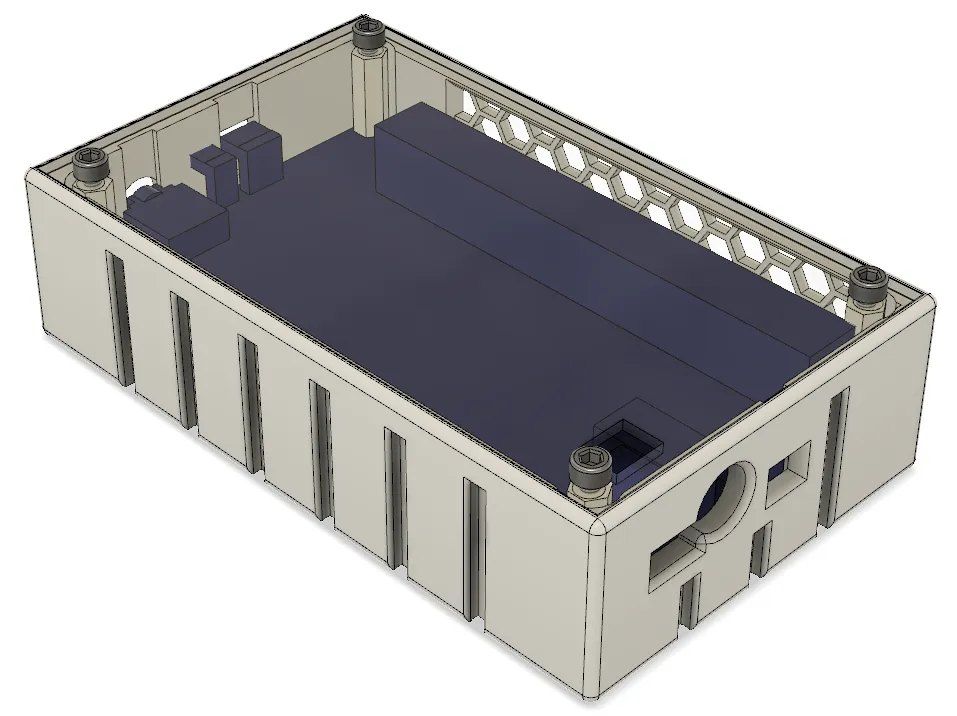

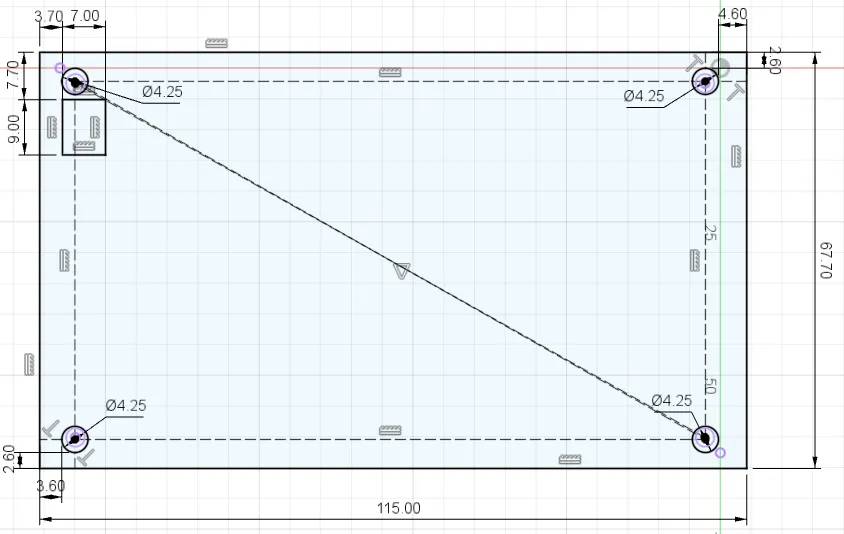

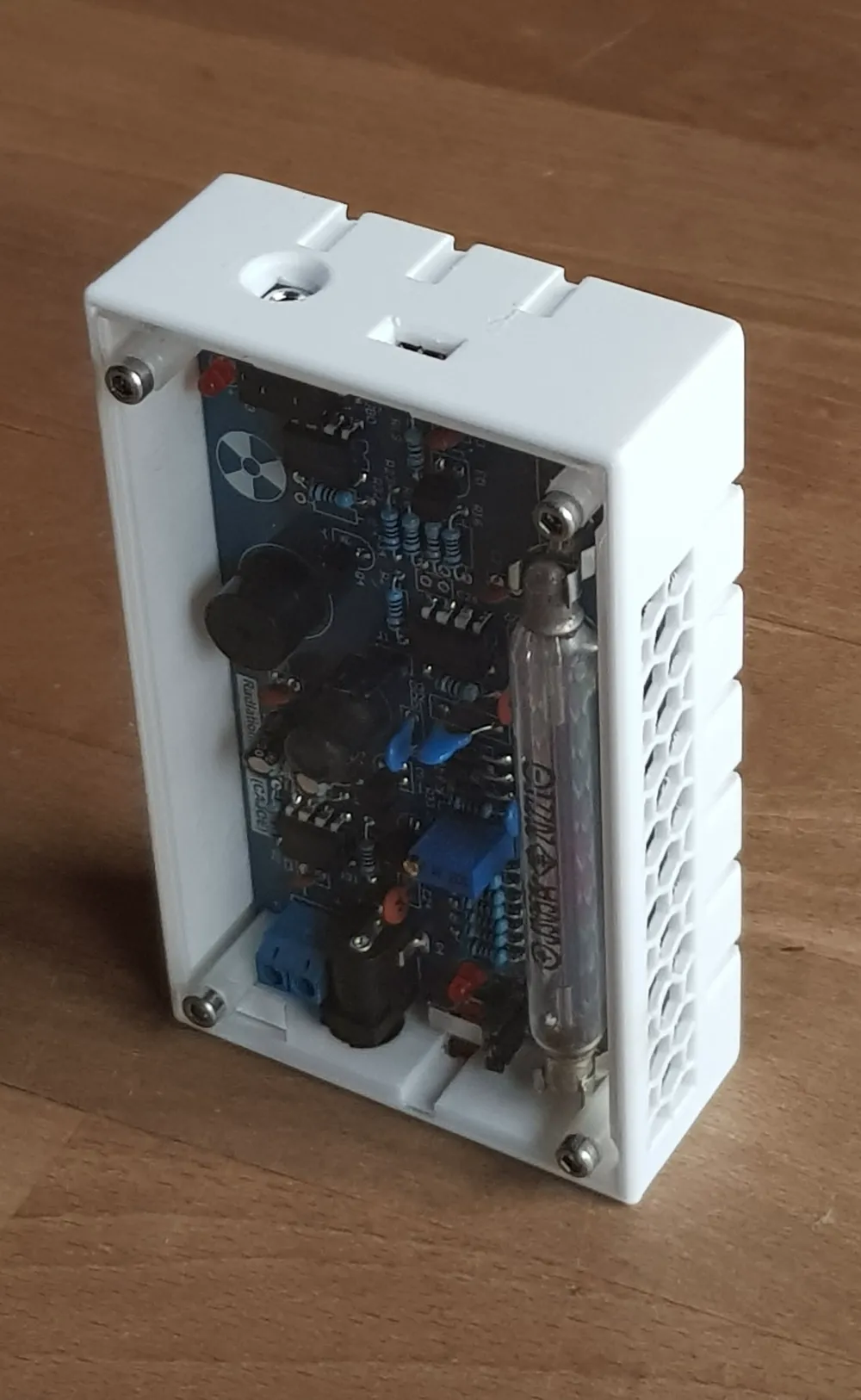

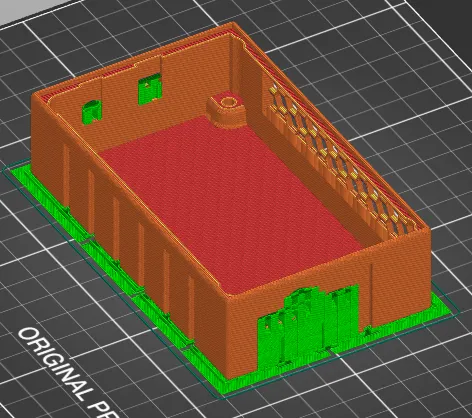

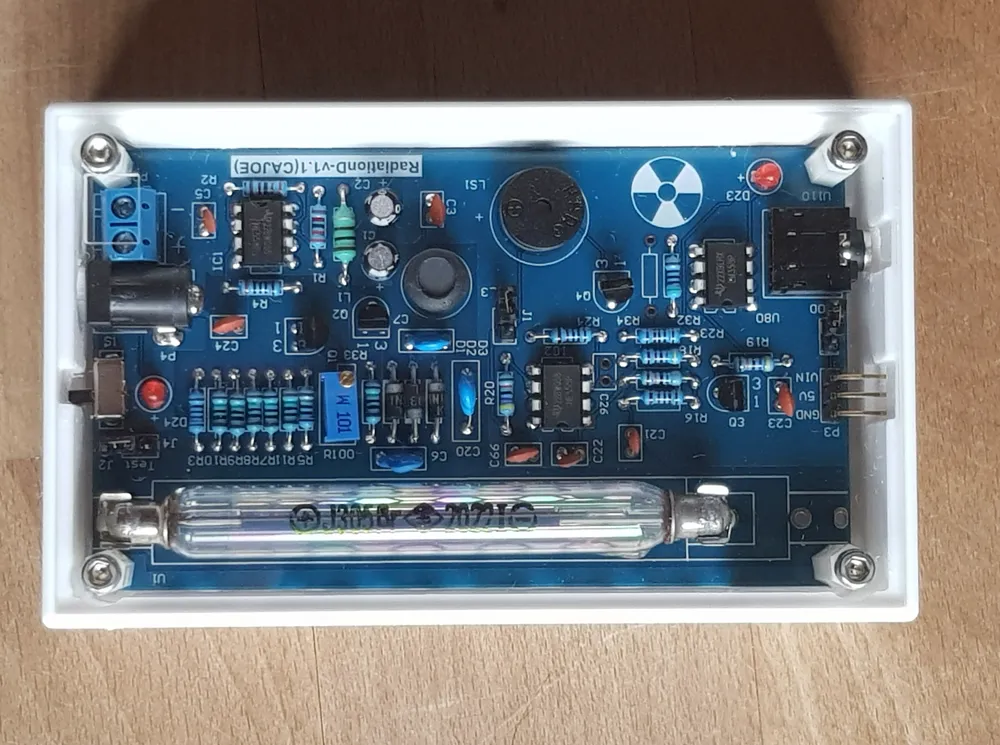

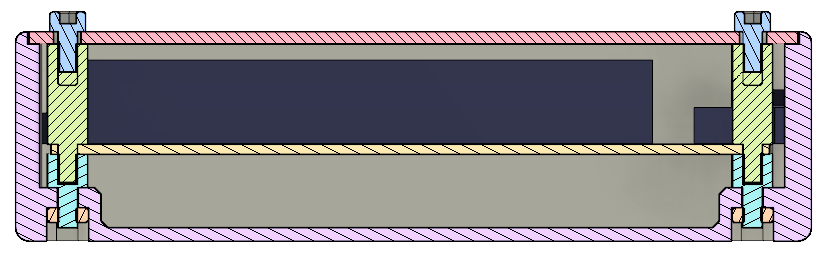

Trong trường hợp của tôi, bộ này đi kèm với các chân đế M3 (5mm và 15mm) và một nắp acrylic. Tuy nhiên, các lỗ cắt trên nắp acrylic cho các vít đầu nối nguồn không được căn chỉnh rất tốt, và kích thước có vẻ hơi sai lệch. Nếu bộ của bạn không bao gồm nắp như vậy, và bạn muốn tự tạo một cái, hình ảnh cuối cùng hiển thị kích thước của nắp, hoặc bạn có thể sử dụng tệp bước để in 3D của riêng bạn. Bộ không bao gồm đai ốc M3 cho đáy và vít M3x6 cho đỉnh. Nắp có các lỗ cho các kết nối cần thiết (Công tắc On-Off, Jack nguồn DC, Đầu nối nguồn, Jack âm thanh 3. 5mm, Chân cắm cho các thiết bị đếm bên ngoài như Arduino) với đủ không gian để chứa hầu hết các phích cắm. Tôi không nghĩ điều đó quan trọng lắm, nhưng bên cho ống được để mở để tránh bất kỳ sự can thiệp nào với các phép đo và bao gồm một lưới tổ ong để bảo vệ. Xung quanh bên ngoài, có các khe dành cho các thành phần Fischertechnik. Những cái này có thể được sử dụng để gắn thêm phụ kiện hoặc kết nối một giá đỡ bằng cách sử dụng các đầu nối Fischertechnik. Cài đặt In:
