Bộ tổ chức hộp công cụ Gridfinity có thể xếp chồng

Gridfinity tổ chức bộ phận tùy chỉnh cho các công cụ của tôi. Có thể chúng cũng giúp ích cho bạn!

Hãy mô tả các hộp. Tất cả đều được thiết kế để sử dụng ít filament nhất có thể và vẫn đảm bảo độ ổn định. Trong tương lai, tôi có thể tạo rãnh ở các bên và đáy để giảm điều này hơn nữa. Nếu hộp được liệt kê là V2, nó có một lưới nhỏ ở đáy, điều này dường như giúp giảm biến dạng ở những hộp lớn hơn.

Hộp đầu tiên 7mm về cơ bản là một nền tảng, với một khay rất nông 2mm. Không có gì chồng lên những cái này tốt nên hãy coi chúng như nắp.

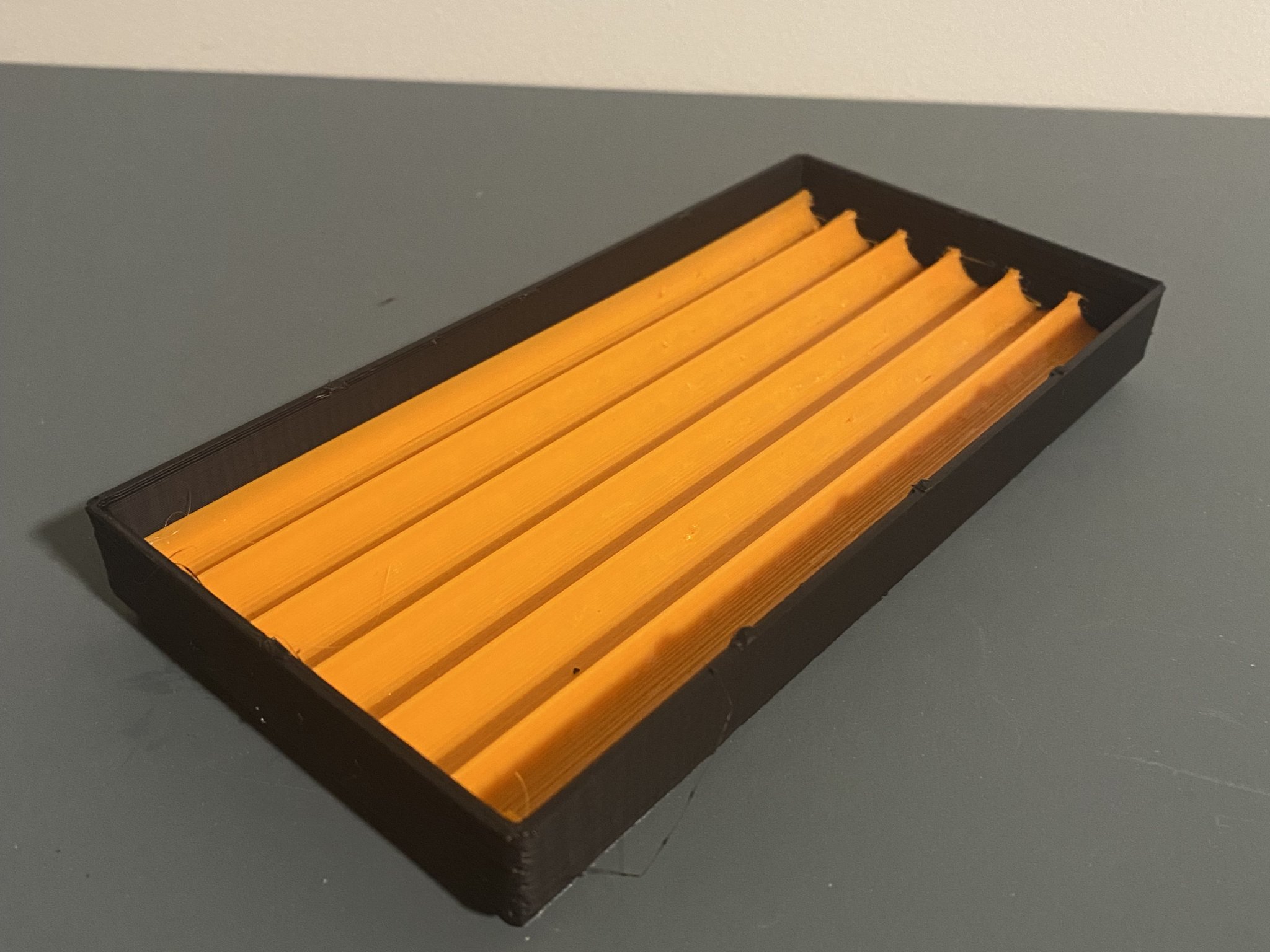

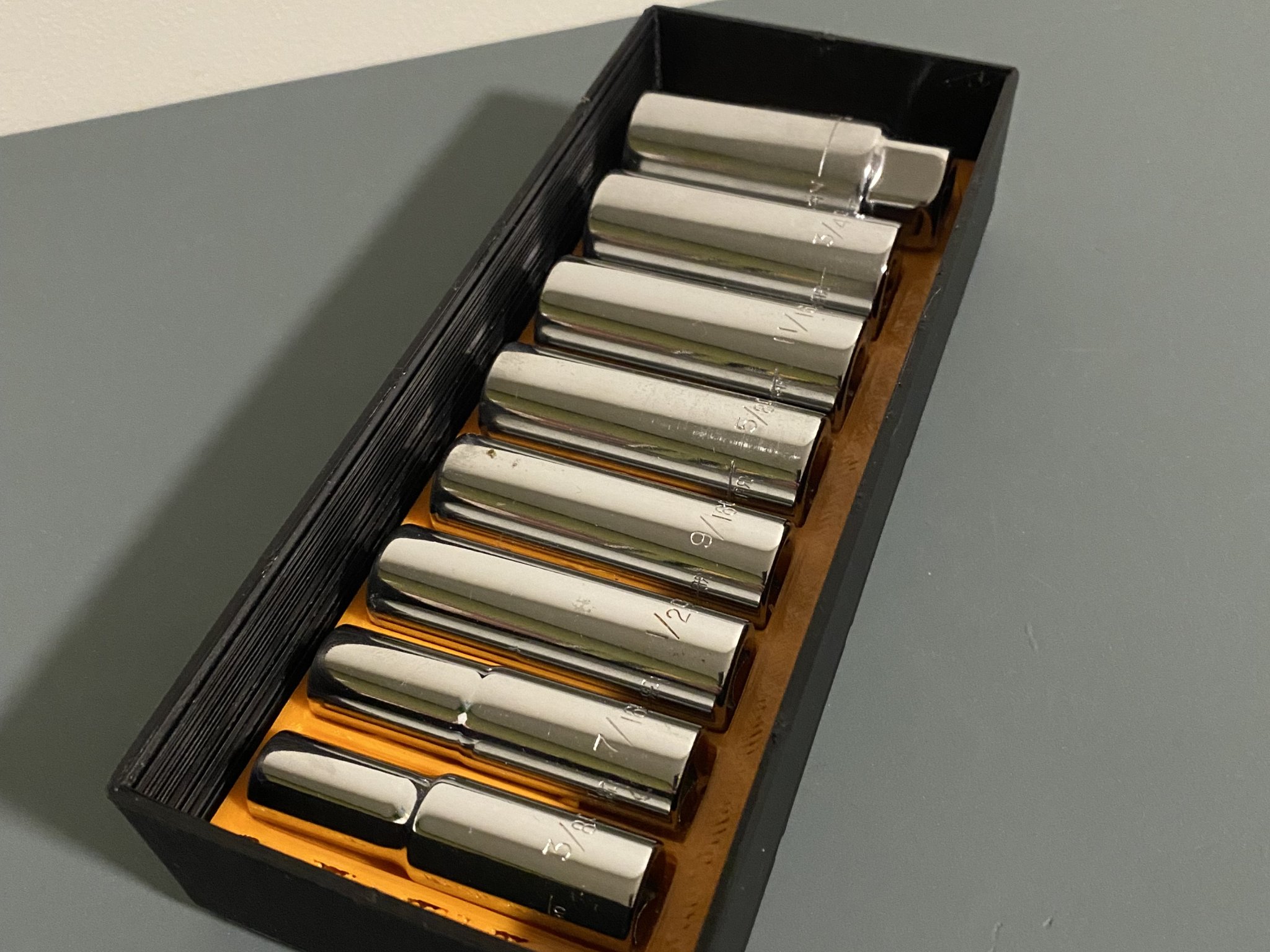

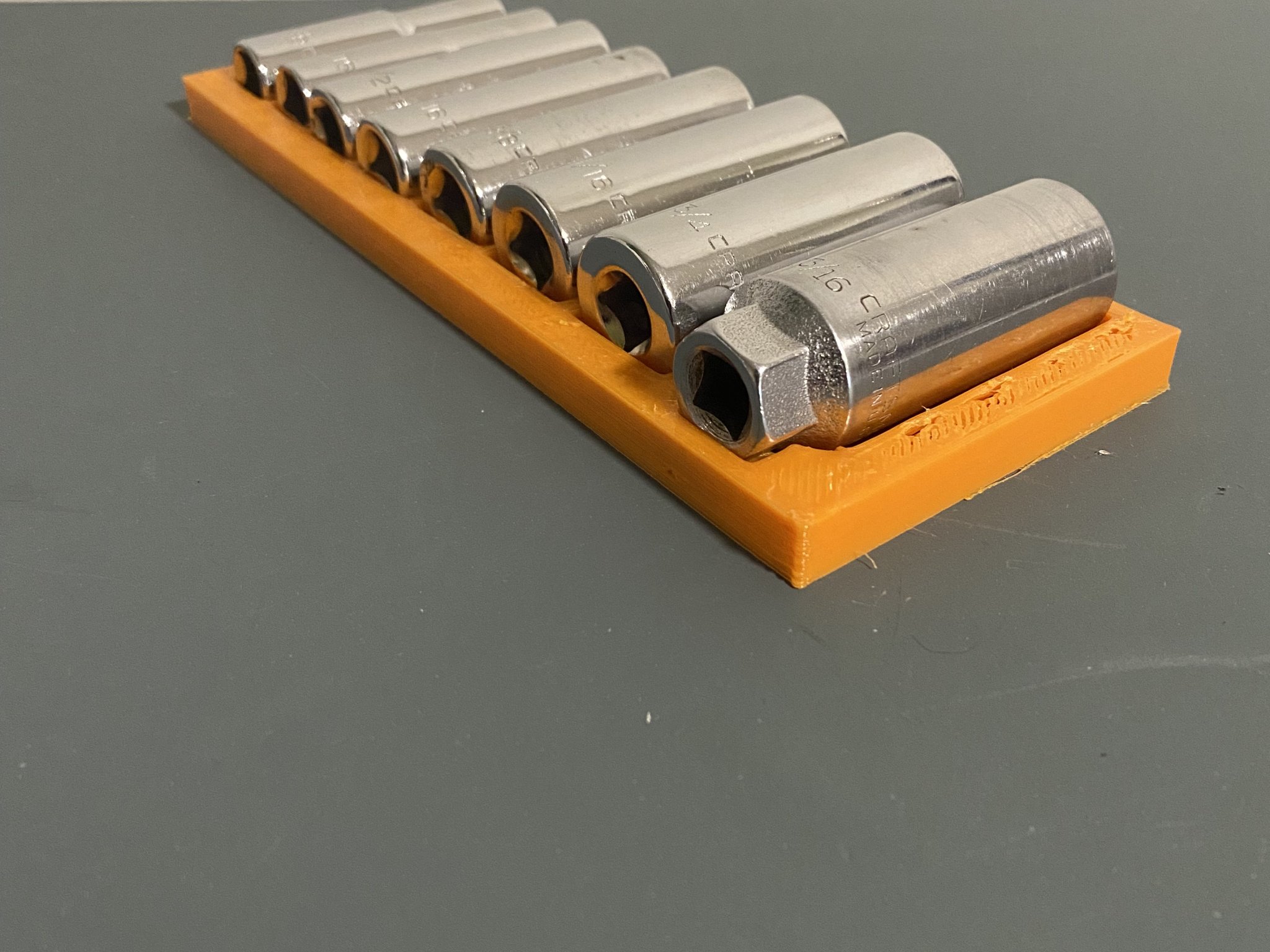

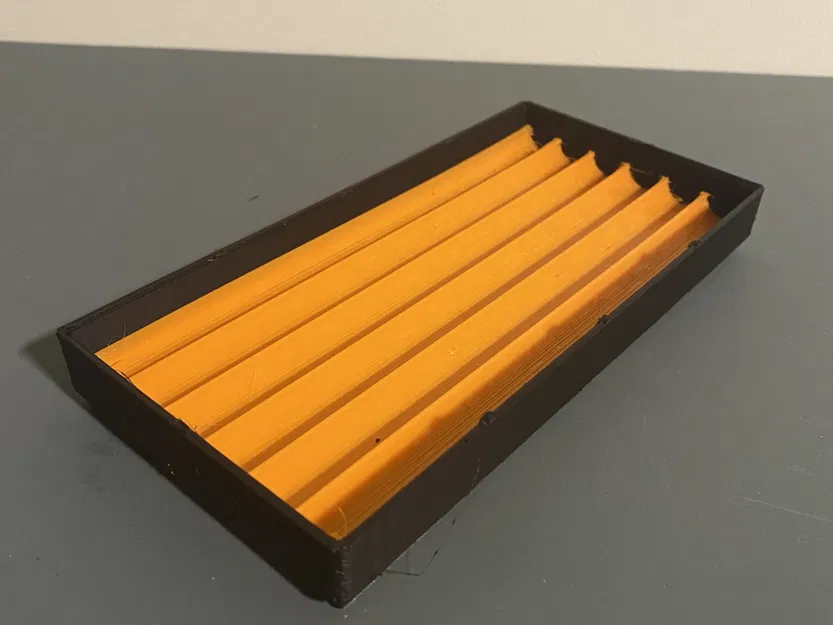

Nếu bạn đang in các chèn/khay, bạn nên gấp đôi độ sâu của khay để chồng lên. Nếu chèn TPU cao 19mm, bạn cần tối thiểu 38mm chiều cao cho các bộ phận. Vì vậy, khay 6u hoặc khay cao 42mm sẽ hoạt động. Nếu bạn không muốn chồng lên, chúng trông rất đẹp trong hộp 4u.

Nếu bạn đang in khay đã hợp nhất và các chèn, chúng đã có chiều cao đúng để chồng lên. Lưu ý, các bộ phận này có thể nông hơn vì các công cụ bắt đầu cách nền tảng 1mm. Nếu tôi chưa hợp nhất bộ phận mà bạn muốn, hãy ping tôi và tôi sẽ xem tôi có thể làm gì.

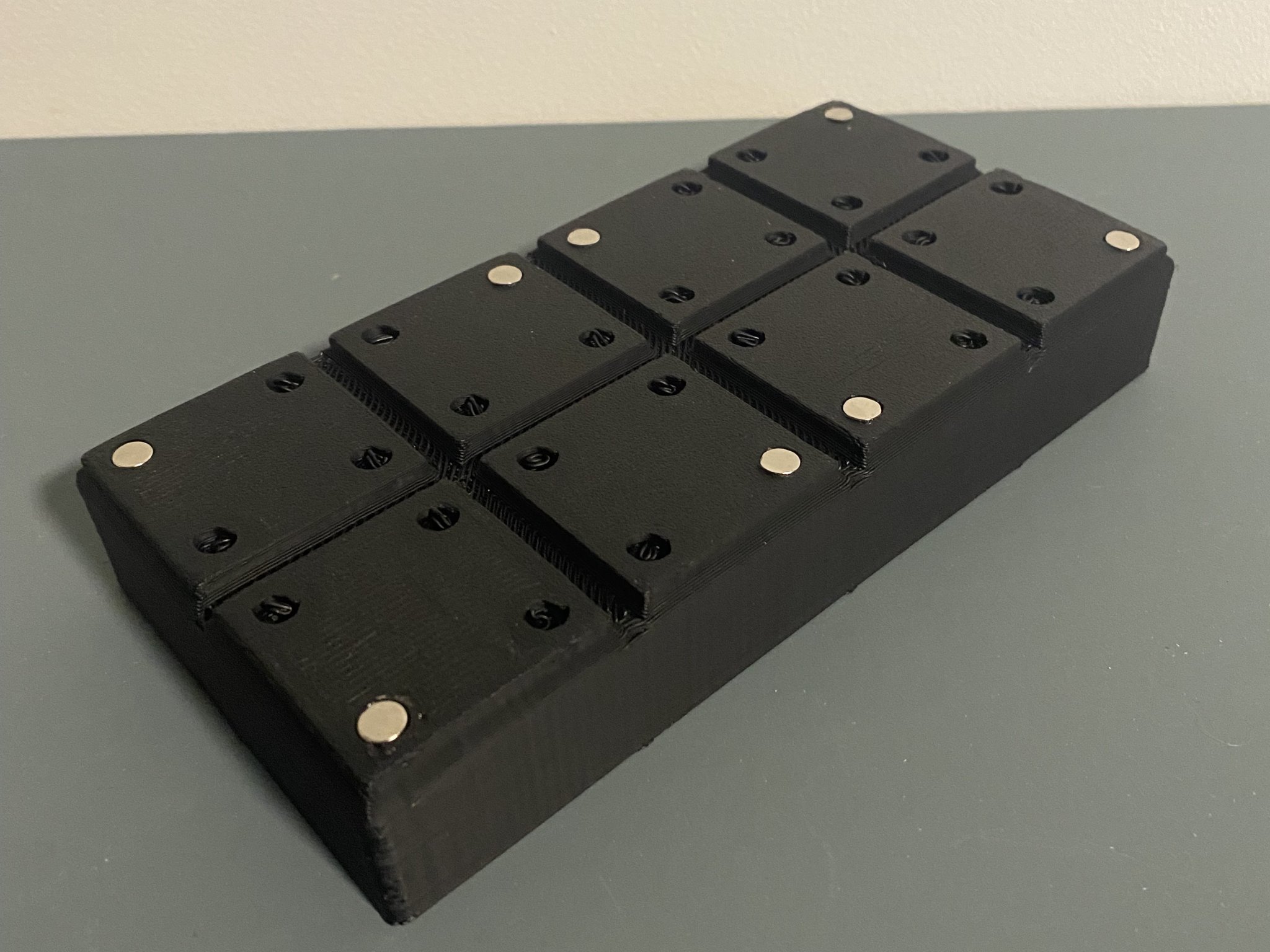

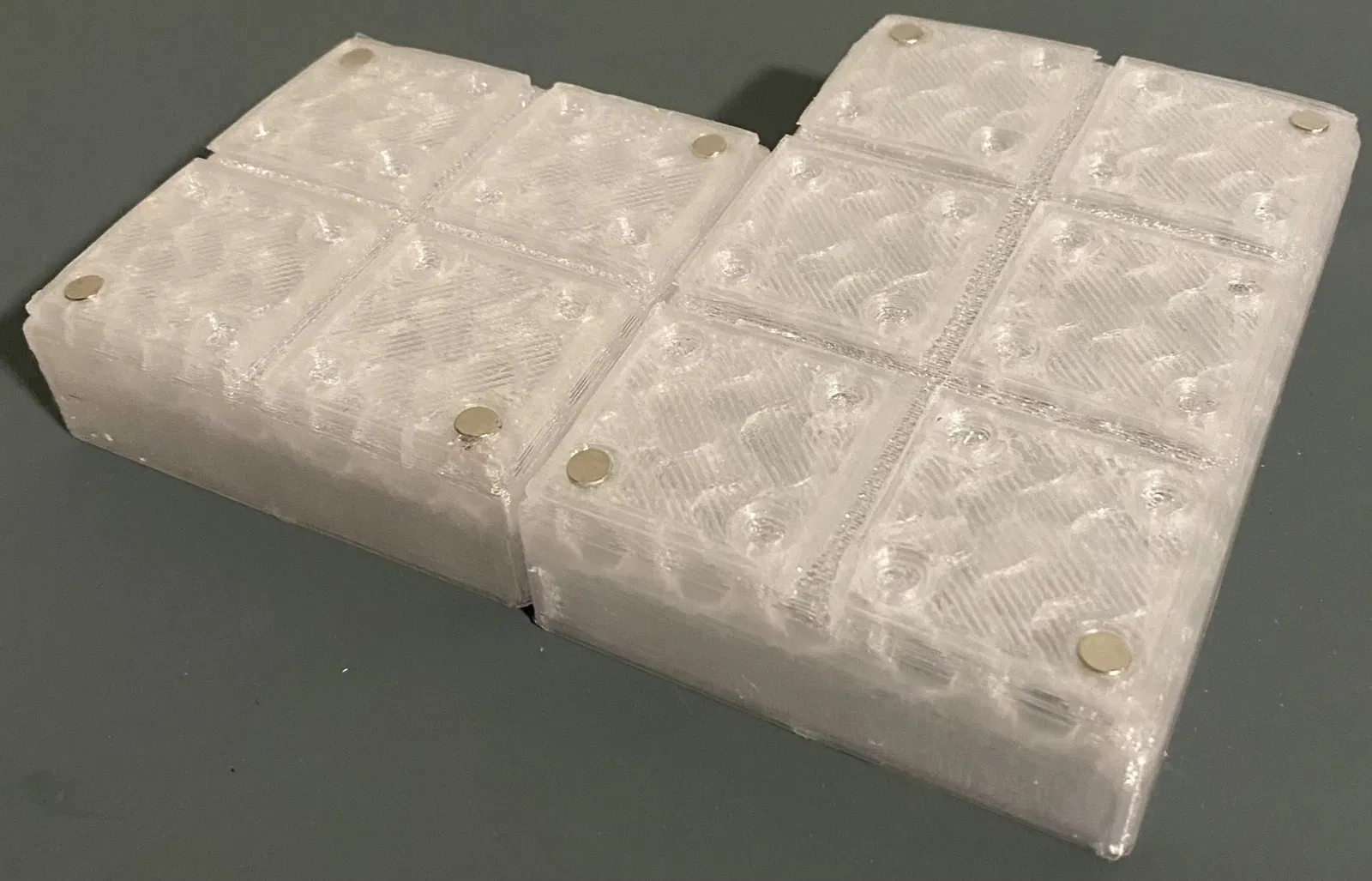

Sử dụng nam châm nếu bạn thích, làm nóng hộp chứ không phải nam châm để chèn vào. Bạn có thể phải khoan một số lỗ M3 thô ở đáy của các khay nếu bạn muốn kết nối cơ học những bộ phận này với nền tảng của bạn. Nâng cấp trong tương lai, khoan lỗ M3 chìm ở đáy các hộp.

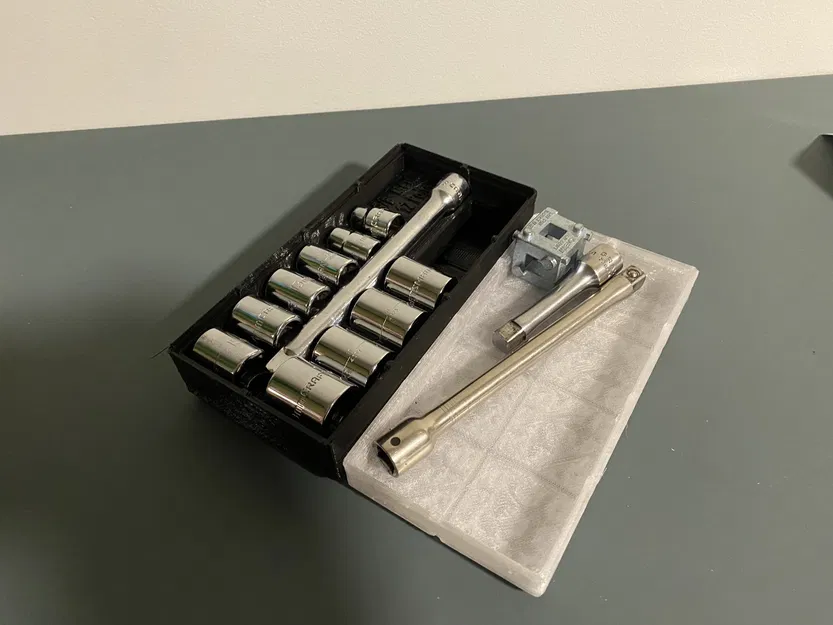

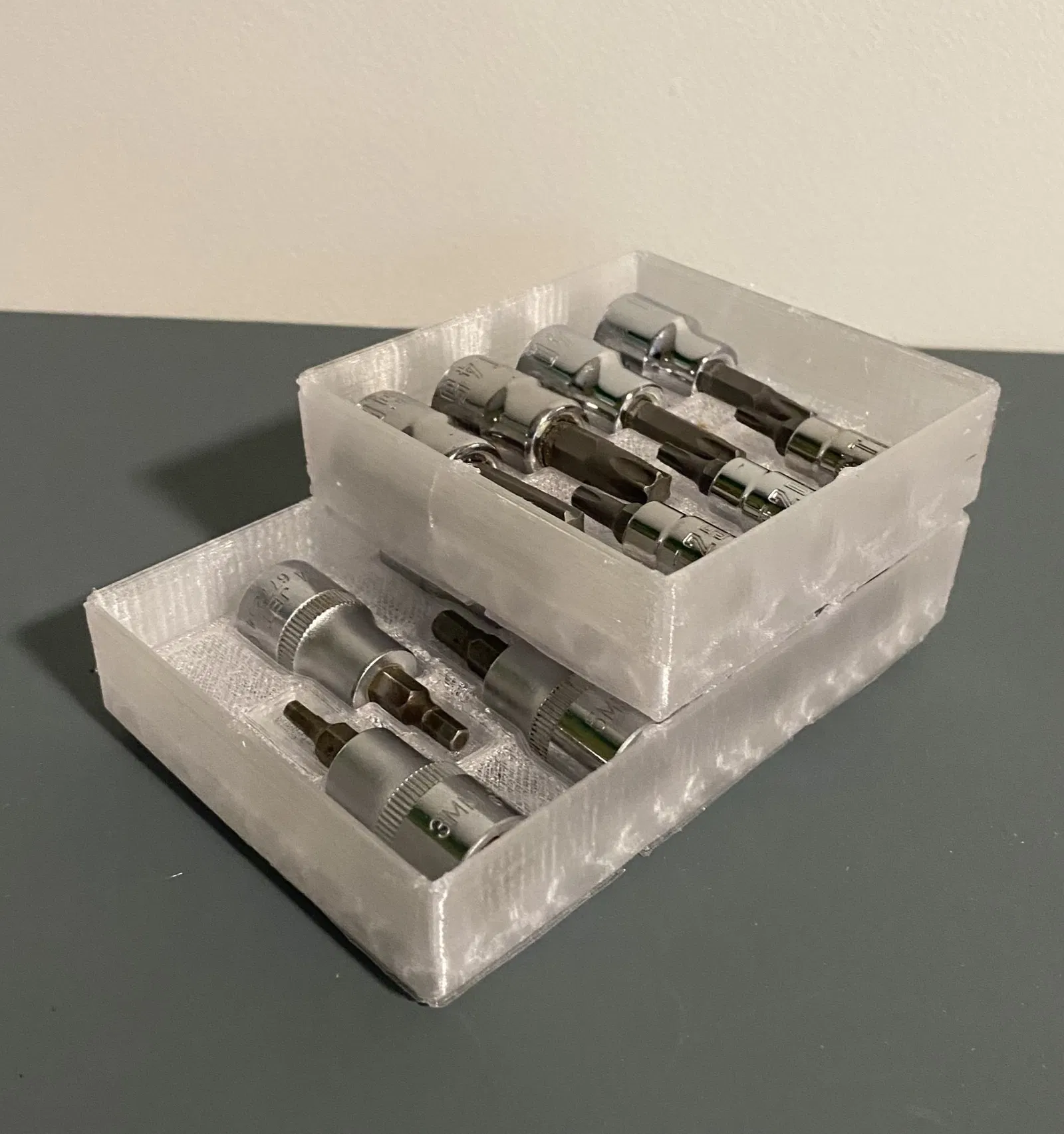

Tôi đã cố gắng làm cho tất cả chúng có thể chồng lên, tức là việc lưu trữ bộ phận bên trong không nên cản trở các lớp công cụ. Xem ảnh.

Tôi đã in các hộp với đầu phun 6mm, lớp .3mm, với 2 lớp trên và dưới và 2 bức tường. 10% độ đầy đủ là đủ hỗ trợ cho các bức tường/bộ phận bên trong. Khay TPU vẫn đang trong quá trình phát triển, có thể sẽ tăng cường các bức tường và trên và dưới lên 3!

Chữ viết trên các chèn rất sâu. Đã nghĩ đến việc tiêm một loại chất lấp đầy tự san phẳng màu trắng nào đó.

Một số khay (các đai ốc lục giác Drive 3/8") lãng phí không gian... Tôi có thể remix với không gian để giữ một đầu nối trong tương lai.
