Bảng điều khiển MCDU cho máy bay Airbus A320
Bảng điều khiển MCDU cho bệ A320
Mô tả

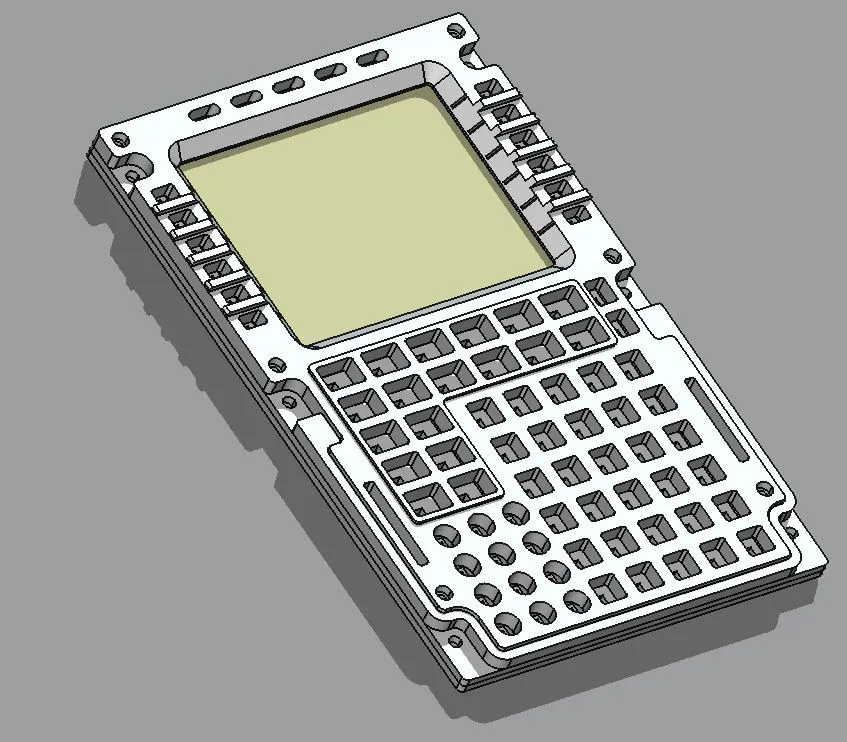

MCDU chính xác về kích thước với các mô hình cho tất cả các nút và ống kính. Được thiết kế theo 3 lớp, với lớp trên cùng được in 3D và lớp giữa và lớp dưới có thể được in 3D hoặc gia công CNC từ acrylic 3mm. Được thiết kế để được vặn hoặc dán lại với nhau trước khi sơn. Việc lắp đặt vào chân đế sử dụng ốc vít đầu lục giác 4mm. Tệp DXF và STL đều được bao gồm.
Khuyến nghị in bằng PLA, với độ đầy 50%, chiều cao lớp 0.15, mặc dù có thể in với độ đầy thấp hơn để tiết kiệm vật liệu. Ngoài ra, mô hình lớp trên cùng được chia cho các bàn in nhỏ hơn (Prusa Mini).
Ống kính báo hiệu LED được thiết kế để được gia công CNC từ acrylic khói, mặc dù có thể được in 3D bằng vật liệu trong suốt.
Nắp nút được thiết kế để có thể được in 3D hoặc gia công CNC và sơn. Để chiếu sáng nền, sự kết hợp của lớp acrylic Opal 3mm với 2 lớp acrylic trong suốt 3mm hoạt động tốt.
Lớp cơ sở của bảng được thiết kế để giữ các công tắc nhấn LED 6mmx6mm và các LED báo hiệu 3mm, được dán cố định:
Được thiết kế cho màn hình LCD HDMI 5 inch tiêu chuẩn tương tự như:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
File mô hình
