Hộp bảo vệ cho bộ phát sóng HackerBox 096 2m

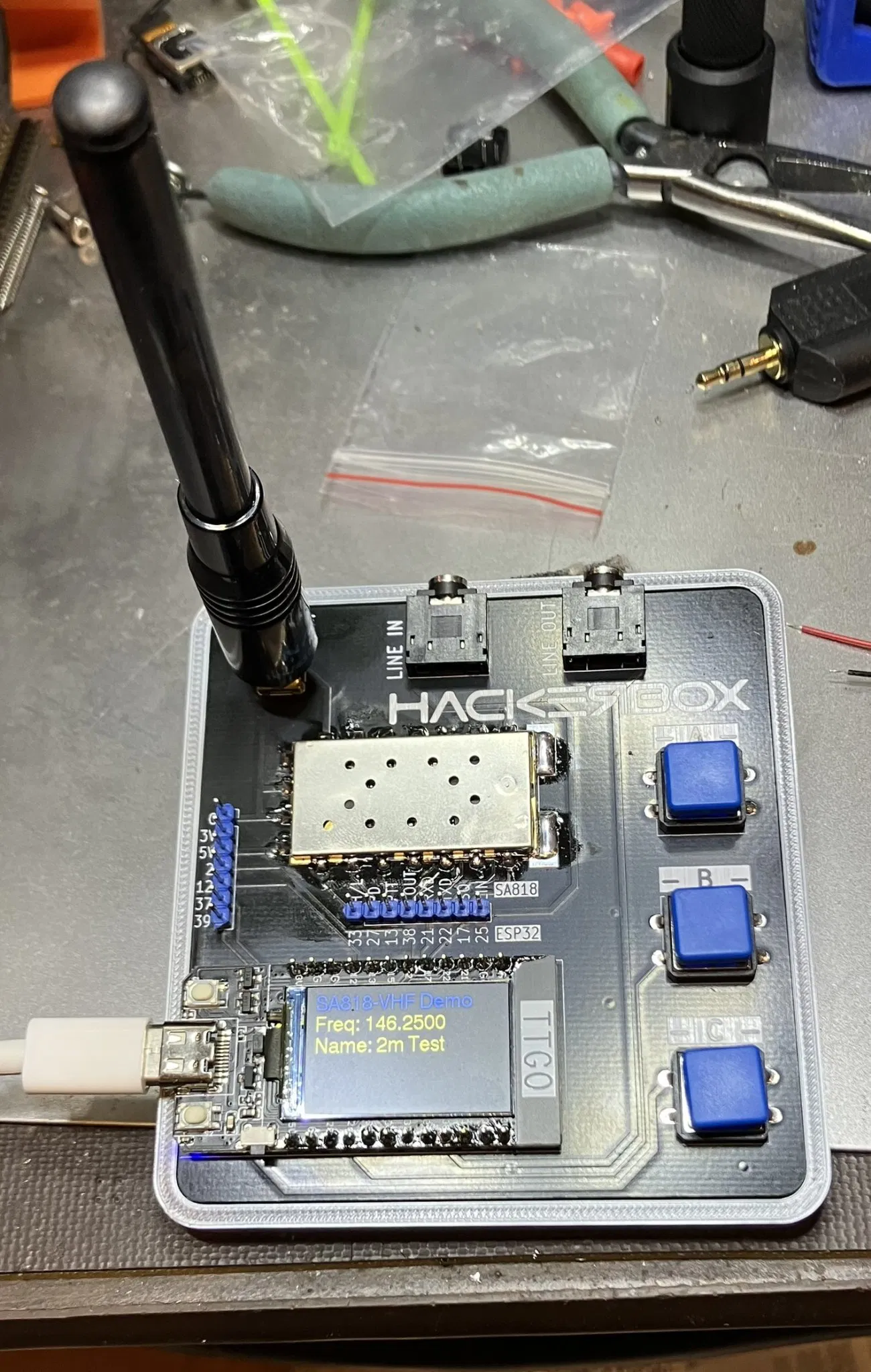

Hộp Hackerbox 096 là một bộ thu phát hai mét. Bộ kit này rất thú vị để lắp ráp và dạy rất nhiều về cách dễ dàng để xây dựng một chiếc radio đơn giản như thế này. Hộp đi kèm với một bảng mạch trần và các linh kiện, dễ dàng lắp ráp nhưng không có chân cao su hay bất cứ thứ gì cho mặt sau của bảng để giữ nó không tiếp xúc với bề mặt dẫn điện và sau đó gây ra sự cố.

Tôi đã thiết kế hộp này bằng cách đo bảng mạch và bố trí nó trong TurboCAD 3D.

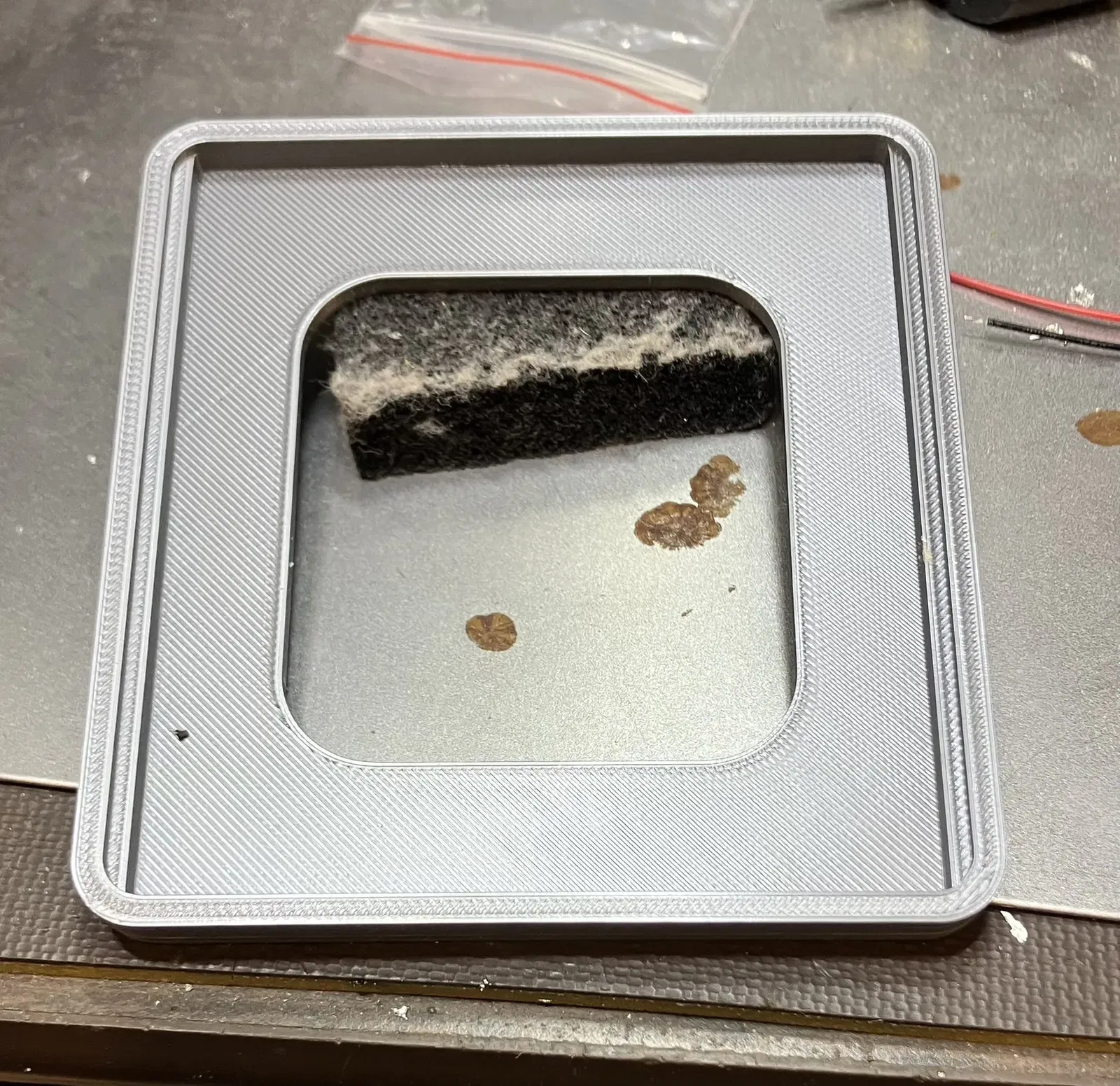

Các chi tiết liên quan nếu bạn muốn tái tạo thiết kế trong chương trình CAD của bạn, khu vực bên trong là 83 x 88 mm, các góc có bán kính 4mm. Khu vực bên ngoài là 89 x 94 mm và có bán kính 7mm. Đáy dày 3mm, các bức tường của hộp dày 3mm. Hộp cao 8 mm hoặc dày tùy thuộc vào cách bạn đo. Có hai "ray" 2mm dọc theo hai bên trái và phải, nằm cách bề mặt trên 1.6mm. Chúng hỗ trợ bảng mạch và giữ các chân nhô ra từ đáy hộp. Lỗ bên trong có mặt để giảm thiểu việc sử dụng nhựa và giảm thời gian in. Đây là một hộp 53 x 58 mm với các góc bán kính 10mm.
