Tùy chọn lắp đặt điện tử Voron cho Raspberry Pi và SKR Pico

Tôi đã hết chỗ trong Voron 0 của mình khi cố gắng lắp đặt:

• Raspberry Pi
• BTT SKR Pico

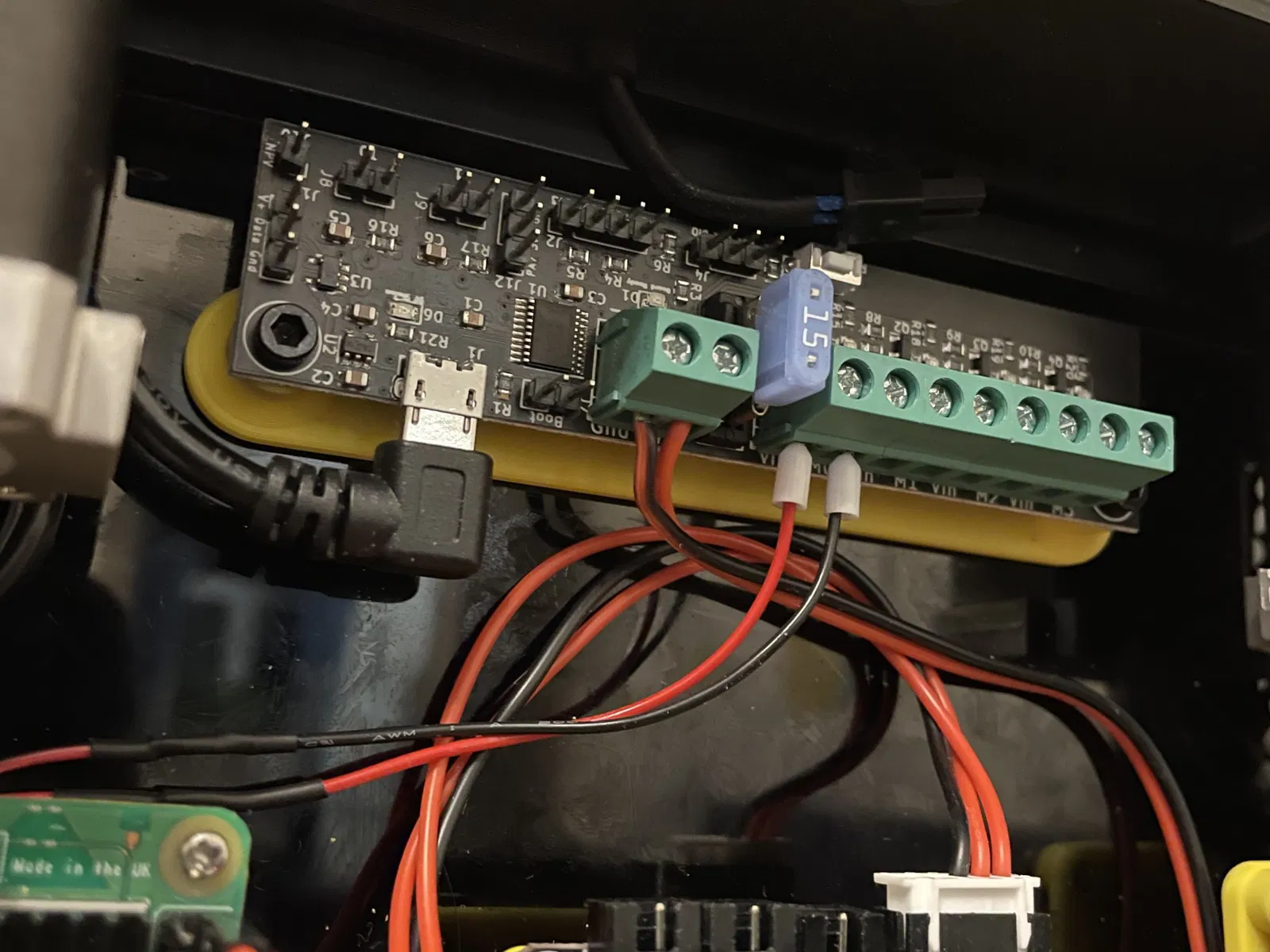

• KlipperExpander

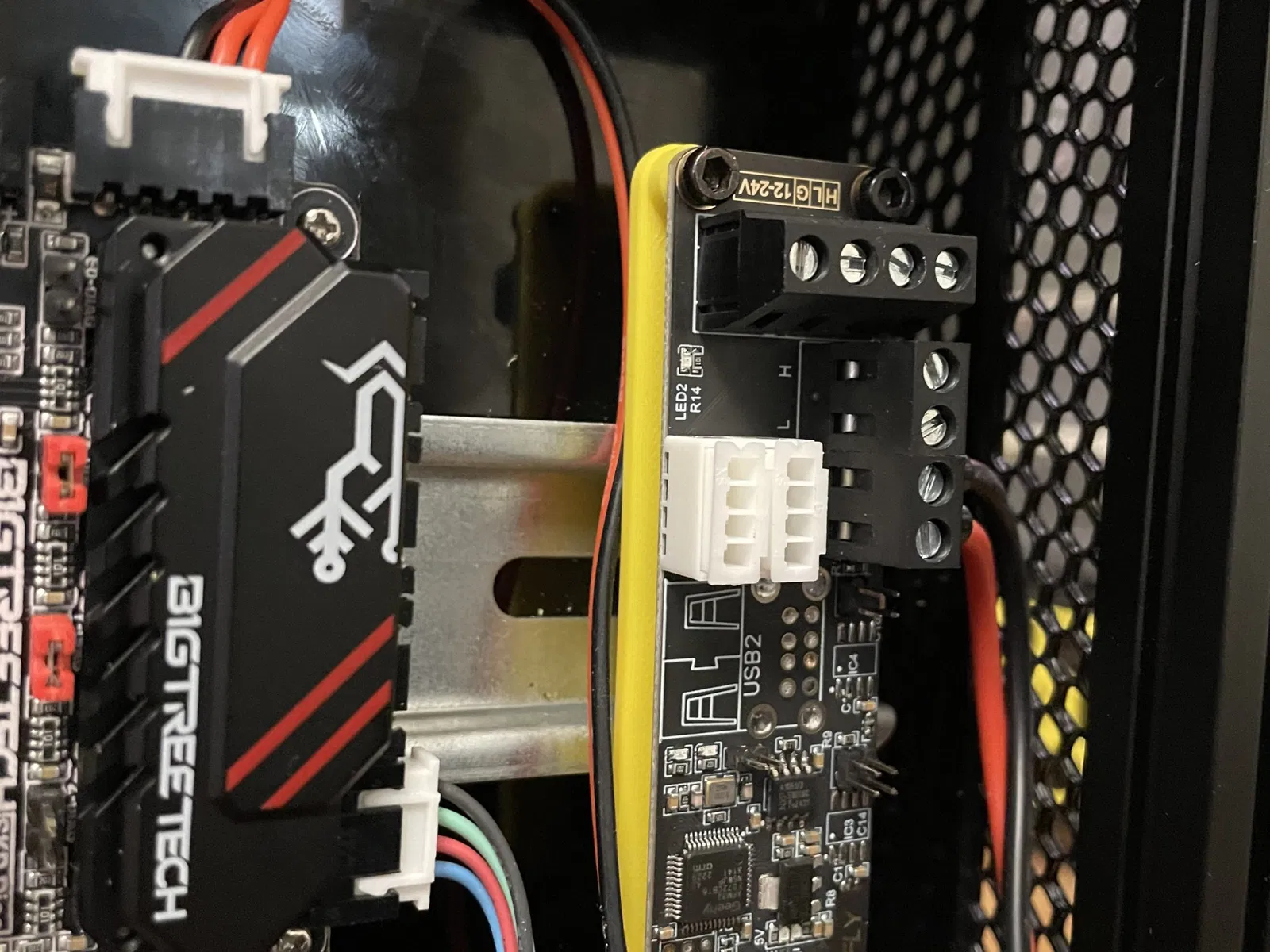

• CanBus UTOC (từ Mellow), có khả năng hoạt động với BTT cũng vậy
• Meanwell RS-25-5
• BTT Octopus 1.1

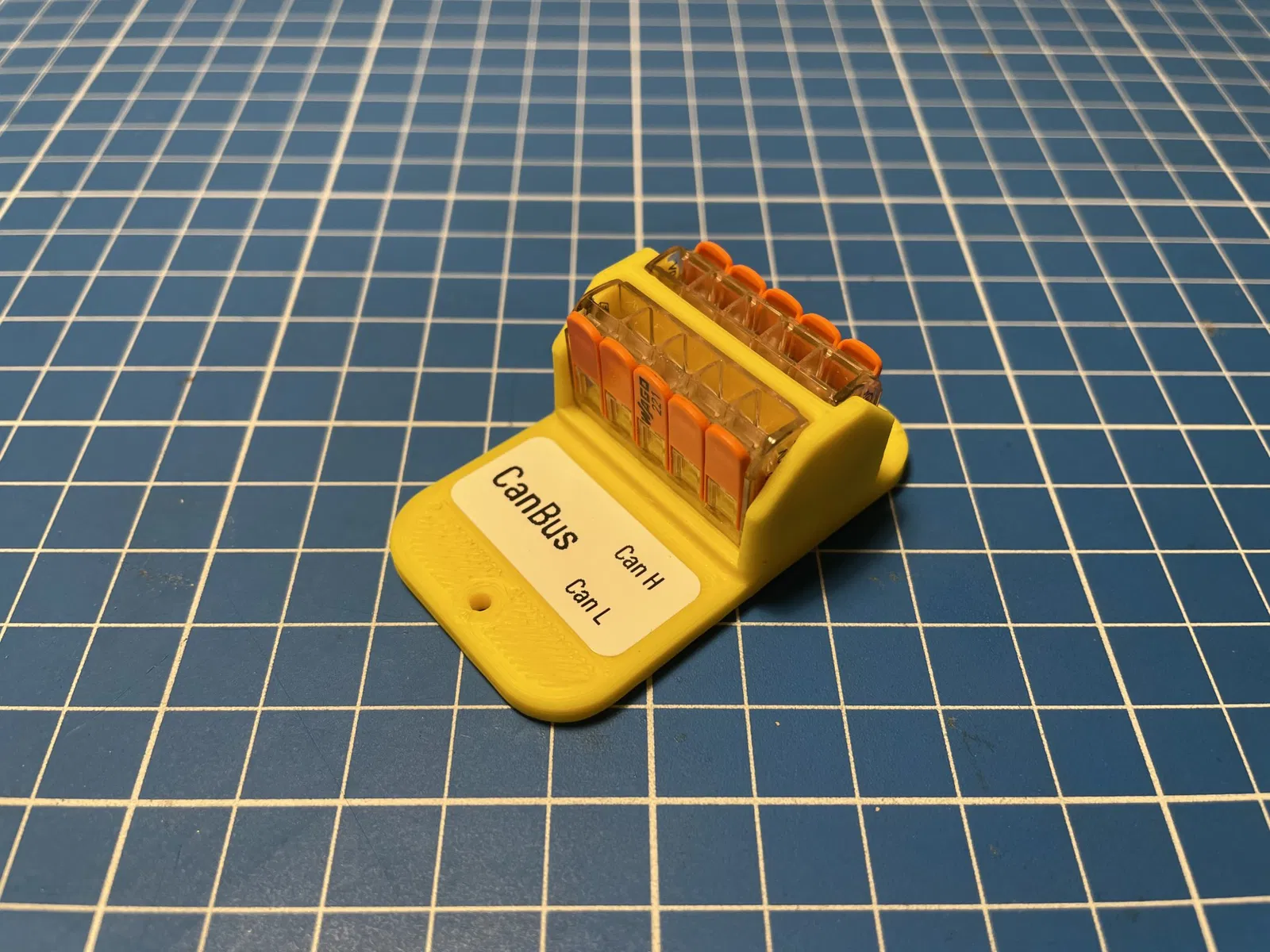

• WAGO 211-415

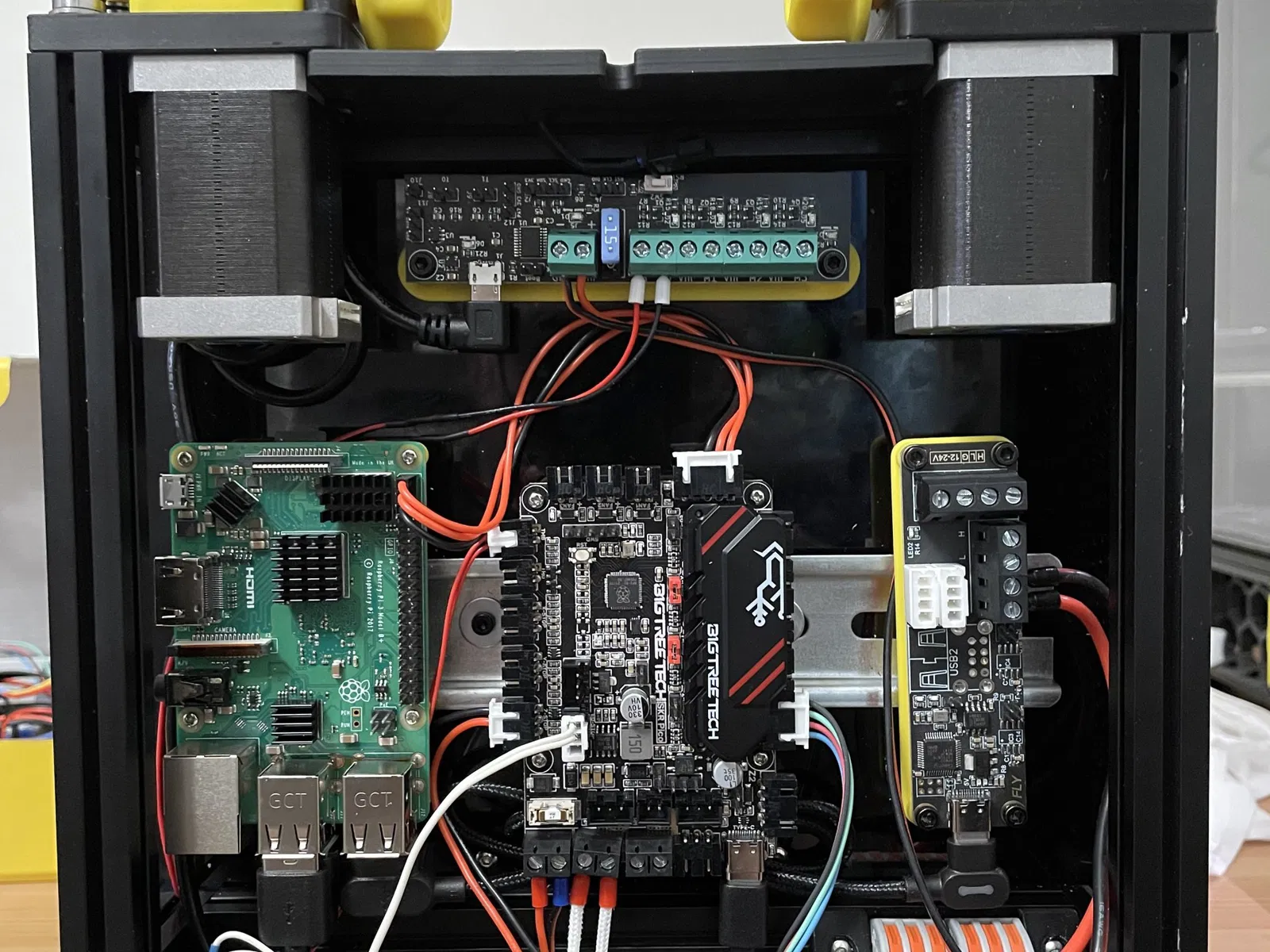

Để tổ chức mọi thứ tốt hơn, tôi đã gắn một ray DIN vào khu vực phía sau, để tôi có thể di chuyển mọi thứ xung quanh nếu cần. Tôi cũng đã tìm thấy một số chỗ bổ sung để lắp đặt, vì vậy có ba tùy chọn để lắp thêm đồ:

• Khu vực phía sau giữa các động cơ có hai ốc vít bổ sung
• Nắp trên, nếu không còn sử dụng PCB dây rốn có thể lắp đặt các đồ khác

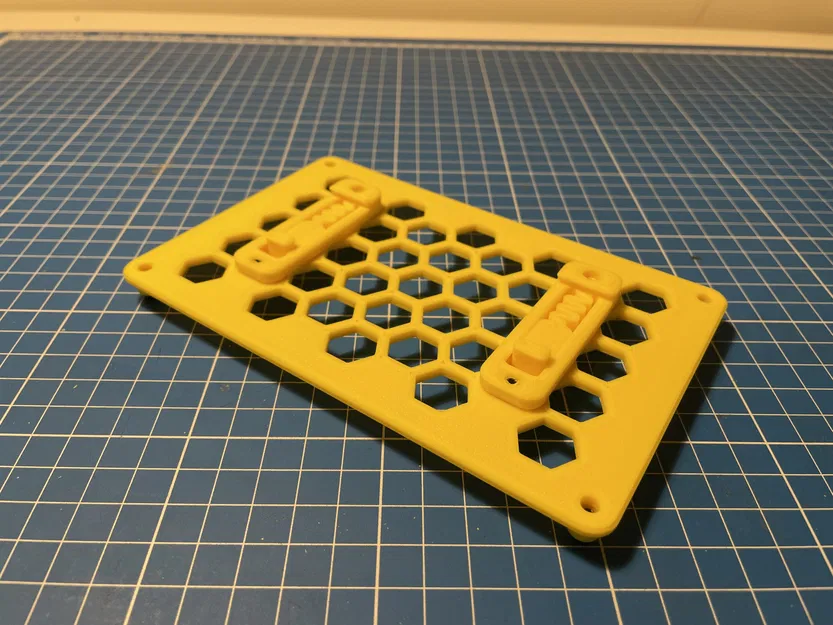

Ngoài ra, tôi phát hiện rằng các kẹp DIN mặc định quá cồng kềnh, vì vậy tôi đã làm lại kẹp DIN của Fabian để phù hợp với tiêu chuẩn HSI của Voron.

Bạn có thể tìm thấy kẹp này tại đây.

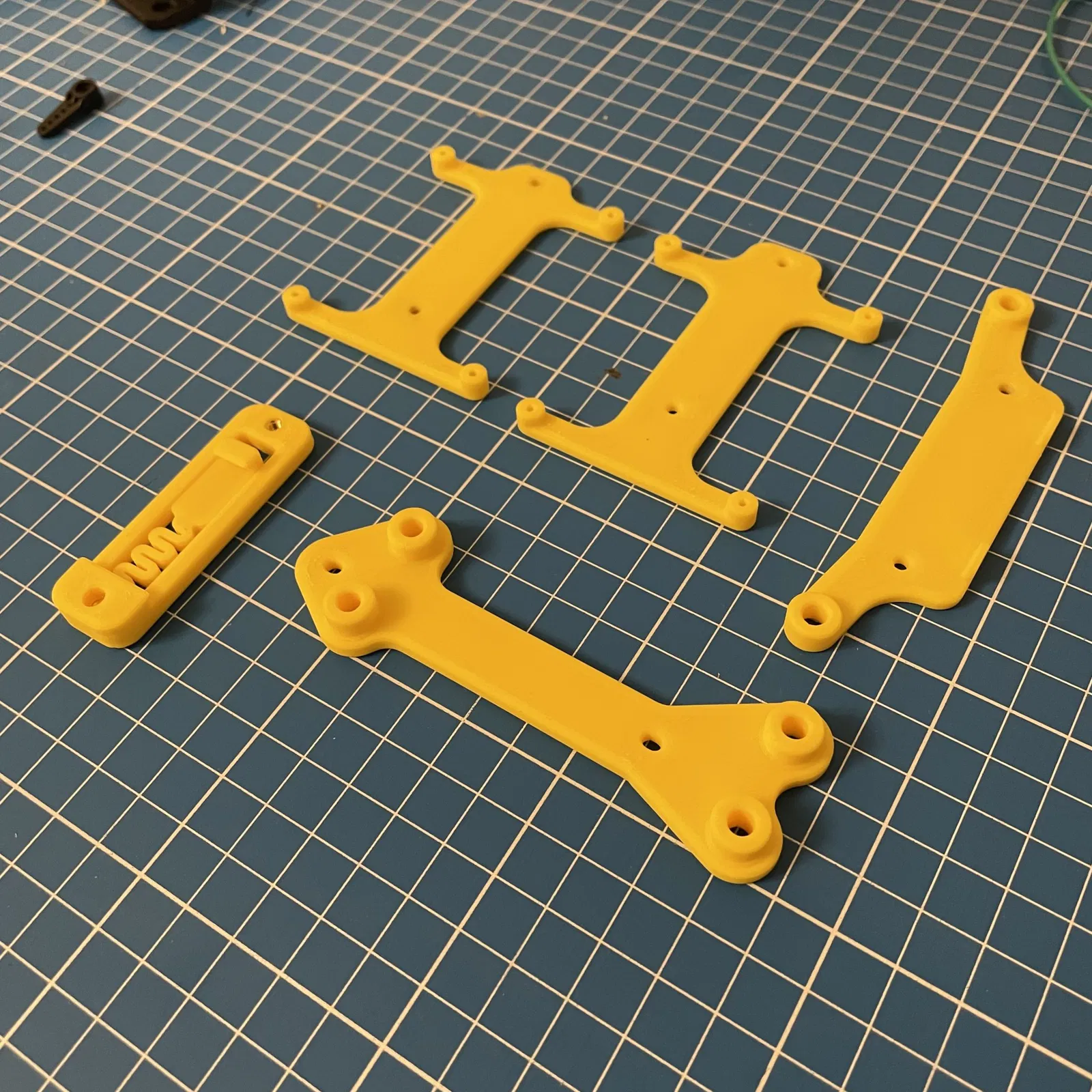

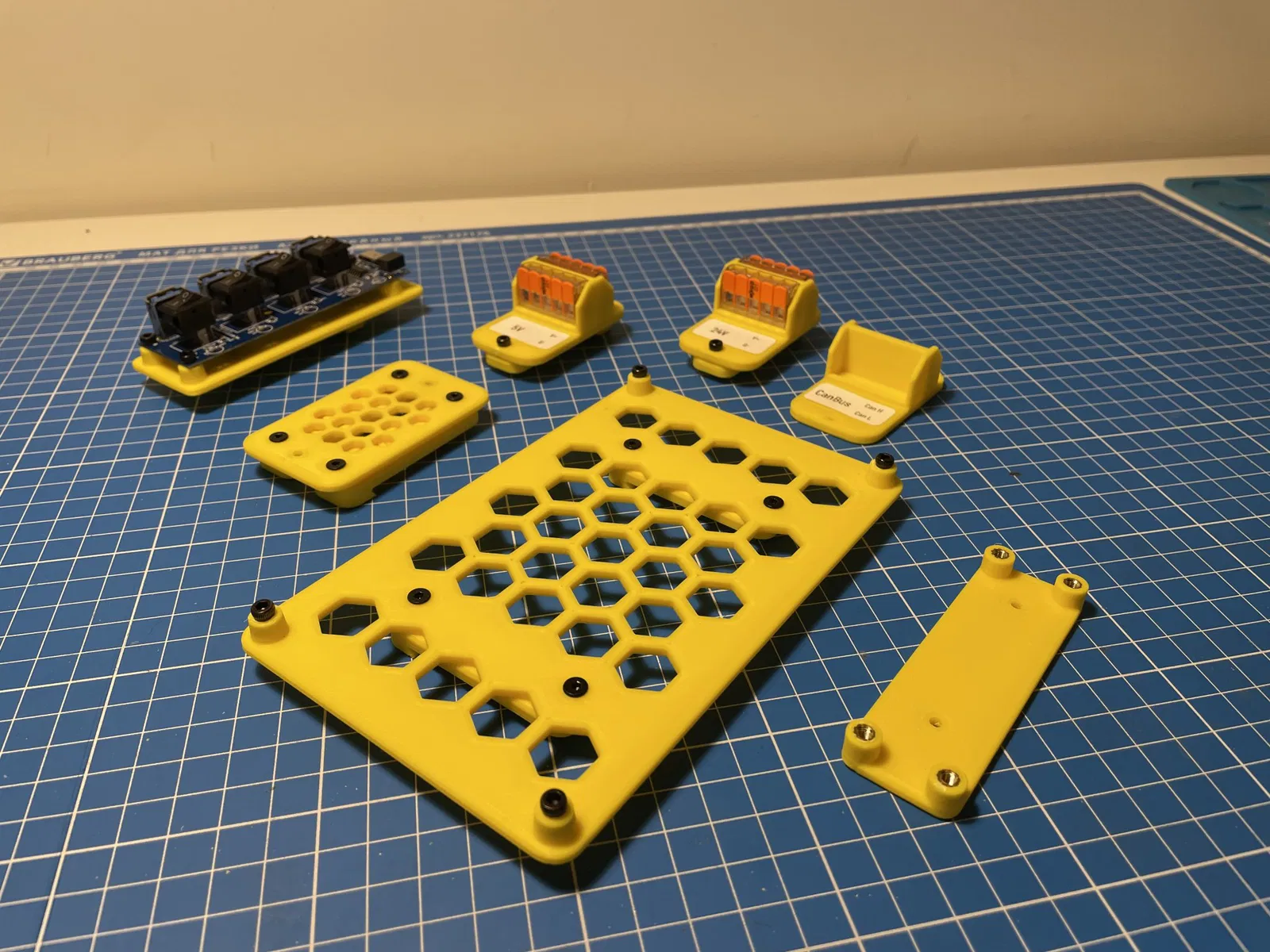

Hầu hết các giá đỡ cũng chấp nhận các chèn nhiệt, kích thước là tiêu chuẩn M3x4x5 của Voron.

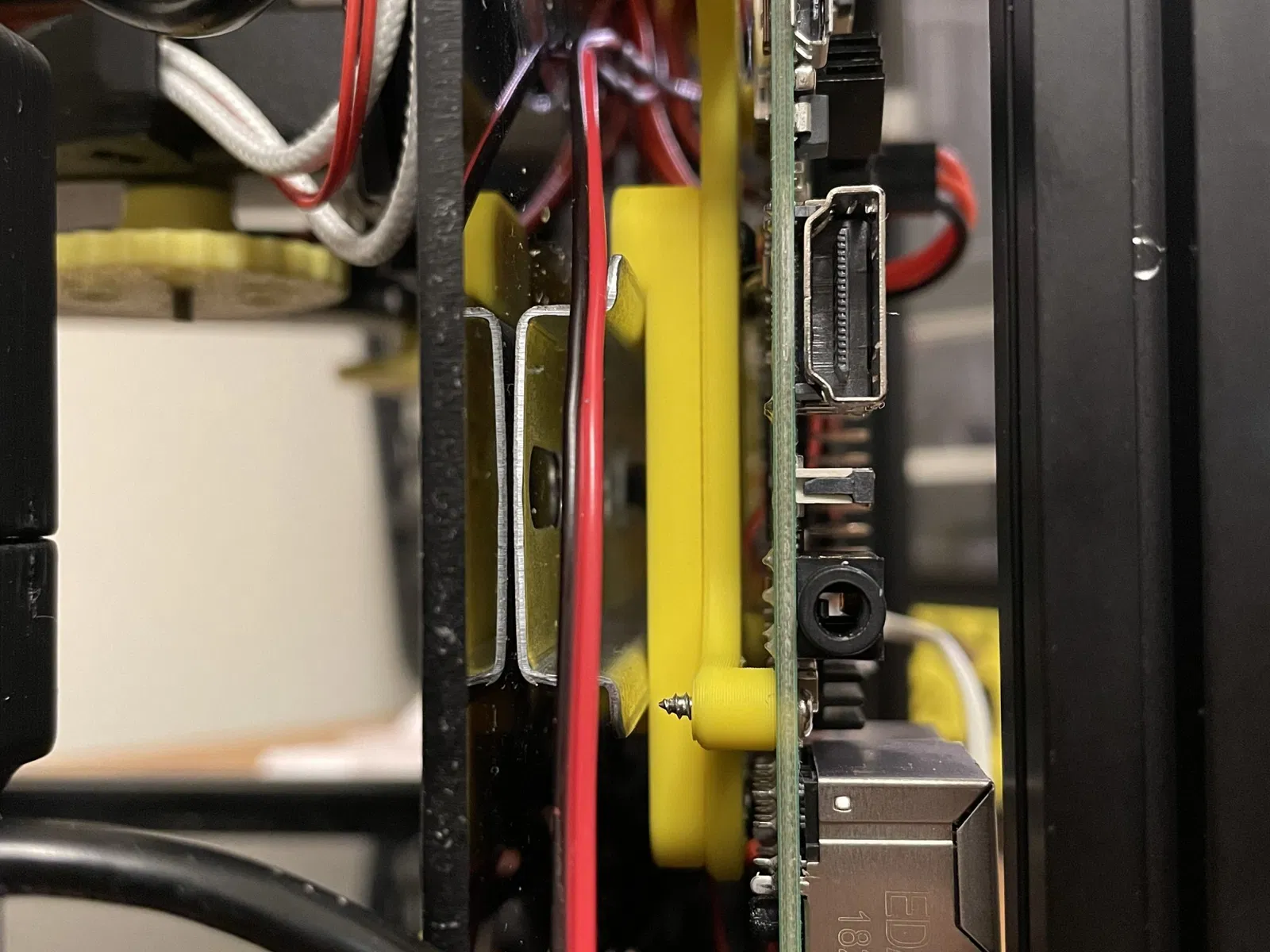

Các giá đỡ Raspberry có tùy chọn để đặt tấm cao hơn hoặc thấp hơn, tùy thuộc vào cách bạn muốn tổ chức dây cáp của mình.
