Hộp chứa than hoạt tính cho máy in Qidi XPlus3

Điều gì đây?

Qidi XPlus3 có một quạt và ngăn riêng biệt để lọc không khí trong buồng (thậm chí còn được ghi nhãn như vậy), nhưng không giống như XMax3, nó không có chỗ để đặt than hoạt tính. Xét rằng họ cung cấp cho bạn một túi than để sử dụng với máy in, điều này hơi kỳ lạ. Mặc dù bạn có thể sử dụng một túi muslin, hoặc một thứ gì đó có lỗ thông hơi, nhưng điều này không tiện lợi hoặc dễ dàng.

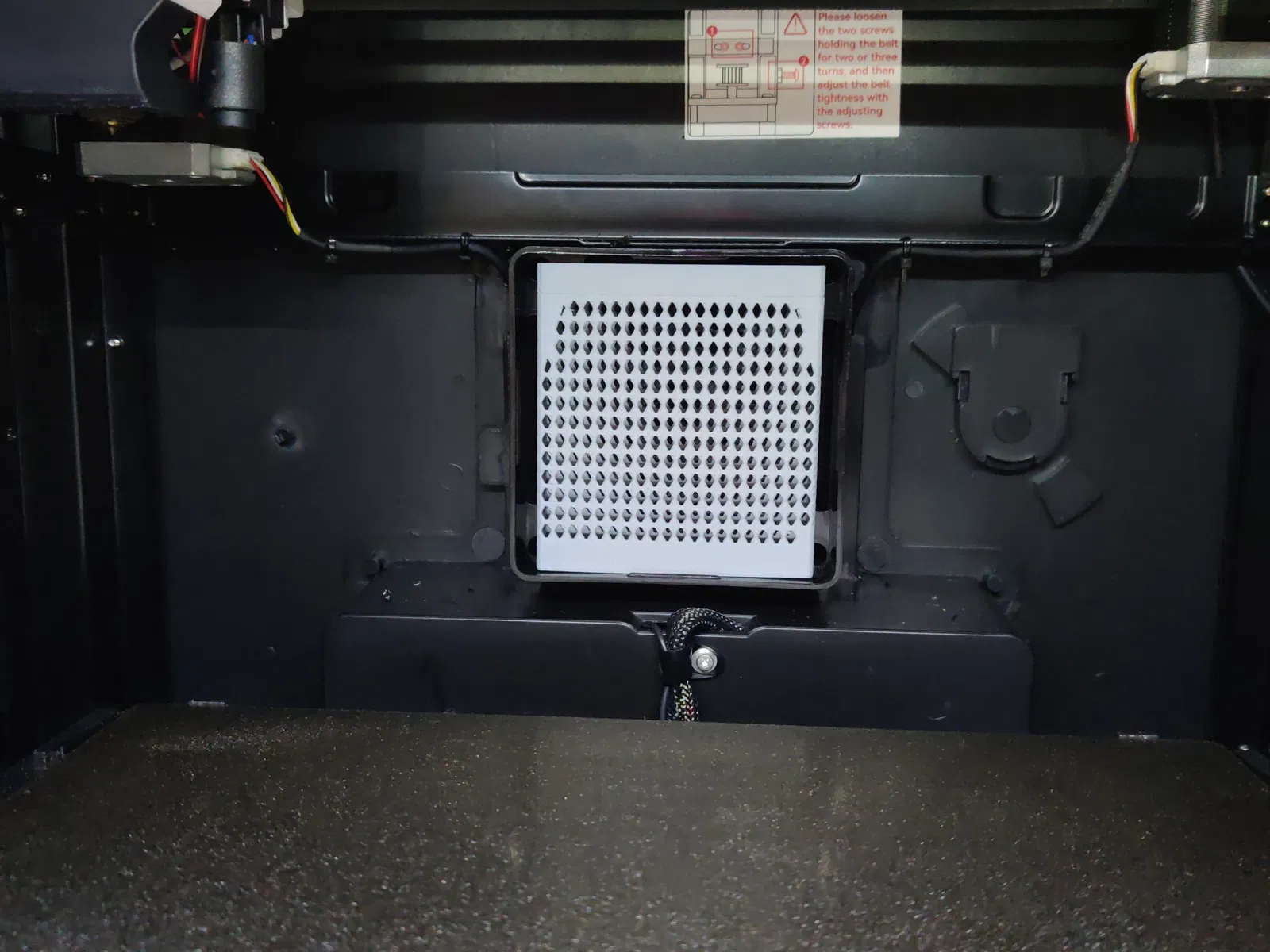

Hộp này được thiết kế để vừa (khá) chặt trong ngăn của XPlus3, đồng thời dễ in và lắp ráp. Bạn có thể cho than vào, siết chặt các ốc vít, đặt nó vào và để nó làm việc của mình.

Các bộ phận cần thiết

Để làm hộp này, bạn sẽ cần:

• Các bộ phận trên và dưới (in, xem bên dưới cho cài đặt).
• Hai ốc M3x10, DIN912/ISO 4762.
• Hai chèn nhiệt M3, đường kính 4.6mm, chiều dài 4mm. Bạn có thể sử dụng một chèn rộng hơn hoặc ngắn hơn (miễn là nó không rộng hơn 5mm hoặc ngắn hơn 3mm), nhưng một chèn hẹp hơn hoặc dài hơn sẽ không vừa.

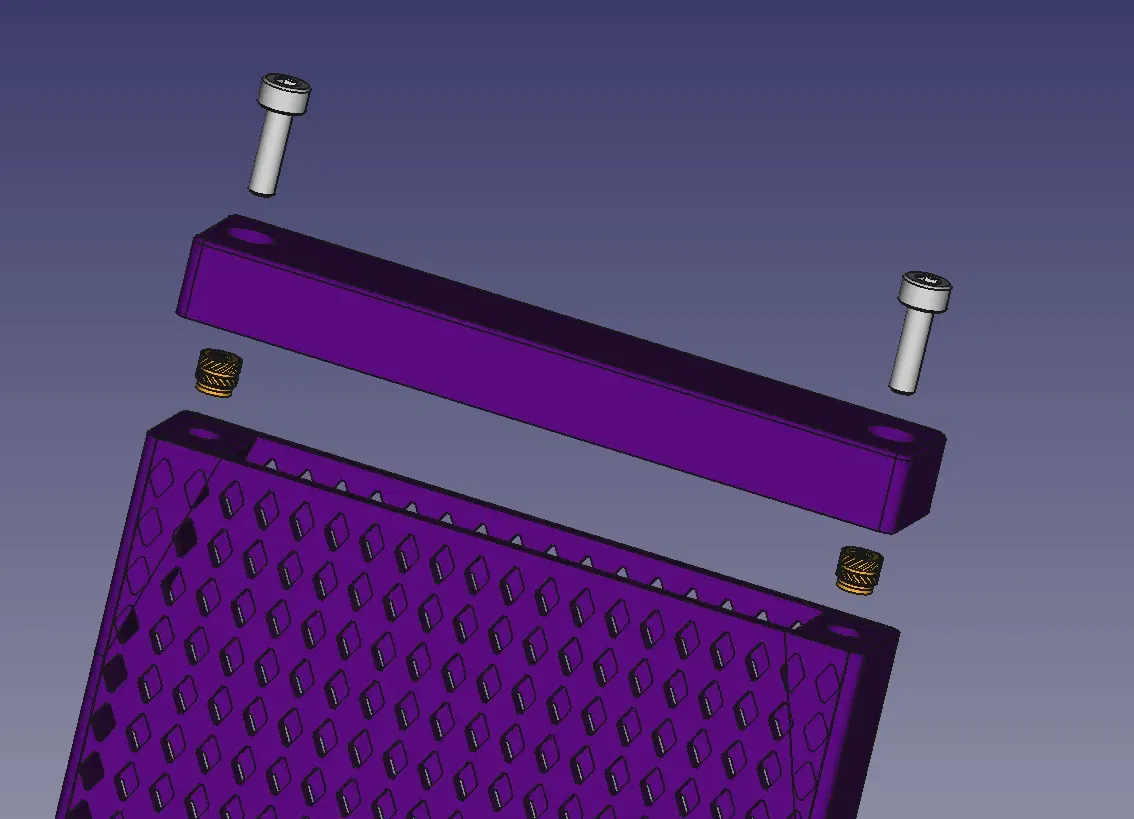

Xem hình ảnh đính kèm để lắp ráp. Về cơ bản, các chèn nhiệt sẽ được đưa vào các lỗ ở phần dưới, và các ốc vít sẽ đi qua các lỗ ở phần trên, và được siết chặt vào các chèn ở phần dưới.

Cài đặt in và vật liệu

Vì điều này sẽ dành thời gian trong một buồng được gia nhiệt có thể đạt trên 50C, PLA không phải là vật liệu phù hợp. PETG sẽ hoạt động ổn, nhưng các ốc vít có thể lỏng theo thời gian. ABS hoặc ASA là vật liệu ưa thích, nhưng PC có lẽ cũng sẽ hoạt động.

Các cài đặt mà mô hình này được thiết kế xung quanh như sau:

• Ít nhất 3 viền, lý tưởng là 4
• 15% độ đầy cubic hoặc hỗ trợ cubic (mặc dù điều này không quan trọng lắm)
• Chiều cao lớp 0.2mm
• Độ rộng đùn 0.4mm
• Đầu phun 0.4mm

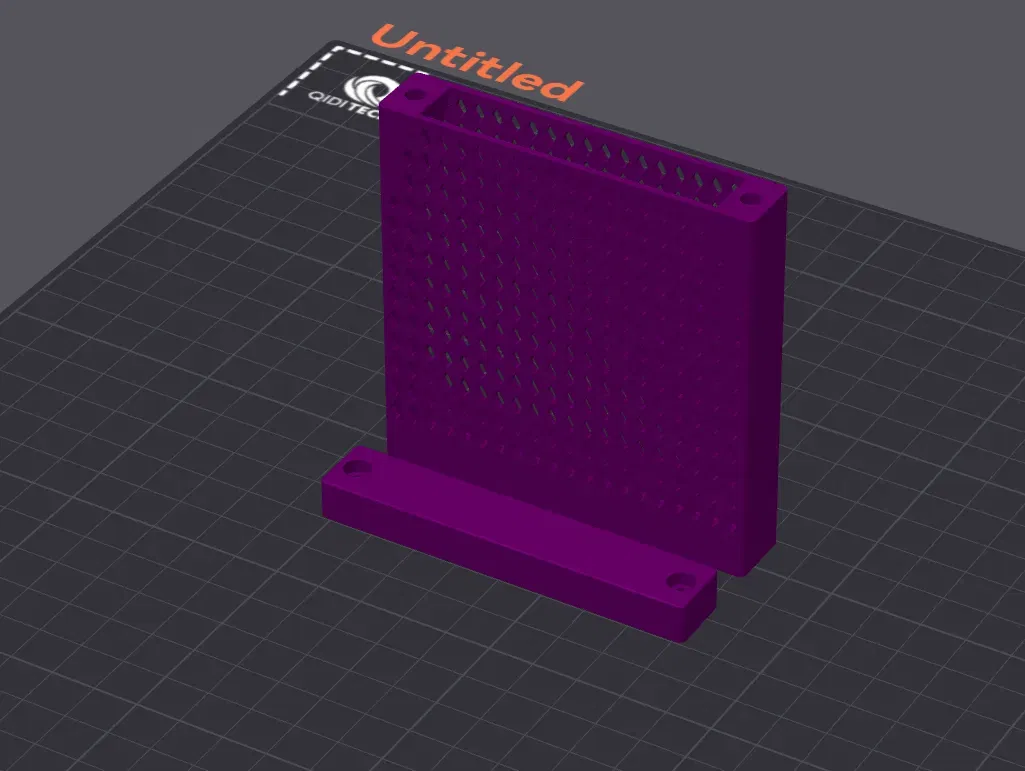

Hướng in được hiển thị trong hình ảnh đính kèm: về cơ bản, phần dưới phải có mặt mở hướng lên trên, và phần trên phải có các lỗ rộng hơn hướng lên.
