Vỏ bảo vệ cho bộ phận Ahoy DTU của bộ chuyển đổi Hoymiles

Case cho các linh kiện của Ahoy DTU. Xem trang dự án Ahoy DTU trên Github:

https://github.com/lumapu/ahoy

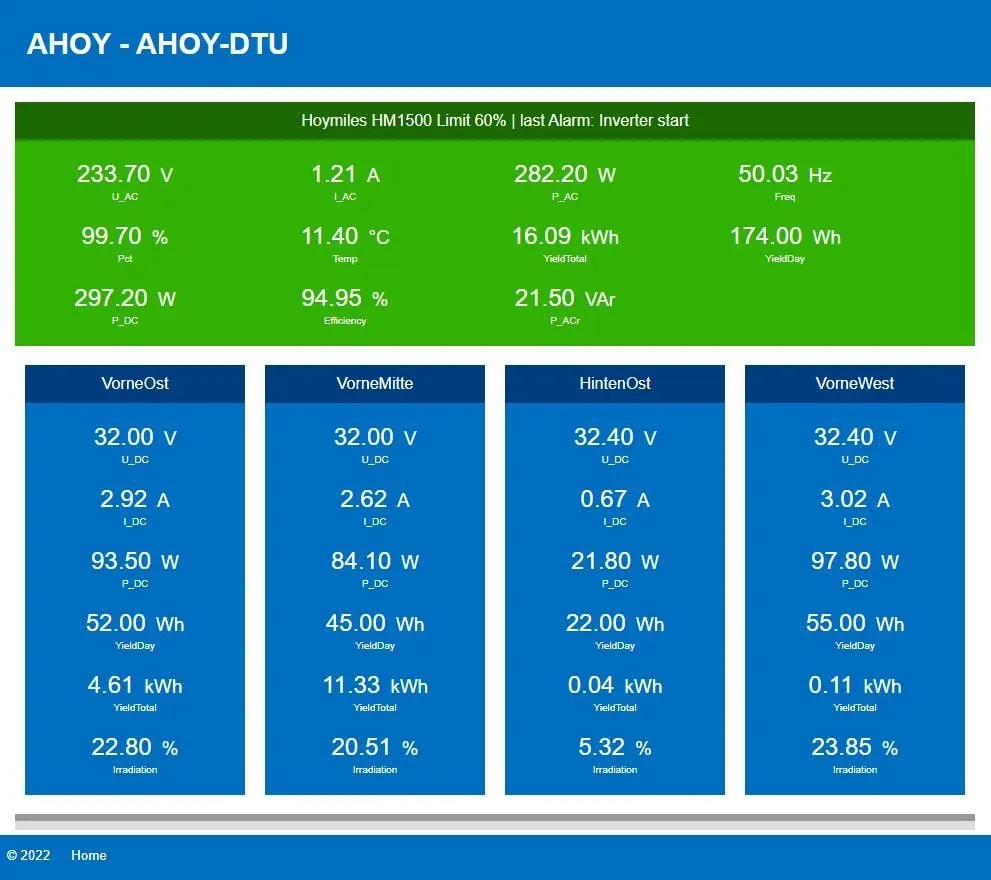

Ahoy DTU cho phép giao tiếp với một loạt các Microinverter Hoymiles cho các hệ thống năng lượng mặt trời nhỏ. Thậm chí có thể thiết lập giới hạn công suất của bộ biến tần. Các linh kiện có giá khoảng 6€ so với sản phẩm thương mại tương đương - Hoymiles DTU Pro - có giá khoảng 260€.

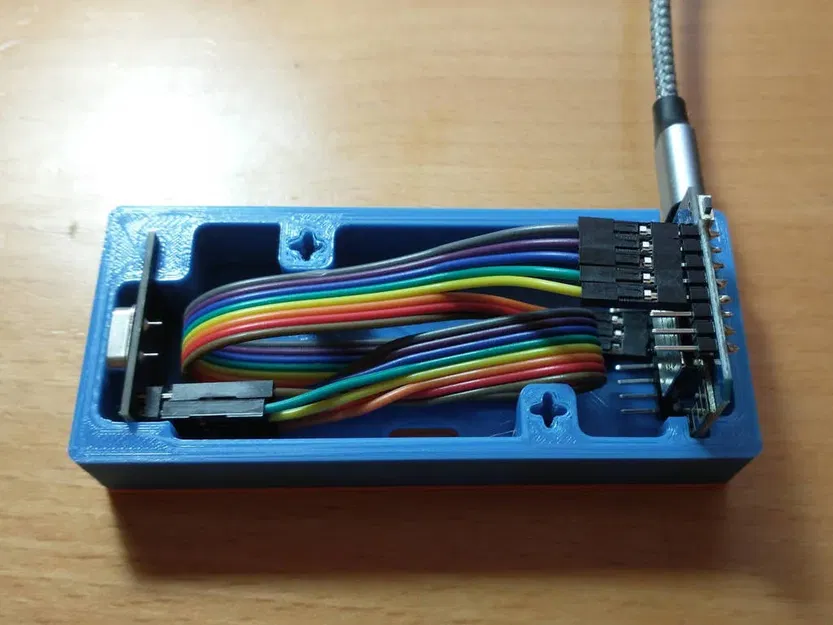

Vỏ chứa một

WeMos D1 Mini với cổng USB - C,

ví dụ https://www.aliexpress.com/item/32831353752.html

và một

mô-đun NRF24L01+,

ví dụ https://www.aliexpress.com/item/32280738812.html

Hai mô-đun này đã hoạt động tốt với tôi. Tuy nhiên, xin vui lòng đọc các ghi chú trên trang Github về các mô-đun giả!

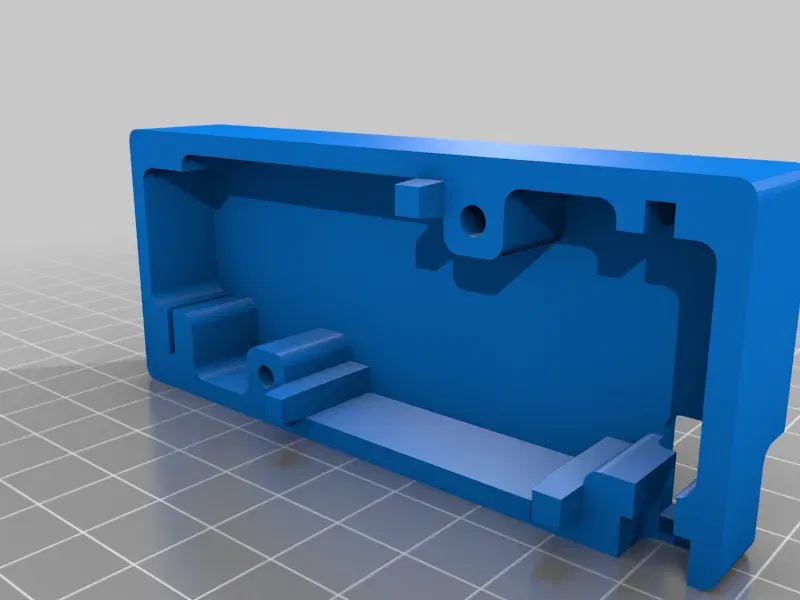

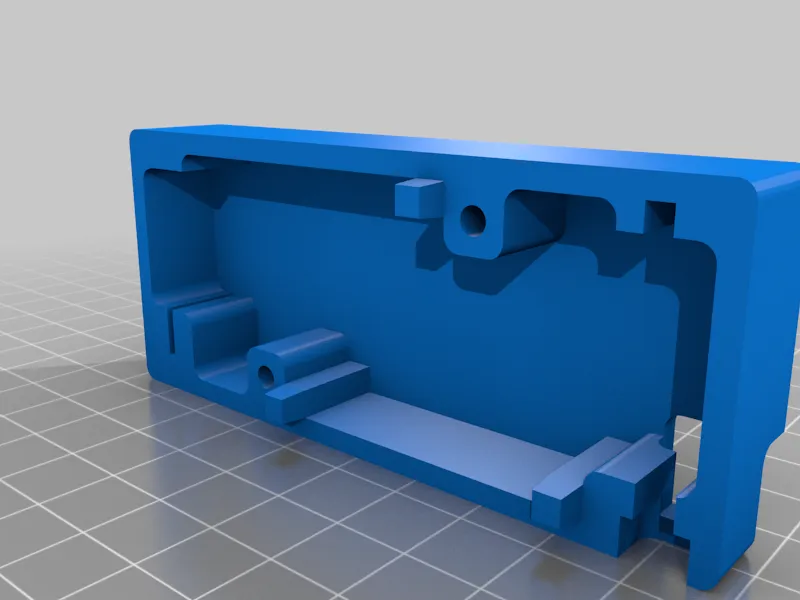

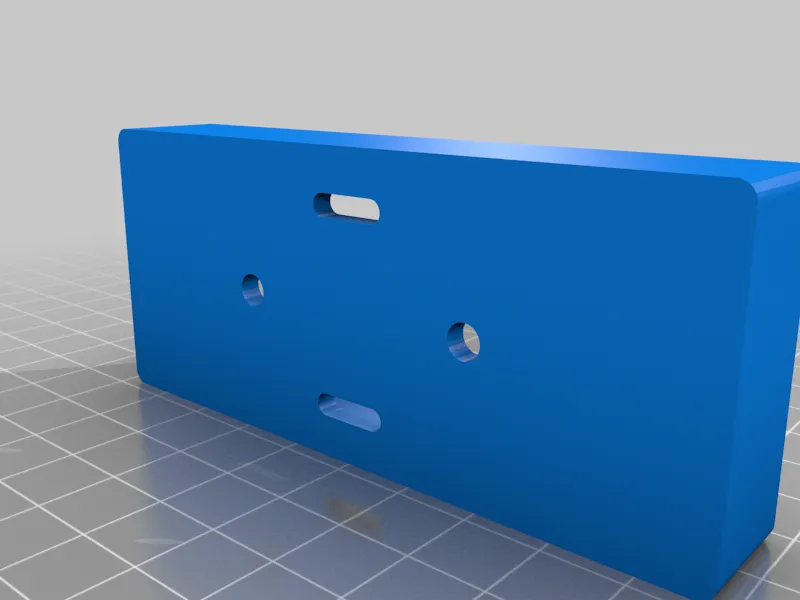

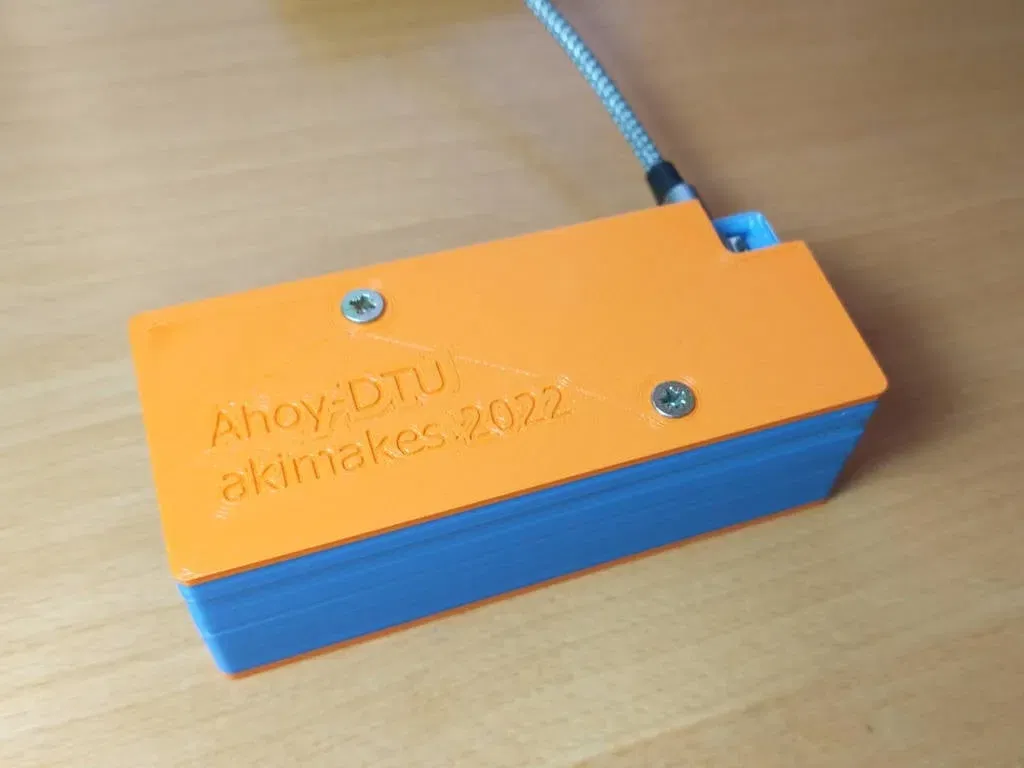

Có nhiều không gian giữa các mô-đun cho các dây cáp. Nút reset được lộ ra và có thể hoạt động. Đèn LED của WeMos D1 Mini bị ẩn và không thể nhìn thấy dễ dàng từ bên ngoài. Có thể gắn vỏ bằng 2 vít hoặc một dây buộc cáp.

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:
