Đừng nhấn nút sai trên điều khiển từ xa!
Mô tả

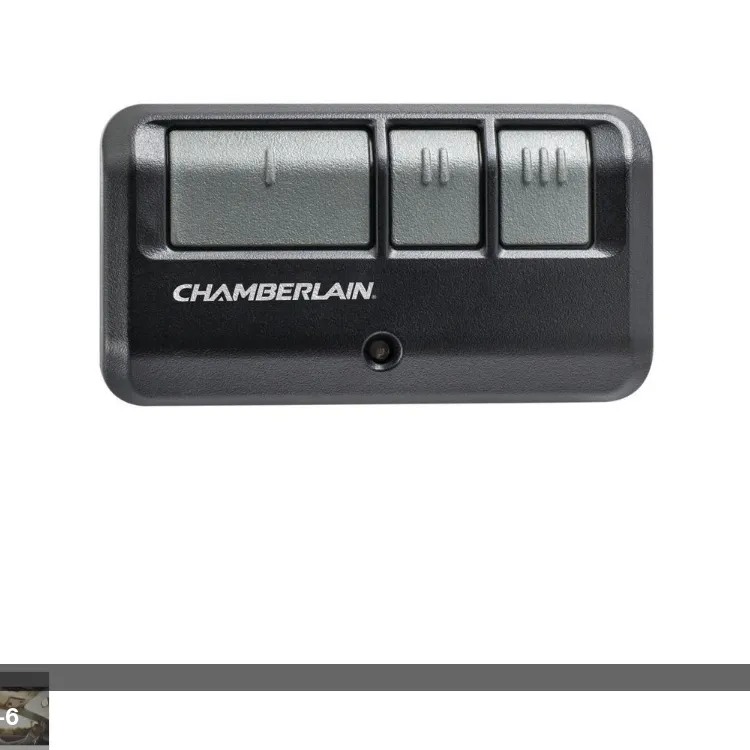

Một thời gian trước, tôi đã làm một “vỏ bảo vệ” cho điều khiển từ xa 3 nút model 953EV-P2 của Chamberlain dành cho các bộ mở cửa gara (xem ảnh). Vỏ đó gắn vào điều khiển để ngăn việc vô tình nhấn vào một trong hai nút nhỏ hơn; vỏ đã hoạt động, nhưng đôi khi vô tình bị rơi ra khỏi điều khiển. Để giải quyết vấn đề đó, tôi đã thiết kế hai phiên bản mới của vỏ:

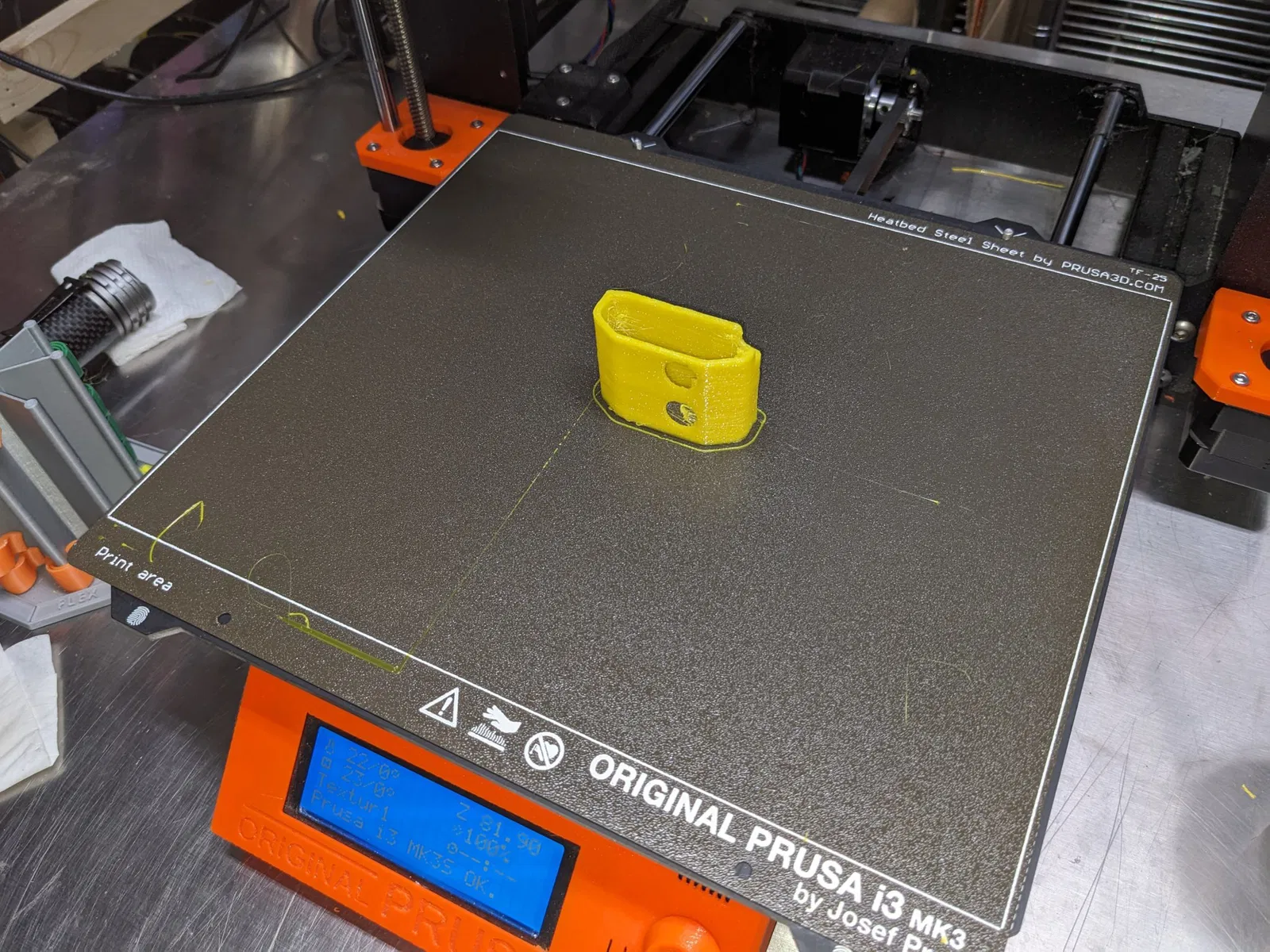

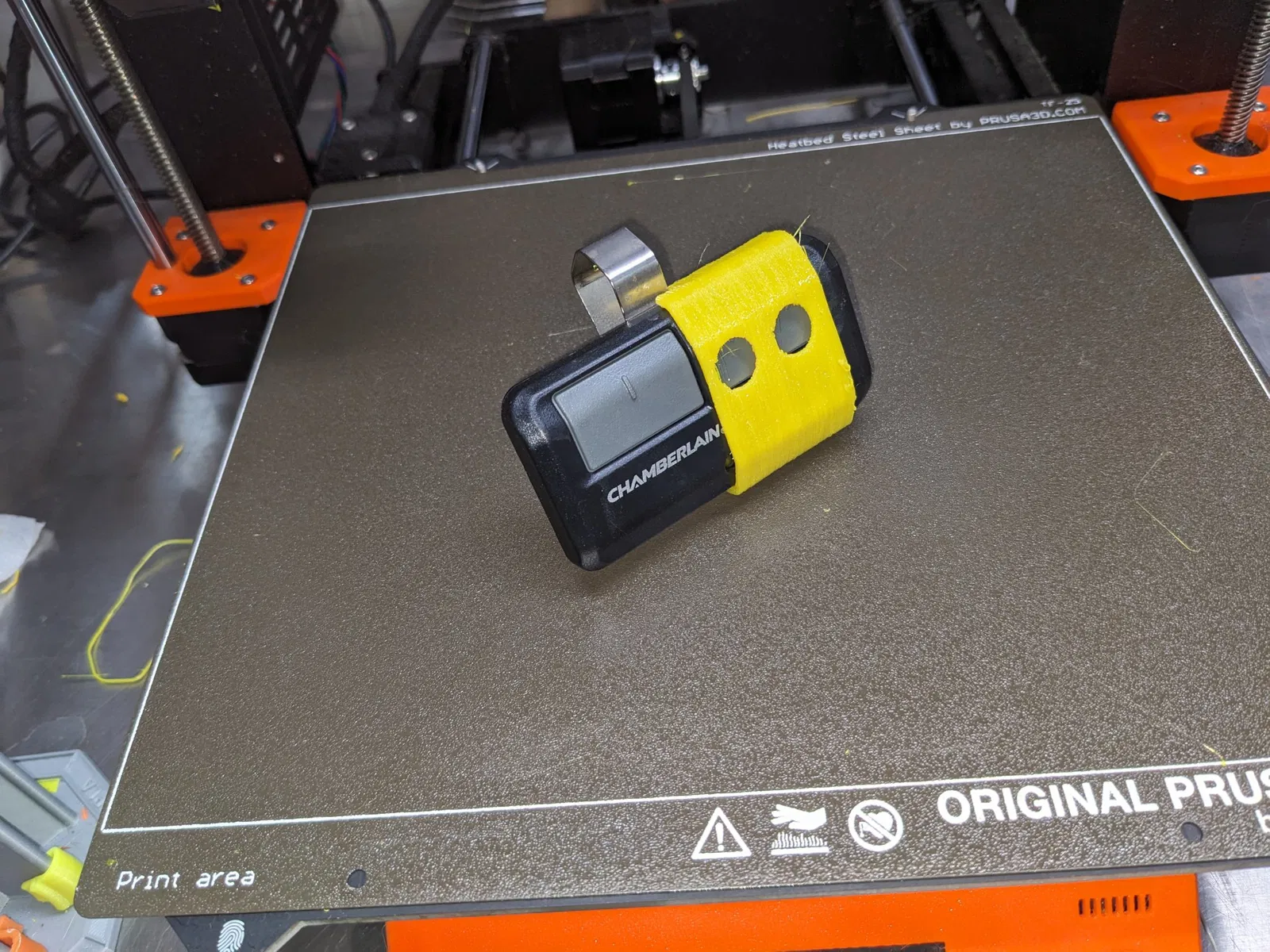

Phiên bản 1 (Remote06): Phiên bản này được làm bằng TPU; nó trượt qua điều khiển như một ống và giữ khá chắc chắn.

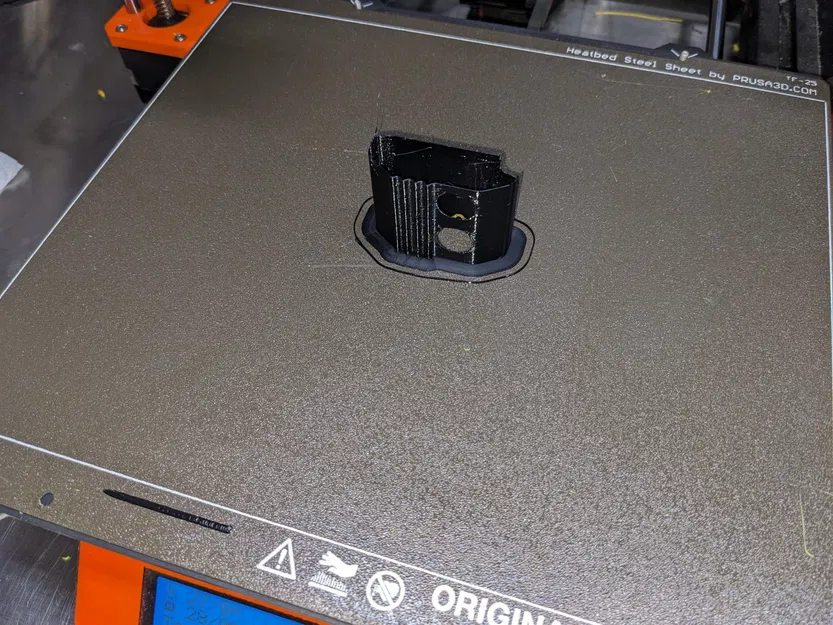

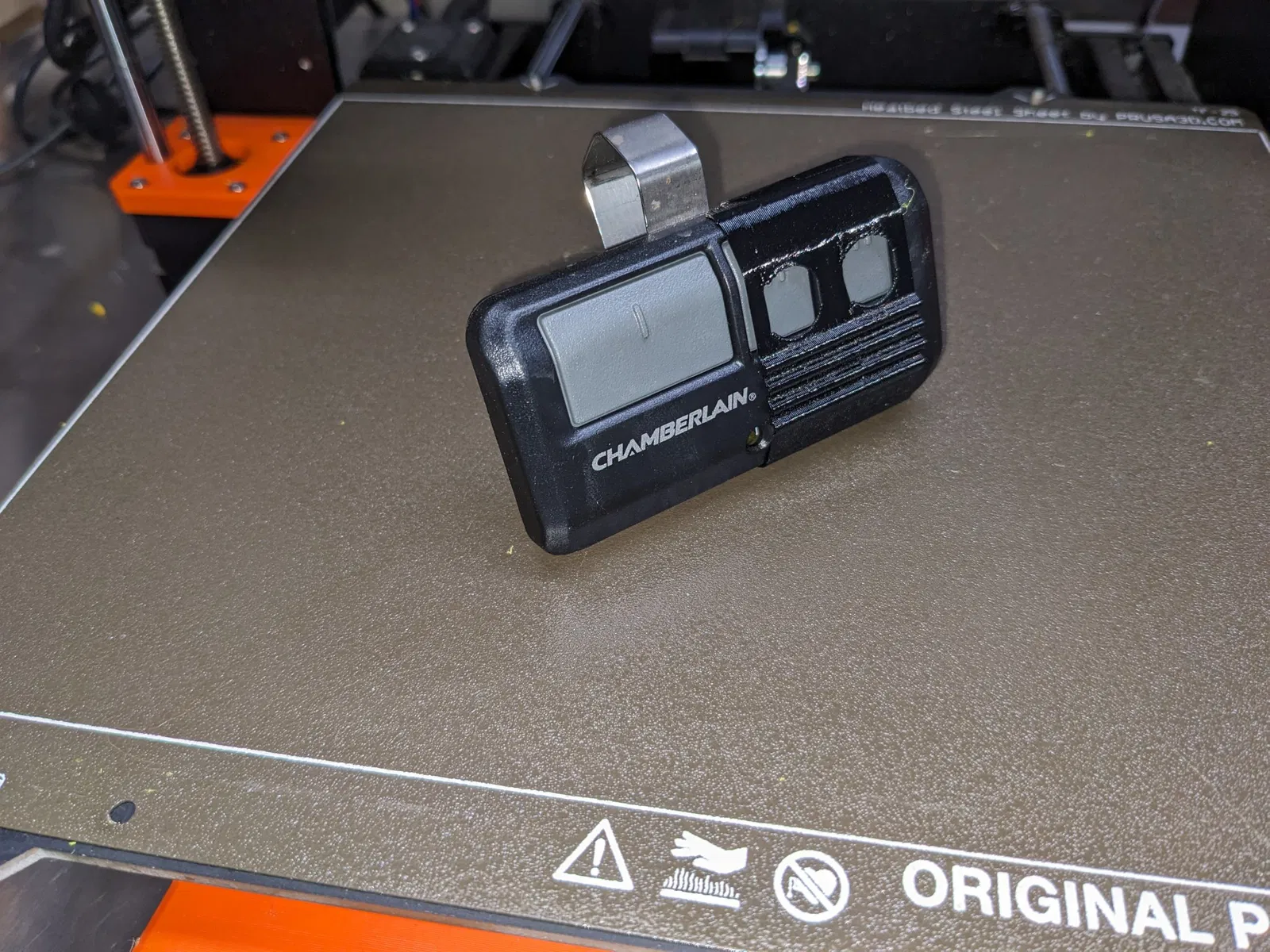

Phiên bản 2 (Remote07): Phiên bản này cũng có thiết kế “ống” (in bằng PETG), nhưng mỏng hơn nhiều so với phiên bản TPU. Thiết kế bao gồm một phần “gợn sóng” cho phép ống có thể kéo dài một chút.
Giống như thiết kế trước đó, nếu cần nhấn vào một trong hai nút nhỏ một cách có chủ đích, có hai lỗ nhỏ trên vỏ để một vật nhỏ (như đầu chìa khóa) vẫn có thể được sử dụng để nhấn các nút. Vỏ vẫn có thể dễ dàng được gỡ bỏ nếu cần thiết.
Trong hai phiên bản, tôi thích phiên bản thứ hai - nó in nhanh hơn nhiều so với phiên bản TPU, và “gợn sóng” cũng cung cấp một số phản hồi xúc giác.
Hướng dẫn in
Bạn có thể in bằng cách sử dụng các tệp 3mf hoặc gcode kèm theo. Nếu bạn không in phiên bản TPU, nên sử dụng PETG cho các vật phẩm sẽ ở trong xe hơi nóng.
In theo chiều đứng với chiều cao lớp 0.3mm. Đảm bảo đầu “rãnh” đang hướng lên (rãnh cho phép khoảng trống cho kẹp che nắng).
CAD

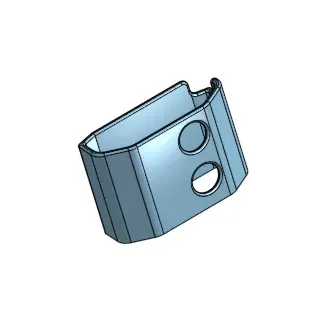

Các tệp CAD 3D OnShape cho điều này có ở đây:
