Hộp chứa filament Drybox remix từ IKEA với chức năng cuốn lại

Đây là một bản remix dựa trên ý tưởng Giải pháp hộp khô hoàn chỉnh của IKEA từ crashdebug trên thingiverse với một số ý tưởng từ Hộp khô của Mihai trên thangs. Tất cả các bộ phận trừ roller_mount_inside và roller_mount_outside đều được làm từ đầu trong onshape.

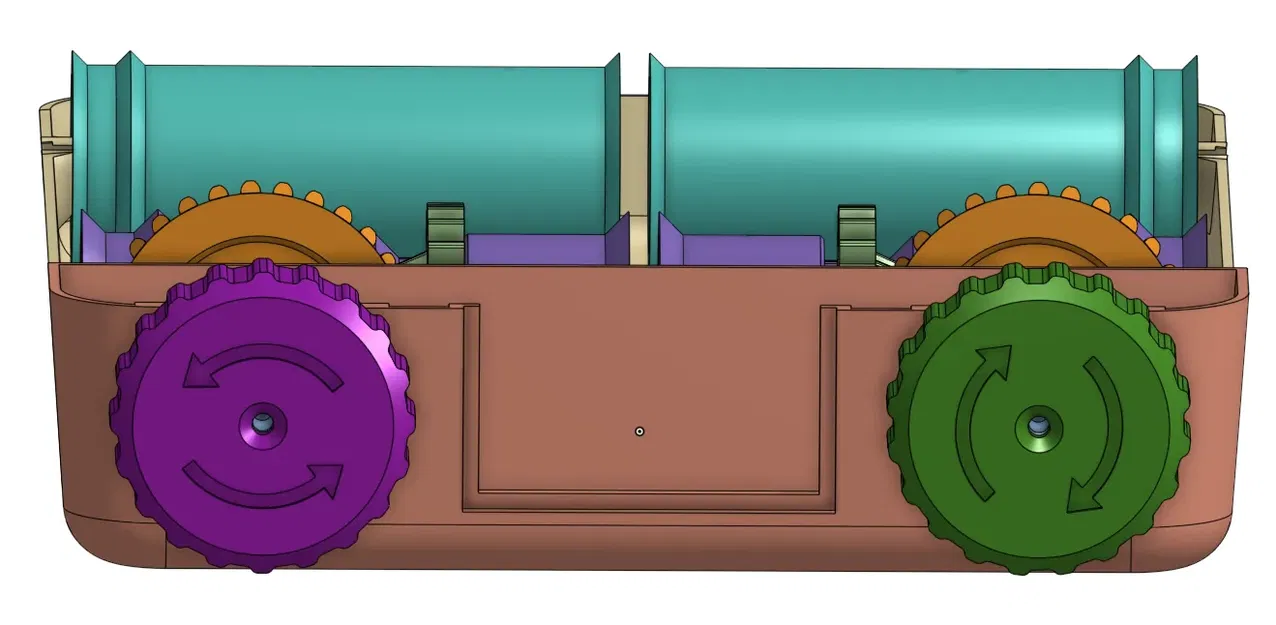

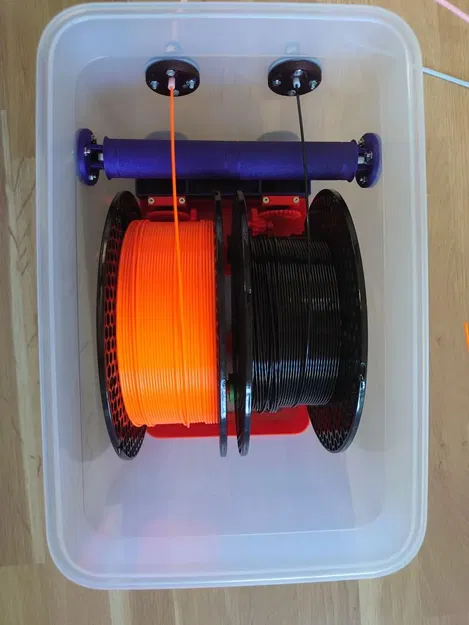

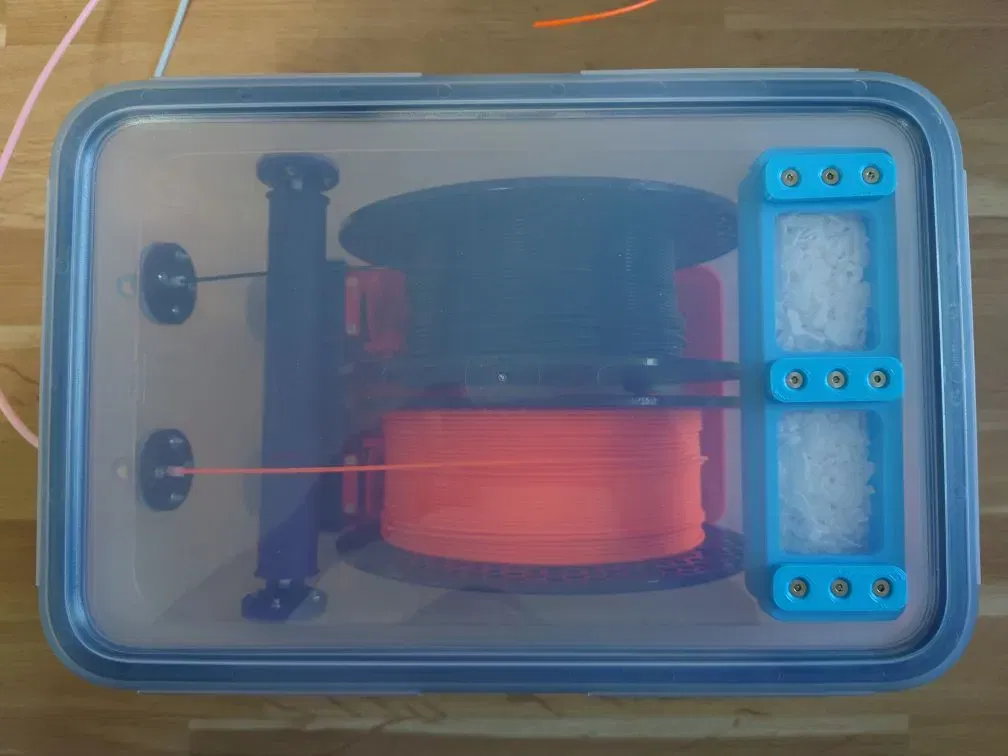

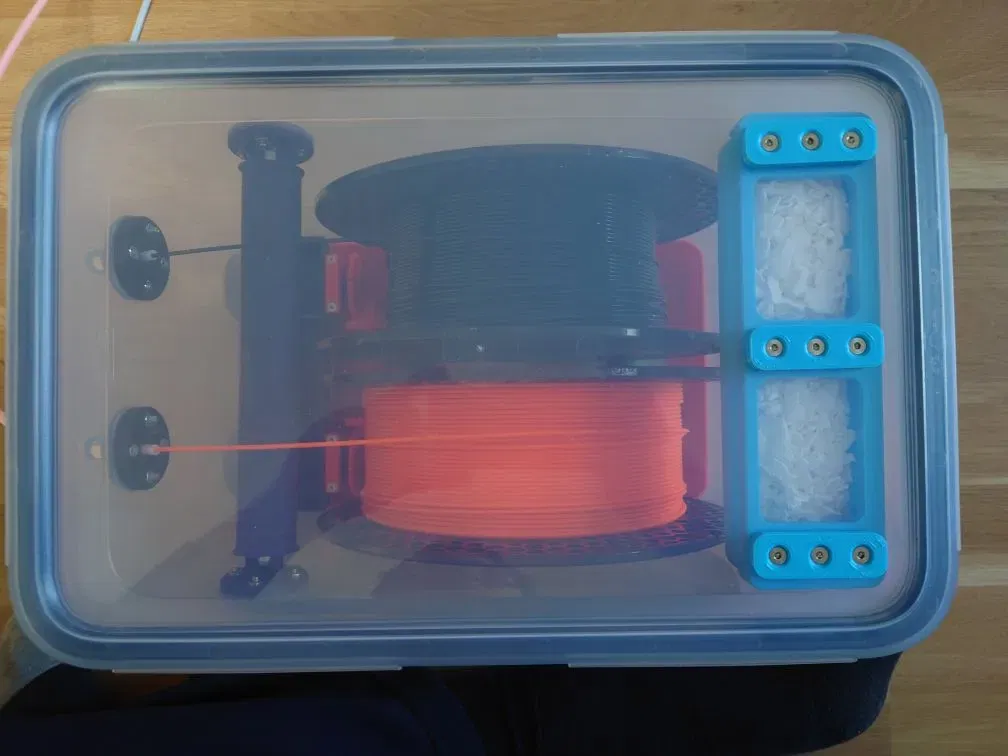

Tôi đang tìm kiếm một giải pháp cho một hộp khô filament nơi tôi cũng có thể cuộn lại các cuộn dây. Giải pháp tốt nhất cho một hộp dường như là hộp IKEA 365+ 10.6l vì sự sẵn có. Vì loại hộp này sẽ chứa 2 cuộn filament và tôi muốn chuyển đổi chúng độc lập với nhau, tôi đã tìm kiếm một giải pháp nơi cuộn filament ngồi trên hai cuộn, thay vì treo trên một thanh chung ở lỗ giữa.

Thật không may, không có giải pháp nào có chức năng cuộn lại mà tôi phụ thuộc vào vì việc thay đổi filament với MMU2. Vì vậy, tôi bắt đầu tạo ra giải pháp của riêng mình.

Phần cứng cần thiết

• 8mm thanh nhôm ~ 1m
• 16x vít đầu tròn M3x12
• 16x đai ốc M3

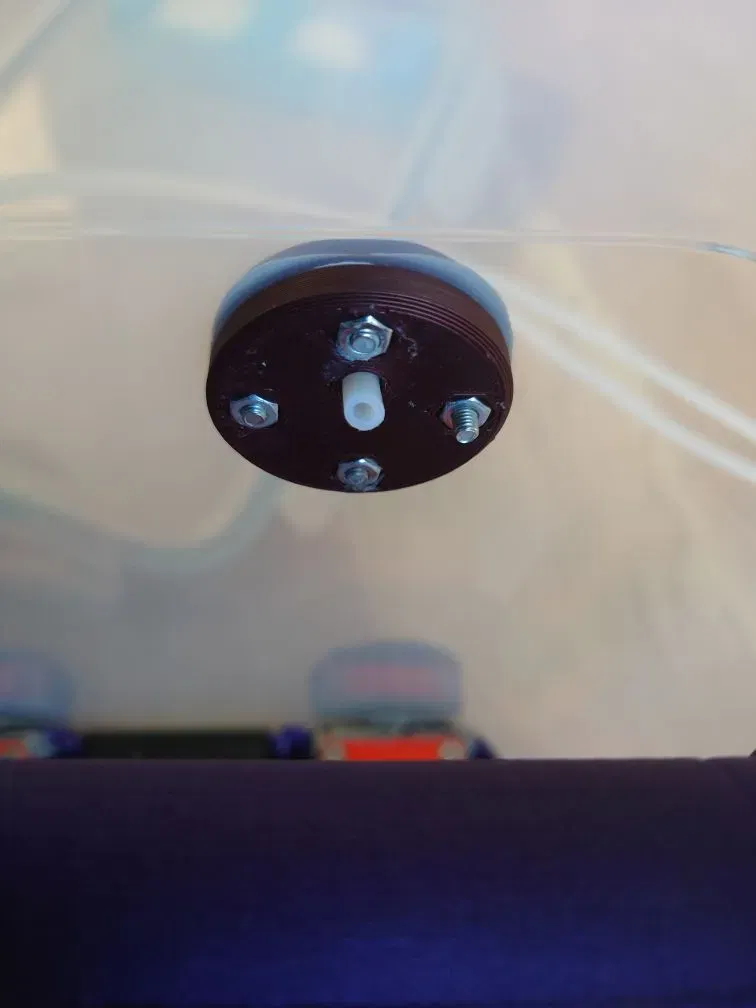

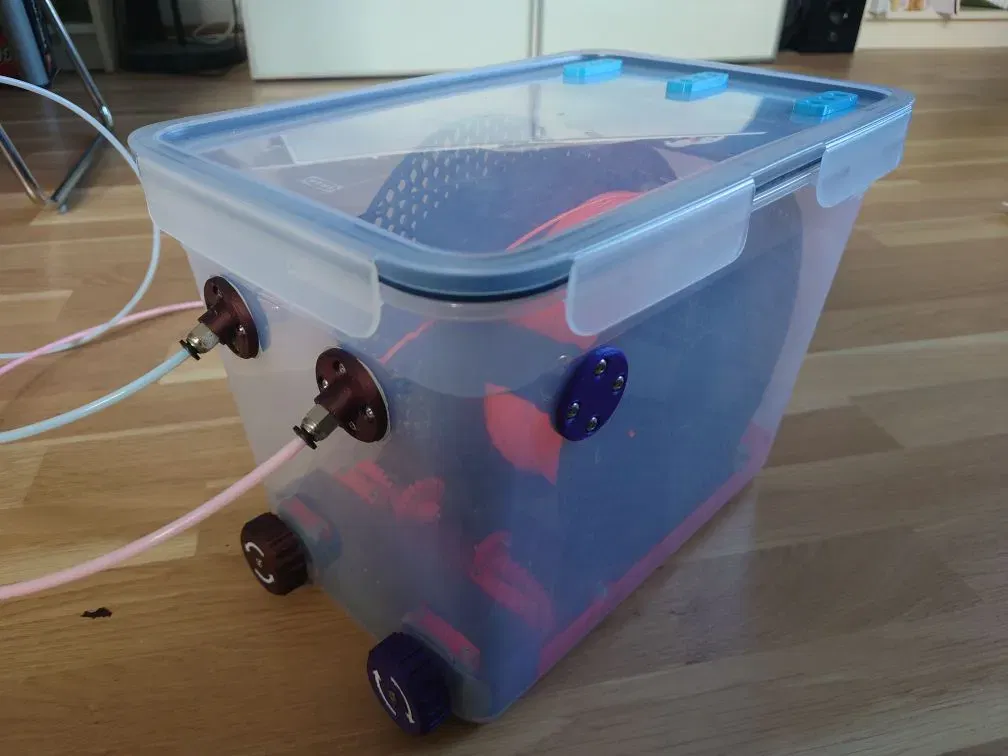

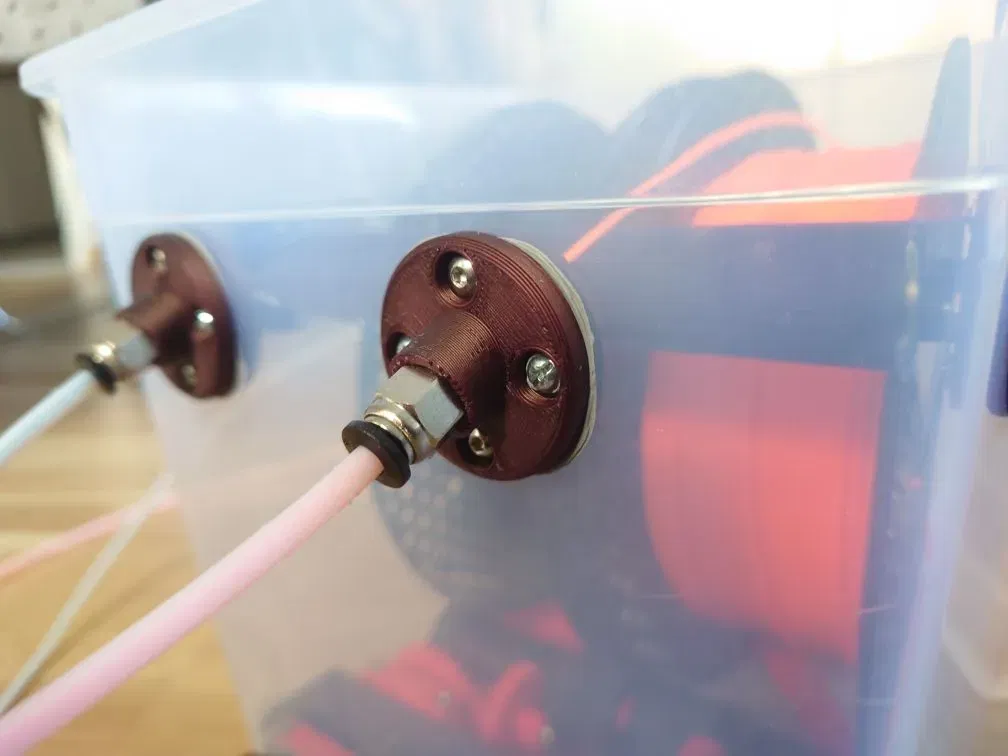

• 2x đầu nối khí nén M10 cho lắp đặt ống teflon
• Ống teflon
• 15x vòng bi 608 (d8mm trong/D22mm ngoài)
• 2x M3x25
• 6x M3x10 với đầu vít chìm
• 8x M3x20 với đầu vít chìm
• Silicon để làm cho toàn bộ thứ này kín khí hơn

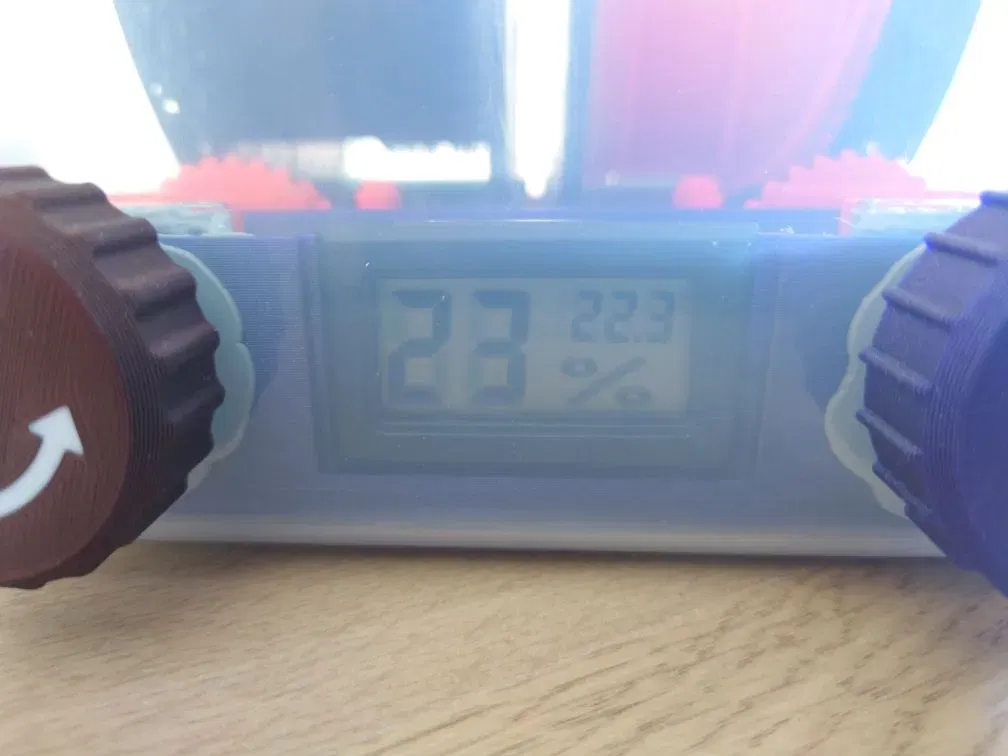

• Đo độ ẩm rẻ nếu cần

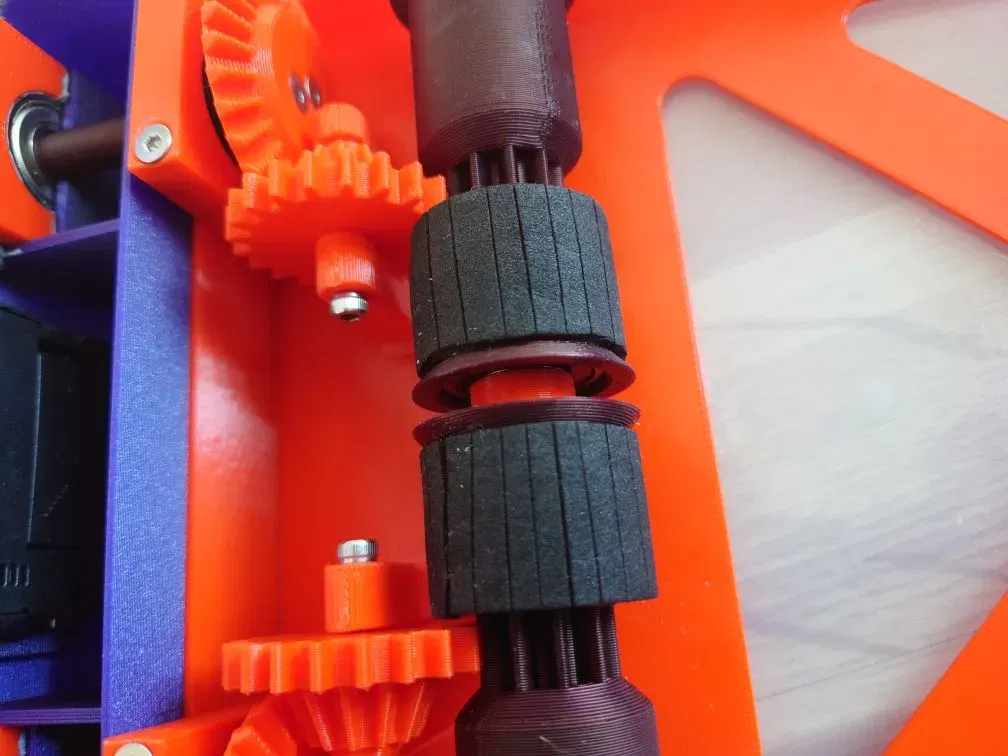

• Tấm cao su xốp (~4mm dày) (Moosgummi) để có thêm độ bám trên cuộn được dẫn động
• Keo để gắn cao su xốp
• Dây để giữ cao su xốp gắn quanh cuộn trong khi keo khô

Đối với hộp hút ẩm

• 9x M3x10 hoặc M3x12 (tùy thuộc vào loại vít)
• 9x đai ốc M3

In:

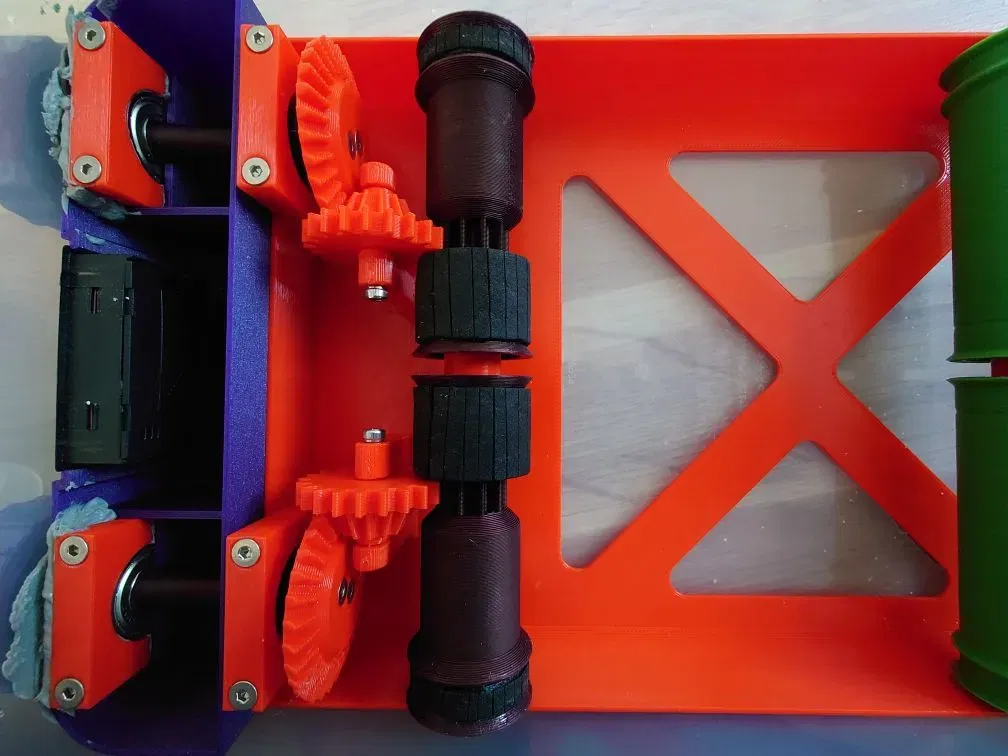

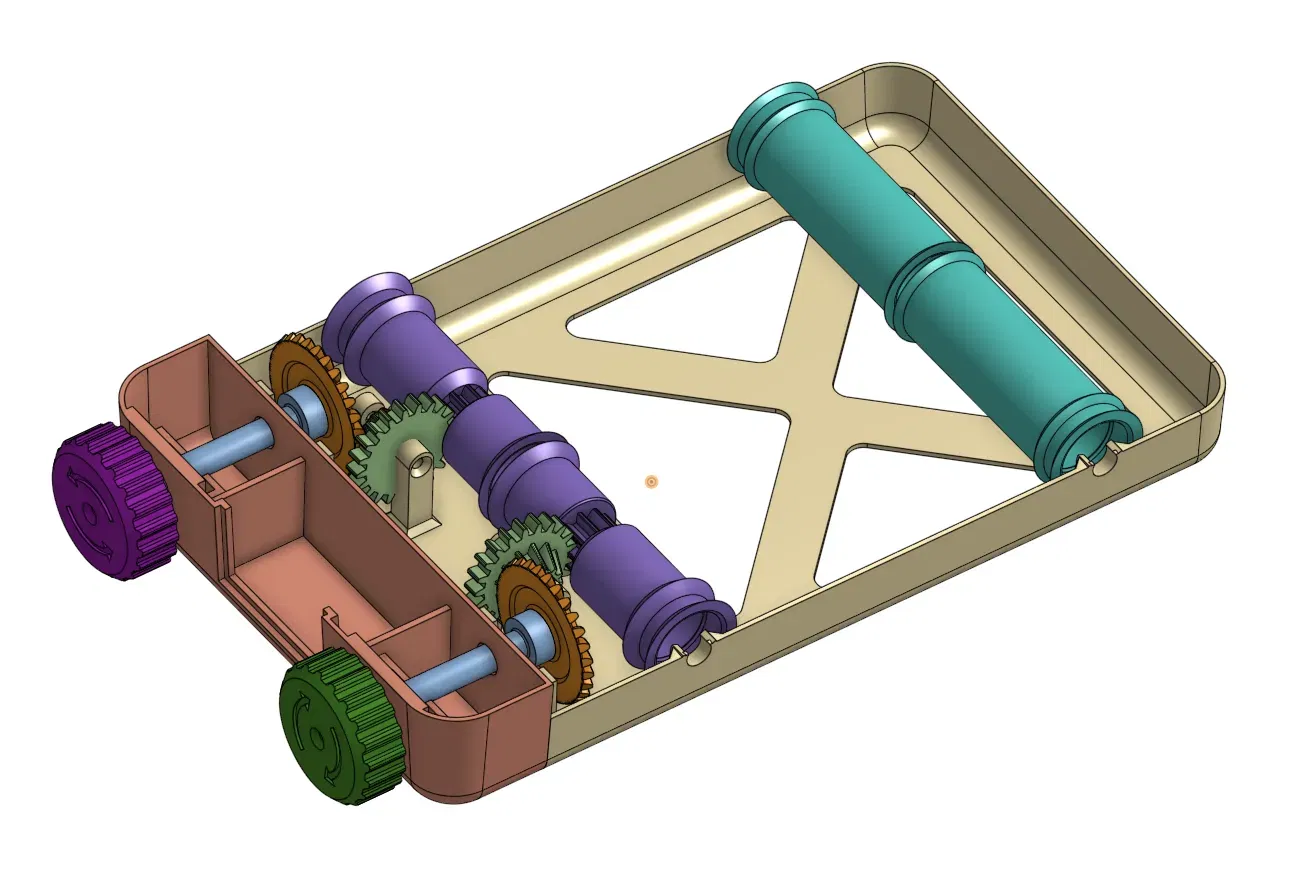

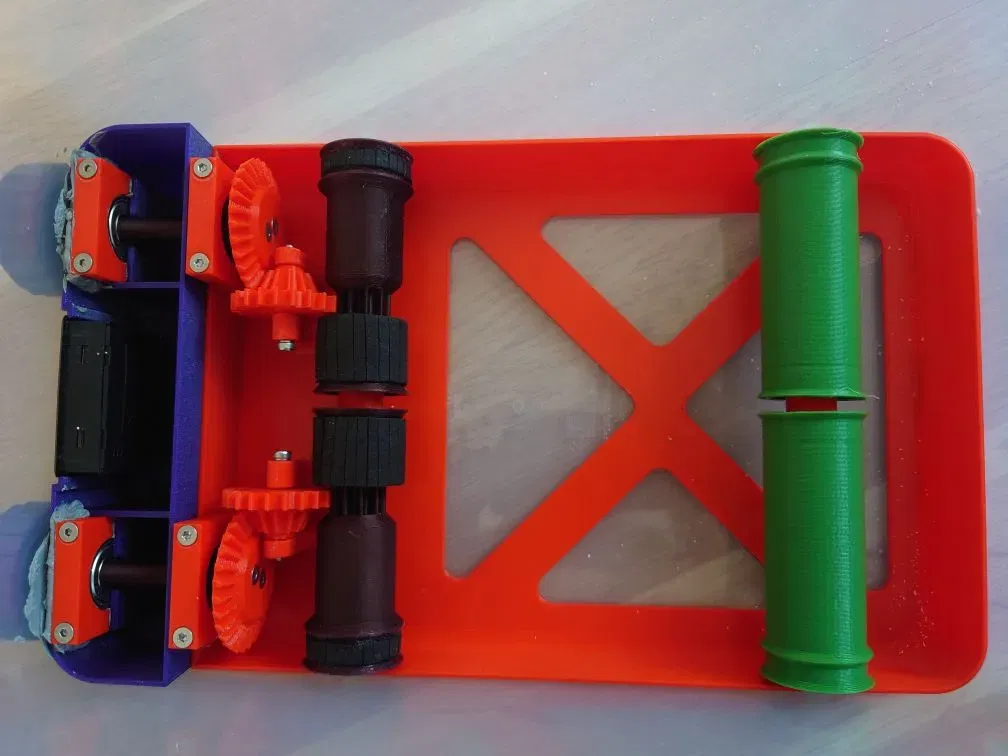

• 1x Sàn
• 1x Sàn2

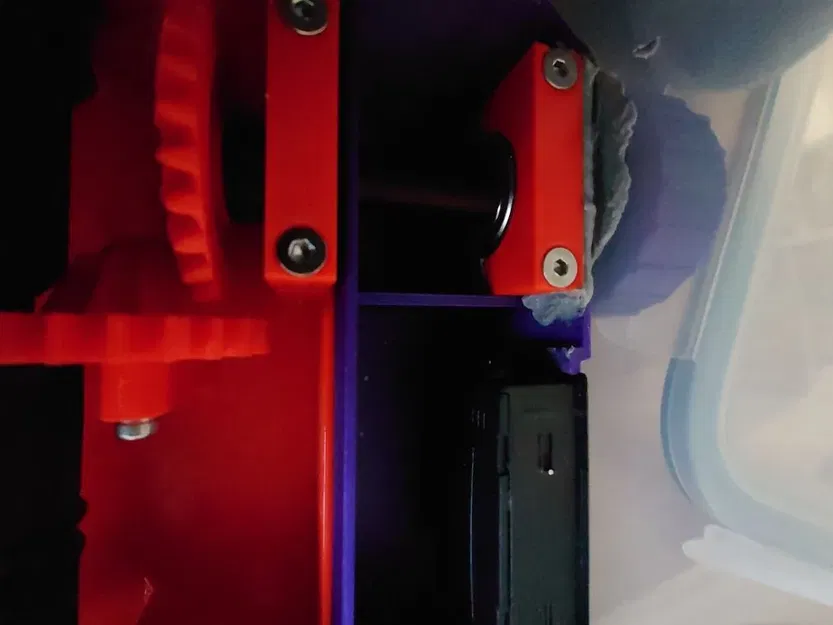

• 4x gắn vòng bi
• 2x Trục
• 2x Miếng đệm
• 2x Cuộn

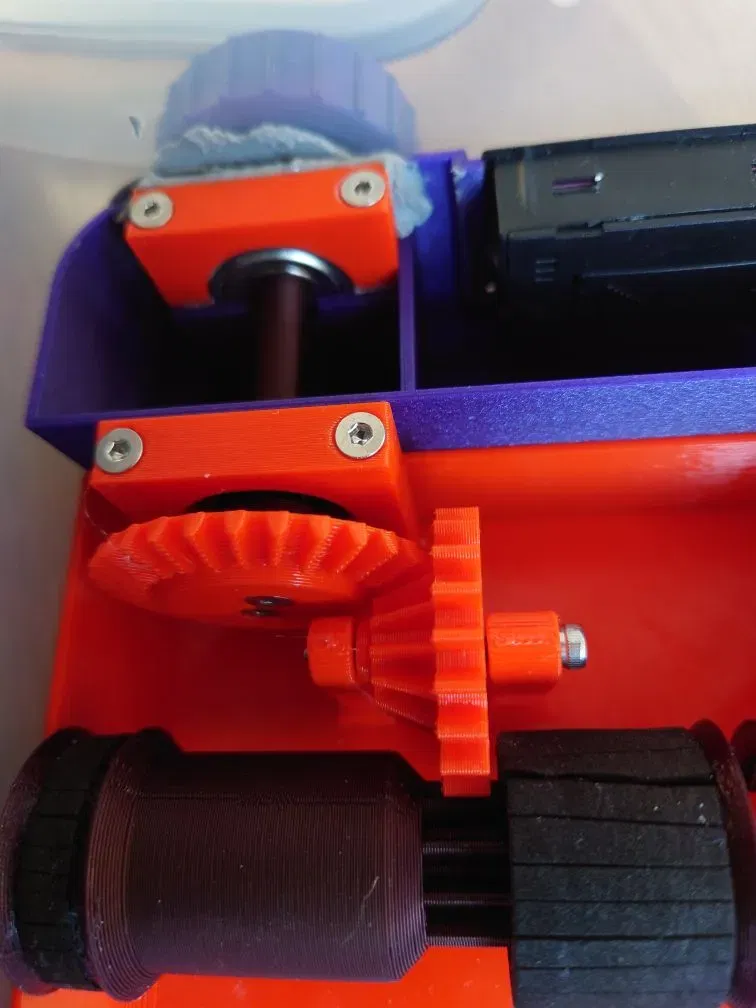

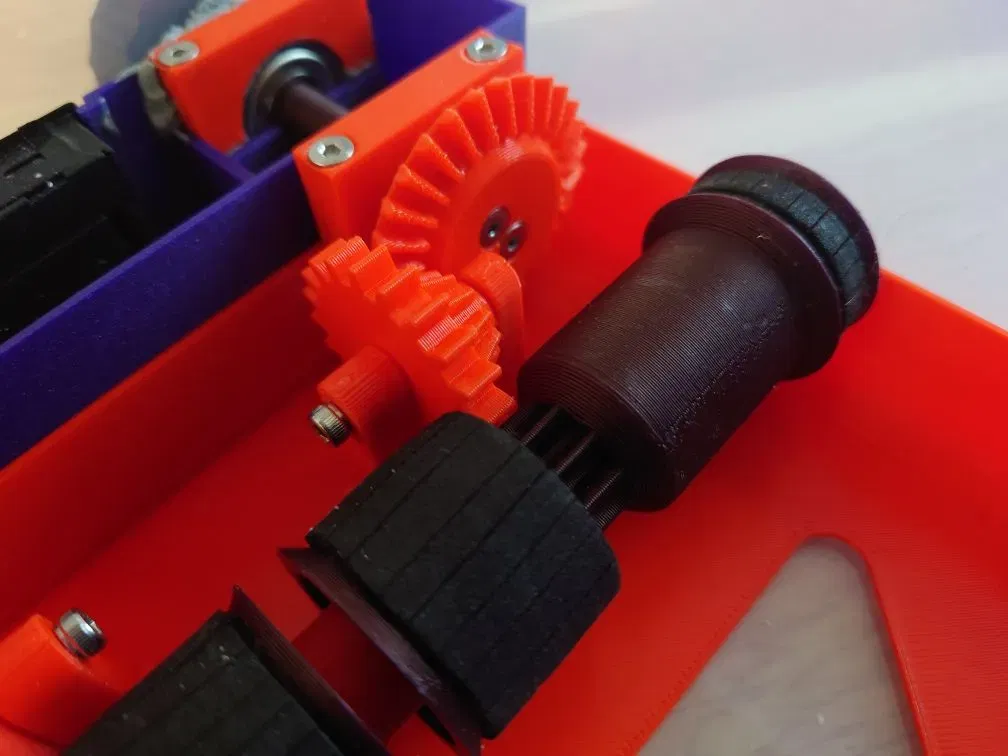

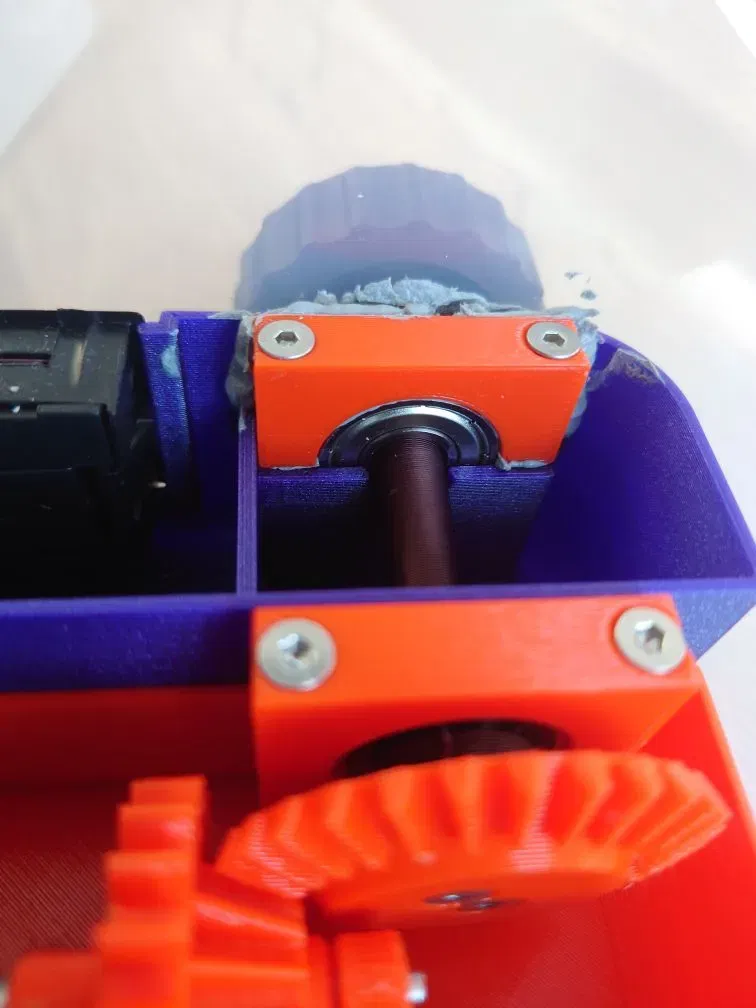

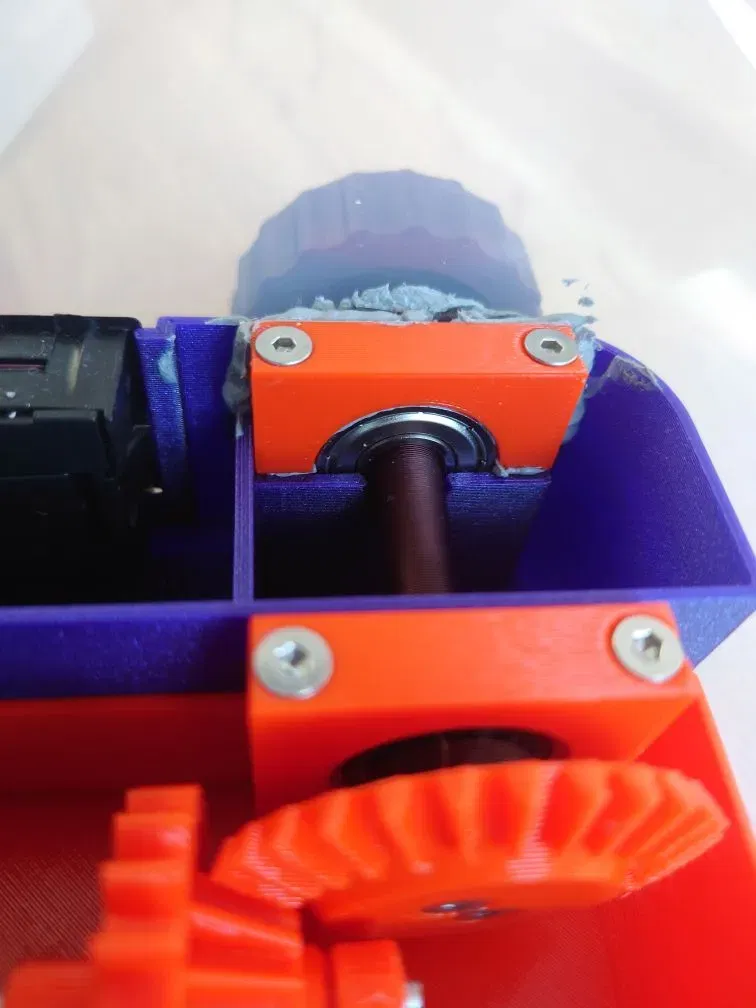

• 2x Bánh răng cuộn

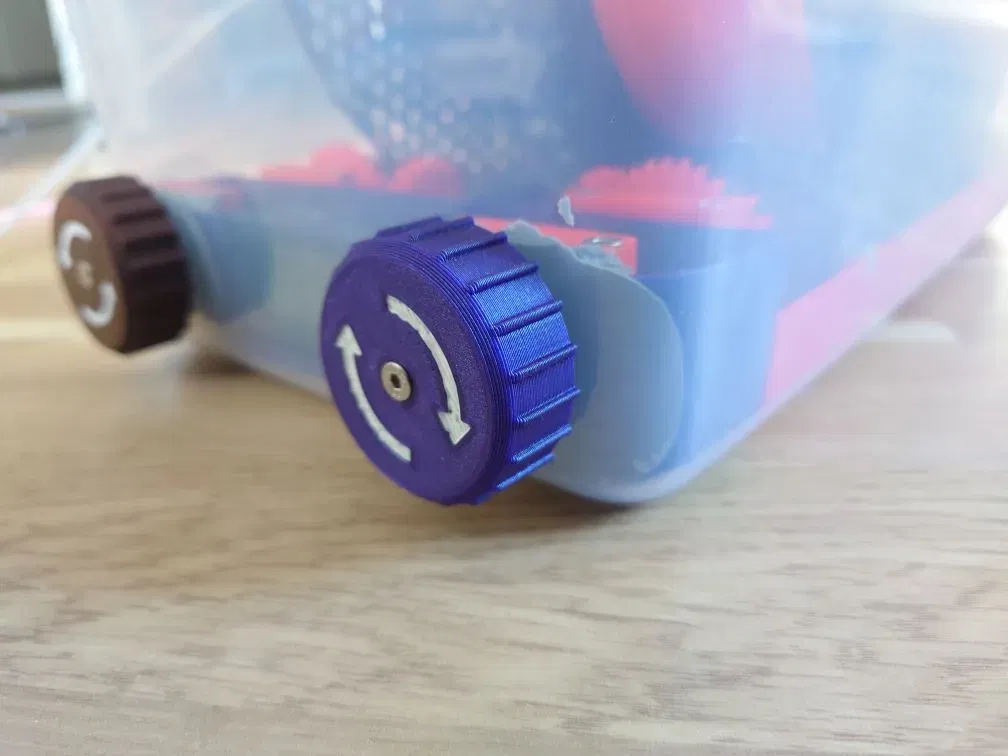

• 1x Nút_phải
• 1x Nút_trái
• 2x Bên trong
• 2x Bên ngoài

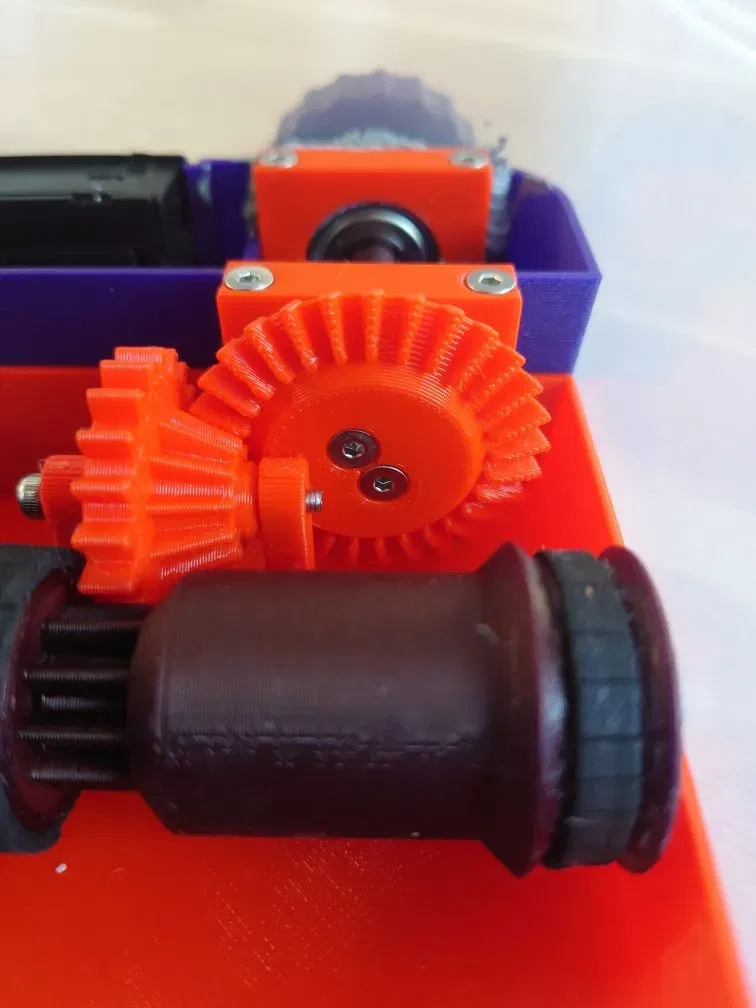

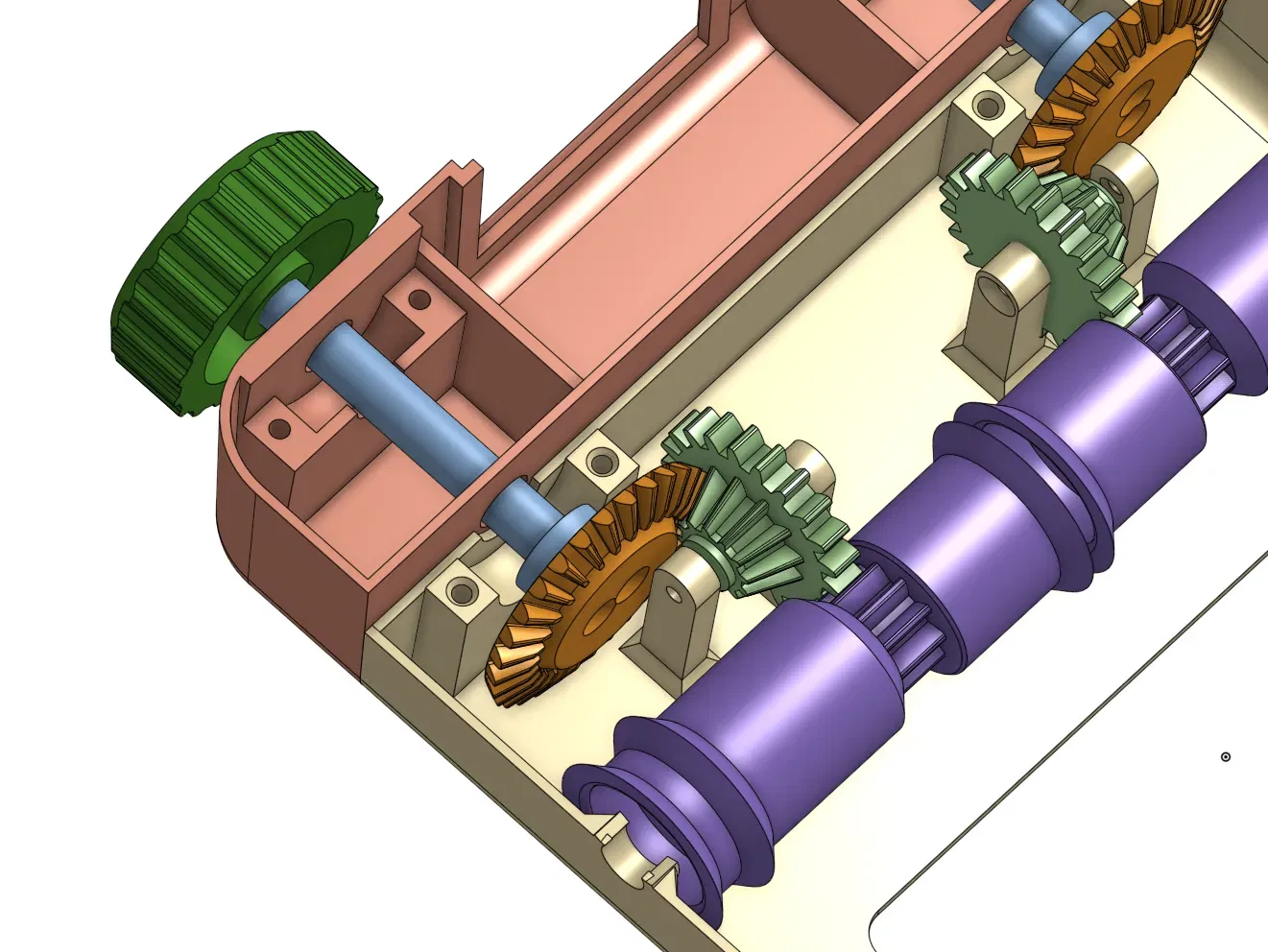

• 2x Bánh răng1
• 2x Bánh răng2

Nút_trái_mũi tên và Nút_phải_mũi tên có thể được sử dụng cho một bản in MMU

Đối với con lăn dài ổn định

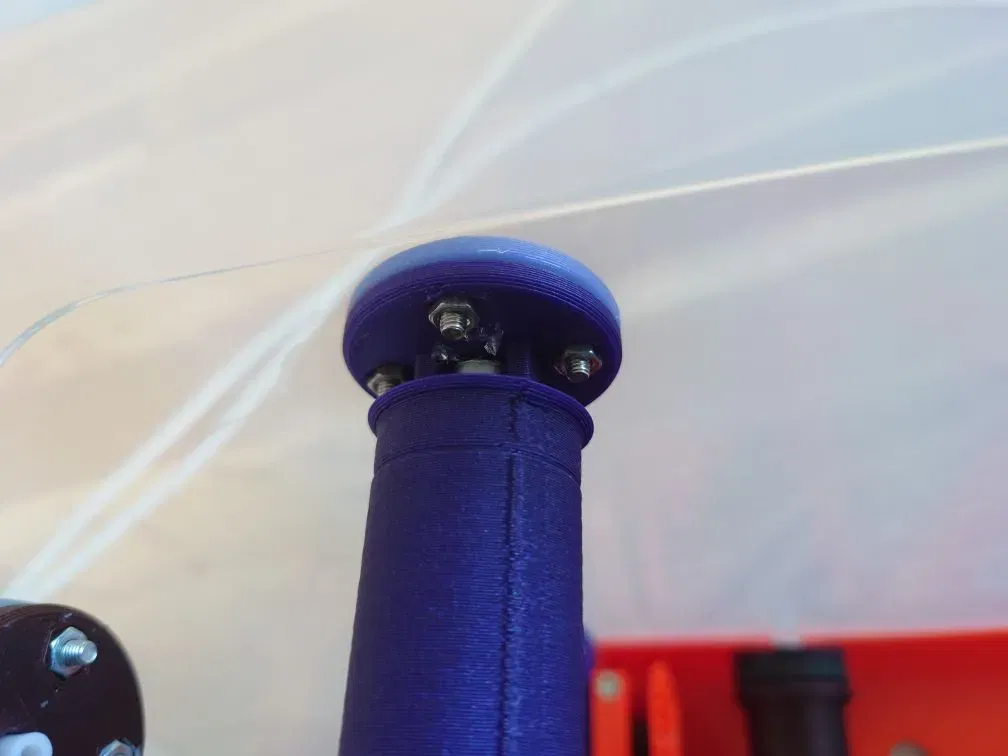

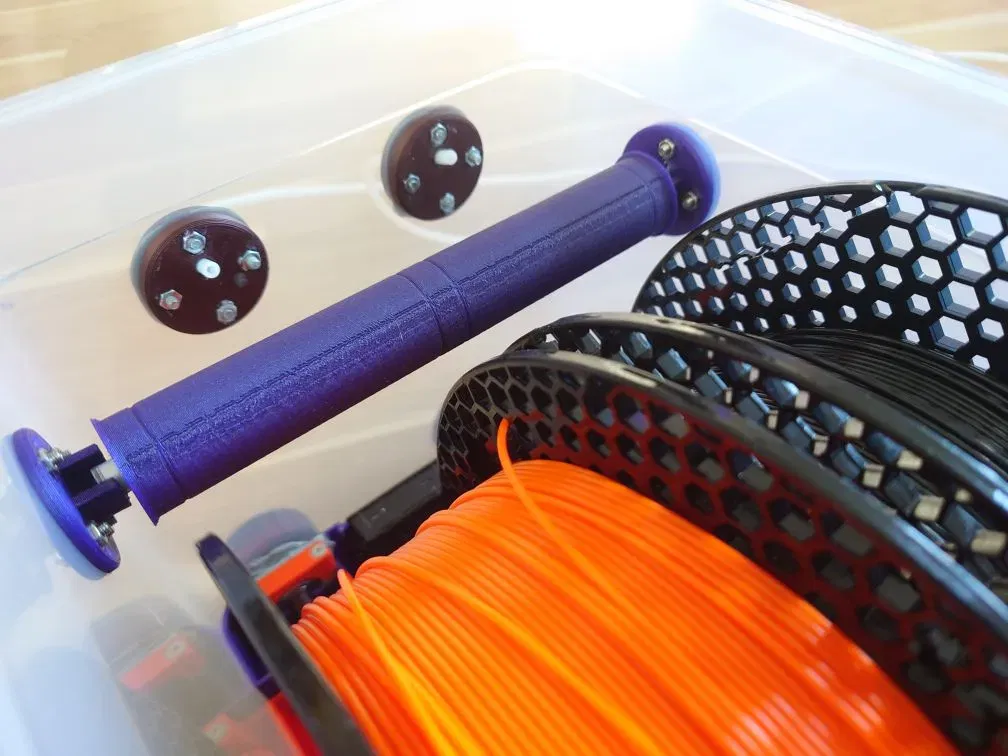

• 1x Con lăn thẳng dài

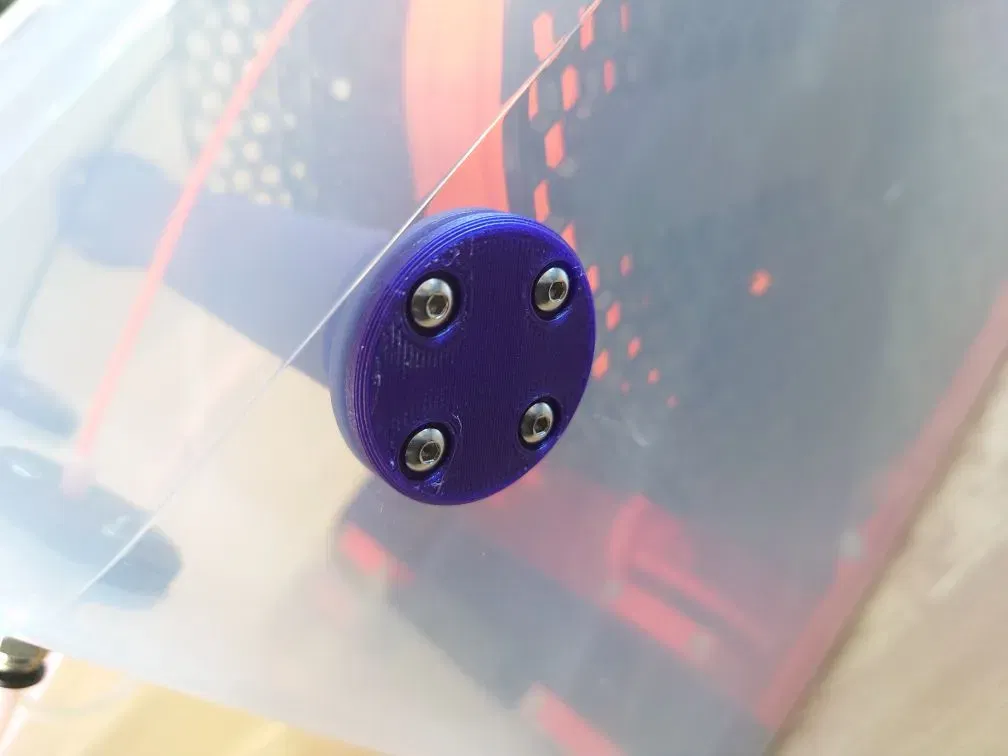

• 2x gắn_con_lăn_bên_trong
• 2x gắn_con_lăn_bên_ngoài

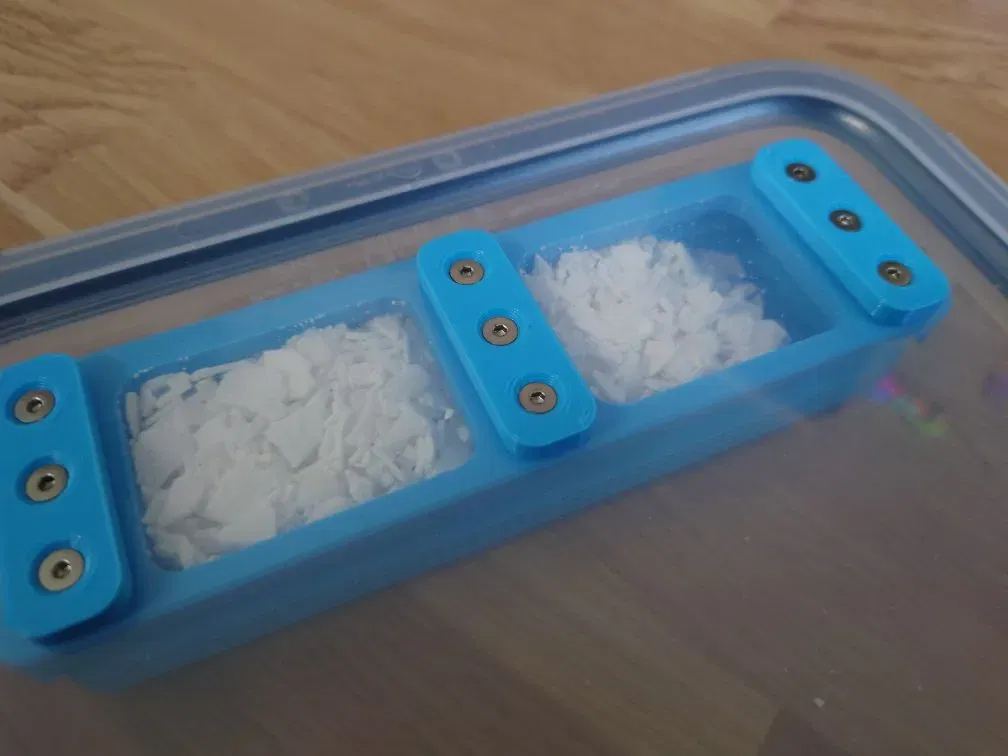

Đối với hộp hút ẩm

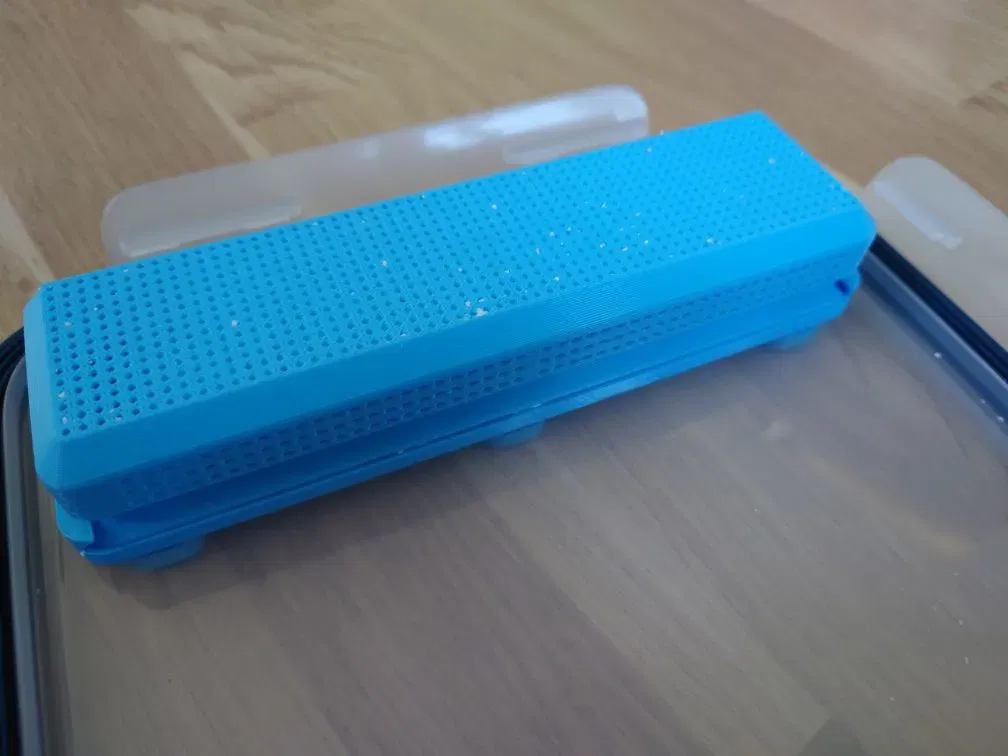

• 3x TấmHộp
• 1x GáHộp
• 1x Hộp

Cài đặt in cho tất cả các bộ phận là

0.3mm chiều cao lớp
