Nhắc nhở tưới nước Lechuza với cảm biến cửa Aqara

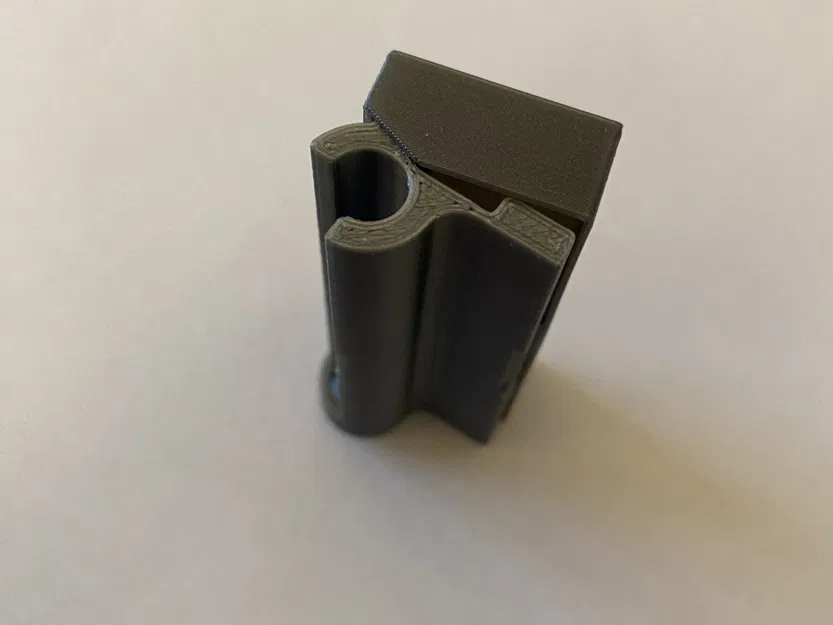

Người giữ chính có một khớp ma sát cho các chỉ báo Lechuza gốc 10mm và 12mm mà không có nắp trong suốt. Để tháo nắp trong suốt, bạn cần tiếp cận các kẹp từ dưới đáy của nắp. Phần mở rộng bù đắp cho độ sâu hơn của que do trọng lượng bổ sung của nam châm. Nó là một nam châm hình trụ N52 10mm x 2mm từ eBay để kích hoạt công tắc reed của PCB AQARA. Nắp sau có thể được kẹp vào nhưng không kín nước. Hãy cẩn thận khi đổ đầy chậu của bạn!

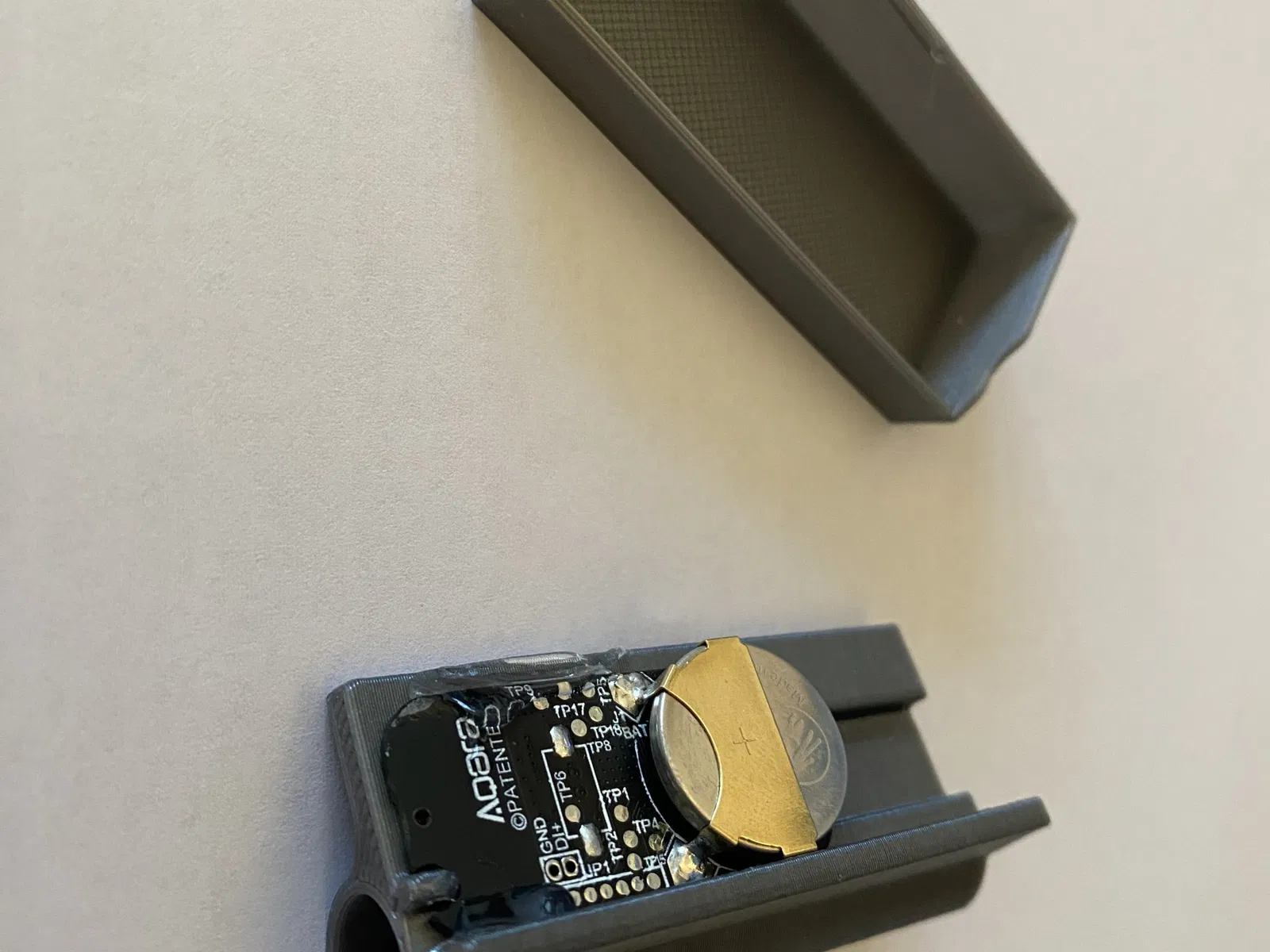

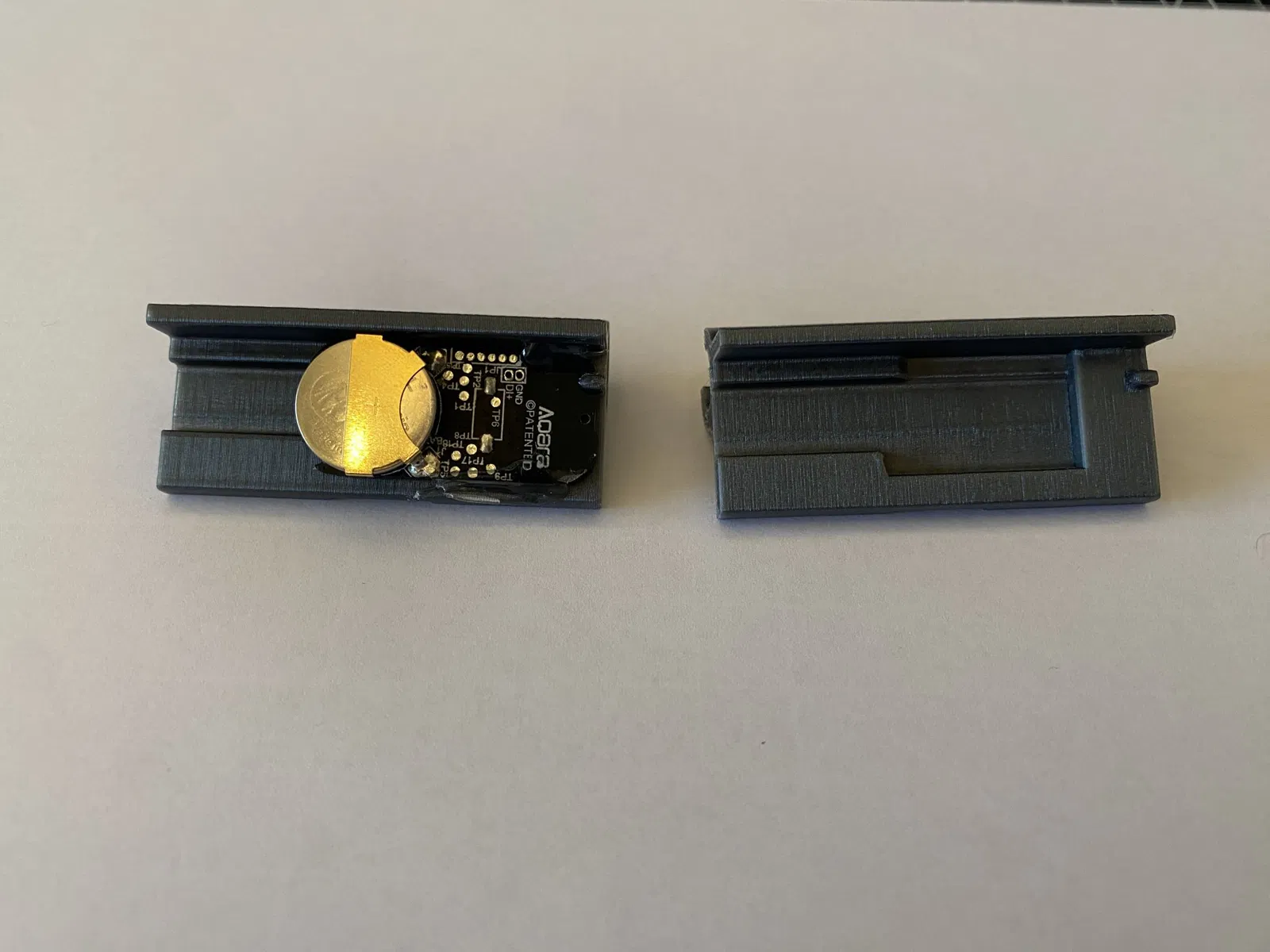

Để gắn PCB của cảm biến cửa Aqara, tôi đã đặt một cái tab nhỏ để đặt nó lên và một chút keo nóng để cố định nó lại (Xem hình ảnh).

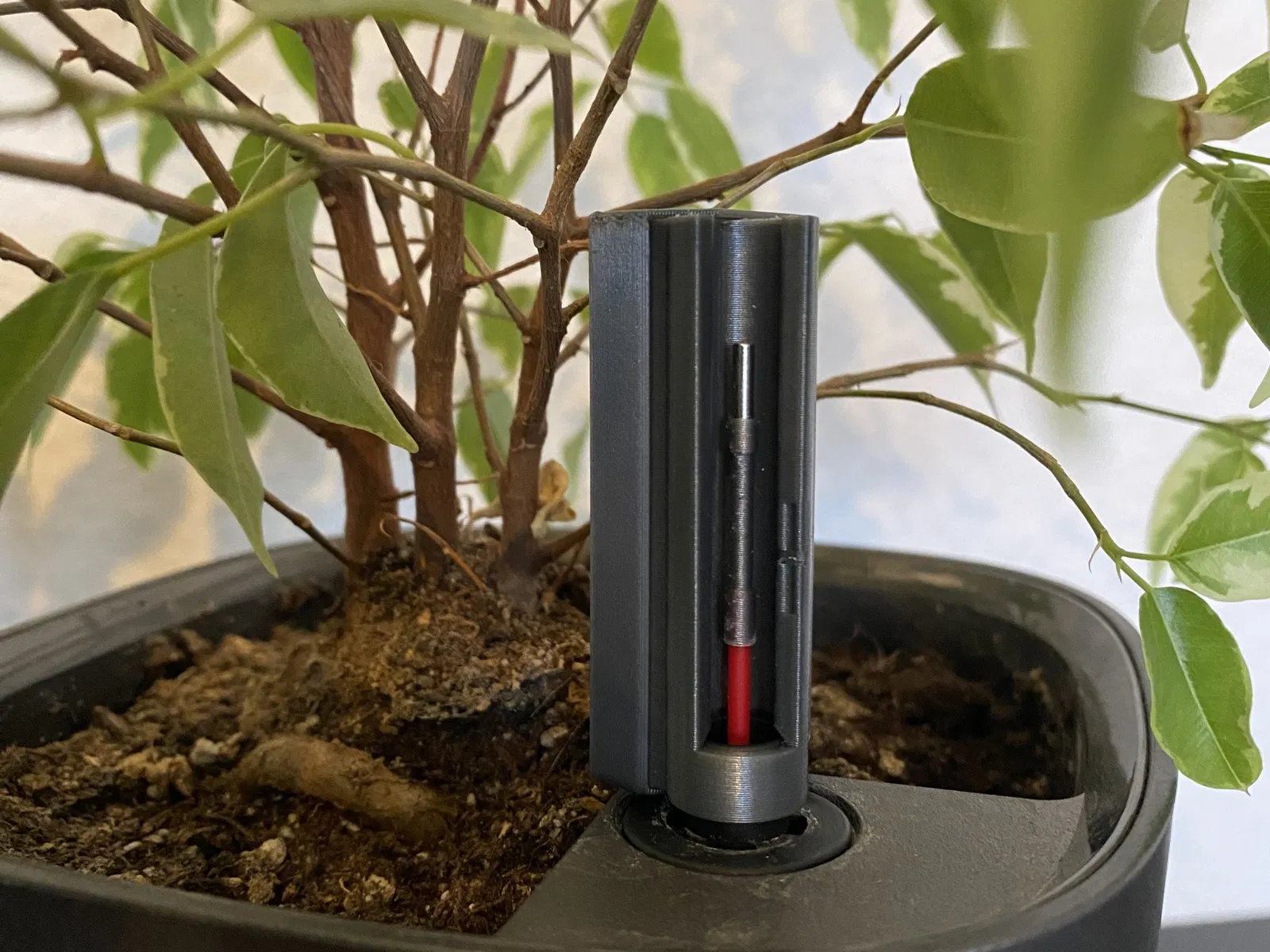

Toàn bộ (Mở) là khi nam châm bằng phẳng với đỉnh, và <20% (Đóng) được đánh dấu ở bên cạnh Người giữ. Một số công tắc reed được hàn theo hướng khác có thể gây ra một số vấn đề kích hoạt. Rút ngắn phần mở rộng từ 2-5mm sẽ giúp ích.

Tất cả đều được in bằng sợi PLA từ DAS FILAMENT. Phần mở rộng chỉ là một Đường viền đơn cho vòi phun 0.4mm. Tôi đã in nó với một viền 5mm.

Tôi sử dụng điều này trong một Quy tắc openHAB gửi thông báo Telegram khoảng mỗi 8 giờ:

var Timer Timer = null rule "cây cần nước"
when Item WaterLevelLowSensor changed or Time cron "0 0 0/2 ? * * *"
then if (WaterLevelLowSensor.state == CLOSED) {//Nếu cảm biến đóng, bắt đầu hoặc lên lịch lại bộ hẹn giờ trong 6 giờ if (Timer === null) { Timer = createTimer(now.plusHours(6)) [|//Sau 6 giờ, gửi một tin nhắn Telegram val telegramAction = getActions("telegram","telegram:telegramBot:Telegram_Bot") telegramAction.sendTelegram("Cây cần nước") Timer = null//Đặt lại bộ hẹn giờ ] } } else {//Nếu cảm biến mở, hủy bộ hẹn giờ if (Timer !== null) { Timer.cancel Timer = null } }
end

Hoạt động tuyệt vời cho tôi khoảng 2 tháng nay.

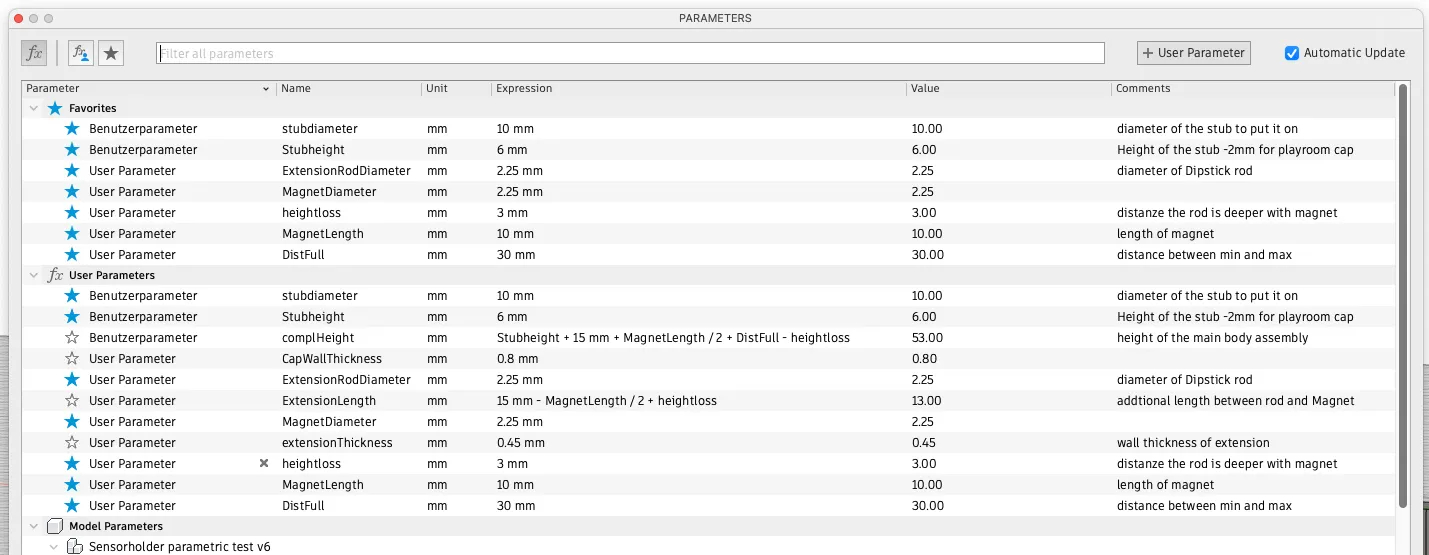

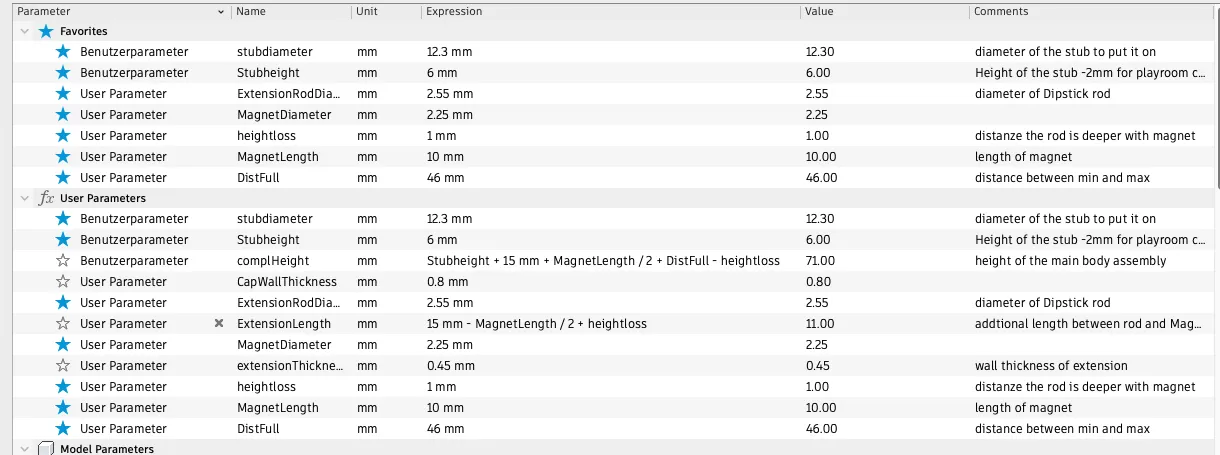

Mẫu được thiết kế trong Fusion360 với các tham số.
