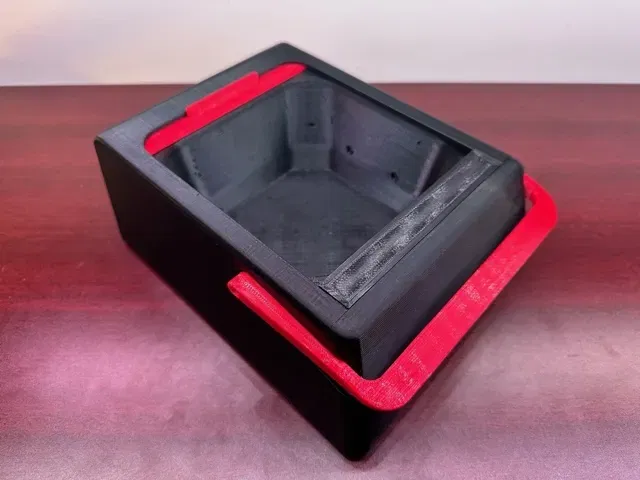

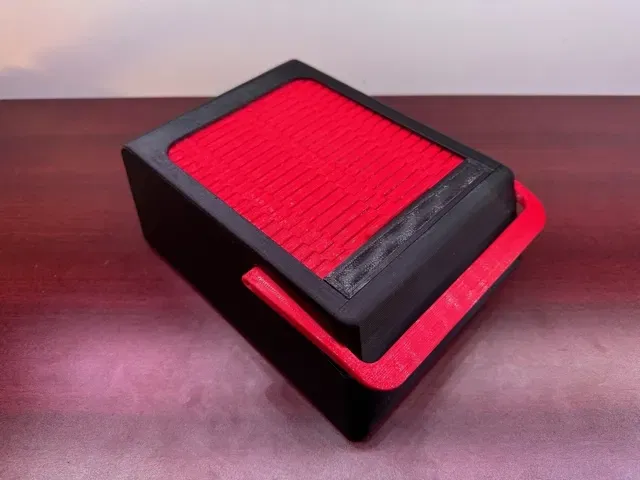

Thùng chứa cửa chớp tự động với lò xo và giảm chấn

Đây là bộ chứa chậm mở cửa.

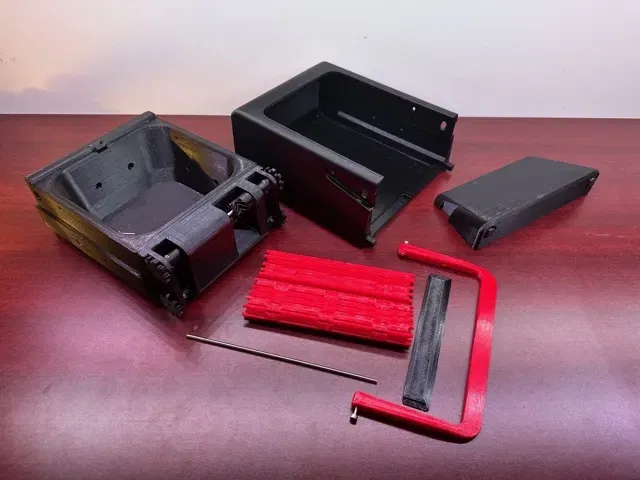

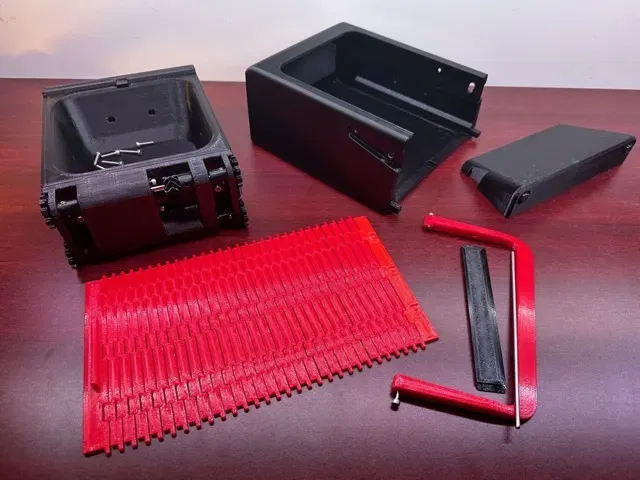

Xem hướng dẫn xây dựng PDF để được trợ giúp lắp ráp.

Bạn sẽ cần các vật liệu sau:

Danh sách chốt:

-3mm Đường kính. 135.5mm dài (SỐ LƯỢNG. 4)

-3mm Đường kính. 159.5mm dài (SỐ LƯỢNG. 1)

Danh sách vít:

-M3 x 20mm dài Vít đầu lục giác (SỐ LƯỢNG. 2)

-M3 x 14mm dài Vít đầu lục giác (SỐ LƯỢNG. 6)

-M3 x 5mm dài Vít đầu lục giác (SỐ LƯỢNG. 2)

-M3 x 4mm dài Vít điều chỉnh (SỐ LƯỢNG. 10)

Phần cứng khác:

-Bộ giảm chấn quay (SỐ LƯỢNG. 1)

-Spring lực không đổi (SỐ LƯỢNG. 2)

-Chân cao su (SỐ LƯỢNG. 4)

Liên kết vật liệu:

-Thép 3mm

-Bộ vít đầu lục giác M3

-Bộ vít điều chỉnh

-Chân cao su

-Lò xo lực không đổi (LCF 025 04 025S)

-Bộ giảm chấn quay (FRN-C2-R301)

Cài đặt in:

Tôi đã in tất cả các phần bằng PETG với độ cao lớp 0.3mm.

Không cần hỗ trợ cho bất kỳ phần in nào.

Máy in của bạn sẽ cần một thể tích xây dựng ít nhất là 180x180x200mm (chiều cao z 200mm)
