Giày bụi cho trục CNC 80mm với ống hút kiểu shopvac

TODO: Lỗ cho vít siết cần được mở rộng một chút. Nó hơi nhỏ cho đầu của vít 10-24. Vít sẽ hoạt động và vừa vặn, nhưng tùy thuộc vào độ chính xác của máy in của bạn và vật liệu, nó có thể làm nứt bản in một chút.

Giày bụi cho trục 80mm.

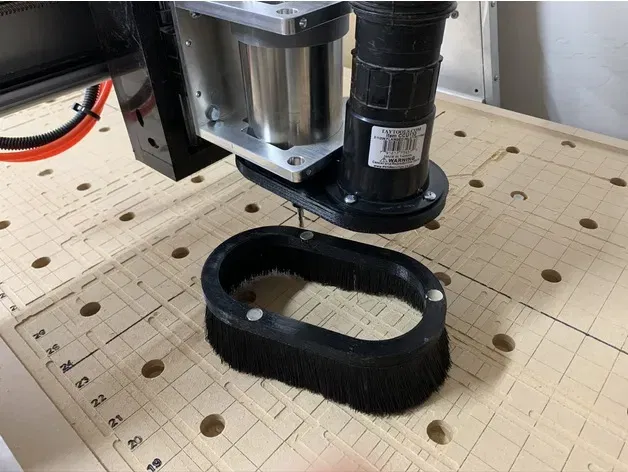

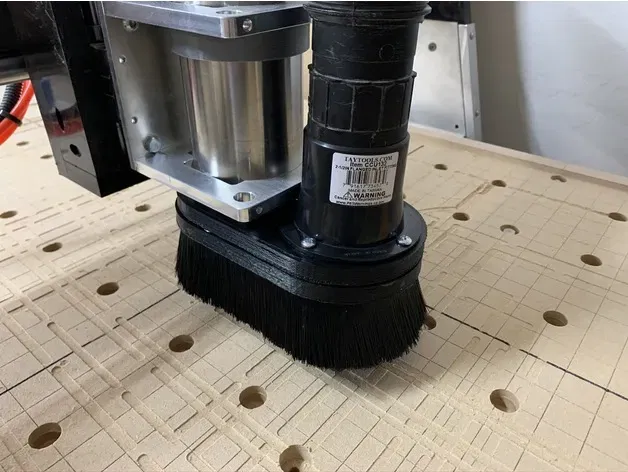

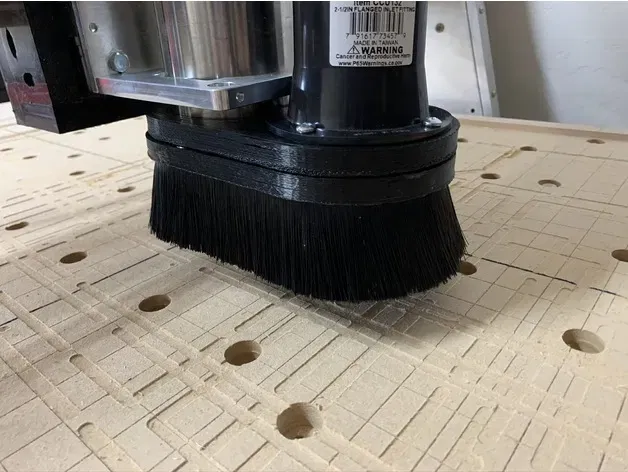

Đây là một chiếc giày bụi sẽ kẹp vào trục CNC 80mm với một đầu hút chân không kiểu shopvac. Nó bao gồm hai mảnh được gắn từ tính cho phép bạn tháo chổi và thay đổi mũi mà không cần tháo toàn bộ cụm.

Đây ban đầu được thiết kế cho CNC Shark HD 24x48 với trục làm mát bằng nước.

Có 3 nam châm giữ phần trên với phần dưới có kích thước 12mm x 3mm.

Lỗ gắn chân không được thiết kế cho bộ chuyển đổi ống hút chân không này:

Amazon.com: Taytools 734579 3.75" Diameter x 2.5" Tall ABS Plastic Dust Port Flange with 2.5" OD Opening for Dust Collector Systems 73457 : Tools & Home Improvement

Bộ chèn ren 10-24: https://www.mcmaster.com/90363a047 Vít 10-24: https://www.mcmaster.com/90272a242 Chổi: https://www.mcmaster.com/7900t5

Các nam châm đã được mua từ Home Depot một thời gian trước và tôi không có thông tin chính xác. Tìm kiếm nam châm 12mm x 3mm và chúng sẽ hoạt động.

Khi các bộ phận được in xong, hãy dán epoxy các nam châm vào các lỗ, chèn các bộ chèn ren, và gắn bộ chuyển đổi hút chân không. Các chổi nên được dán một chút và ép vừa vào rãnh.
