Cái chặn cửa hình bình hoa chế tạo từ trục đơn giản

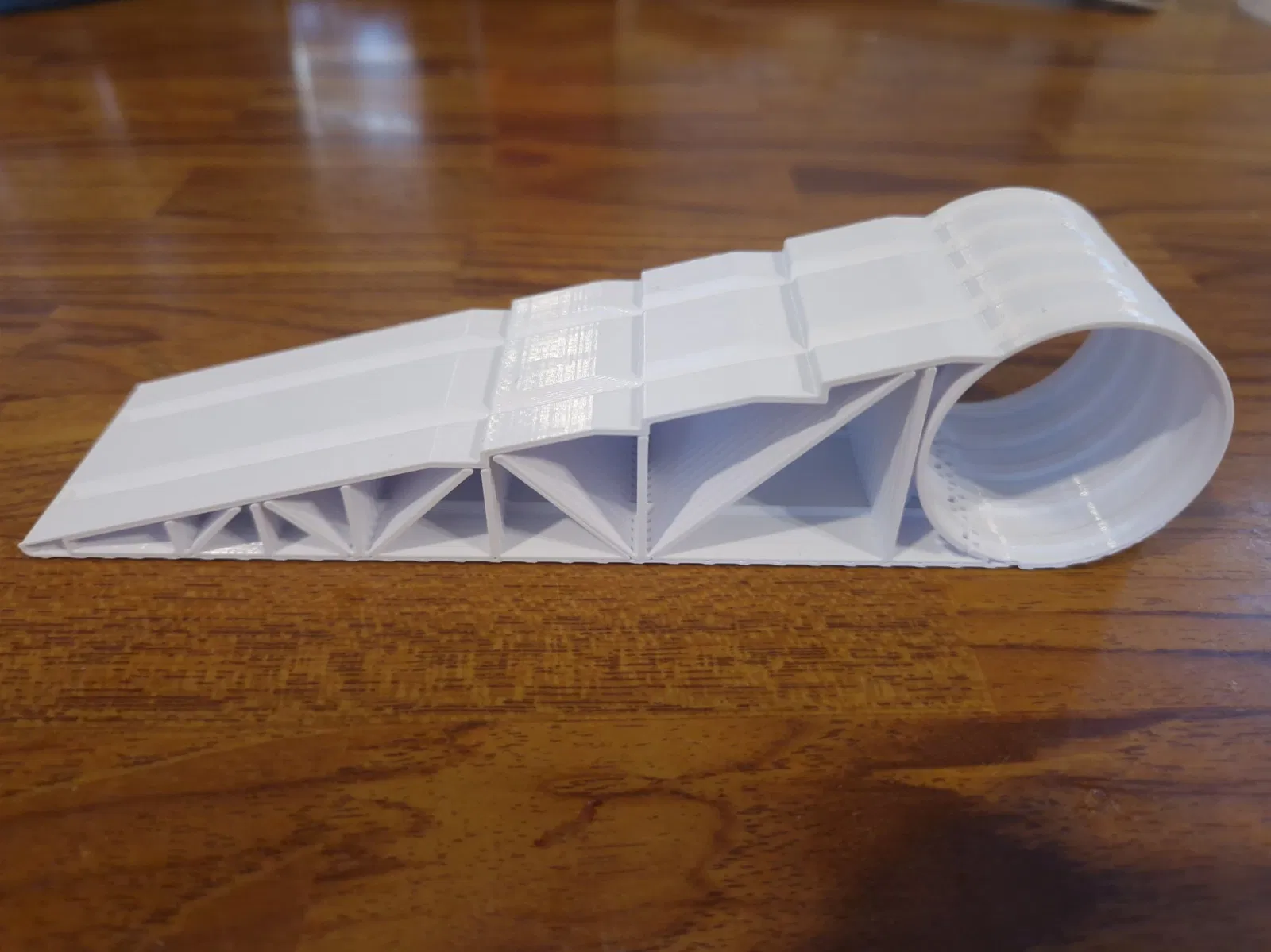

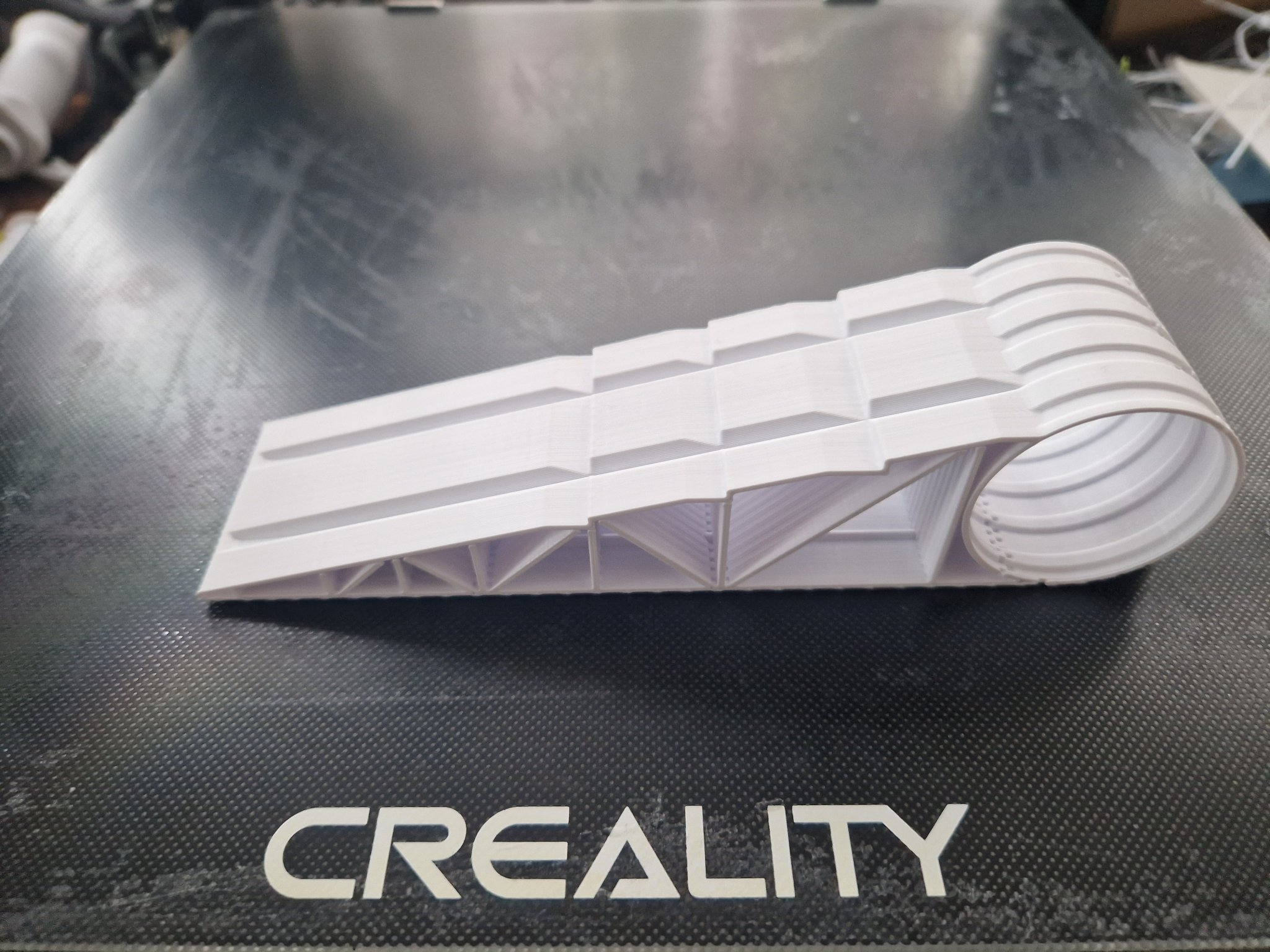

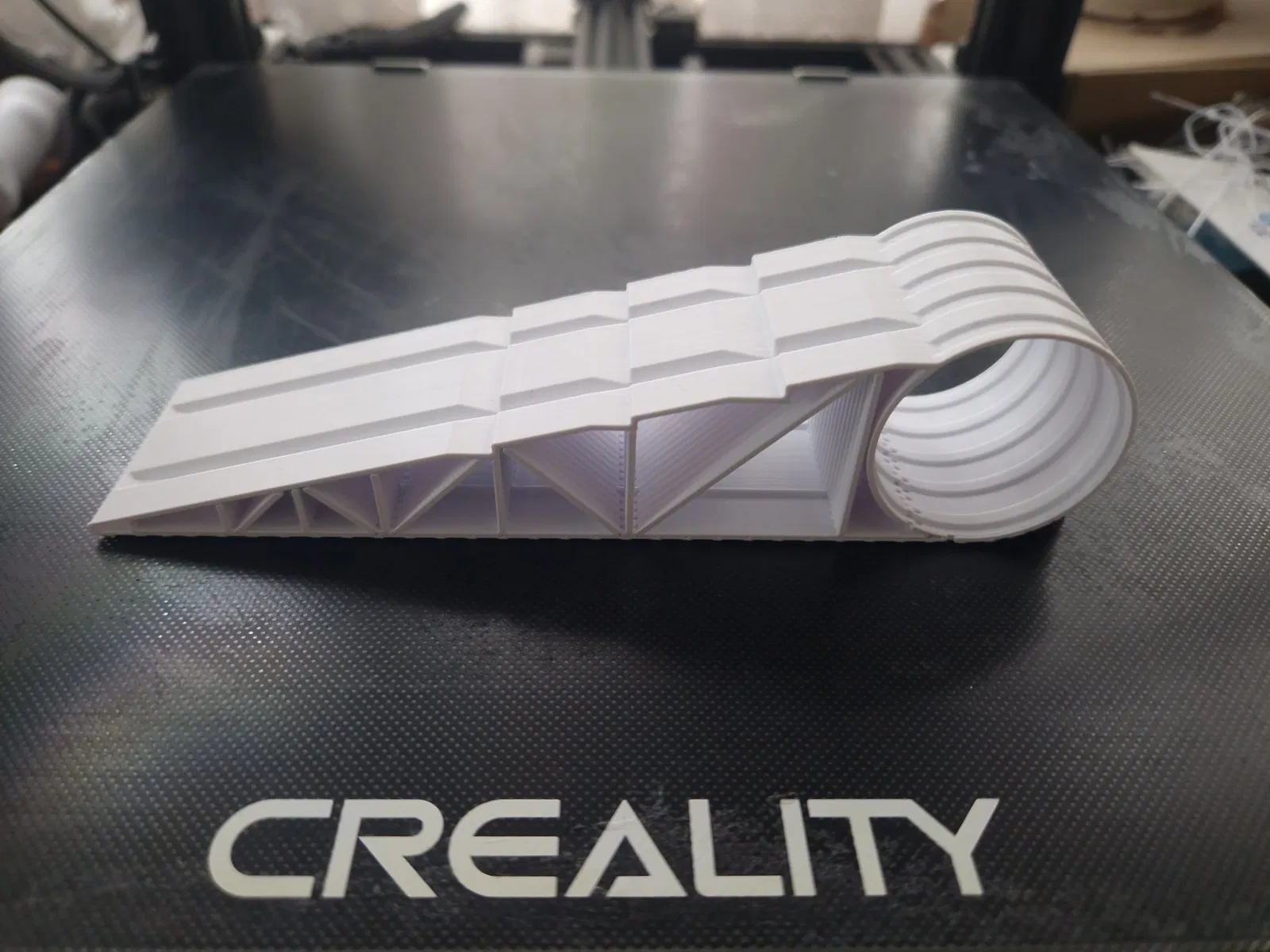

Đây là một giá đỡ cửa phức tạp được thiết kế để in ở chế độ bình. Khác với các mẫu bình phức tạp khác, nó không có "cạnh mở", làm cho nó mạnh mẽ hơn nhiều. Sản xuất một giá đỡ cửa cực kỳ mạnh mẽ để giới thiệu các kỹ thuật sản xuất các bản in chế độ bình thực tế.

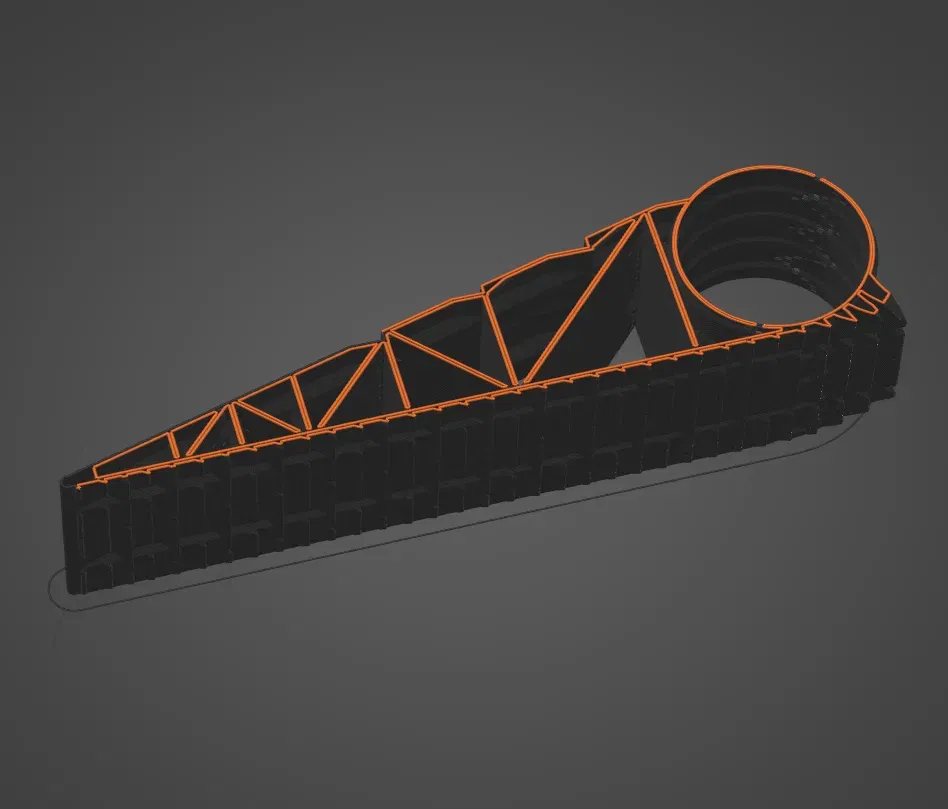

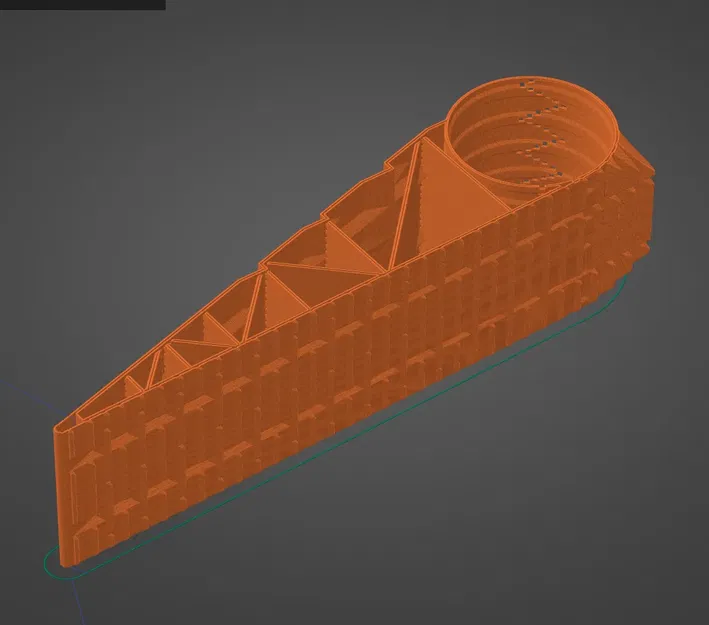

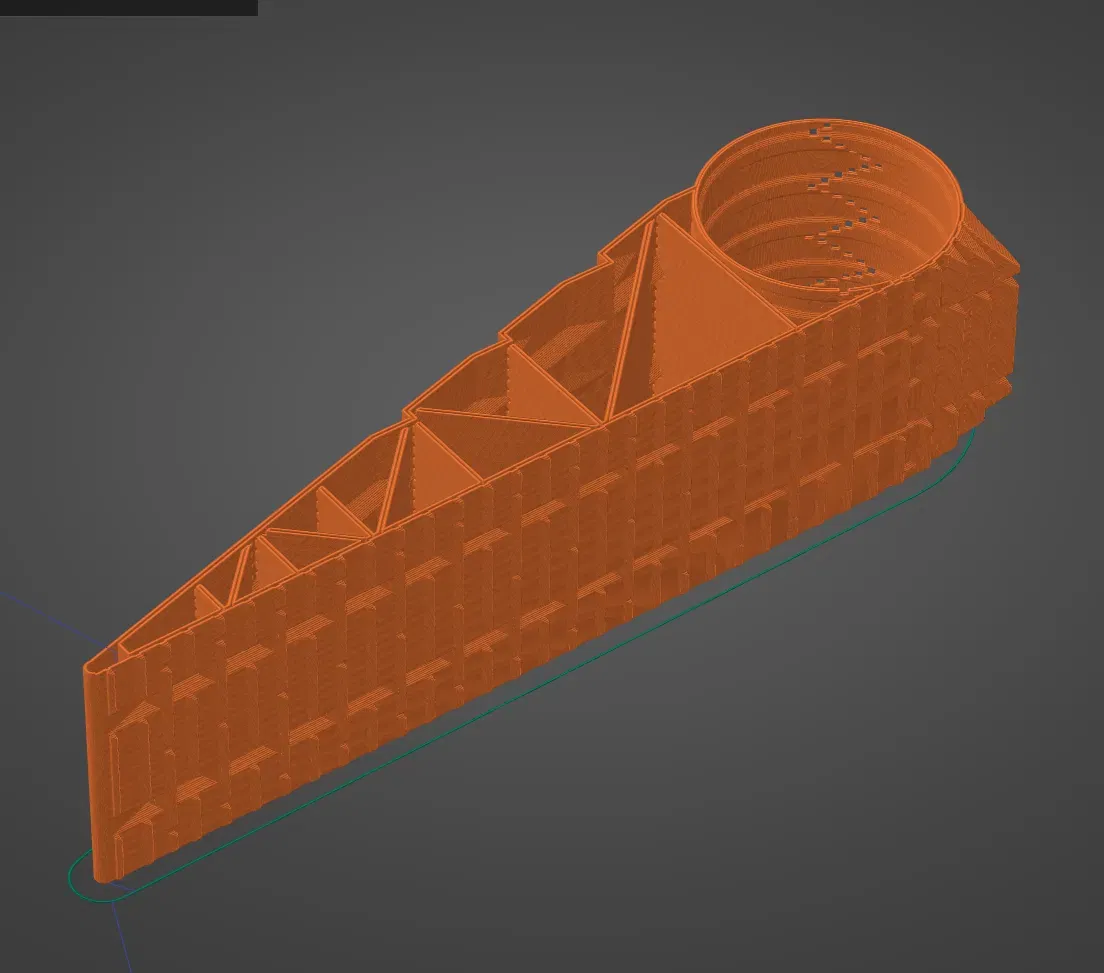

Tôi đã là một fan hâm mộ lâu năm của chế độ bình nhưng tôi không có hứng thú với các bình... Nó có nhiều phẩm chất tích cực nhưng vì những hạn chế của nó, mọi người không sử dụng nó cho các bộ phận thực tế. Khi được cắt trong eSlicer, chỉ bề mặt bên ngoài được in, điều này dẫn đến các bình mỏng manh và lung lay. Nhưng có nhiều kỹ thuật cho phép bạn lừa slicer để in các bộ phận phức tạp với bề mặt bên trong và in các tường dày với nhiều lần đùn.

Hướng dẫn in Chế độ bình không có lớp trên hoặc dưới độ rộng đùn 0.6 chiều cao lớp 0.1 (tùy chọn)

Thời gian in của tôi khoảng 3 giờ, tôi chắc chắn rằng có thể nhanh hơn nhưng tôi không vội vàng in. In với cài đặt tiêu chuẩn báo cho tôi 7:30 giờ, đối tượng rắn sẽ là 5:30 giờ vì vậy tôi gọi đó là một chiến thắng.

Một số mẹo độ dày gấp đôi Hãy tưởng tượng cắt một ống theo chiều dọc như một cái bình, nó sẽ tạo ra một cái bình hình trụ lung lay, vì nó chỉ in bề mặt bên ngoài. Nếu bạn sau đó cắt rất mỏng xuống một bên của ống, slicer sẽ nghĩ rằng bề mặt bên trong là một phần của bề mặt bên ngoài và cũng sẽ in cái đó, nhưng hai bên của vết cắt sẽ không hòa quyện với nhau vì các cạnh bên ngoài không thể chạm vào nhau. Nếu bạn sau đó làm cho độ dày của tường ống mỏng hơn sao cho nó chỉ ở/dưới 2x độ rộng đùn thì khi nó in, các đùn tường bên trong và bên ngoài thực sự sẽ chạm vào và hòa quyện với nhau tạo thành một tường đôi.

bề mặt có lỗ
lấy ống dày gấp đôi mà chúng ta đã làm ở trên, vết cắt tạo thành hình chữ C và làm yếu đi, nhưng máy cắt chỉ nhìn thấy đối tượng theo các lớp ngang, vì vậy ống phải được cắt để thủ thuật hoạt động, nhưng không nhất thiết phải cắt ở cùng một vị trí mỗi lớp.

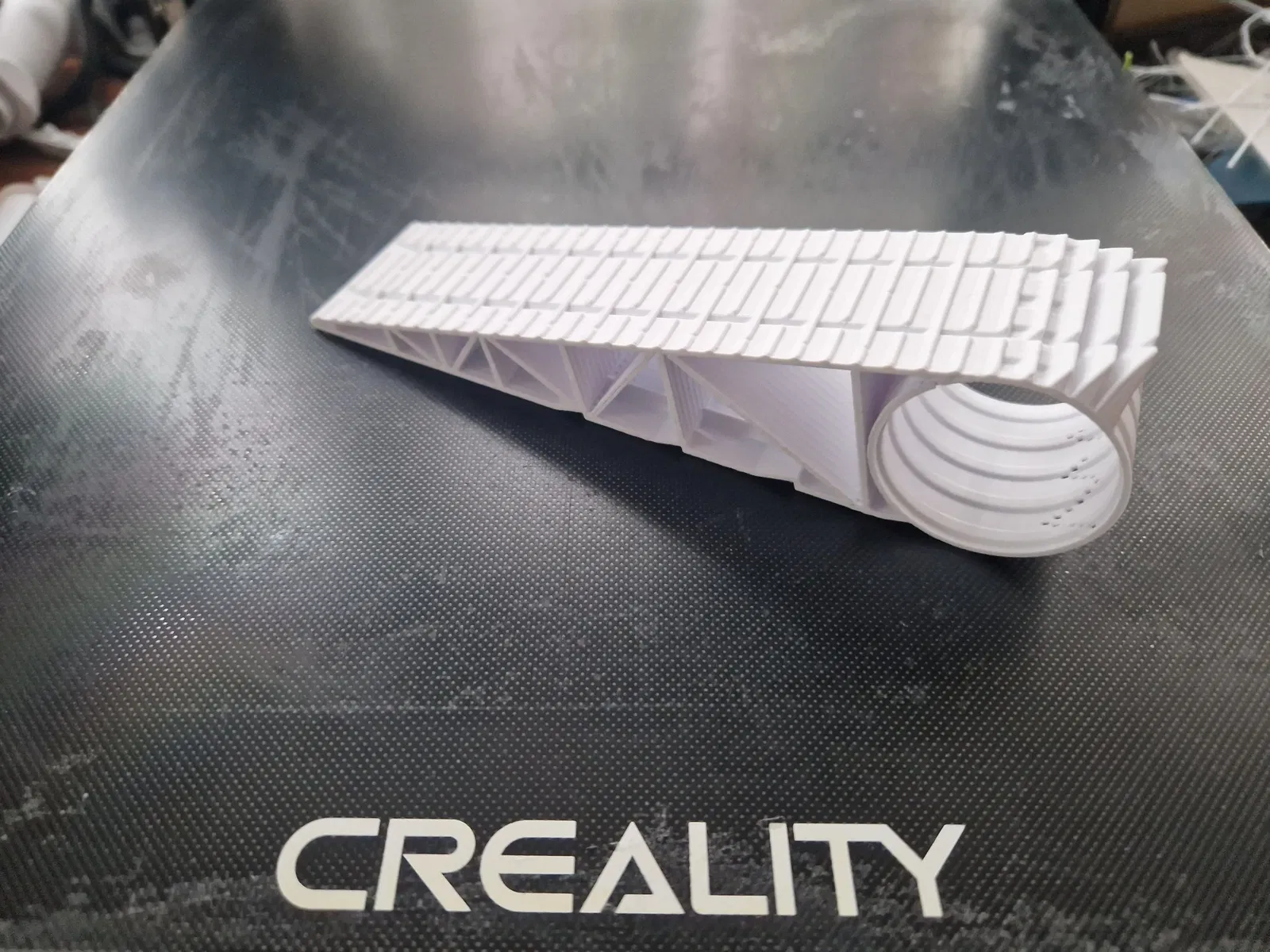

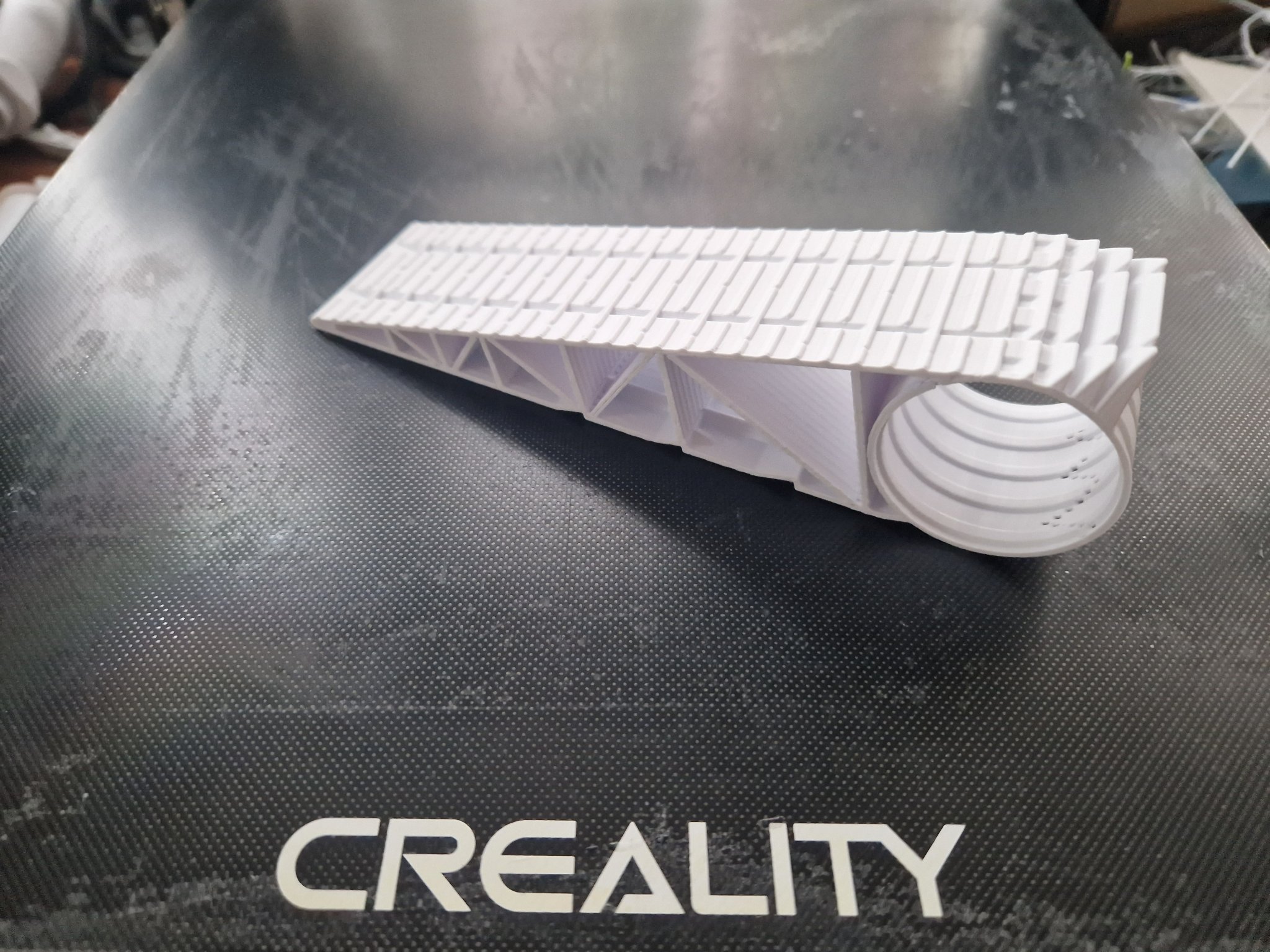

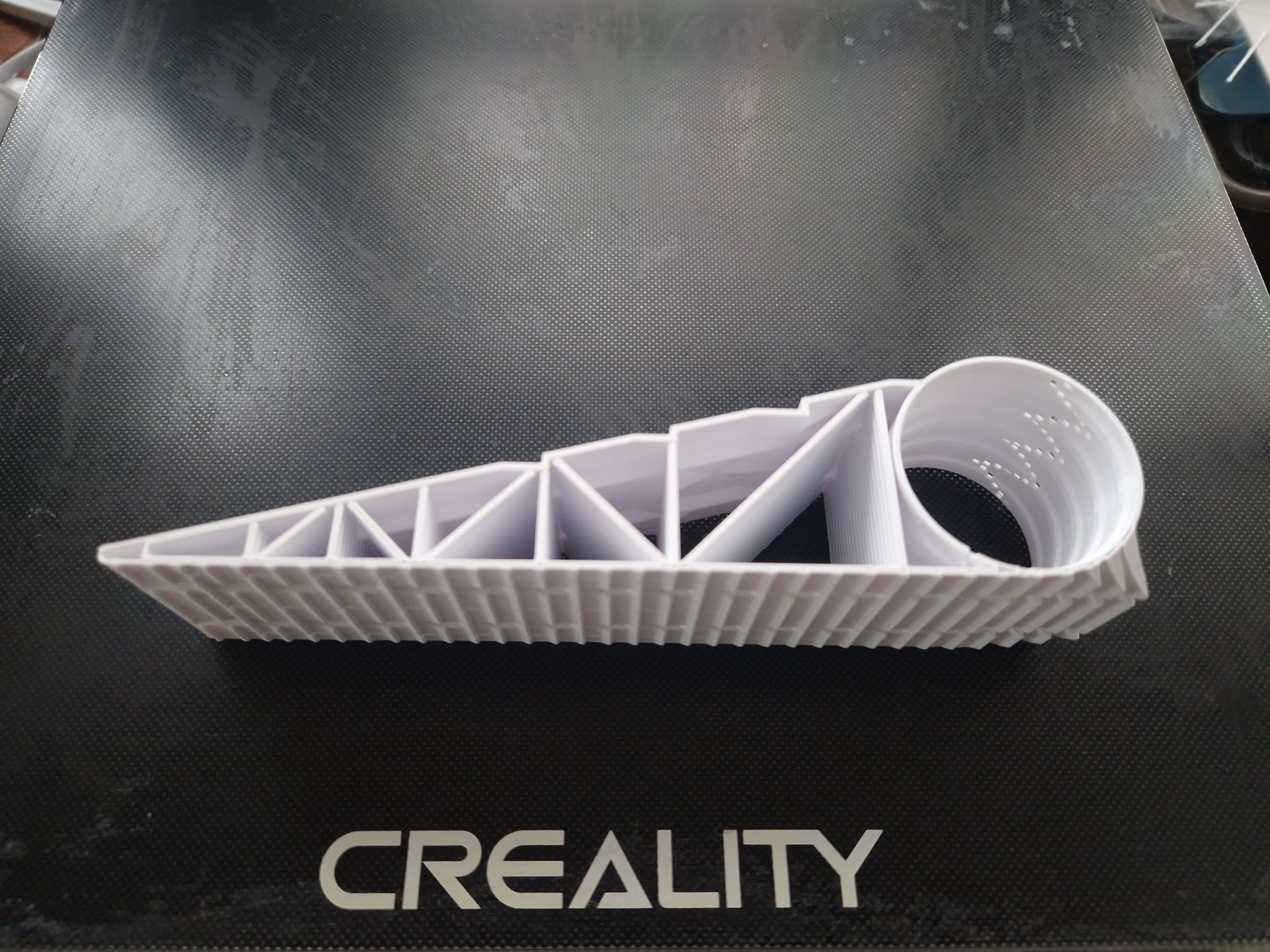

Trong mô hình này, vị trí cắt thay đổi mỗi 1mm để thể hiện kỹ thuật và tạo thành một tính năng thiết kế, nhưng có thể thực hiện các vết cắt rất nhỏ trên mỗi lớp mà thậm chí không nhìn thấy.
Chúng thực sự có thể hiển thị ít hơn các dấu hiệu thay đổi lớp vì không có sự rút lui.
Khi lớp tiếp theo đến để in qua vết cắt bạn đã thực hiện ở lớp trước, nó sẽ đơn giản in qua nó, cầu nối khoảng trống nhỏ và kết nối lại với nhau.

Có nhiều kỹ thuật khác, một khi bạn hiểu các quy tắc của chế độ bình hoa, bạn có thể bắt đầu suy nghĩ về những cách để vượt qua chúng.
Hãy tưởng tượng nếu Prusa cho chúng ta tùy chọn tắt chúng đi…

Tham gia Chiến dịch của tôi!

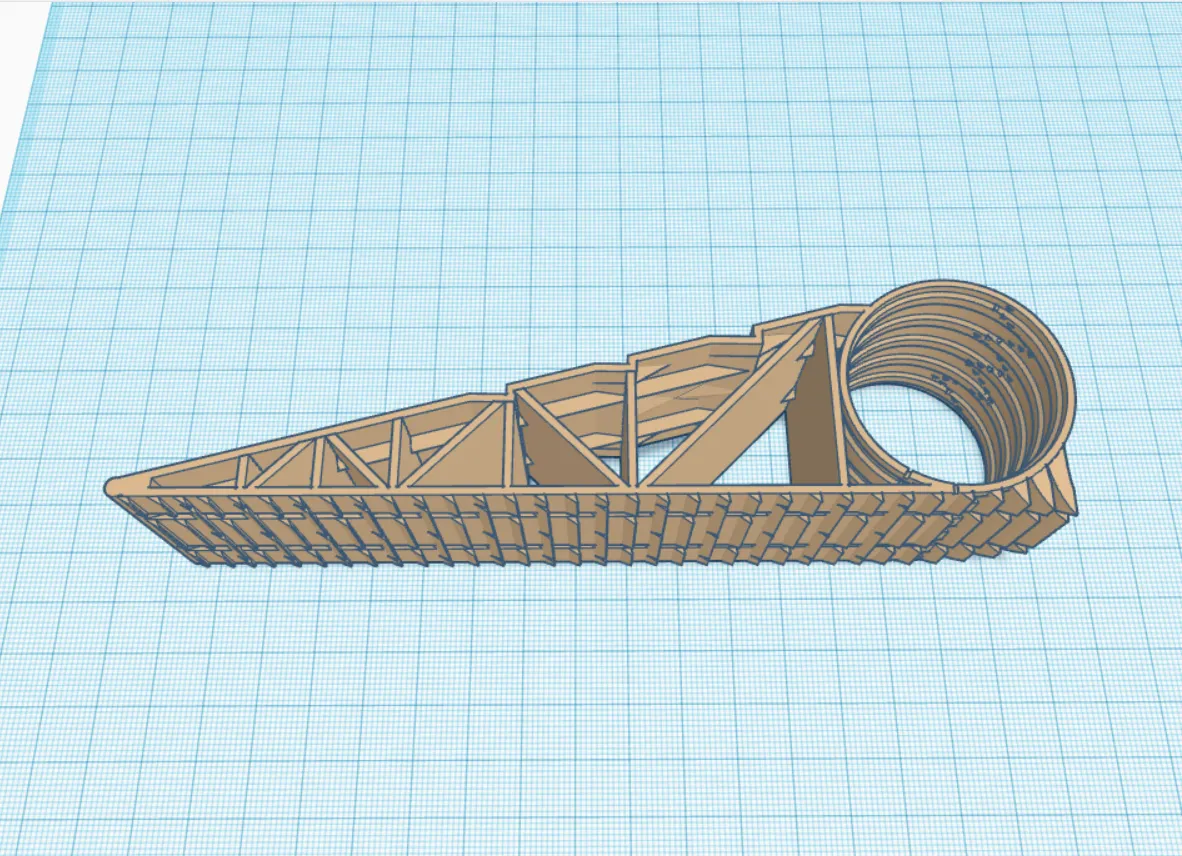

Việc làm cho bản in này cắt chính xác là một cơn ác mộng, hình dạng chặn cửa cơ bản mất vài phút nhưng việc làm cho các vết cắt chế độ bình hoa hoạt động hoàn hảo mất hàng giờ.
Bề mặt lệch một phần mm gây ra cho máy cắt không in được một số phần của mô hình, để lại các lớp bị thiếu. Nó giống như viết hướng dẫn để cố gắng khiến máy cắt diễn giải mô hình theo cách bạn muốn.

Nhiều mẹo tôi đã sử dụng thực sự nên được tích hợp vào máy cắt.
Thay vì chế độ bình hoa chỉ là một ô kiểm đơn giản để bật và tắt.
Chúng ta có thể có một menu nâng cao trong máy cắt Prusa cho phép bạn kích hoạt một số mẹo này, mở ra một thế giới khả năng.

Hãy để lại một bình luận nếu bạn muốn Prusa theo đuổi điều này, hy vọng họ sẽ nhận thấy.
