Nâng cấp trục Y cho máy in Prusa MK2.5S+

Vì vậy, đây là một tập hợp của nhiều thiết kế mà tôi đã thấy nhưng tôi không hoàn toàn hài lòng với chúng…

Với tất cả những điều này, bạn chỉ cần siết chặt mọi thứ lại với nhau và nó sẽ đơn giản được căn chỉnh, ngoại trừ "Y Front" mà bạn cần đo, nhưng cái đó thì dễ…

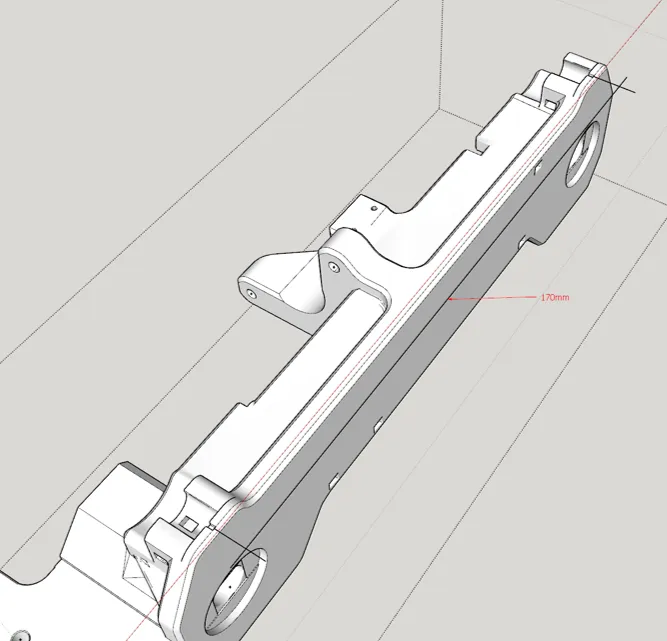

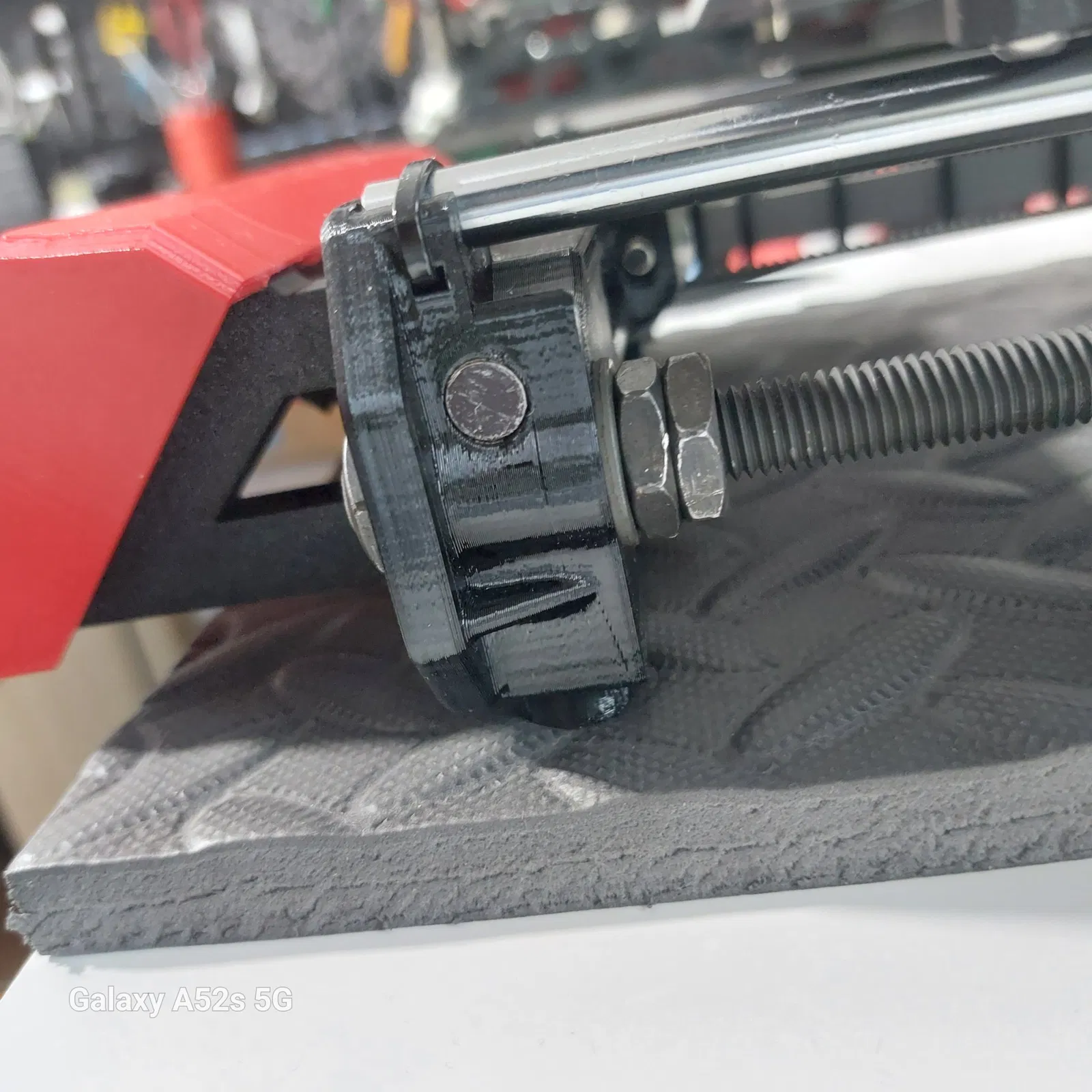

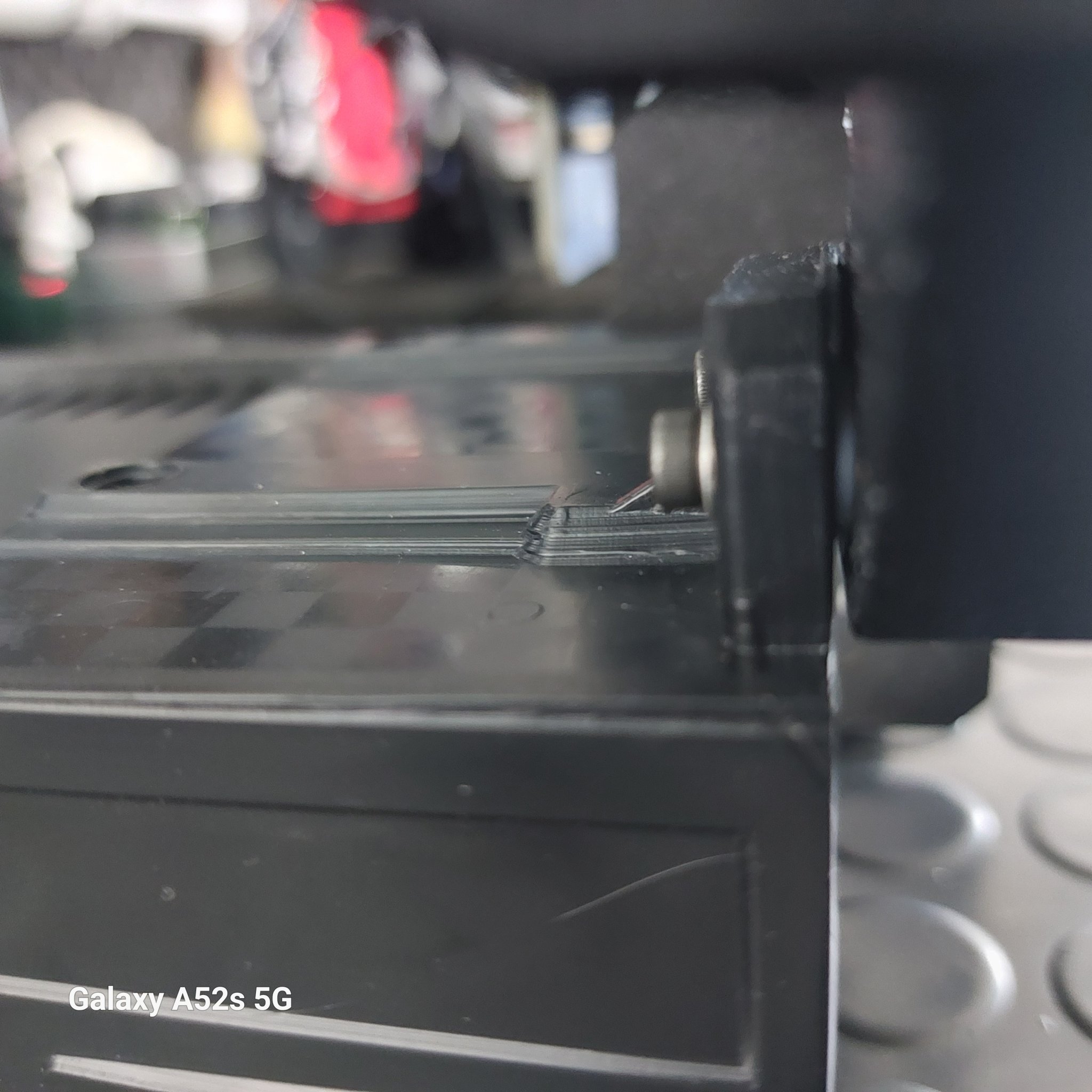

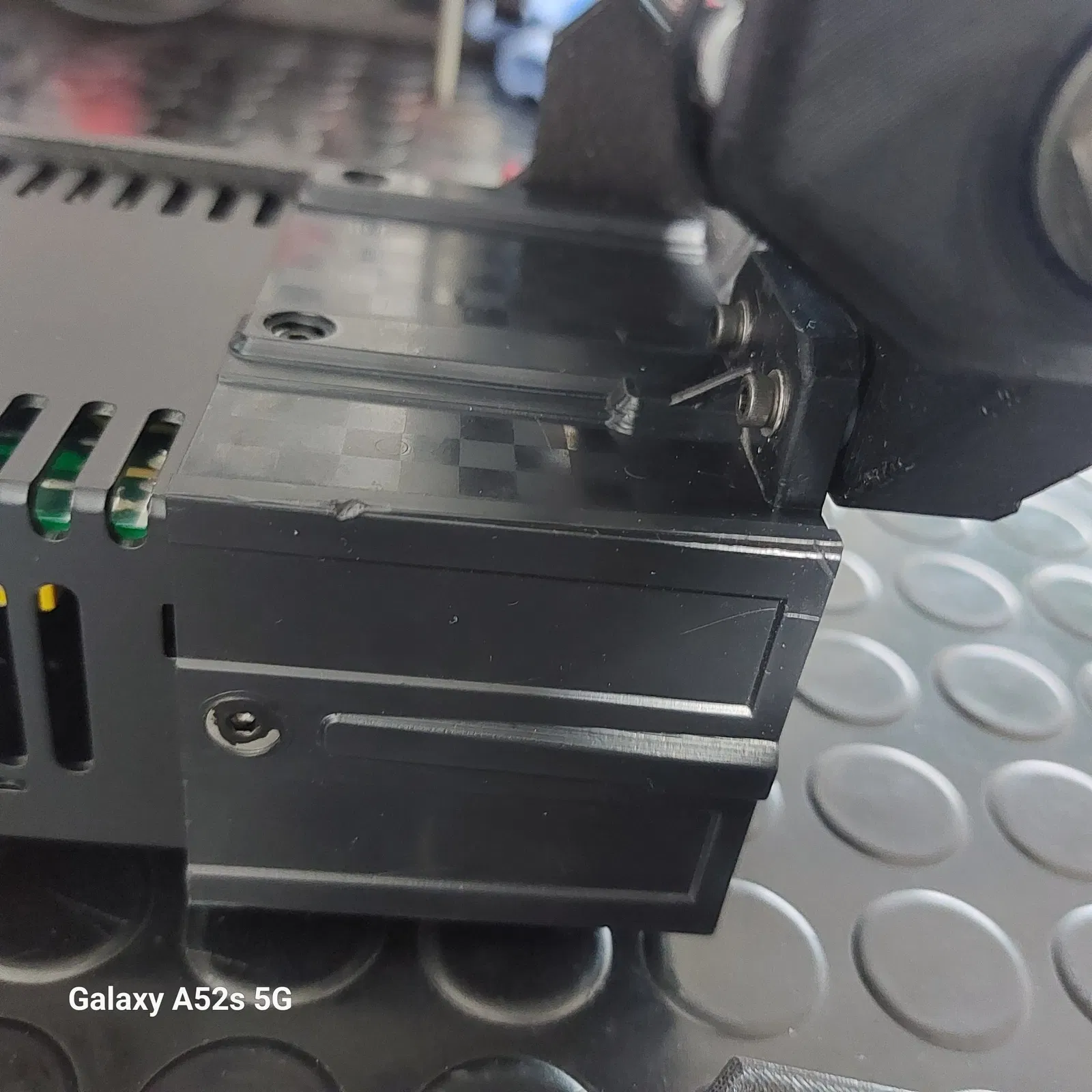

Tôi đã sử dụng PET-G cho tất cả các phần ngoại trừ “Foot Pads” mà rõ ràng là TPU và “Y Belt Holder” mà tôi đã sử dụng ASA mặc dù tôi nghĩ PET-G là đủ. Ghép tất cả lại với nhau, siết chặt mọi thứ, sử dụng một bề mặt phẳng để đảm bảo mọi phần đều nằm trên cùng một mặt phẳng và không bị lung lay, sau đó sử dụng thước vuông để xem khung có vuông góc hay không, nếu cần, sử dụng đệm giữa PSU và Y Back (xem ảnh), để đảm bảo khung là vuông góc, mặc dù nó nên như vậy vì một trong những chức năng của “Middle part” chính là để giữ cho khung vuông góc, bạn chỉ cần đảm bảo không có khoảng trống giữa PSU và “Y Back” và nếu có, hãy sử dụng đệm. Các phần Y Front và Y Back không có 170mm giữa các thanh, chúng có 171mm, đó là vì tôi nhận ra rằng sau khi in, sự co lại của vật liệu sẽ không cho tôi 170mm cần thiết, trong trường hợp của tôi, 171mm trong thiết kế là cần thiết, vì vậy lời khuyên của tôi là, in một trong số chúng, tôi đã làm một số dấu trên đỉnh (xem ảnh) nơi các thanh đi để dễ dàng đo khoảng cách, kiểm tra xem nó có 170mm sau khi phần hoàn toàn nguội hay không, nếu có, hãy tiếp tục, nếu không, hãy hỏi tôi khoảng cách bạn cần và tôi sẽ cung cấp các tệp. ĐẢM BẢO KHÔNG CÓ SỰ BIẾN DẠNG TRÊN TẤT CẢ CÁC PHẦN NÀY!!! Tôi thích thực hiện một quá trình làm nguội từng bước của các phần để đảm bảo không có sự biến dạng, rõ ràng là hãy chắc chắn rằng bạn có độ bám dính tốt trên giường, sau khi in, tôi để giường nguội xuống 60º và để nó ở đó khoảng 20 phút, sau đó tôi để nó nguội xuống 40º thêm 20 phút nữa, sau đó là làm nguội hoàn toàn, điều này sẽ cho phép vật liệu ổn định và không bị biến dạng, điều này rất quan trọng cho “Y Front” và “Y Back”. Bạn sẽ cần một số vít và đai ốc M3:

Y Motor - 3x Vít M3x12

- 1x Vít M3x25

Giá đỡ LCD - 2x vít M3x12

- 2x đai ốc M3

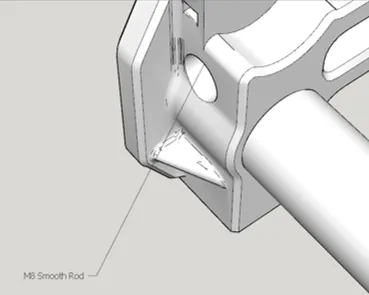

Bạn cũng sẽ cần 2x thanh trượt mịn 186mm đường kính 8mm để chèn vào “Y Back” và “Y Front” để gia cố, điều này tránh việc uốn cong từ lực căng của dây đai Y (Xem ảnh). Có một giá đỡ dây đai kiểu MK3 được bao gồm trong các tệp, hoạt động với công tắc cuối MK2 nhưng cho phép điều chỉnh lực căng dây đai, hãy làm theo hướng dẫn lắp ráp MK3 để tìm ra các vít bạn cần và cách nó hoạt động. Có một “kẹp dây LCD” để phù hợp với “Spacer”, cho phía trước hãy sử dụng những cái gốc từ Prusa. Các vòng bi của bàn nhiệt được cố định bằng cách sử dụng “Dây đai vòng bi” từ thiết kế này:

Về cài đặt in, hãy sử dụng giống như bất kỳ bộ phận Prusa nào khác, không cần hỗ trợ. Các thiết kế được sử dụng để đạt được công việc này:

Tôi tin rằng thiết kế gốc thuộc về @pcky_220851, và chắc chắn hầu hết ý tưởng đến từ thiết kế này.
