Vỏ bàn phím cơ Cherry MX v3 cho dự án mã nguồn mở

Giới thiệu

Bàn phím TKL cho dự án bàn phím mã nguồn mở mà bạn có thể tìm thấy trên GitHub.

Tính năng

Bàn phím là mô-đun, danh sách dưới đây mô tả cấu hình mặc định mà tôi đang thử nghiệm:

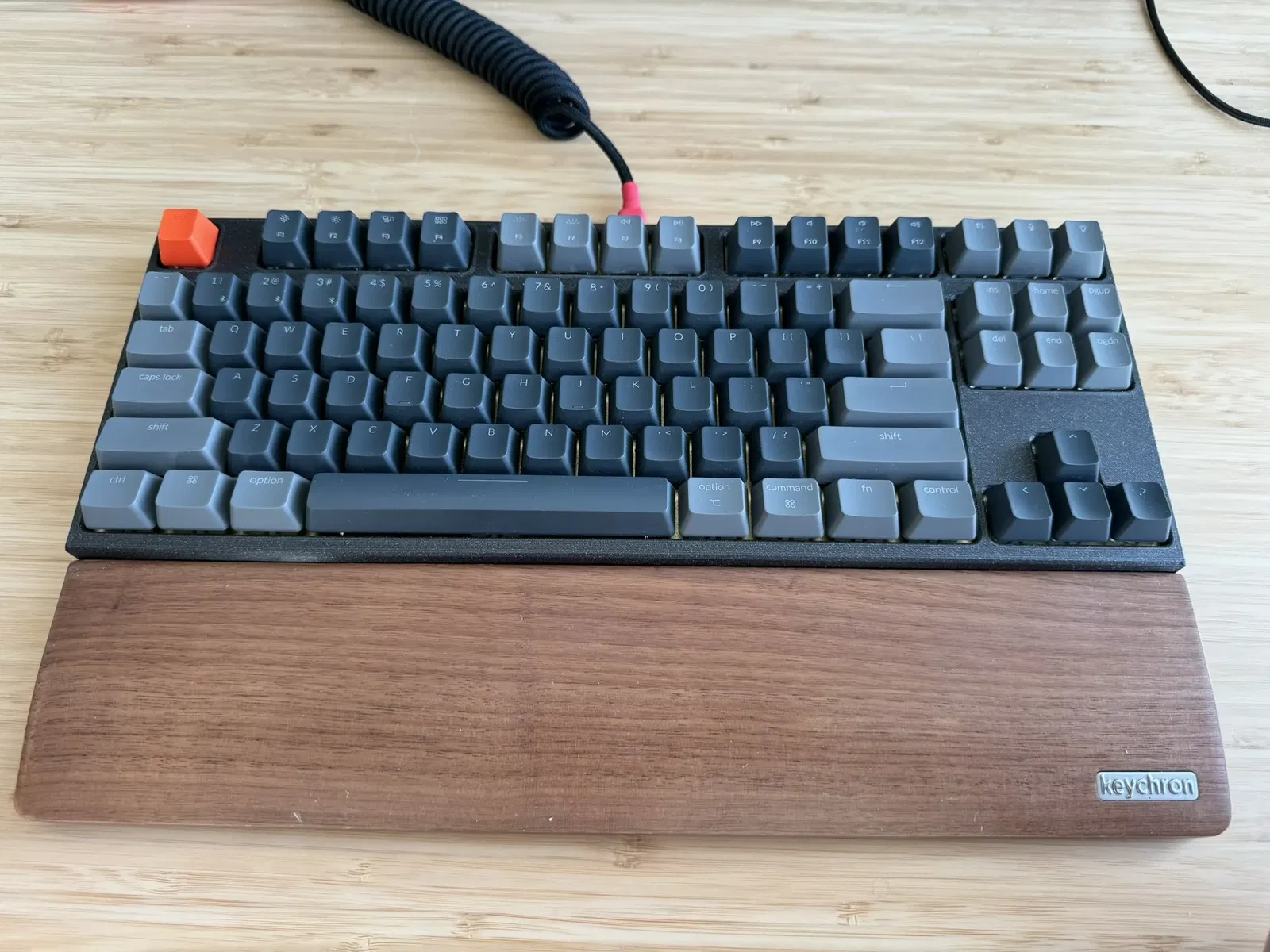

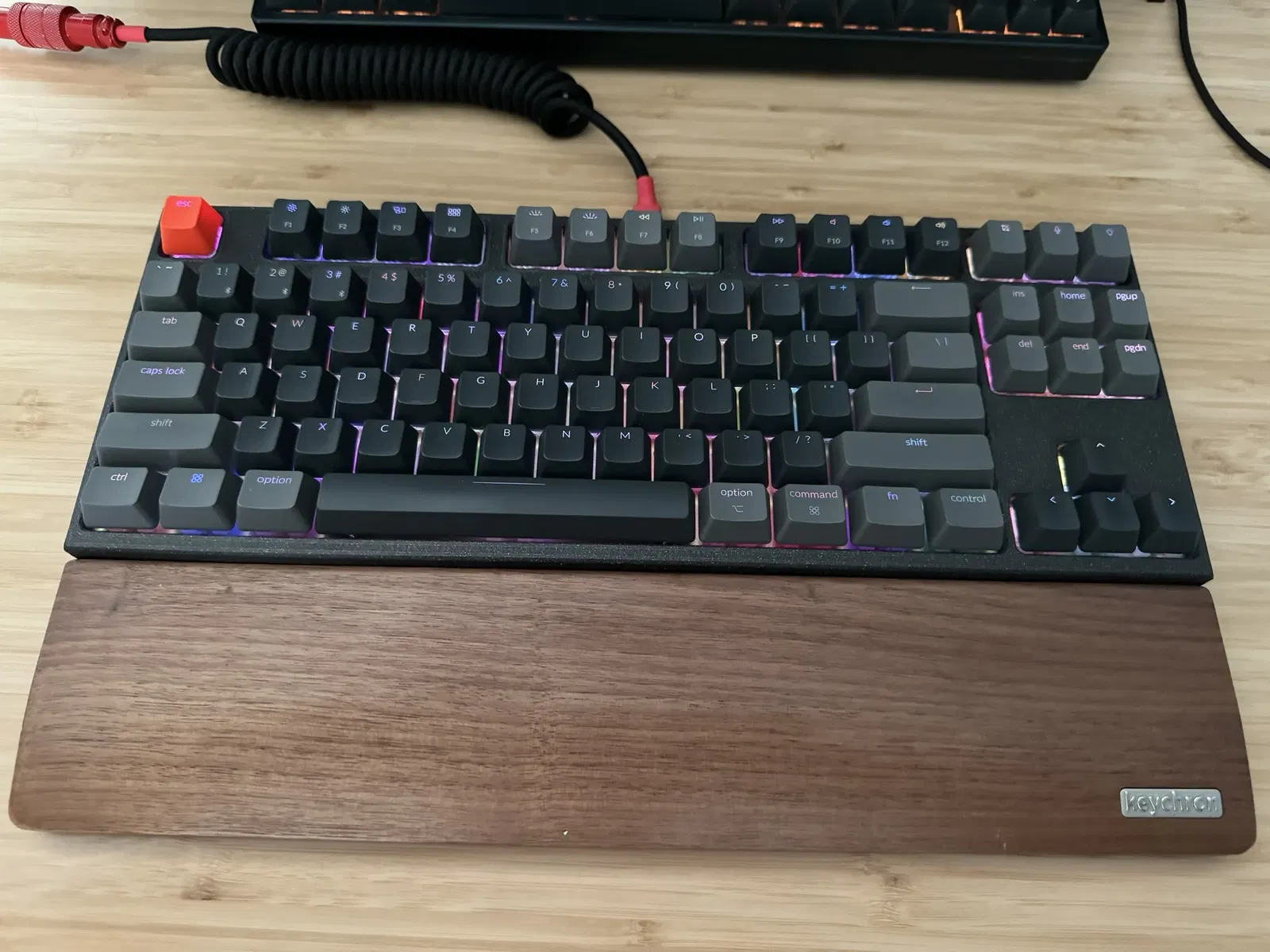

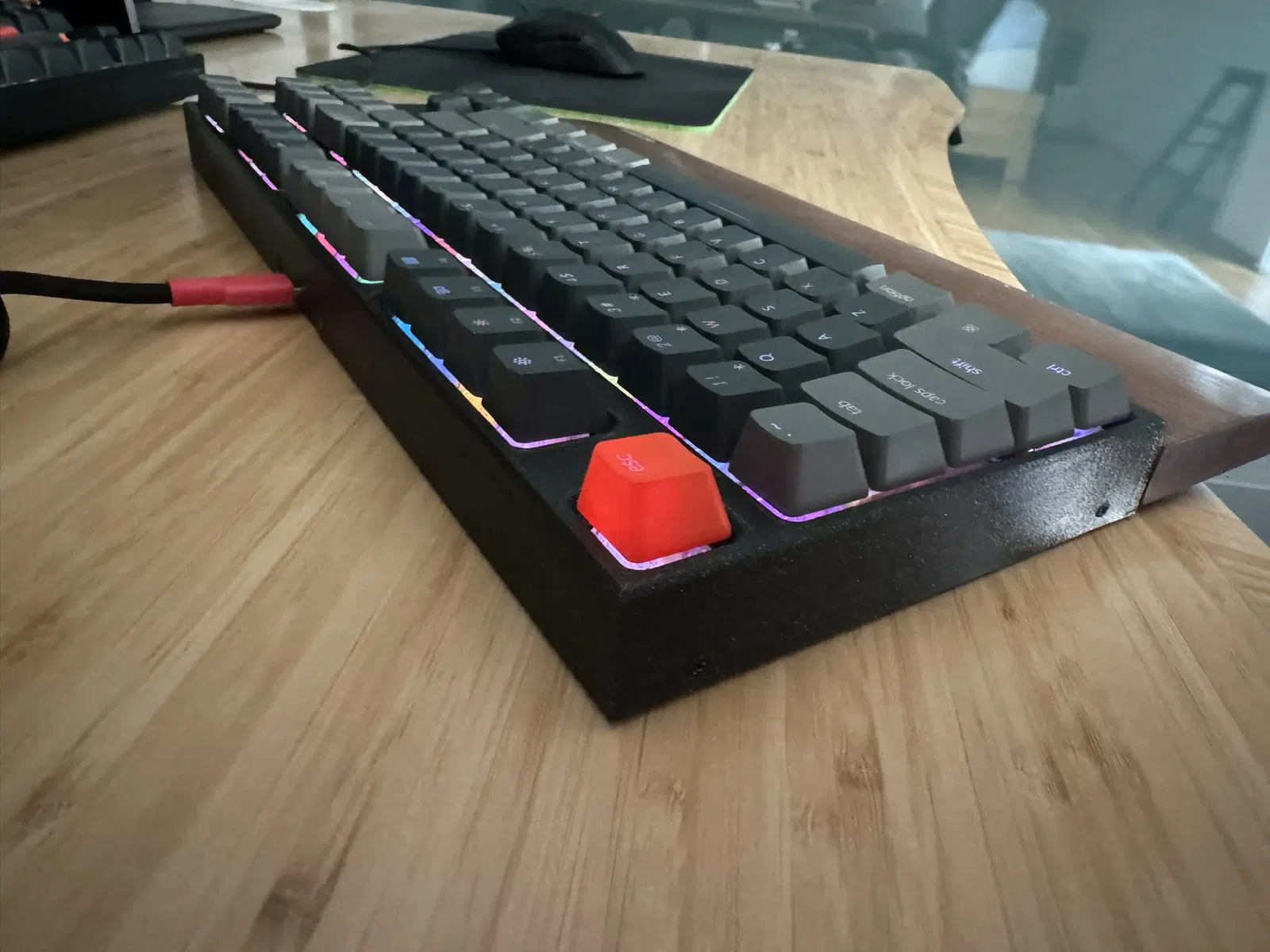

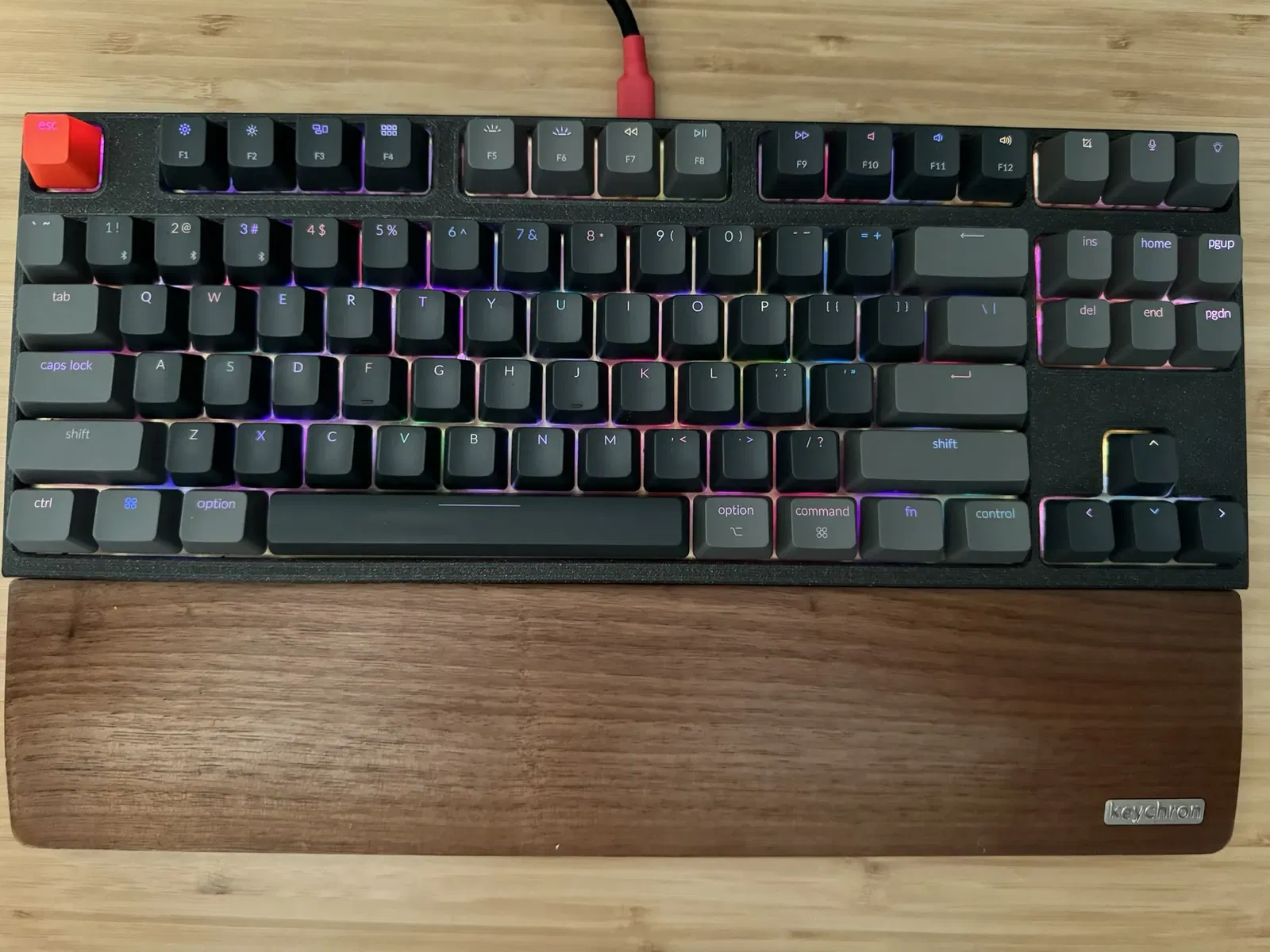

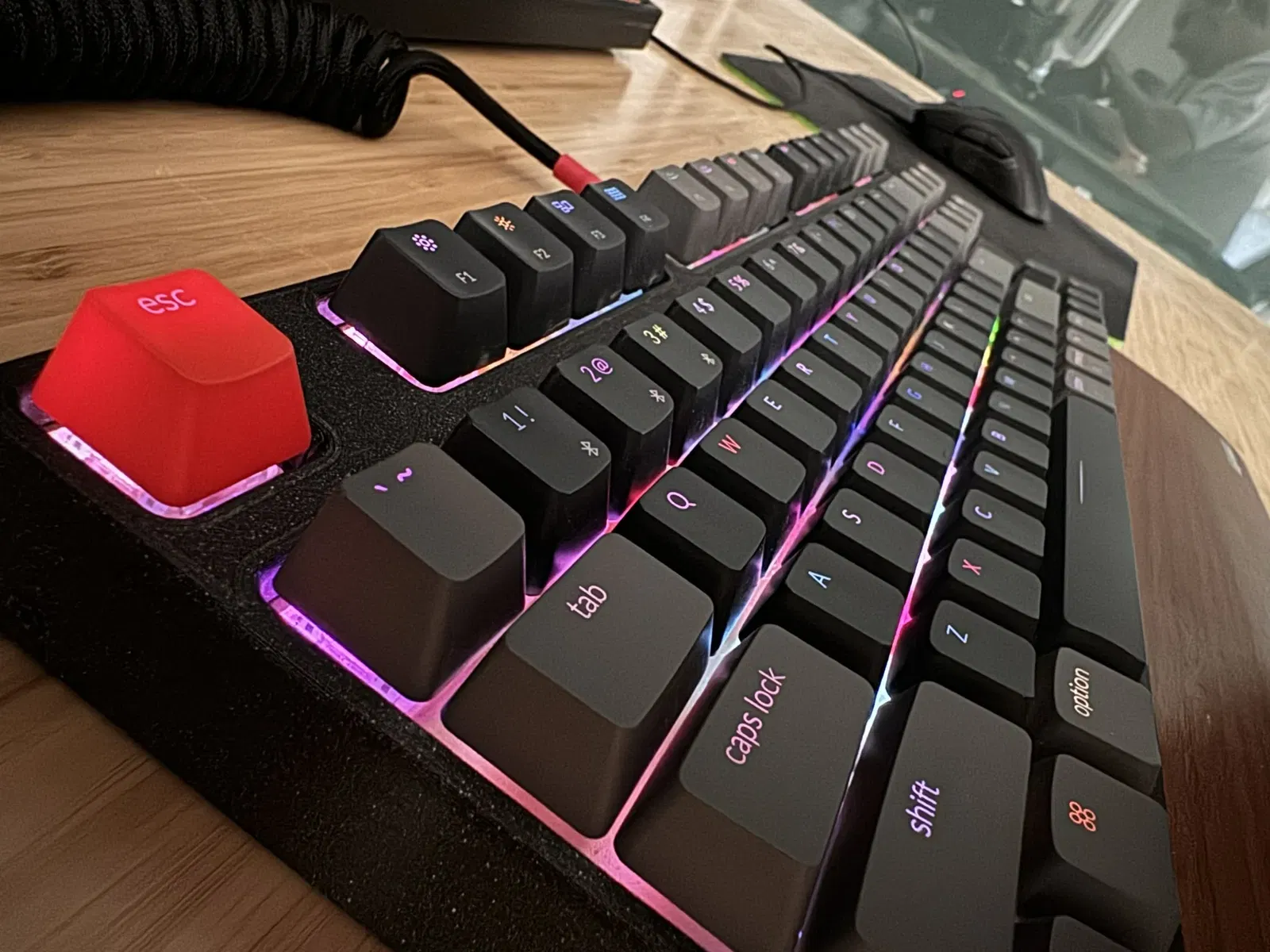

• Đèn: Bàn phím RGB với đèn LED có thể điều khiển riêng lẻ
• Tốc độ: Nhanh, 500 micro giây qua USB
• Kết nối: USB-C, Bluetooth 5.0
• Tùy chỉnh:
  • Hotswap
  • Vi điều khiển có thể thay đổi
• Firmware
  • Tùy chỉnh
  • QMK - Hoạt động một phần, sẽ được hỗ trợ đầy đủ trong tương lai.
• Giấy phép: Mã nguồn mở cho mục đích phi thương mại.
• Khác:
  • Tối ưu hóa cơ bản cho việc cắt CNC để giảm giá

In ấn

Thông thường

• PLA được khuyến nghị. PETG cũng sẽ hoạt động, nhưng tôi đã gặp một số vấn đề với độ chính xác, vì vậy có thể cần xử lý hậu kỳ nhẹ. Ảnh đang hiển thị Průšament PLA Galaxy Black.
• Không hỗ trợ trừ khi được chỉ định khác.
• Vòi phun tối đa 0.6 mm với chiều cao lớp tối đa 0.2 mm trừ khi được chỉ định khác.
• Vòi phun 0.4 mm với chiều cao lớp 0.15 mm được khuyến nghị - điều này không cần thiết, nhưng mọi thứ sẽ dễ dàng hơn và cảm giác sẽ tốt hơn.

Vỏ TKL

• Mặt trên của vỏ phải nằm trên bàn in.

Bảng TKL

• Sử dụng cài đặt từ phần thông thường.

Lấp đầy TKL

• Tạo khối hỗ trợ trong phần giữ MCU.
• Sử dụng hỗ trợ hữu cơ.
• Không sử dụng hỗ trợ ở bất kỳ đâu khác. Điều này rất quan trọng vì nếu không bạn sẽ gặp khó khăn khi lấy chúng ra…
• In theo cách mà phần cho PCB nằm ở trên cùng.

Đáy TKL

• Mỗi bên là khác nhau. Đảm bảo rằng phần có gờ ở lỗ vít nằm ở trên cùng, nếu không bạn sẽ gặp vấn đề với việc vặn vít hoàn toàn.

Giá đỡ MCU

• Hỗ trợ ở mọi nơi
• Hỗ trợ hữu cơ
• Ngưỡng quá tay: 30 độ
• Bên nhìn thấy từ bên ngoài bàn phím sẽ nằm trên bàn (phần sẽ đứng như một cái tháp).

Lắp ráp

Phần cứng cần thiết:

• Các bộ phận in 3D :)
• Vi điều khiển - Trong bản dựng của tôi, tôi đã sử dụng UM TinyS3. Sử dụng chân cắm 90 độ với miếng nhựa "bên cạnh bảng MCU", không phải cái có miếng nhựa nằm trên PCB MCU.
• Pin - 3.7V, Li-Po, chiều cao tối đa 6 mm (7 mm có thể vừa lý thuyết, nhưng nên có một khoảng trống cho thông gió...).
• Băng keo hai mặt
• Dây nhảy - Tôi đã sử dụng phiên bản cái - cái, nhưng tùy thuộc vào các đầu nối mà bạn sẽ chọn trên MCU/PCB. Sử dụng phiên bản 20 cm. Bạn cũng sẽ cần dây với 3 chân để kết nối GND từ pin, PCB và MCU - bạn có thể hàn từ dây nhảy.
• PCB - Sơ đồ từ kho lưu trữ này có thể được đặt hàng trên JLCPCB, PCBWay, v.v.
• Bộ ổn định
• Công tắc - 87x công tắc Cherry MX. Đặt ít nhất 1 cái dự phòng vì bạn có thể làm cong chân khi lắp đặt hoặc dễ dàng phá hủy nó theo cách khác.
• 24x M2x4x3.2 bộ chèn ren
• Vít
  • 8x vít M2x5 với đầu chìm (đầu ẩn bên trong)
  • 14x vít M2x8 với đầu chìm (đầu ẩn bên trong)

Chuẩn bị TKL Infill

Đặt bộ chèn ren vào TKL Infill. Nó có các lỗ đã được chuẩn bị sẵn cho bộ chèn ren M2x4x3.2. 14x ở phía dưới và 8x từ các bên.

Chuẩn bị Giá đỡ MCU

Đặt bộ chèn ren vào TKL Infill. Nó có các lỗ đã được chuẩn bị sẵn cho bộ chèn ren M2x4x3.2 (2x).

Đặt vi điều khiển vào giá đỡ MCU.

Lắp ráp PCB với Bảng

1. Vít ổn định trên PCB
2. Đặt tấm lên trên PCB
3. Bắt đầu thêm công tắc từng cái một cho đến khi PCB có đủ công tắc
4. Kết nối dây nhảy với PCB (đừng làm sau, sẽ có ít không gian …)

Lắp ráp vỏ bàn phím

1. Chuẩn bị vỏ TKL với phần trên trên bàn.
2. Chèn phần với PCB+Tấm+công tắc+ổn định.
3. Chèn phần lấp đầy TKL
4. Đẩy phần lấp đầy TKL sao cho lỗ vít được căn chỉnh với lỗ vít của vỏ TKL.
5. Vít phần lấp đầy TKL vào vỏ TKL trước từ phía trước và phía sau của vỏ TKL.
6. Vít phần lấp đầy TKL vào vỏ TKL ở hai bên.
7. Đặt giá đỡ MCU và kết nối dây nhảy và dây pin
8. Vít giá đỡ MCU vào vỏ
9. Sử dụng băng keo hai mặt để gắn pin vào phần dưới TKL
10. Thêm phần dưới TKL và vít nó vào phần lấp đầy TKL.

Thay đổi trong v3

Phiên bản trước có một số vấn đề:

• Vỏ chỉ được giữ bằng ma sát - bây giờ nó có vít
• Vỏ rất đắt để CNC (1000 usd) - việc chia bàn phím thành các phần có thể nhìn thấy và bên trong cho phép giữ các phần bên trong bằng nhựa, điều này làm giảm giá mạnh và mang lại nhôm đẹp ở những nơi có thể nhìn thấy :)
• Vỏ có vết nứt nhìn thấy ở giữa, khiến vỏ trở nên xấu xí - đã bị loại bỏ, bây giờ nó cảm giác như một mảnh duy nhất hơn (ít nhất là ở những nơi có thể nhìn thấy)

Tác dụng phụ của những thay đổi này cũng là sự loại bỏ:

• Hỗ trợ cho nam châm giữ bàn phím số
• Hỗ trợ cho góc 3 độ
• Hỗ trợ cho việc in trên các máy in nhỏ hơn

Hai tính năng đầu tiên sẽ được giới thiệu lại trong các phiên bản tương lai, nhưng được triển khai khác đi. Đối với thứ ba, tôi không thấy điểm nào nữa khi Průša đã giới thiệu tính năng tạo ổ cắm trực tiếp trong PrůšaSlicer trong trường hợp ai đó muốn điều đó.
