Giá đỡ cuộn filament PTFE cho máy in Elegoo Neptune 4 Pro 1

2 hình

Máy In 3D

Giá đỡ cuộn filament PTFE cho máy in Elegoo Neptune 4 Pro

Tác giả LaserVelociraptor

Lượt tải
284
Lượt thích
66
Lượt coi
2.583
Bản remix
1
Bình luận
5

File 4 202 KB

  • Spool-Holder-PTFE-Mount_1766143872.stlSTL · 73,3 KB
  • Spool-Holder-PTFE-Mount_2_1766143873.stlSTL · 27,2 KB
  • SpoolHolder-PTFE-Mount_1_1766143874.stepSTEP · 47,4 KB
  • SpoolHolder-PTFE-Mount_2_1766143875.stepSTEP · 54 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

BOM:

  • 1x PC4-M6 Fitting (phải là M6 -- M10 sẽ không vừa, cũng như nó sẽ không ngăn ống PTFE trượt về phía extruder), bạn cũng sẽ cần một cờ lê để vặn fitting.
  • 4x vít M3x10, có thể dài hơn nhưng không ngắn hơn, đầu hình trụ không lớn hơn 4.9mm đường kính, đầu vít cao 3mm sẽ bằng phẳng
  • 4x đai ốc M3, độ dày 3mm sẽ bằng phẳng ở mặt sau
  • in bằng Sunlu PLA+ Đen, nhưng tôi đoán hầu hết các loại filament sẽ hoạt động, PLA+ chắc chắn đủ mạnh nên PLA thông thường sẽ không có vấn đề gì.
  • Tôi đã in nó với 3 vòng tường và 15% độ đầy gyroid, nhưng cũng có thể giảm xuống 2 tường tôi đoán

Tôi muốn gắn một fitting PTFE một cách chắc chắn nhưng không phá hủy, không vĩnh viễn và quan trọng nhất là không cản trở vào giá đỡ cuộn của tôi để tôi có thể in trực tiếp từ một hộp khô. Cái giá đỡ nhỏ này cho phép bạn làm điều đó.

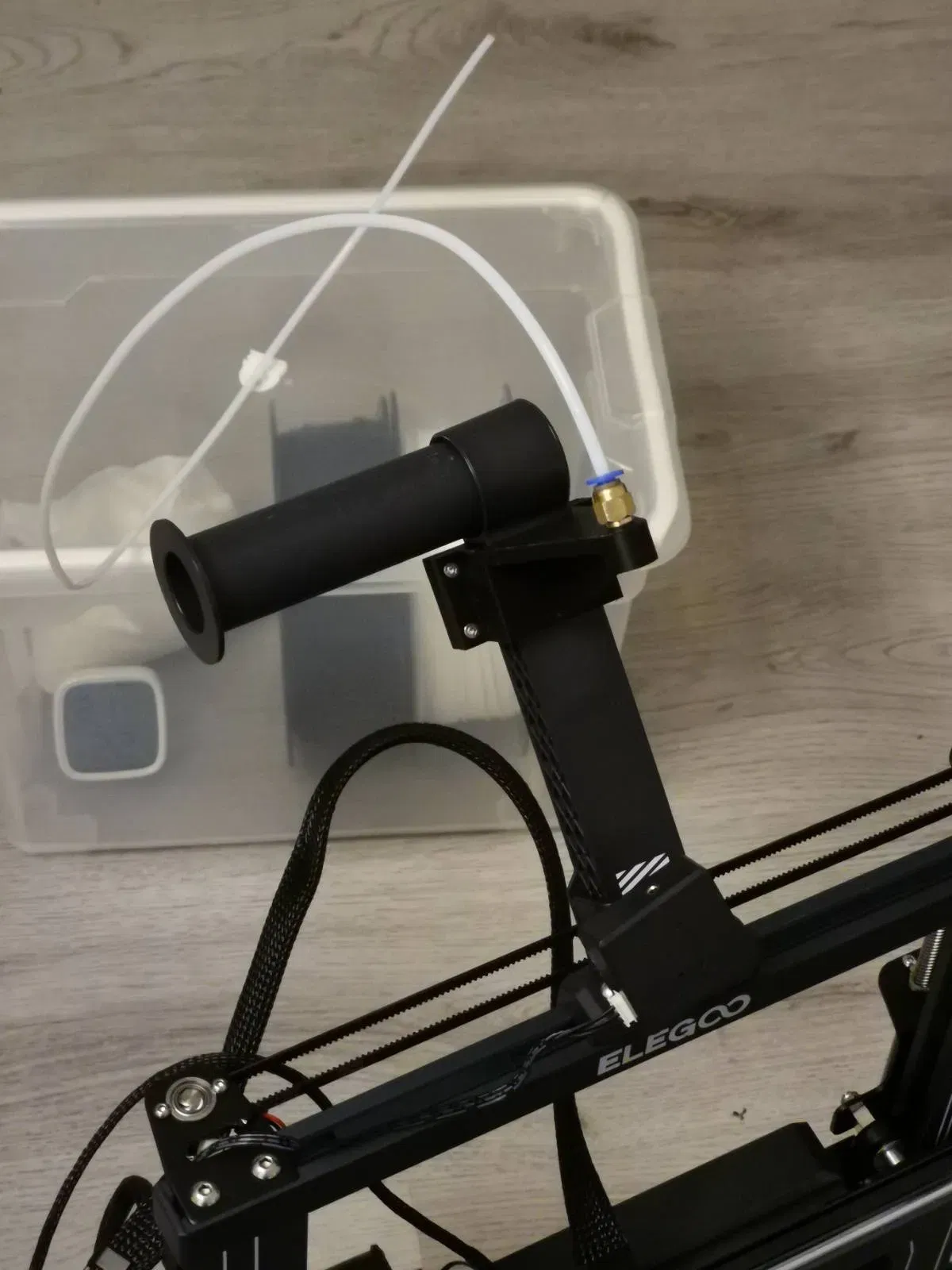

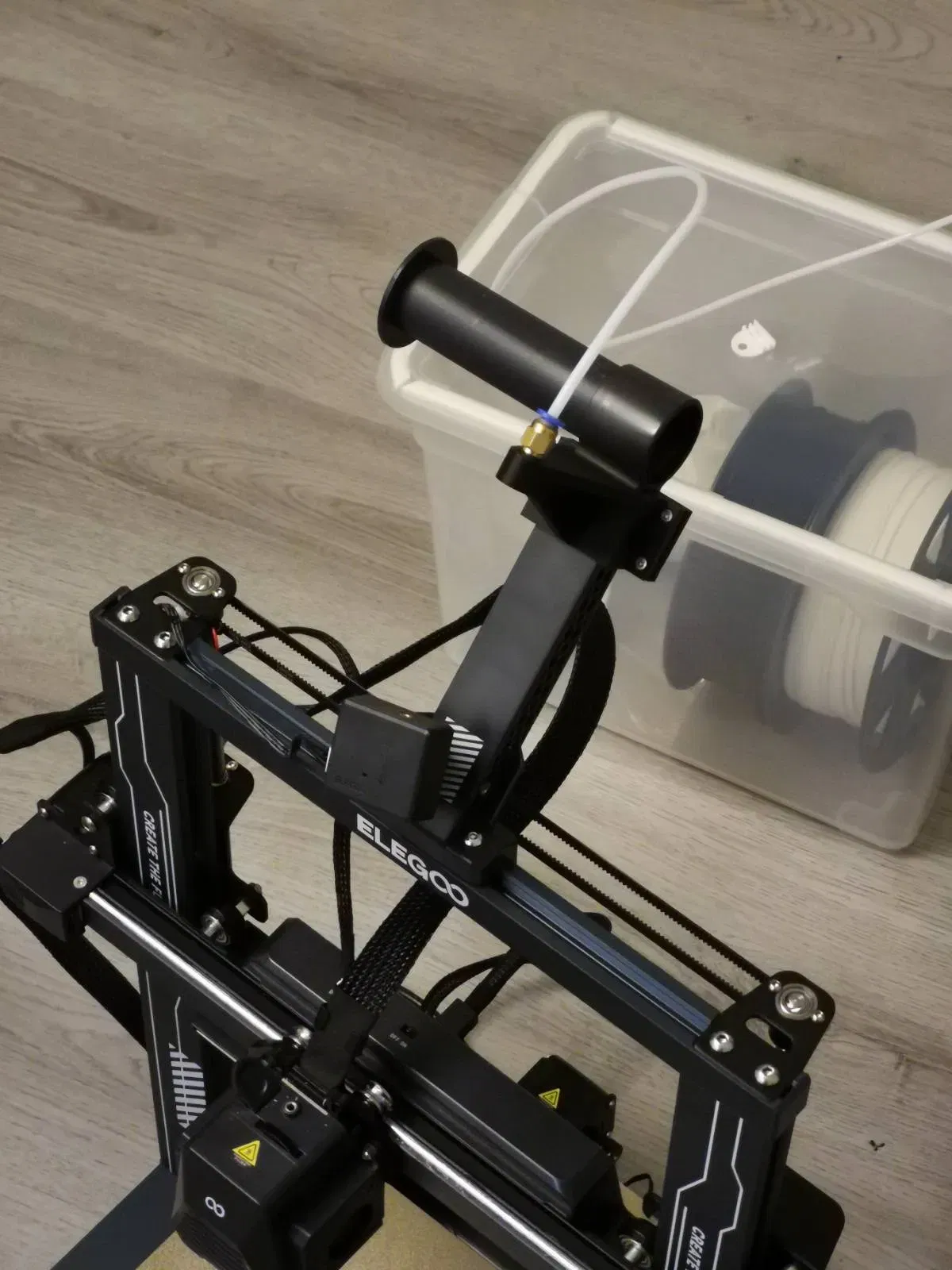

Fitting được gắn ở giữa (có thể) hai cuộn filament, không cản trở cả hai, và có thể cấp trực tiếp vào cảm biến filament.

Fitting nên được gắn ở phía phẳng để filament thoát về phía extruder ở phía hình nón, tự do di chuyển theo bất kỳ hướng nào. Không có ren nào được thiết kế trong mô hình nên bạn sẽ cần một cờ lê để vặn fitting, fitting sẽ tự cắt ren của nó!

Tôi đã thiết kế nó cho Elegoo Neptune 4 Pro, nhưng tôi đoán nó cũng phù hợp với nhiều máy in khác. Kích thước bên trong của kẹp được thiết kế cho một giá đỡ cuộn có cột đáy rộng 30mm và sâu 20mm.

Nếu bạn cần kích thước kẹp khác, hãy thoải mái remix.

Chỉnh sửa: nếu bạn in cái này cho một máy in khác, sẽ thật tuyệt nếu chia sẻ một bản làm, để người khác có thể kiểm tra xem mô hình của họ đã được thử nghiệm hay chưa, cảm ơn bạn :)

Coi thêm Ẩn bớt
