Vòng bi 608 in-place với con lăn 5mm

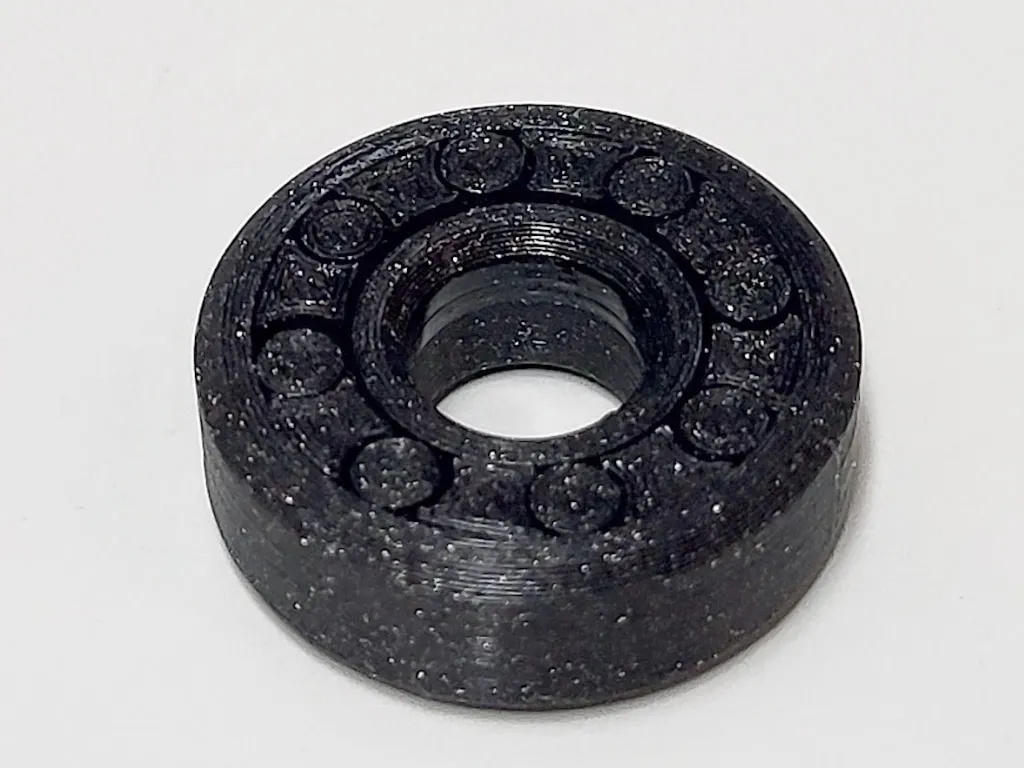

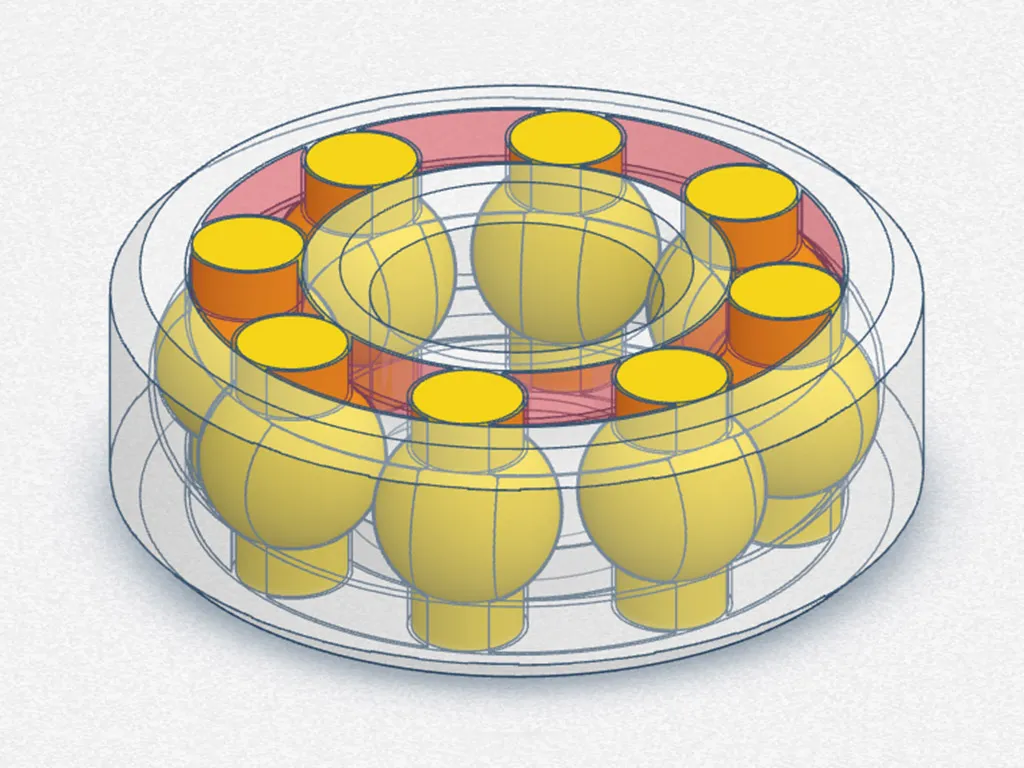

Đây là một vòng bi 608 in tại chỗ với 8x con lăn bi 5mm được tách ra bằng các khoảng cách. Tôi đã làm nó với độ dung sai ±0.1mm, vì tất cả các mô hình khác mà tôi tìm thấy đều quá lỏng lẻo do độ dung sai cao hơn, hoặc khó in và không đáng tin cậy.

Khi in bằng PLA với đầu phun 0.25mm, nó đủ cho một giá đỡ cuộn hoặc một số thiết bị nhẹ khác. Tôi đã in thành công chúng với chiều cao lớp 0.12mm, đầu phun 0.25mm và Input Shaper.

Nếu bạn có một loại filament chất lượng và một máy in tốt, được điều chỉnh tốt, nó có thể hoạt động ngay cả với đầu phun 0.4mm.

Kích thước

• Đường kính ngoài: 22mm
• Đường kính trong: 8mm
• Chiều cao: 7mm
• Độ dung sai giữa các con lăn và các vòng: ±0.1mm

Cài đặt in

0.12mm CẤU TRÚC @MK4IS 0.25 Hồ sơ eSlicer với:

• 50% Đổ đầy Hình chữ nhật
• 0.1mm Bù đắp Chân Voi
• Không cần hỗ trợ.

Sau khi in

Sau khi in, sử dụng dao X-acto hoặc kim để tách các con lăn ra khỏi khoảng cách và bôi trơn bằng một vài giọt dầu silicone.

Cách hoạt động

Video tại đây.
