Bộ chuyển đổi Z-Endstop gắn giường cho máy in Ender/Switchwire

Bảng gắn Endstop vòi cho việc sử dụng Triển khai Auto-Z với Klicky (Voron) hoặc Klack (Kevinakasam).

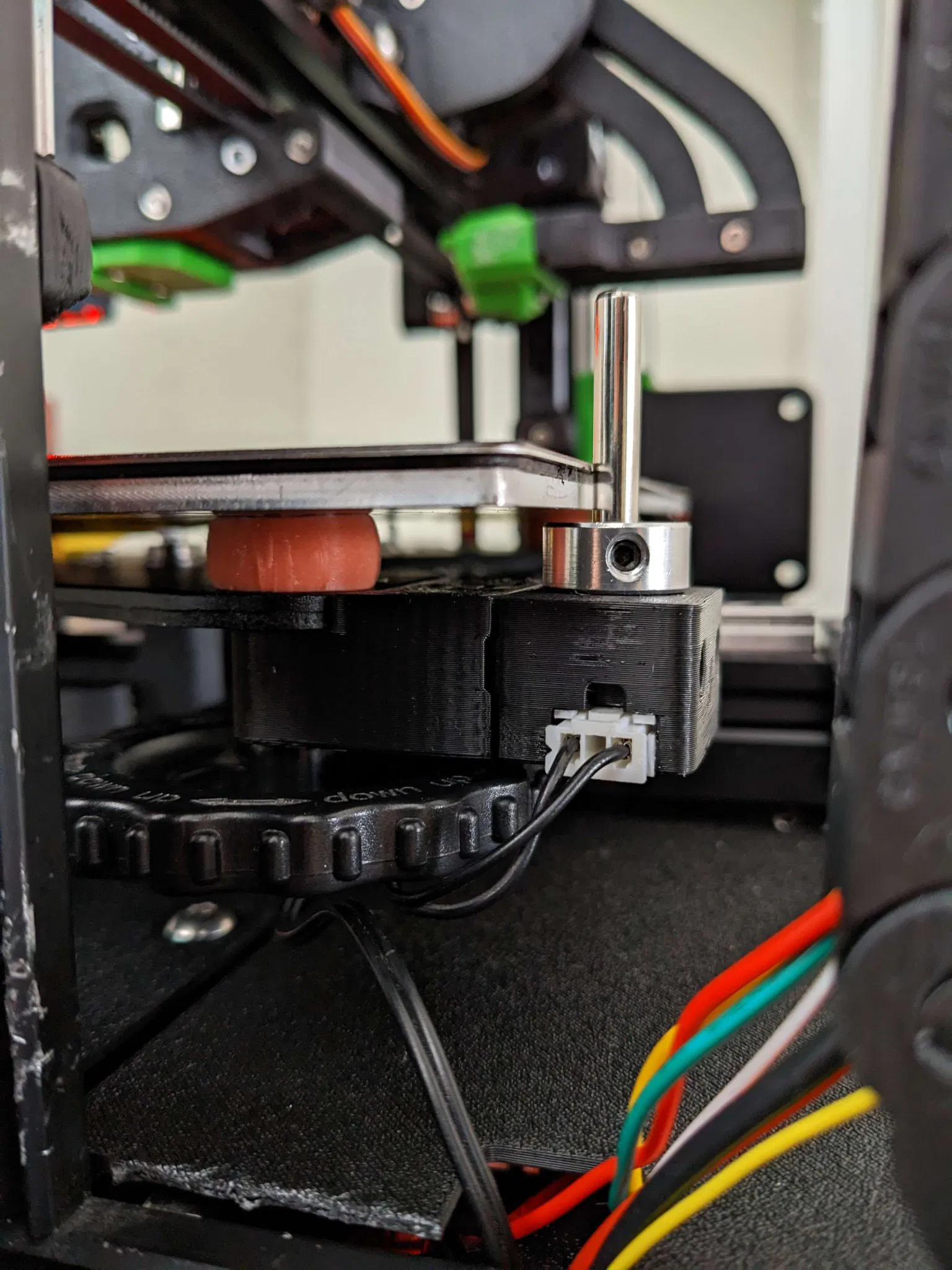

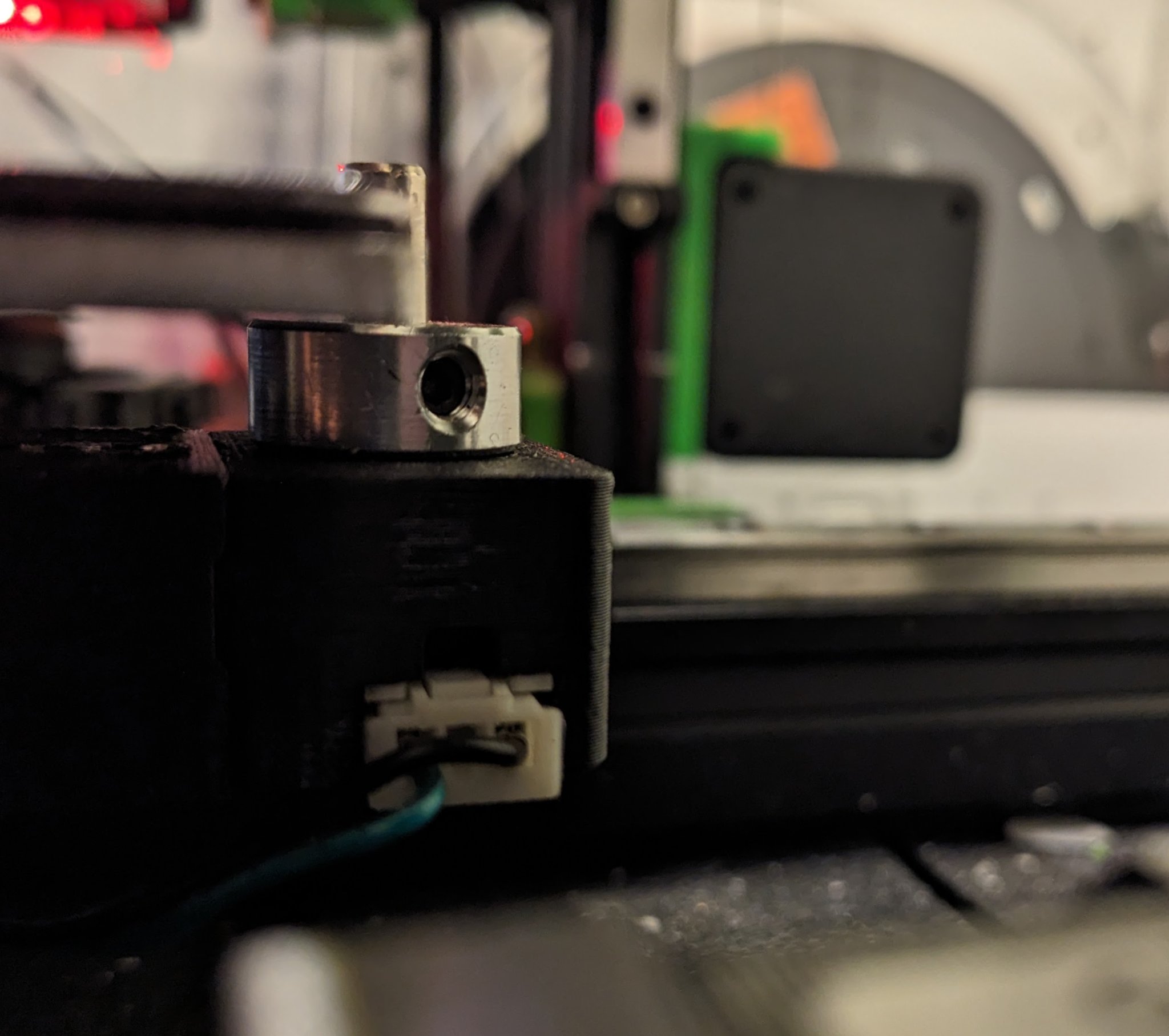

Gắn với vít giường, sử dụng một khoảng cách chắc chắn (chẳng hạn như kim loại, bức ảnh là cũ, tôi sau đó đã sử dụng một khoảng cách từ bánh xe vì tôi đang sử dụng ray tuyến tính) giữa giường và bảng để đảm bảo rằng bảng gắn không di chuyển và chắc chắn, và rút ngắn thanh 5mm sao cho nó nằm gần như bằng phẳng với giường, để nó không va chạm với thanh trong khi in với đầu công cụ.

Để đạt được vị trí đó với vòi, rất có thể bạn sẽ phải di chuyển Y-Extrusion một bộ lỗ về phía trước.

Vỏ Endstop

https://github.com/VoronDesign/Voron-2/tree/Voron2.4/STLs/Z_Endstop

Xây dựng: https://github.com/VoronDesign/Voron-2/blob/Voron2.4/Manual/Assembly_Manual_2.4r2.pdf Trang 158&159

Khi sử dụng Klack, cấu hình phần mềm vẫn đang trong giai đoạn beta và tham khảo discord kevinakasam. Với klicky, bạn có thể tham khảo tài liệu auto z của protoloft:

https://github.com/protoloft/klipper_z_calibration
