Biển LED quay cho sự kiện đặc biệt

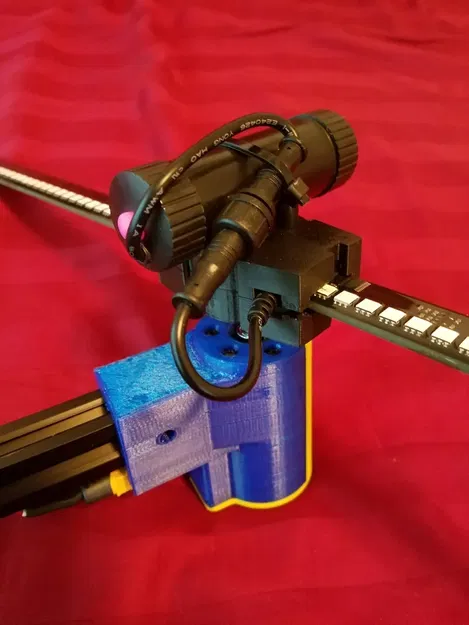

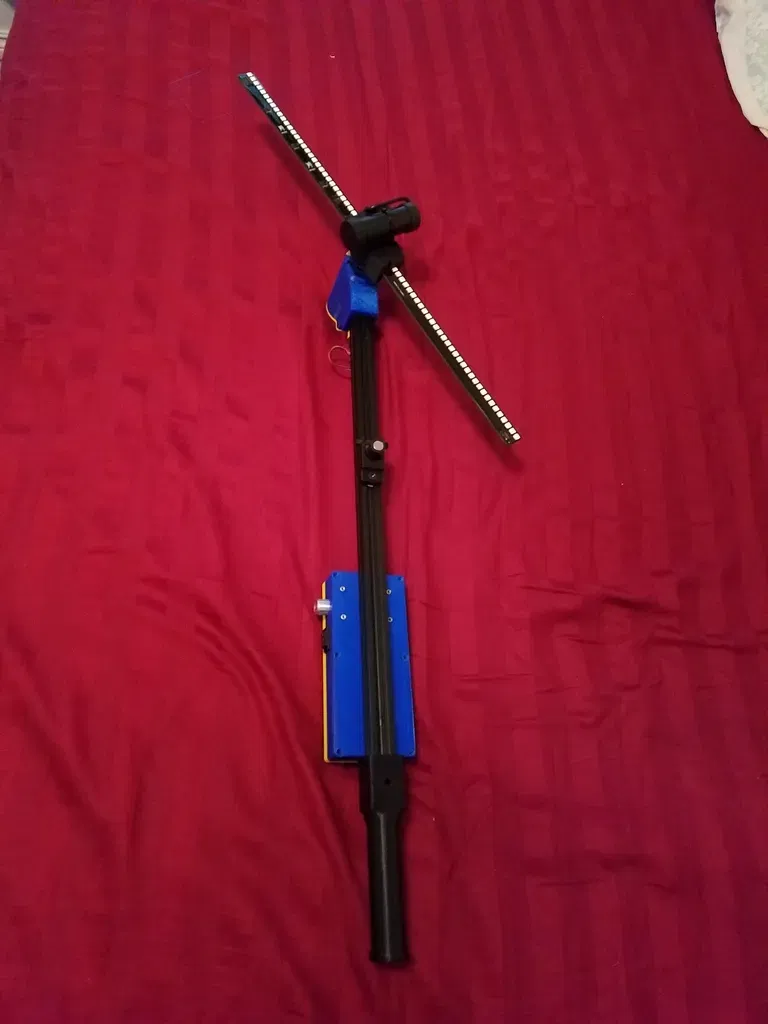

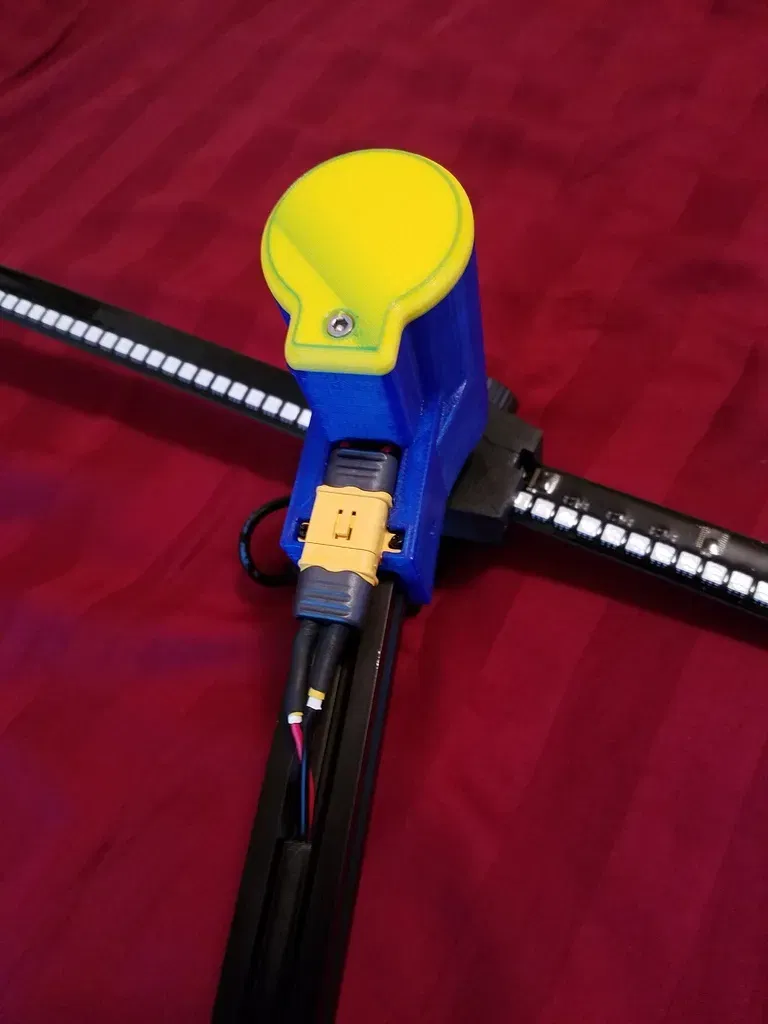

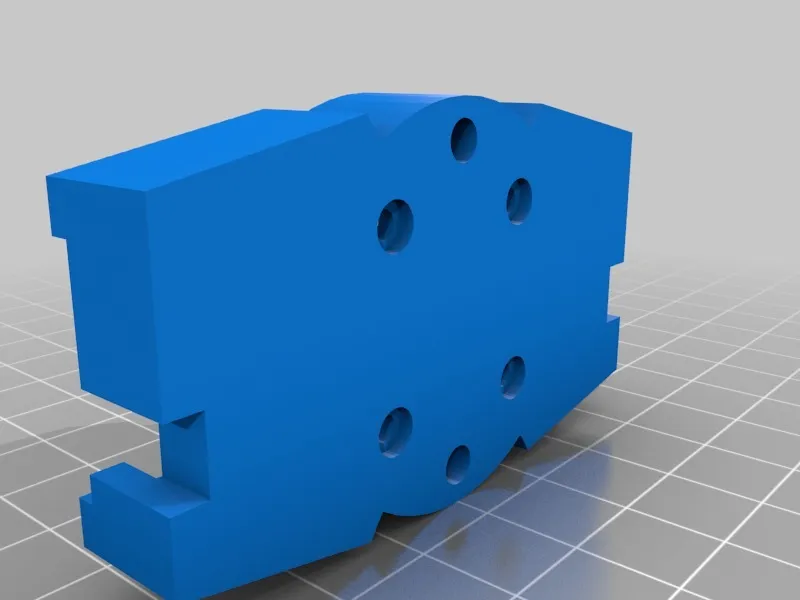

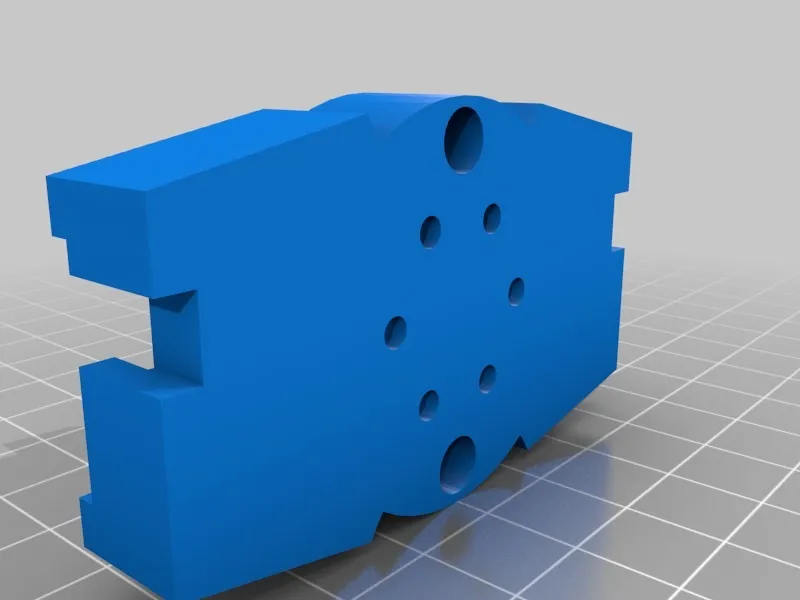

Đây là một dự án nhanh chóng và dễ dàng để tạo ra một biển hiệu LED quay cho sự kiện đặc biệt của bạn. Thiết kế được lấy cảm hứng và dựa trên đèn LED xe đạp quay để tạo ra một hình ảnh. Đây là lần thử thứ hai của tôi với biển hiệu LED và tôi đã tạo ra với một số cải tiến so với nguyên mẫu mà tôi chưa bao giờ đăng tải. Trong phiên bản này, cụm động cơ có thể được tháo rời và lưu trữ cùng với trục nhôm ép. Điều này cho phép biển hiệu có diện tích nhỏ hơn khi bạn muốn cất đi. Ngoài ra, tôi đã thêm một động cơ nhanh hơn cho phép dải LED quay lên tới 500 RPM, tương đương khoảng 25 MPH trên bánh xe 26". Tổng chi phí cho dự án khoảng 100,00 đô la, có thể hơn hoặc kém một chút.

Video nhanh (Trông tốt hơn ngoài đời): https://youtu.be/f0PRC1S5N2I

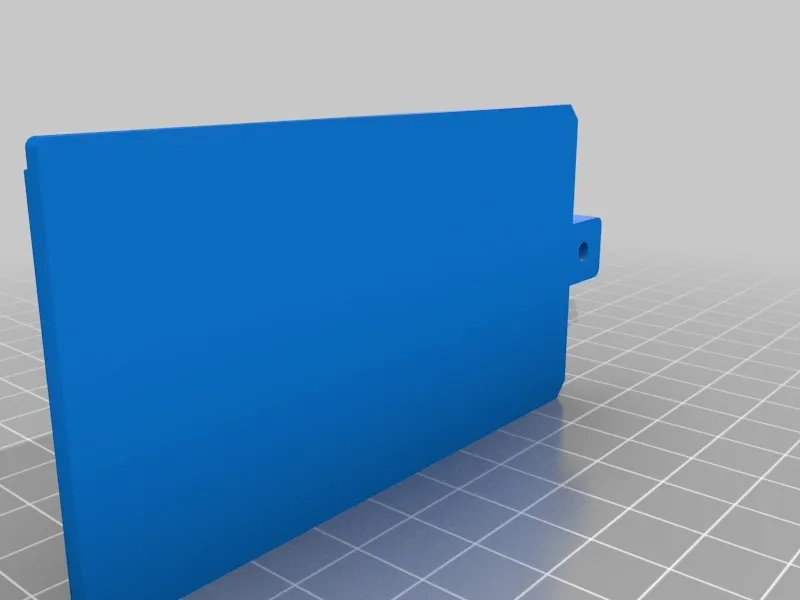

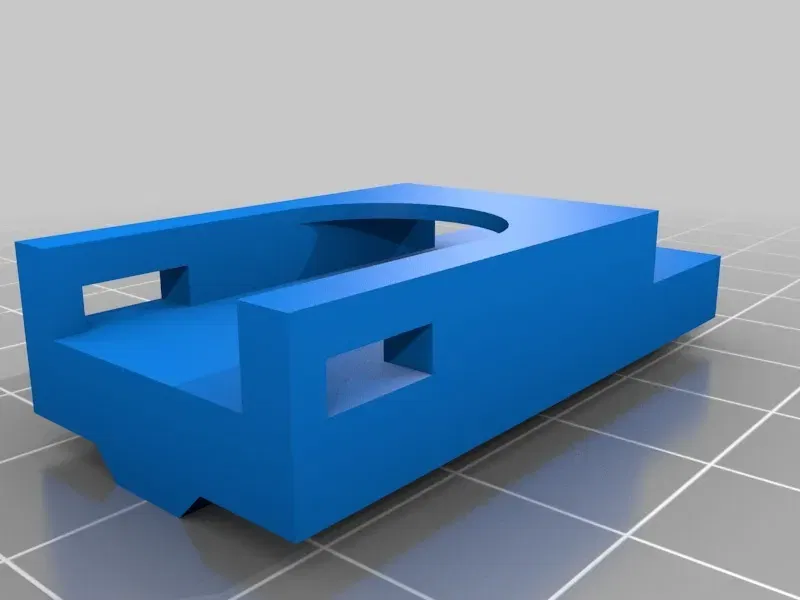

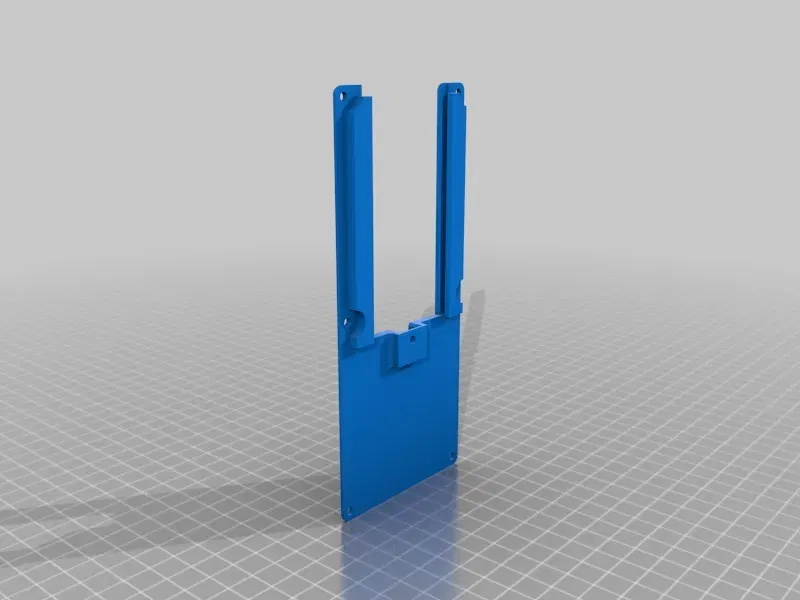

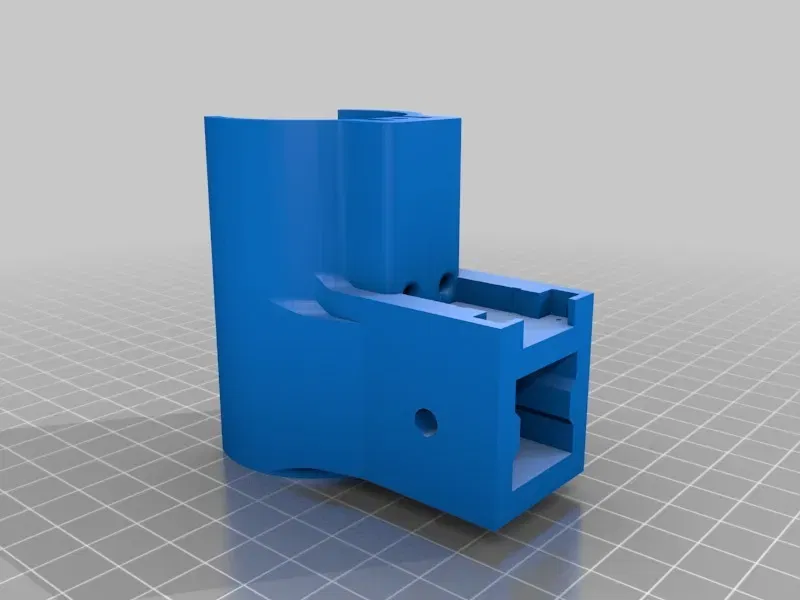

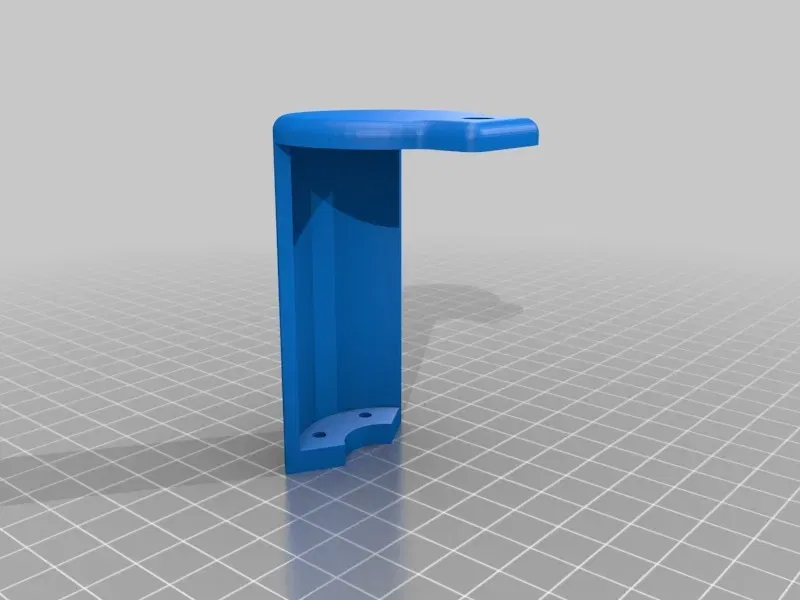

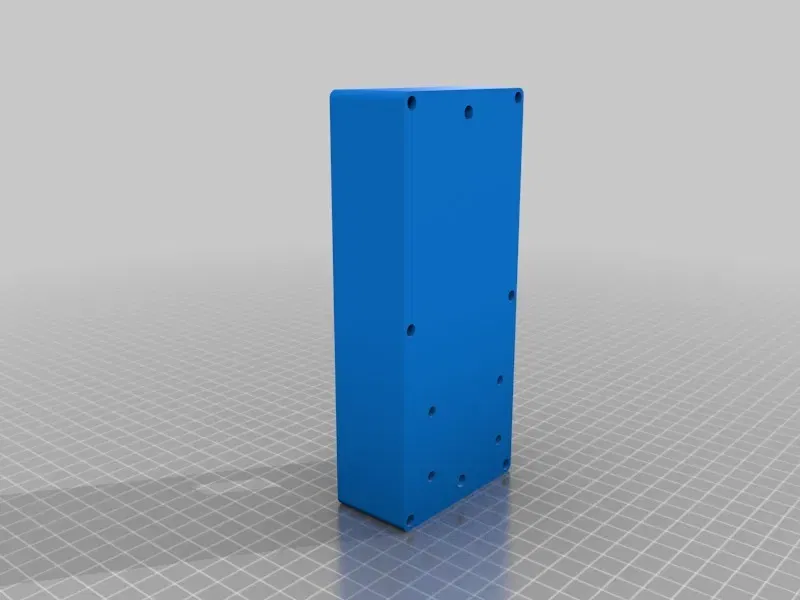

Cài Đặt In

Máy in:

Afinobot Creative Pro

Mặt phẳng:

Không

Hỗ trợ:

Có

Độ phân giải:

.02

Độ đặc:

80%

Danh Sách Vật Liệu

1 x Uxcell DC 12V 550RPM Micro Gear Box Motor Speed Reduction Electric Gearbox Centric Output Shaft (Amazon $13.22)

1 x Pololu 1083 UNIVERSAL ALUMINUM MOUNTING HUB FOR 6mm SHAFT PAIR, 4-40 HOLES (2 Pack) (Amazon $13.99)

6 x 4-40 x 3/8" Vít (Cửa hàng phần cứng địa phương hoặc thùng linh kiện)

1 x Pixnor 6V 12V 24V 28V 3A 80W DC Motor Speed Controller (PWM) Speed Adjustable Reversible Switch 1203BB dc motor driver reversing (Amazon $8.45)

1 x YIER LED Bike Wheel Light with Auto Open and Close - Ultra Bright LED-Colorful Bicycle Tire Accessories- Waterproof (Amazon $29.99)

1 x V-SlotLinear Rail 20mm x 20mm x500mm (Openbuilds Partstore http://openbuildspartstore.com/v-slot-linear-rail/ $5.50)

7 x Đai ốc Tee (25 Gói)(Openbuilds Partstore http://openbuildspartstore.com/tee-nuts-25-pack/ $4.95)

7 X Vít Mặt Phẳng Thấp M5 x 10mm (25 Gói)(Openbuilds Partstore http://openbuildspartstore.com/low-profile-screws-m5/ $3.20)

1 x Nắp Rãnh x 500mm (Openbuilds Partstore http://openbuildspartstore.com/slot-cover-panel-holder/ $2.00)

1 x XT60 Connector Male/Female với Khóa và Nắp Cách Điện (5 Gói) (Hobby King https://hobbyking.com/en_us/xt60-connector-male-female-with-lock-and-insulating-cap-5-pairs.html $4.85)

1 x Kết Nối Nylon XT60 Male/Female (5 Gói) GENUINE (Hobby King https://hobbyking.com/en_us/nylon-xt60-connectors-male-female-5-pairs-genuine.html $4.15)

1 x ZIPPY Compact 1300mAh 3S 25C Lipo Pack (Hobby King https://hobbyking.com/en_us/zippy-compact-1300mah-3s-25c-lipo-pack.html $10.80)

11 x M3 Đai Ốc Đồng Chèn Ren Metric (Đường kính ngoài: 4.2/5mm) (100 Gói) (Ebay $6.00)

2 x #1 x 1/4" vít Phillips (10 Gói) (Cửa hàng đồ chơi địa phương $2.39)

17 x vít đầu lục giác dài 3mm x 8mm (Cửa hàng vật liệu xây dựng địa phương)

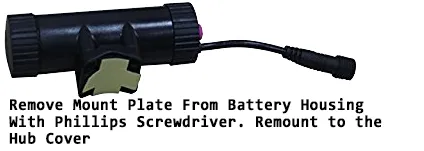

YIER LED Bike Wheel Light Modifications

Cảnh Báo

Xin lưu ý rằng phần mềm được phân phối bởi công ty YIER không được tài liệu tốt và chứa một virus. Để sử dụng phần mềm, cần phải tắt phần mềm diệt virus. Tôi đã sử dụng một máy tính cũ hơn, được cách ly khỏi các hệ thống khác của tôi và đã được cài đặt cho nhiệm vụ này.

Nếu ai đó có phiên bản sạch của phần mềm, xin vui lòng cung cấp liên kết đến nó. Lý tưởng nhất, tôi muốn có mã nguồn để có thể cải thiện phần mềm.

Cuối cùng, xin hãy cẩn thận khi sử dụng thiết bị này. Các vật thể quay với tốc độ cao có thể gây ra chấn thương nghiêm trọng cho bạn hoặc người khác. Sử dụng theo rủi ro của riêng bạn và với sự cẩn trọng.

Đừng làm ngừng động cơ, vì điều này có thể làm quá nhiệt cuộn dây động cơ và khiến động cơ bị cháy. (Lũ trẻ đã làm hỏng cái đầu tiên tôi xây dựng khi làm điều này)

Ghi Chú về Việc Tạo Hình Ảnh

Khi tạo hình ảnh của bạn, hãy nhớ xoay hình ảnh 90 độ theo chiều kim đồng hồ. Điều này phải được thực hiện để bù đắp cho vị trí của cảm biến từ. Nếu không, hình ảnh của bạn sẽ nằm nghiêng.

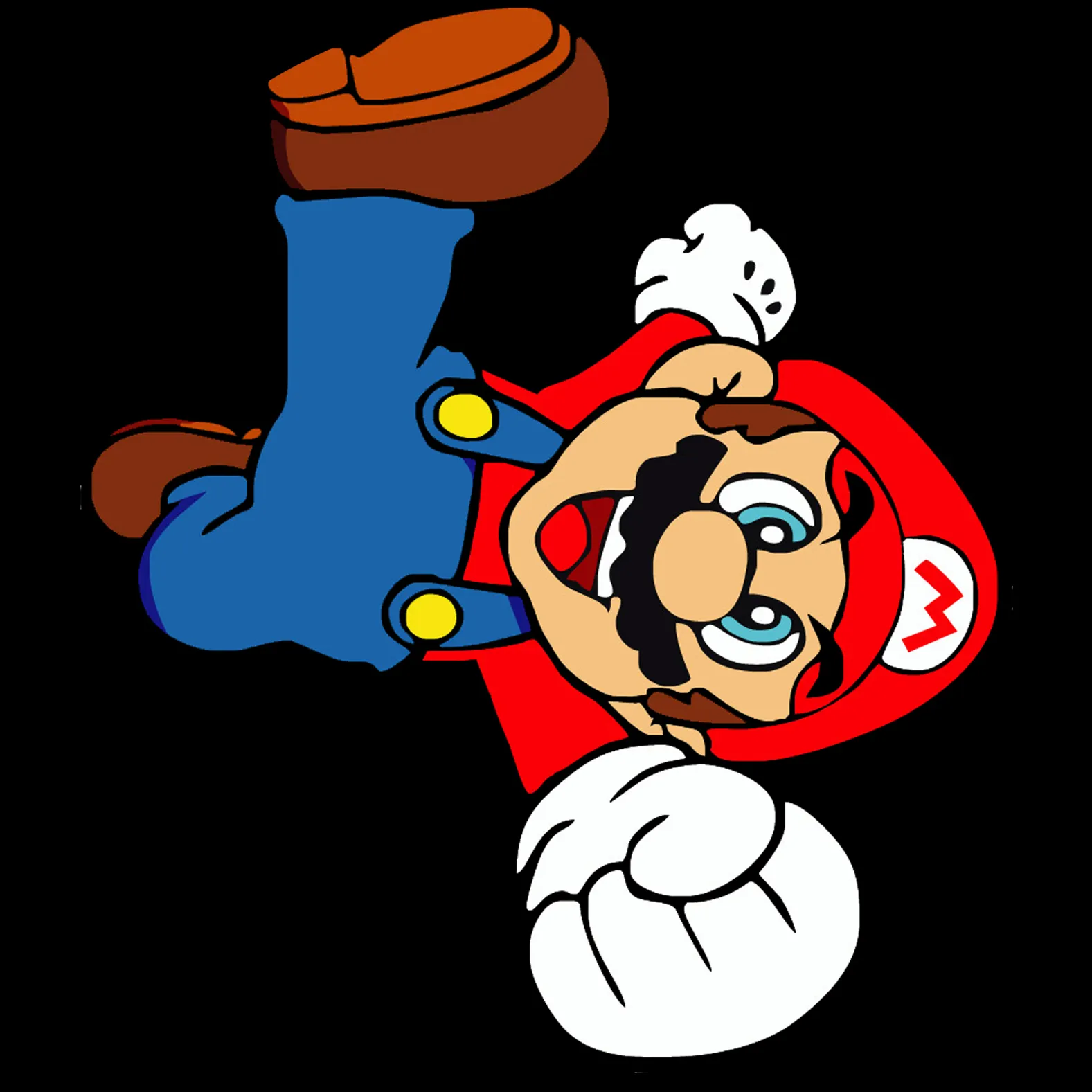

Hình ảnh ví dụ đã được xoay.

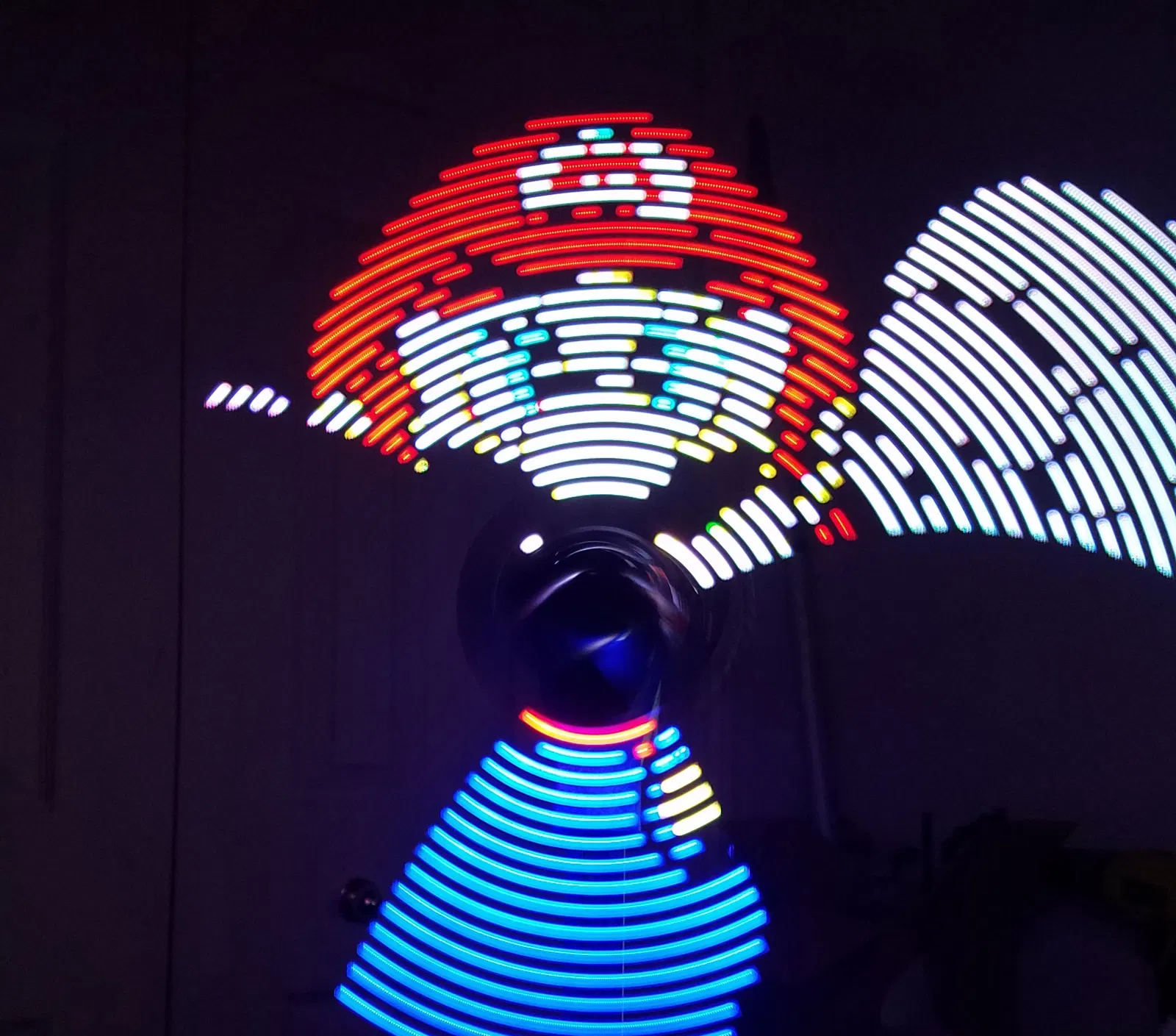

Ví dụ về LED Spinner đang hoạt động và vấn đề giao thoa.

Ghi chú và Suy nghĩ Chung

Có vẻ như tôi sẽ có một bản cập nhật khác trong thiết kế này vì những lý do sau:

1. Trục của động cơ không cung cấp đủ hỗ trợ và tạo ra sự rung lắc. Điều này có thể được giải quyết bằng cách thêm một vòng bi mỏng vào trục động cơ.
2. Tốc độ của động cơ dường như không mang lại lợi ích cho thiết kế nhiều lắm. Có vẻ như một động cơ cung cấp 250 RPM có thể nhìn thấy bằng mắt thường, tuy nhiên một động cơ quay ở 500 RPM cung cấp cùng một độ hiển thị và có thể được nhìn thấy tốt hơn trên video, trong khi động cơ chậm gây ra khoảng trống lớn hơn trong hình ảnh khi quay phim.
3. Hình ảnh khi quay có xu hướng rung lắc qua lại khi được hiển thị. Điều này có thể do kích thước của cảm biến từ được sử dụng để kích hoạt cảm biến hall. Khi thiết kế hiện tại sử dụng một nam châm lớn hơn tạo ra một trường từ mạnh, tôi muốn tạo ra một cảm biến tùy chỉnh nhỏ hơn, tuy nhiên tôi lo ngại rằng nam châm có thể cần phải gần hơn với LED spinner dẫn đến va chạm dựa trên sự rung lắc.
