Đèn ngủ hoa nở 3D điều khiển Arduino

DanielFreche_1407581

DanielFreche_1407581 DanielFreche_1407581

Để làm cho một câu chuyện dài ngắn, tôi đã tìm cách tạo ra một bao vây để chứa một ổ cắm AC, được điều khiển bởi một Arduino. TÔI…

👁️
259
Lượt Xem
❤️
5
Lượt Thích
📥
31
Lượt Tải
Cập Nhật Nov 22, 2025
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

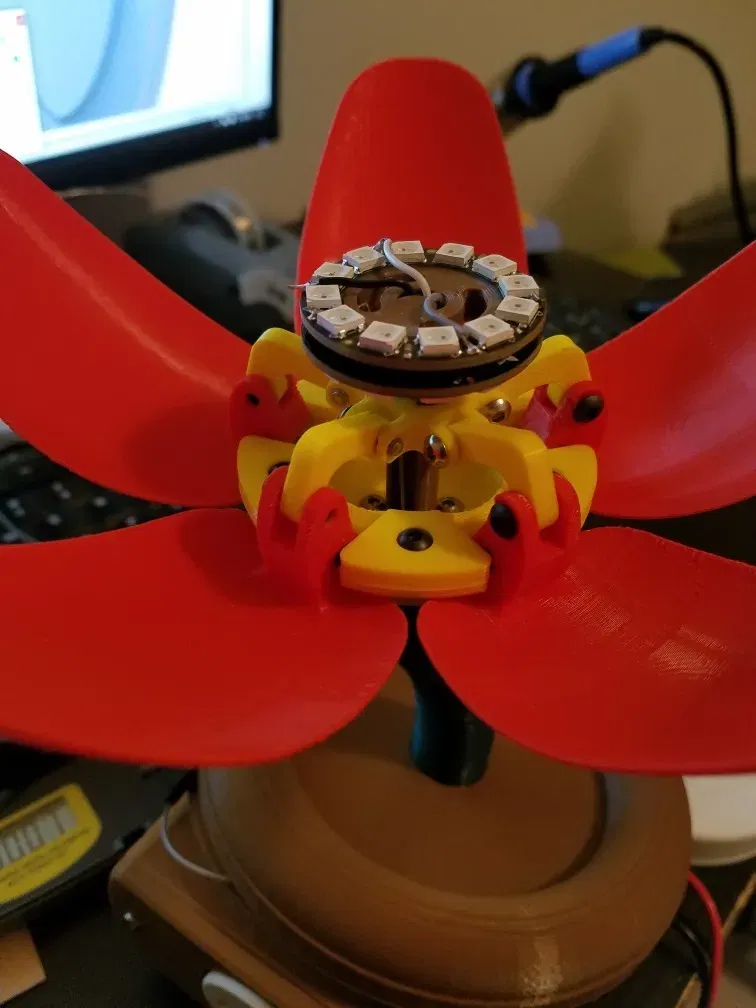

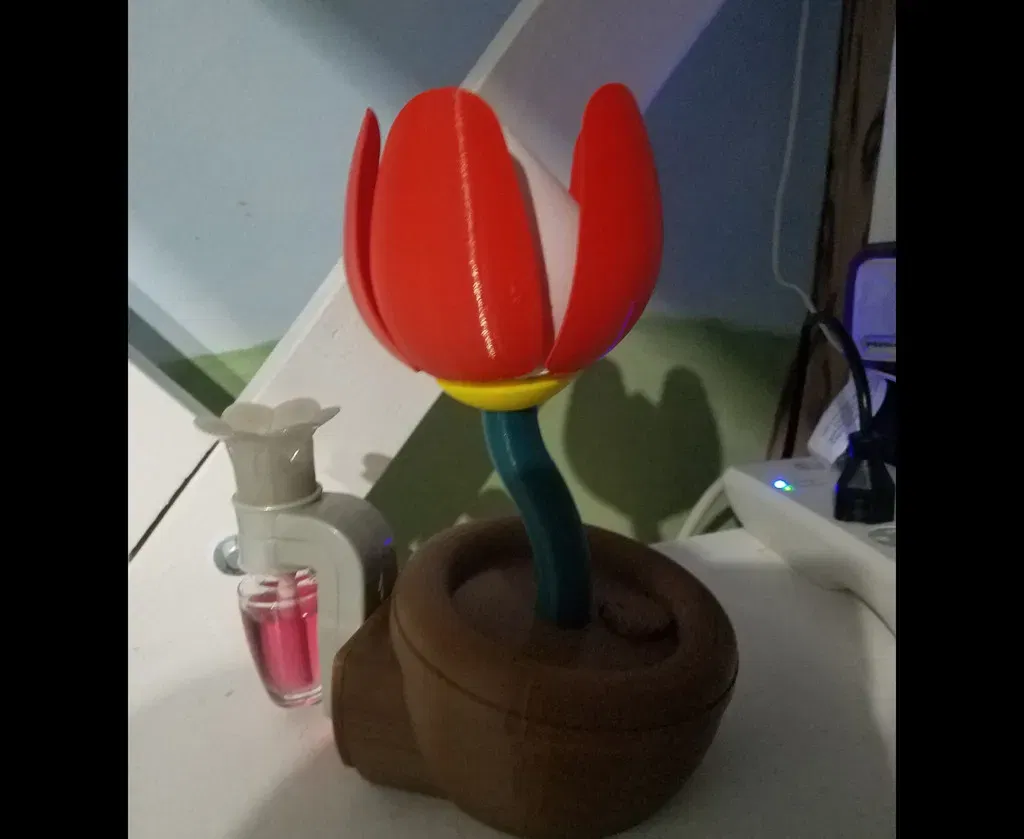

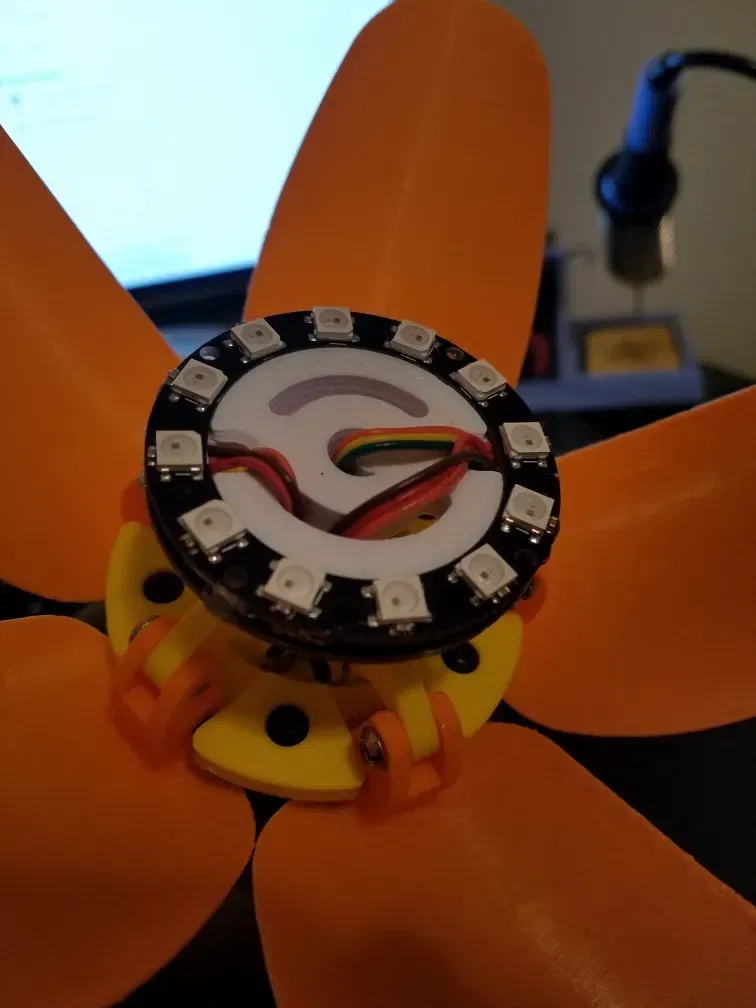

Để tóm tắt một câu chuyện dài, tôi đã tìm cách tạo ra một hộp để chứa một ổ cắm AC, được điều khiển bởi một Arduino. Tôi đã nhanh chóng tìm thấy bài viết của Jason Suther, trong đó có một đèn ngủ hình hoa nở qua liên kết tạp chí Make: https://makezine.com/projects/3d-print-this-blooming-flower-night-light/. Thiết kế của Jason rất thú vị đối với tôi và có vẻ rất thông minh. Tuy nhiên, phần đáy là điều đã thu hút sự chú ý của tôi, vì nó có kích thước hoàn hảo cho dự án của tôi; Mặc dù kích thước đúng, nhưng nó yêu cầu một vài sửa đổi. Cuối cùng, tôi thấy quá trình sửa đổi tệp STL gặp nhiều vấn đề, và đã quyết định mô hình hóa các vật phẩm mà tôi muốn sửa đổi. Tôi đã bao gồm các tệp STL và tệp Solidwork của các vật phẩm mà tôi đã sửa đổi cho bản remix này cũng như một sketch Arduino đã được chỉnh sửa để chạy đèn LED trong 5 phút. Tôi hy vọng bạn có thể sử dụng nó.

Cách Tôi Thiết Kế Điều Này

Thiết kế của Jason

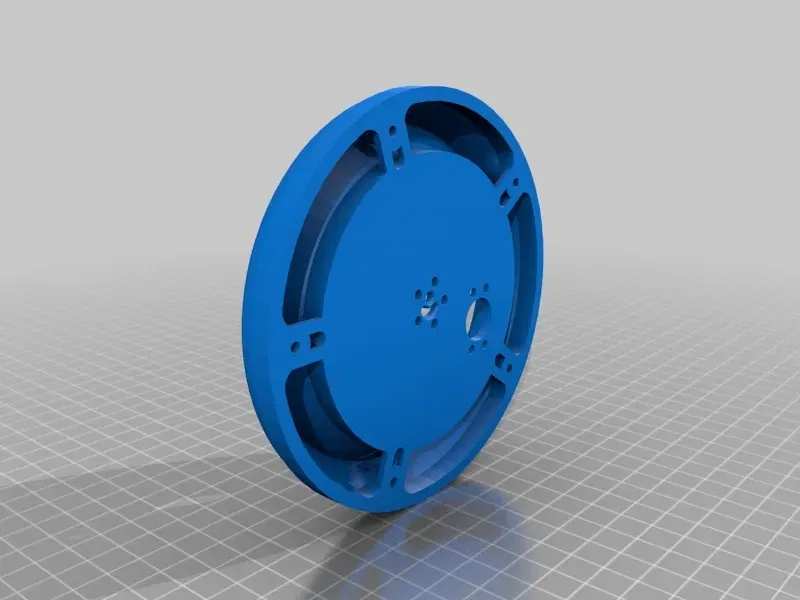

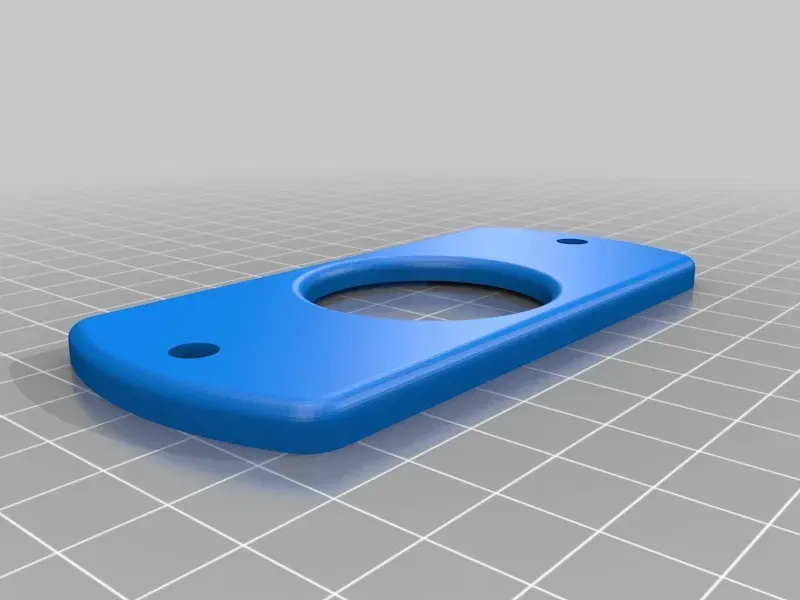

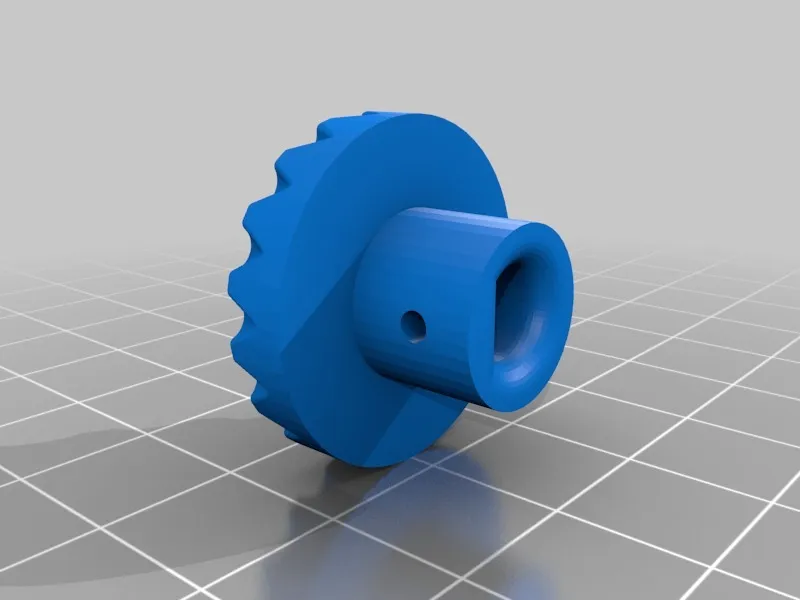

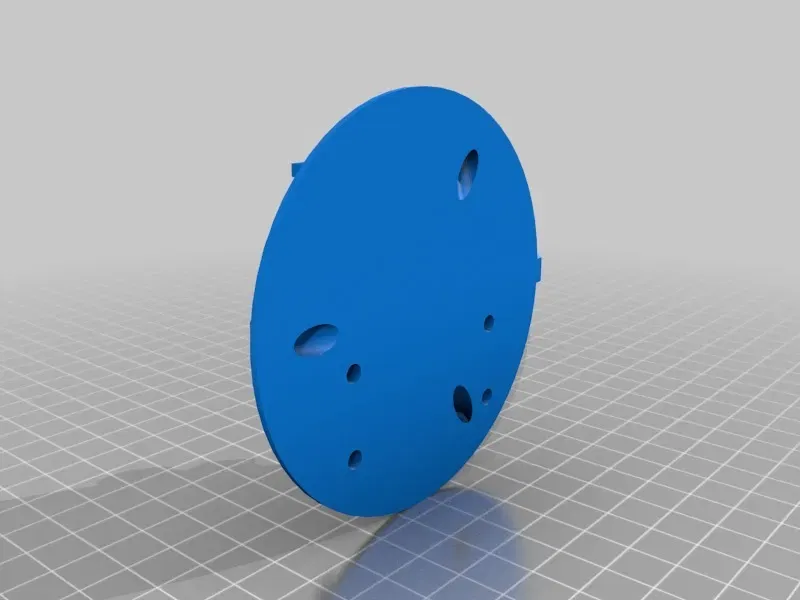

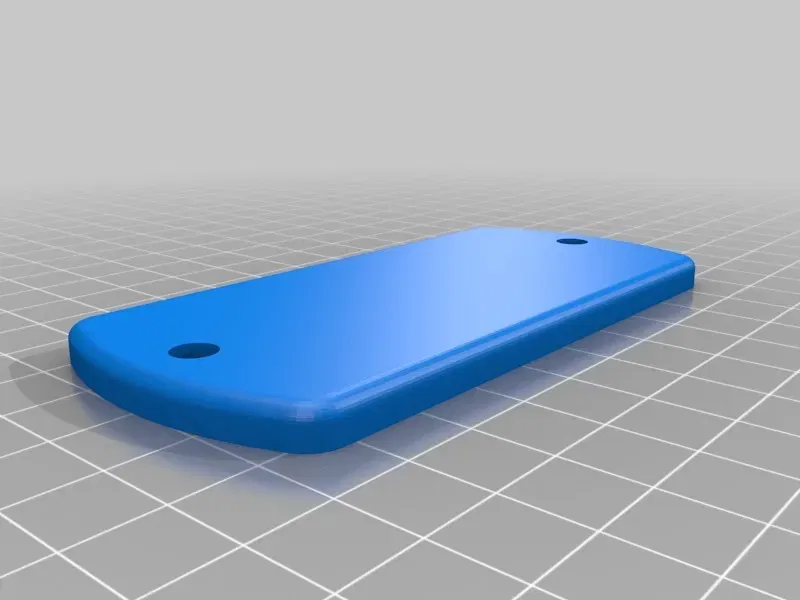

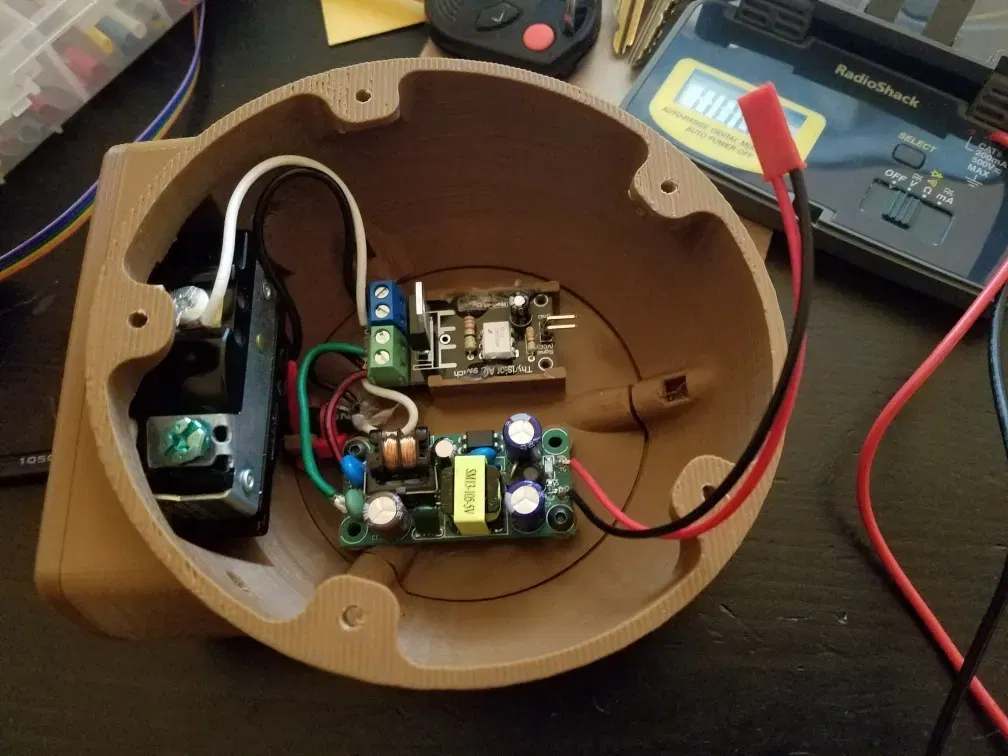

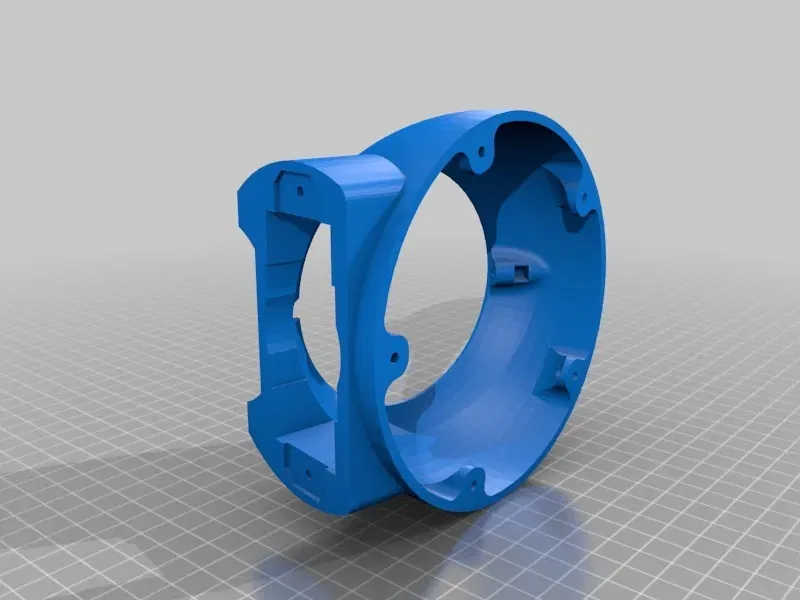

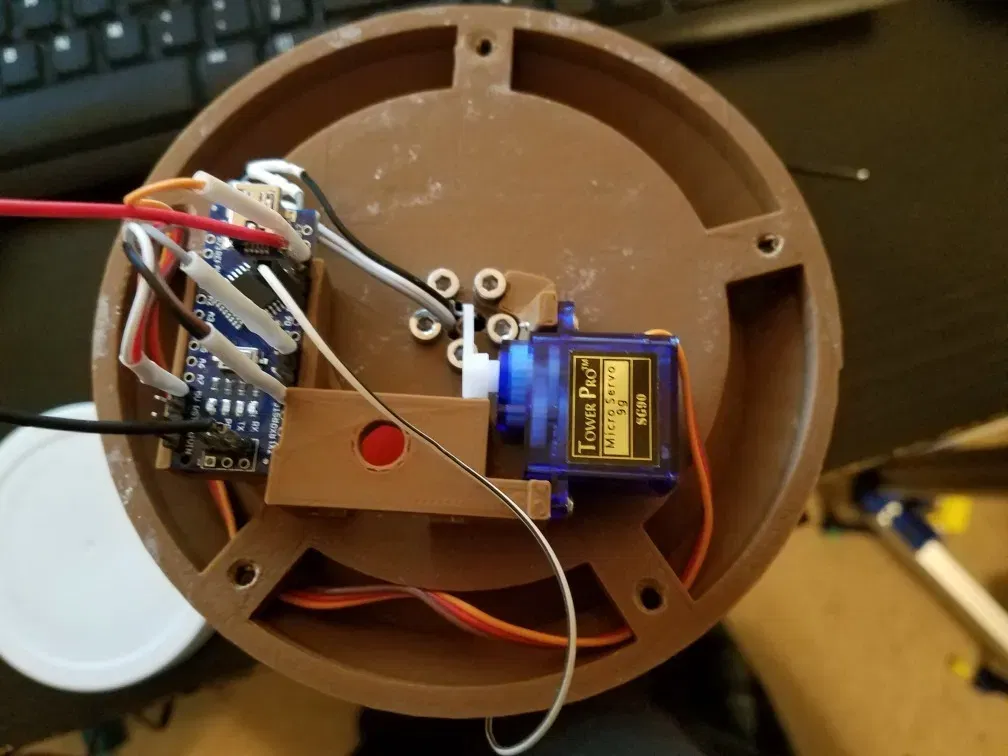

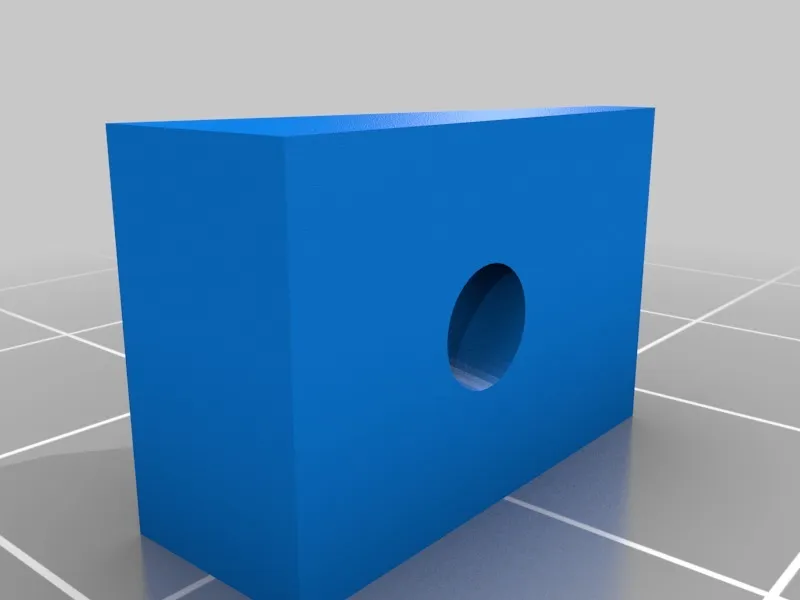

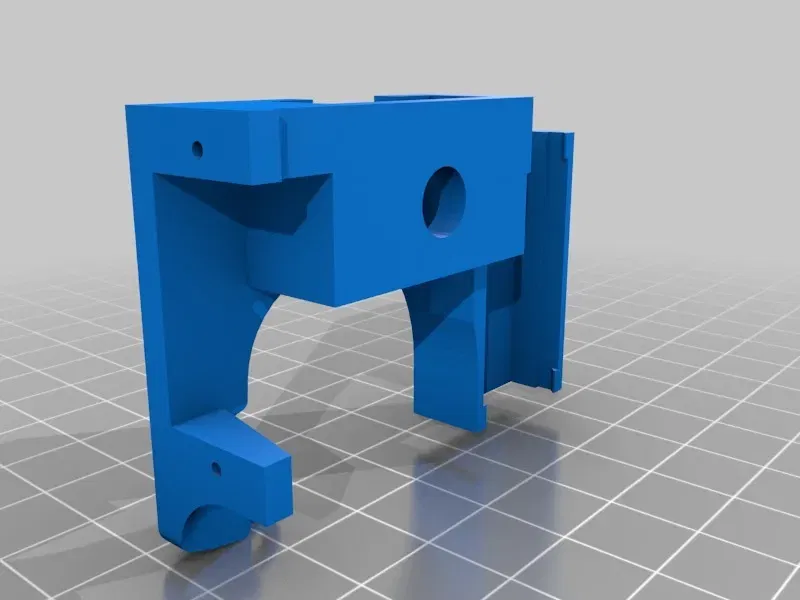

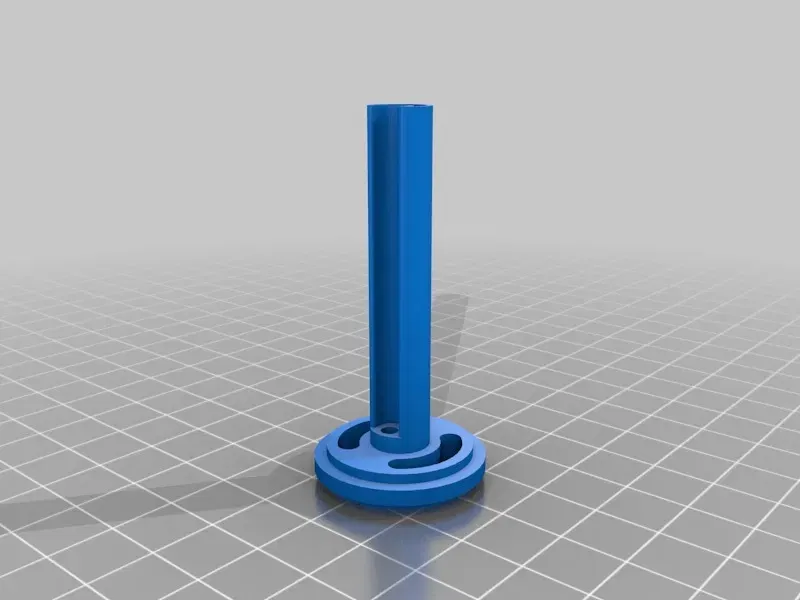

Phần lớn của dự án này sử dụng các tệp STL Blooming Flower 2.0 do Jason cung cấp tại: Thiết kế của Jason sử dụng một cáp 1mm để kết nối liên kết của các cánh hoa với servo. Tôi đã chọn sử dụng dây piano vì nó nằm trong hộp sở thích của tôi. Tuy nhiên, các vật phẩm sau đã được sửa đổi để tạo điều kiện cho thiết kế và sở thích cá nhân của tôi. **Pot-Lower.stl** - Đã thêm một tính năng vào đáy được sử dụng để chứa ổ cắm AC. Ngoài ra, tôi đã chọn nhúng các phụ kiện ren 3 mm để vặn vào nhựa nhằm giữ cho Base-Lid và ổ cắm AC được cố định. Pot-Upper.stl - Để tạo điều kiện cho các linh kiện điện tử bổ sung, tôi đã phải điều chỉnh vị trí của núm nguồn. Ngoài ra, Pot-Upper chứa một lượng vật liệu đáng kể mà tôi cảm thấy có thể được khoét rỗng. Điều này cũng cho phép tôi nhúng các đai ốc lục giác 3 mm để giúp cố định Pot-lower với Pot-upper. Nó cũng hữu ích vì bây giờ tôi có thể chạy dây qua các kênh và giữ chúng ra khỏi đường đi của cánh tay servo. Screw\_Wedge : Đây không phải là một phần của thiết kế, nó chỉ được sử dụng để giúp giữ chặt các đai ốc 3 mm vào Pot-Upper. Tôi nhận thấy rằng góc cần thiết để gắn phần trên vào phần dưới đã gây hư hại cho Pot-Upper vì ốc vít đã ép đai ốc vào chỗ ngồi của nó. Miếng wedge giúp giảm thiểu hư hại. Base-Lid.stl - Nắp đáy đã được sử dụng làm bề mặt gắn cho Relay 120 v và bộ chuyển đổi nguồn 120v sang 5v. Ngoài ra, nắp đã được sửa đổi để sử dụng các bu lông 3 mm để gắn nó vào Pot-Lower. Electronics-bracket.stl - Giá đỡ này đã được thay đổi để bao gồm một giá đỡ cho động cơ SG90 Micro Servo và một giá đỡ trượt cho Arduino Nano. Ngoài ra, tôi muốn đảm bảo rằng giá đỡ không bị uốn cong và đã sử dụng một trong các ốc vít gắn Stems để cung cấp hỗ trợ bổ sung. Axis\_12x\_NeoPixel : Trong sự vội vàng của tôi để đặt hàng các vòng NeoPixel, tôi đã vô tình đặt hàng 12x thay vì 16x vì vậy tôi đã tạo lại trục và giá đỡ cho NeoPixel. Axis\_12x\_36mm\_NeoPixel: Đây là một thiết kế kế thừa của Axis nhằm phù hợp với Vòng LED RGB WS2812 5050 12 Bit HiLetgo. Đường kính bên trong là 36mm. Các mục sau đã được thêm vào dự án: Electrical\_Plate.STL: Chỉ đơn giản được sử dụng để che mặt của ổ cắm. ### Purchased Parts and Hardware Đây là các mục mà tôi đã mua cho dự án 1 x Dây nguồn 1 x GERI™ AC to DC Power Module Supply Isolation Input: AC86-265V Output: 5V 1A (Amazon) 1 x RobotDyn - Thyristor 1 channel AC Switch (Solid State Relay), 3.3V/5V logic, AC 110V/220V/5A (peak 10A) (Amazon) 10 x M3 Brass Knurl Insert Nuts Metric Threaded (Đường kính ngoài: 4.2/5mm) (100 gói) (Ebay $6.00) 1 x 20 Amp Industrial Grade Heavy Duty Self Grounding Single Outlet, White "Lưu ý: Các góc tròn đã được cắt để tiết kiệm không gian" 1 x Bộ mã hóa quay với nút nhấn, trục 12mm 1 x Arduino Nano 1 x SG90 Servo 1 x Dây piano kim loại chính xác 23 x 3mm x 10mm LG. Ốc vít đầu tròn có lỗ lục giác 2 x 3mm x 20mm LG. ốc vít đầu tròn lục giác 4 x 3mm x 8mm LG. ốc vít đầu phẳng lục giác 1 dây buộc nhỏ để cố định dây nguồn Một ít keo để cố định thân với trục, bạn có thể sử dụng keo siêu dính ### Ghi chú chung: Thay vì sử dụng chốt hoặc ốc vít 3 mm. làm điểm trục cho bàn đạp, tôi đã tìm thấy một đoạn filament 3 mm. mà tôi đã cắt theo kích thước.
Thẻ
flower nightlight thingiverse timer

Giấy phép

Tác phẩm này được cấp phép theo

GNU General Public License v2.0

GPL 2.0

Yêu cầu ghi công
Remix & phái sinh Được phép
Sử dụng thương mại Được phép

Tìm hiểu thêm về giấy phép này tại http://www.gnu.org/licenses/old-licenses/gpl-2.0.html
