Giá đỡ cuộn filament nhanh chóng và tiện lợi

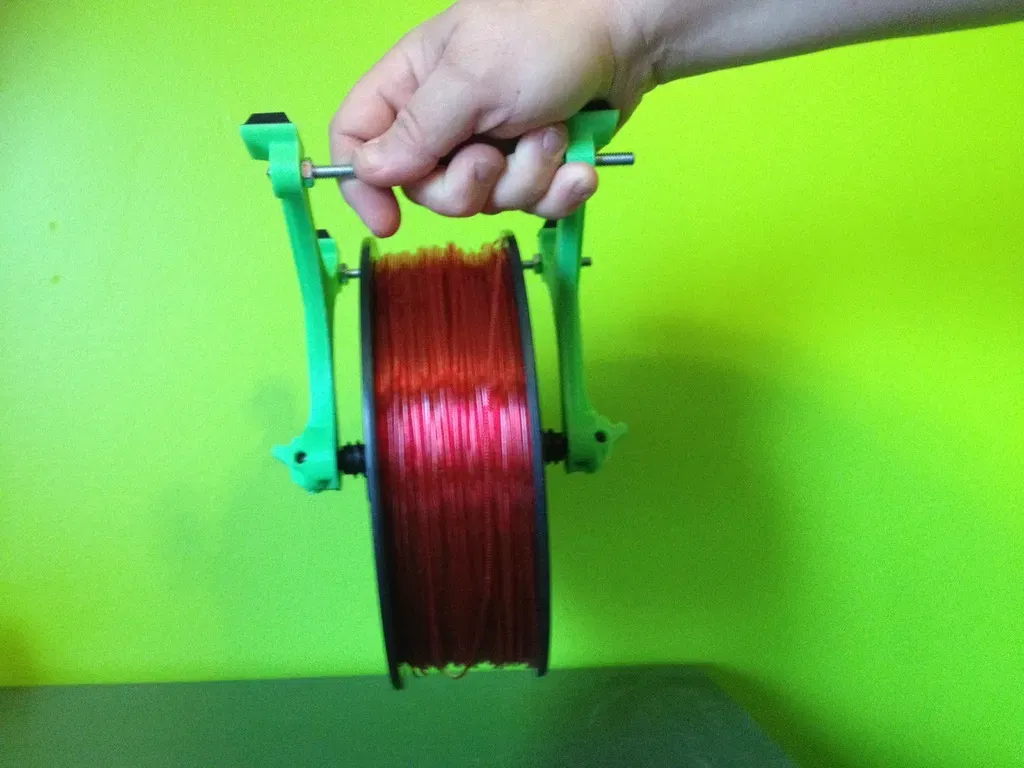

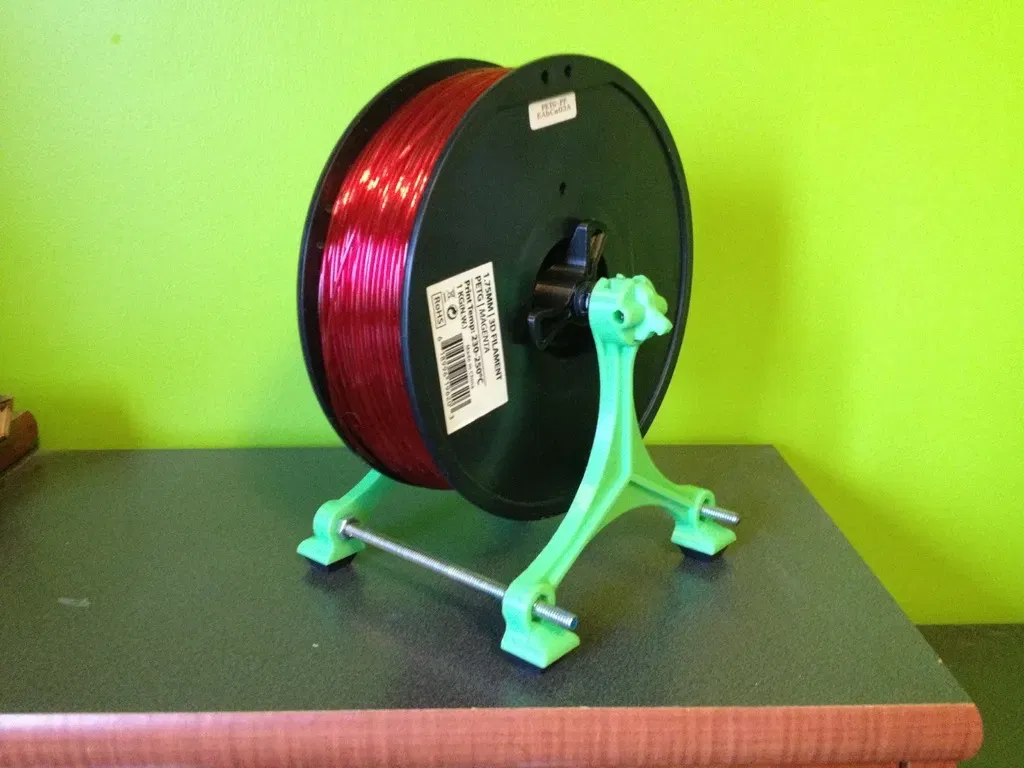

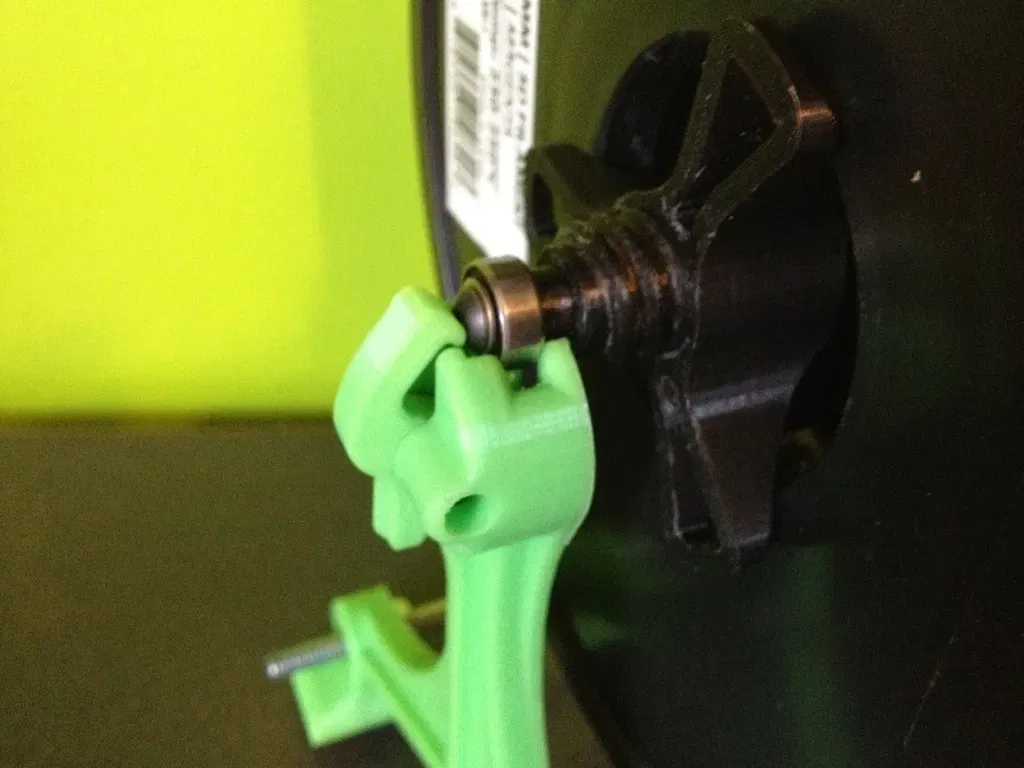

Đây là một giá đỡ filament có ma sát thấp được thiết kế với một trục thả nhanh. Tôi muốn tạo ra một giá đỡ filament có thể đặt trên bàn hoặc gắn lên tường, vì vậy tôi đã kết thúc với một thiết kế giữ chặt các ổ bi của cuộn.

Tôi đã bao gồm một tệp Solid works của trục và khóa để hỗ trợ trong thiết kế của bạn. Tôi có thể tinh chỉnh thiết kế trong tương lai vì các ổ bi vừa khít nhưng sẽ lỏng ra theo thời gian.

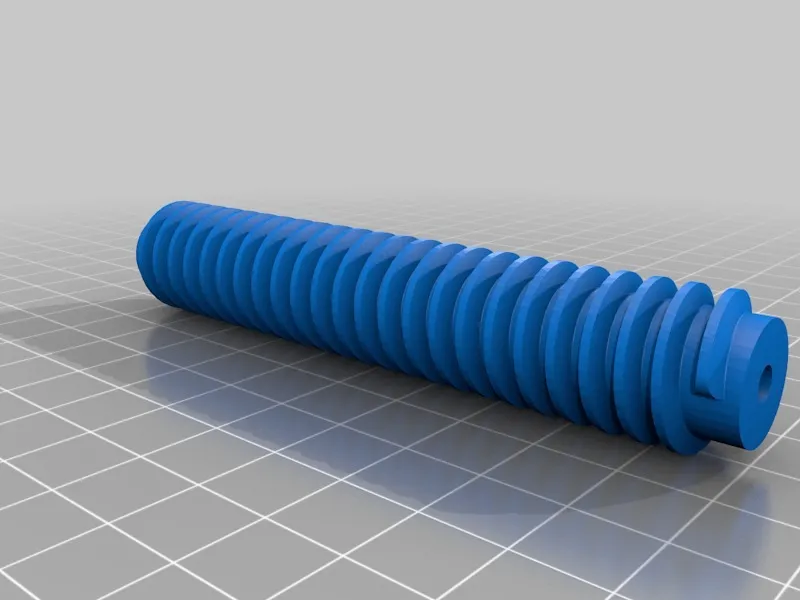

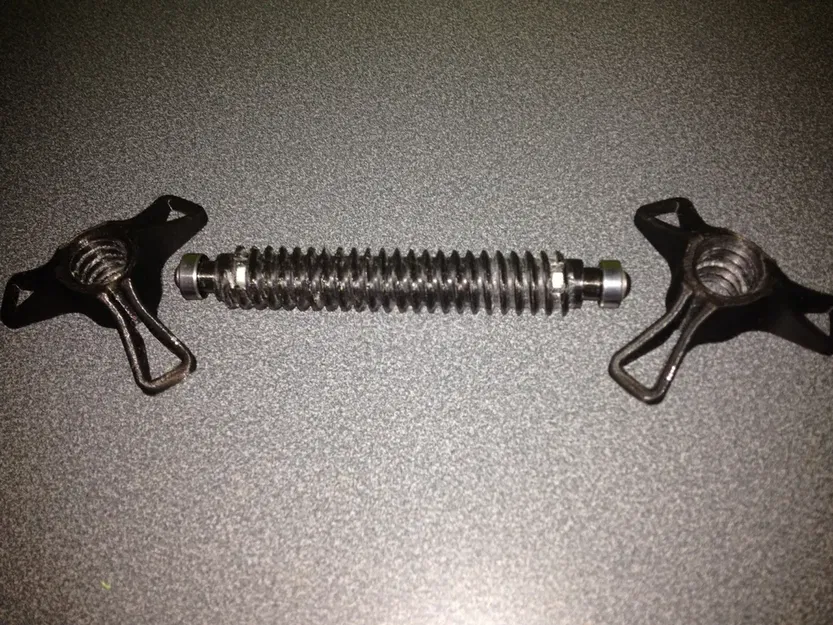

Lắp ráp Trục:

2 x 624-2r2 Ổ bi (13mm OD. x 4mm ID. x 5mm chiều rộng)

2 x 4mm x 30mm Đinh vít đầu nút

2 x 4mm đai ốc

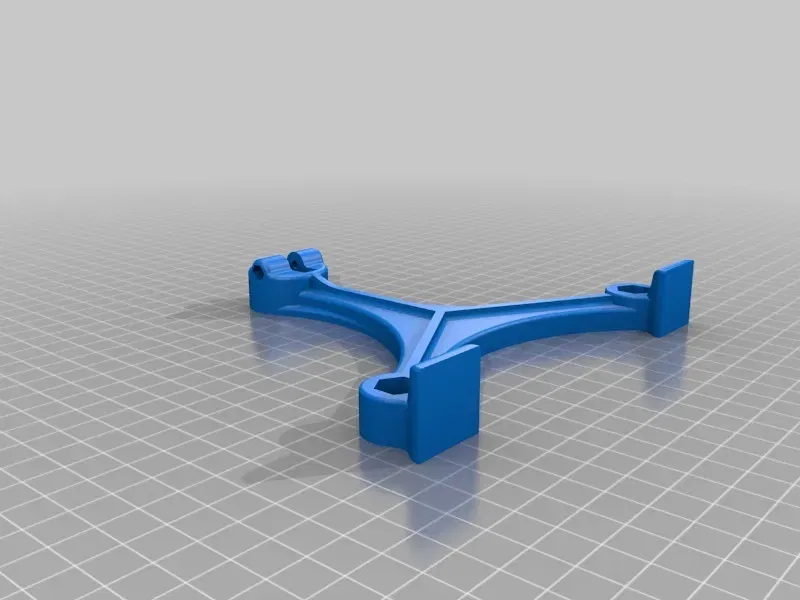

Giá đỡ Spooler:

2 x 3mm x 16mm Đinh vít đầu lục giác

2 x 3mm đai ốc

2 x 3mm vòng đệm

2 x 1/4-20 thanh ren

8 x 1/4-20 đai ốc

4 x chân cao su tự dính. (Tùy chọn)

Lưu ý: Thiết kế trục được lấy cảm hứng từ giá đỡ cuộn với ổ bi http://www.thingiverse.com/thing:467008

Cài đặt In

Máy in:

Afinibot

Rafts:
