Bộ chuyển đổi bo mạch Robin Pro V1 sang BTT SKR-Pro V1.2

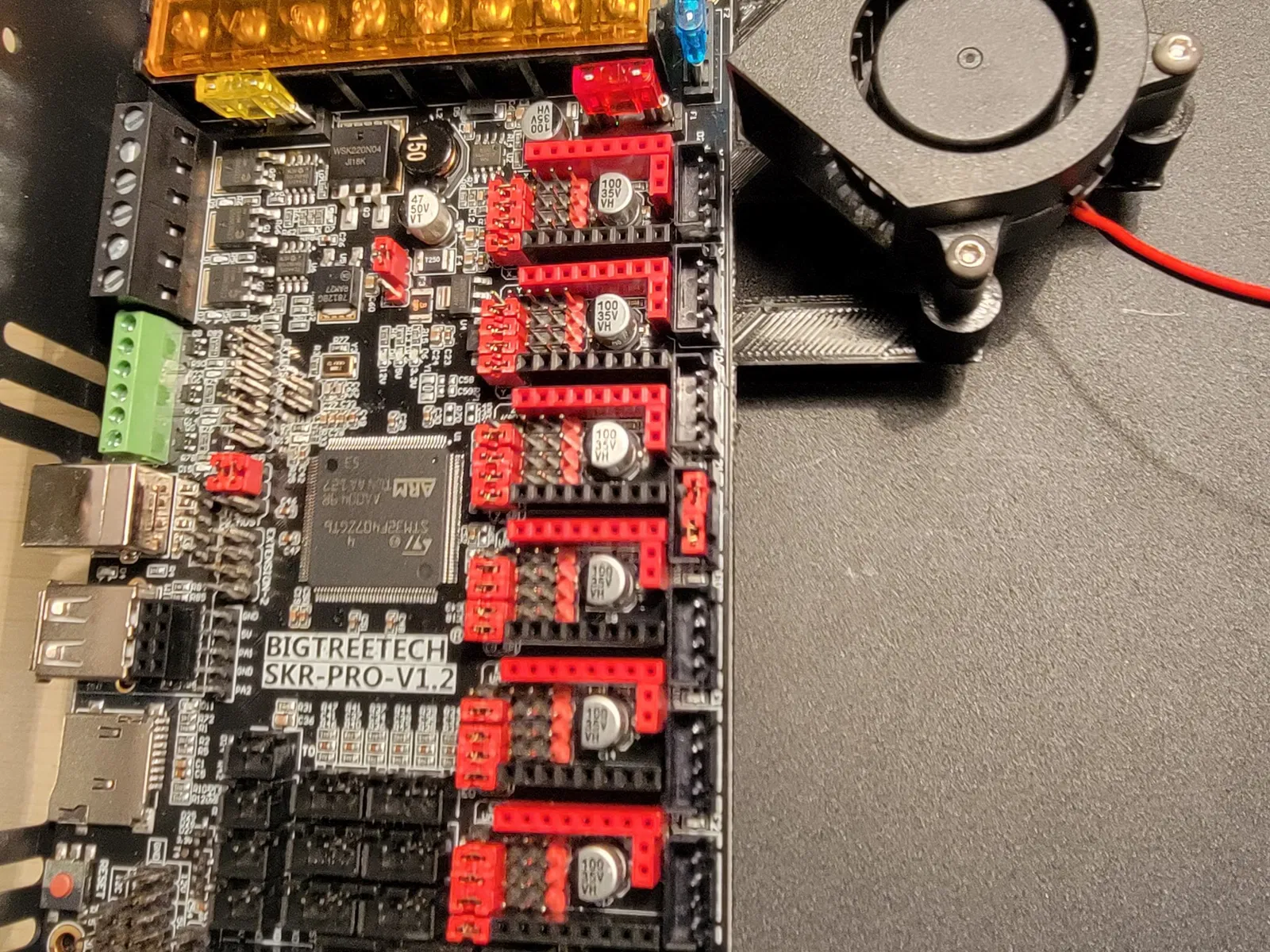

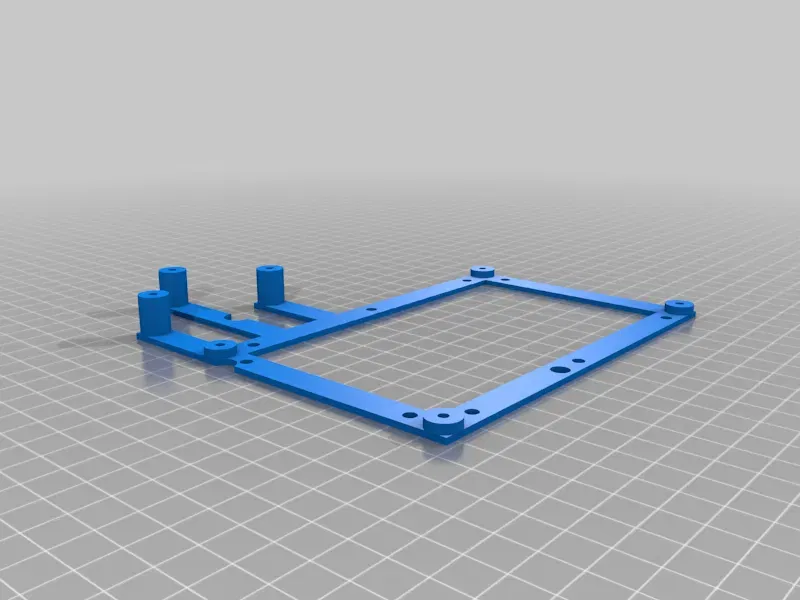

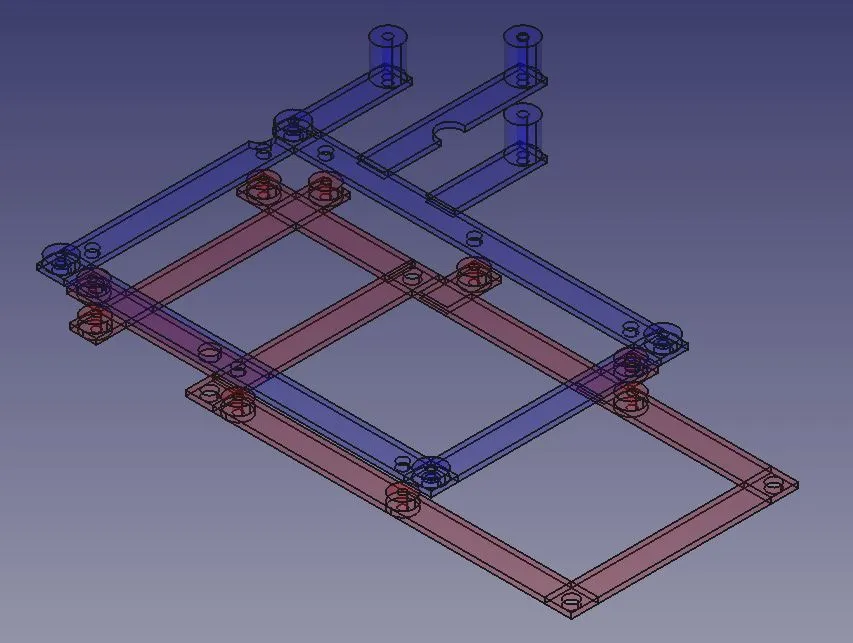

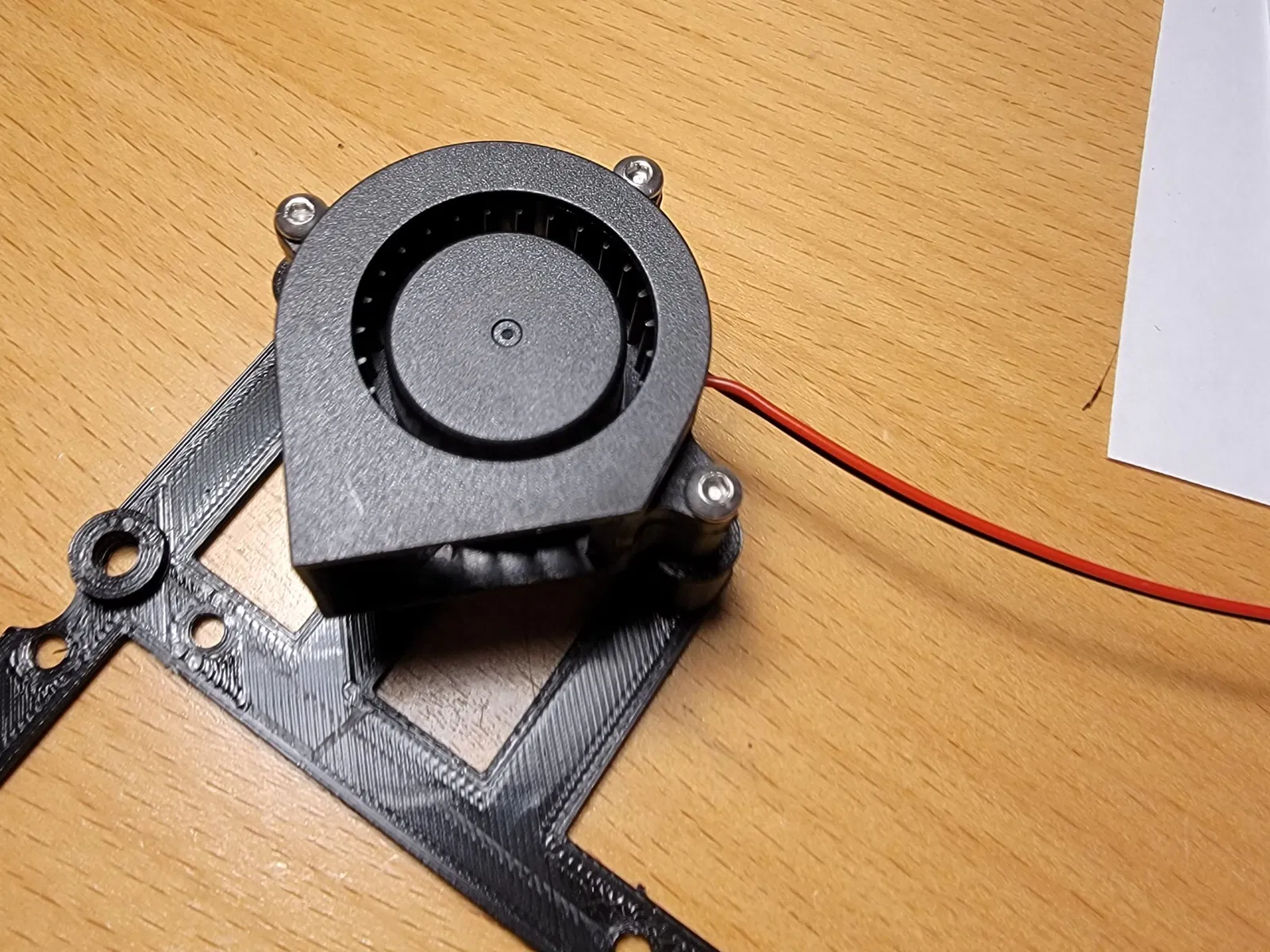

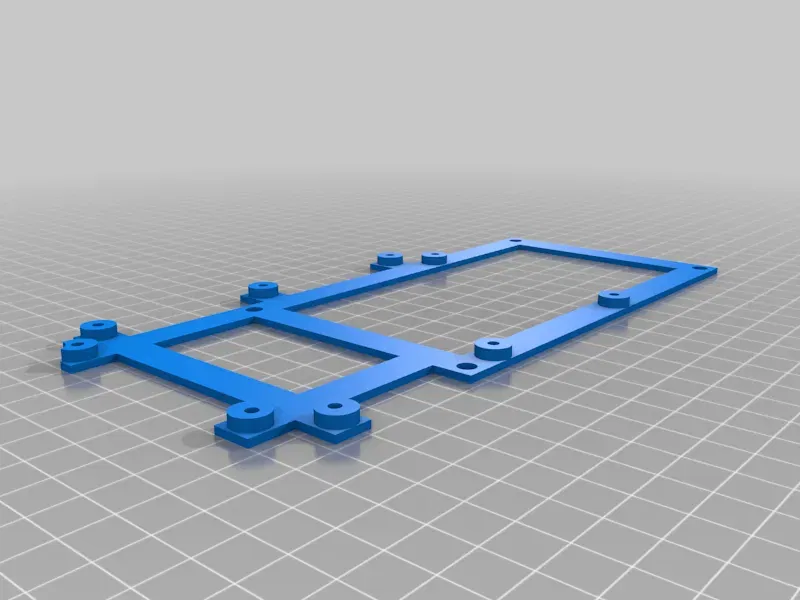

Hai phần, một phần vặn vào khung (trong trường hợp của tôi, của một JGMaker Artist-D Pro) trong các lỗ Robin Pro V1.0, sau đó phần trên vặn vào phần dưới và cung cấp các lỗ gắn cho BTT SKR-Pro-V1.2. Phần trên cũng bao gồm các cột gắn cho quạt làm mát Artist-D hiện có không hướng về phía bo mạch chủ [?] để làm cho nó thổi trực tiếp vào các bộ điều khiển bước (nơi cần làm mát).

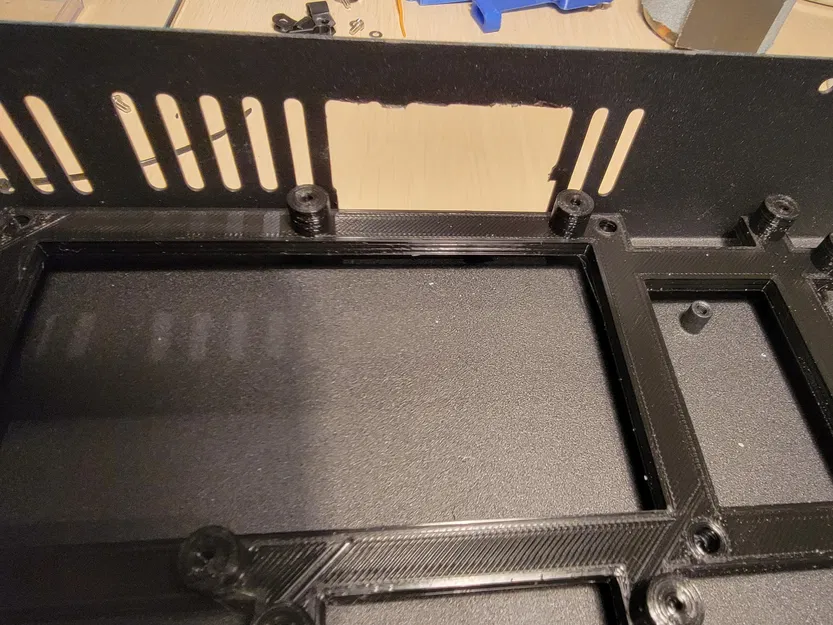

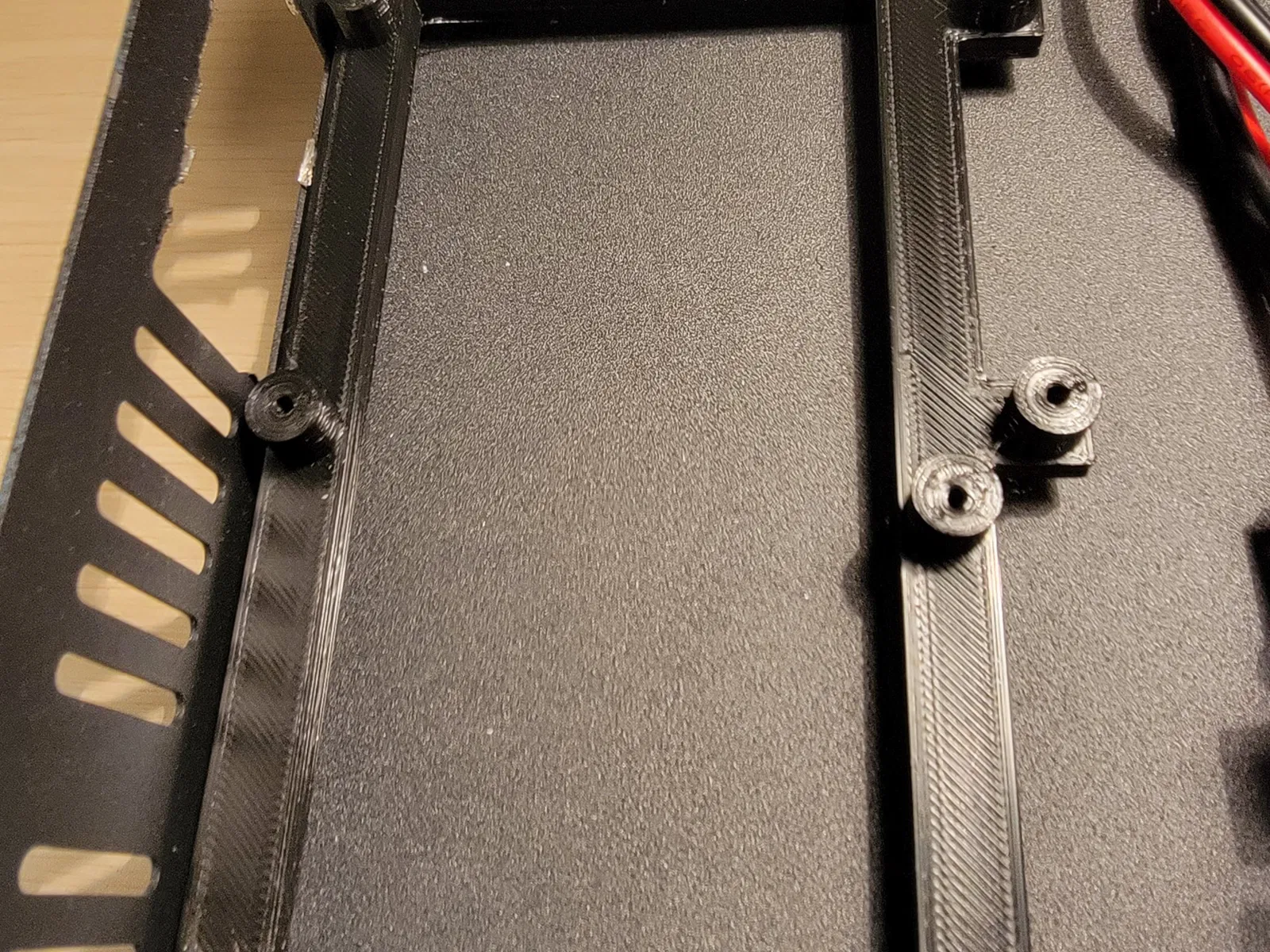

Lưu ý rằng có các rãnh và lỗ trên các tấm để cho phép các cột gắn hiện có ở phía dưới của khung Artist-D Pro, và một lỗ để cho phép bo mạch dưới được tháo ra khỏi khung mà không cần tháo bo mạch trên.

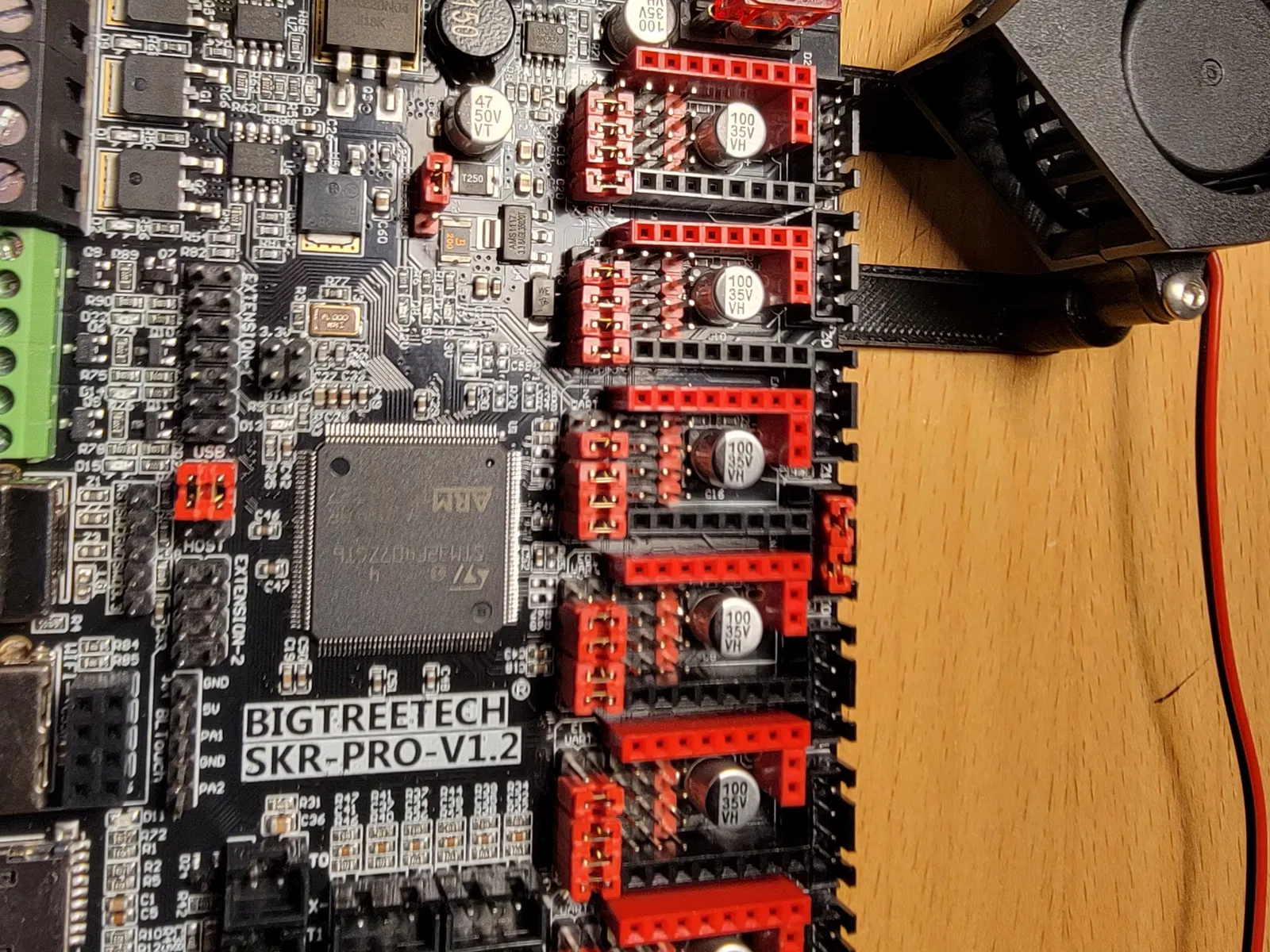

Sự căn chỉnh bo mạch được thiết kế để làm cho các cổng BTT căn chỉnh với các cổng trên Robin, nhưng bạn sẽ cần phải dọn dẹp một số không gian (tôi chỉ cắt bằng một chiếc cưa cắt Dremel) theo chiều dọc.

Ghi chú:

Tôi không đưa ra bất kỳ bảo đảm nào về chất lượng của các bo mạch. Tôi không ấn tượng.

Nhiều phần lấp đầy hơn tạo ra một bo mạch cứng cáp hơn, nhưng không thực sự cần thiết.
