Vỏ máy tính đạp xe Arduino (đồng hồ tốc độ + đồng hồ qu...

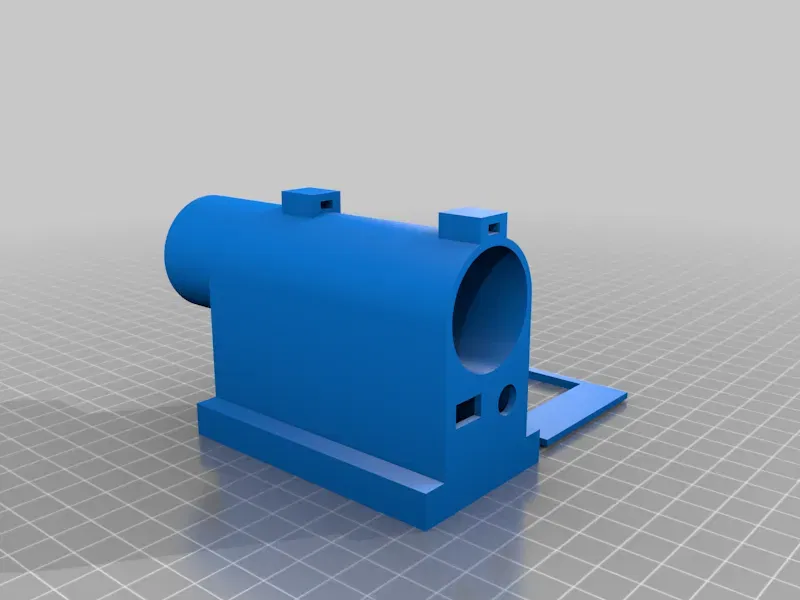

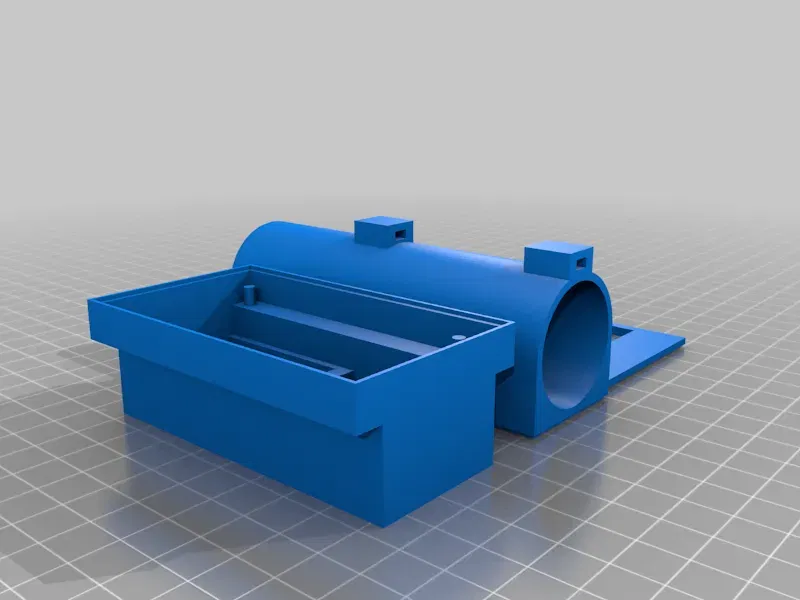

Đây là trường hợp cho một đồng hồ tốc độ Arduino mà tôi đã làm với những thứ ngẫu nhiên mà tôi có trong thời gian cách ly năm ngoái. Nó giả định kích thước lốp xe là lốp xe đạp đường tiêu chuẩn trên bánh xe đạp đường tiêu chuẩn. Mã có thể được chỉnh sửa để chỉ định kích thước khác. Hướng dẫn và hướng dẫn xây dựng có thể được tìm thấy ở đây

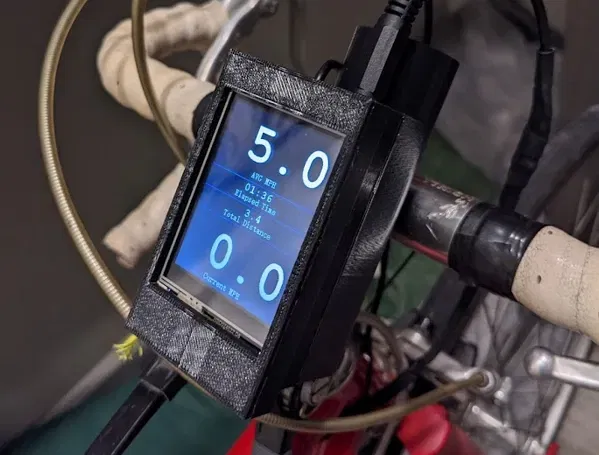

Tôi đã sử dụng nó trên một chiếc xe đạp tập tĩnh để tính toán:

• Tốc độ MPH hiện tại
• Tốc độ MPH trung bình
• Thời gian đã trôi qua
• Khoảng cách đã trôi qua

Điều này cho phép tôi có dữ liệu định lượng để luyện tập.

Các bộ phận

• Arduino Nano
• Nextion NX3224T024
• Cảm biến Hall Effect A3144
• Dây Dupont
• Dây nối 3.5mm 4 cực
• Điện trở
• Nam châm nan hoa xe đạp

Trong tinh thần của cách tôi làm điều này, tôi khuyến khích sử dụng bất cứ điều gì bạn có thay vì đặt hàng các bộ phận. Danh sách trên hầu như là tất cả những gì bạn cần để làm điều này. Dây có thể được lấy từ một bộ sạc tường cũ. Cáp cảm biến có thể được làm từ một cáp tai nghe cũ và một jack 4 cực từ một thiết bị ngẫu nhiên. Nam châm có thể được tìm thấy trong một ổ cứng cũ hoặc một cái gì đó tương tự.
