Giá đỡ vòi sen thay thế cho cột đường kính 16mm

Cập nhật:

31 tháng 10 năm 2023: Đã thêm tệp STEP của mô hình, theo yêu cầu.

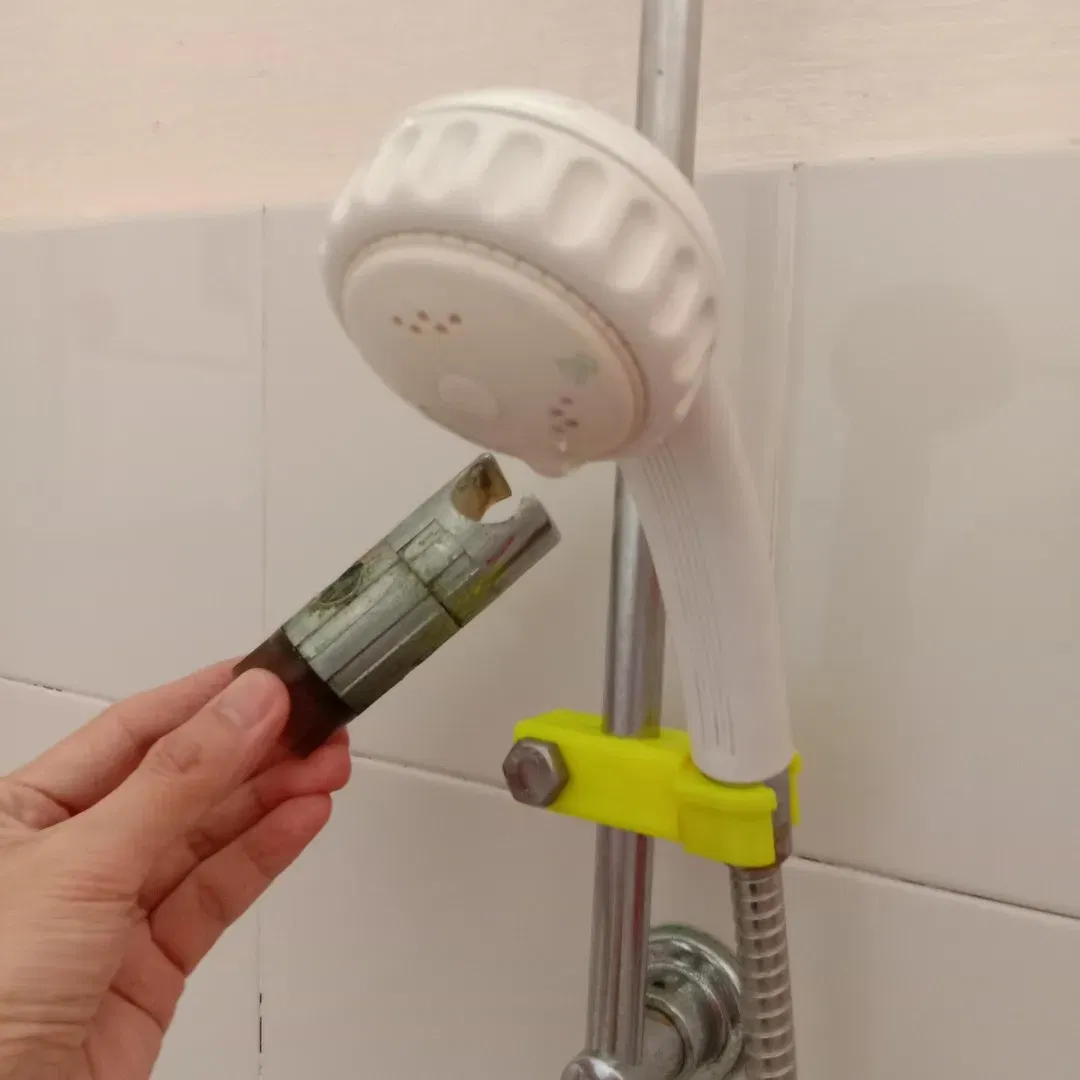

Tôi đã làm điều này để thay thế giá đỡ vòi hoa sen cũ của bố mẹ tôi, cái mà có một cột đường kính 16mm (có thể đã lỗi thời). Giá đỡ ban đầu không còn khả năng giữ vị trí trên cột, hoặc duy trì góc của vòi hoa sen nữa. Các sản phẩm thay thế thương mại dường như chủ yếu dành cho các cột 22-25mm. Chắc chắn, tôi biết việc sử dụng bu lông lục giác M10 và đai ốc có thể hơi lỗi thời trong những ngày này của tất cả-AM (Sản xuất Bổ sung), nhưng tôi có những phần cứng đó sẵn, và có một số ứng dụng mà phần cứng kim loại cũ tốt hơn nhiều cho một giải pháp nhanh chóng và chắc chắn.

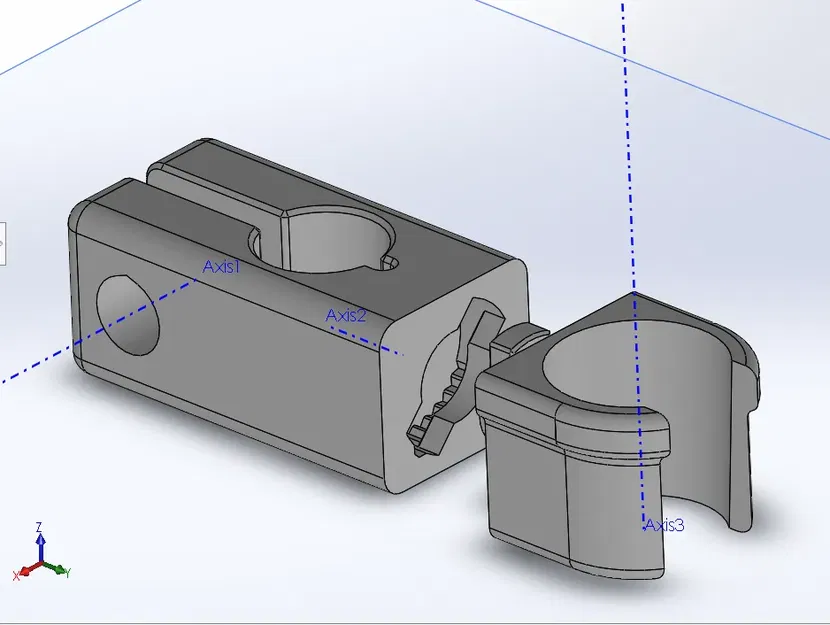

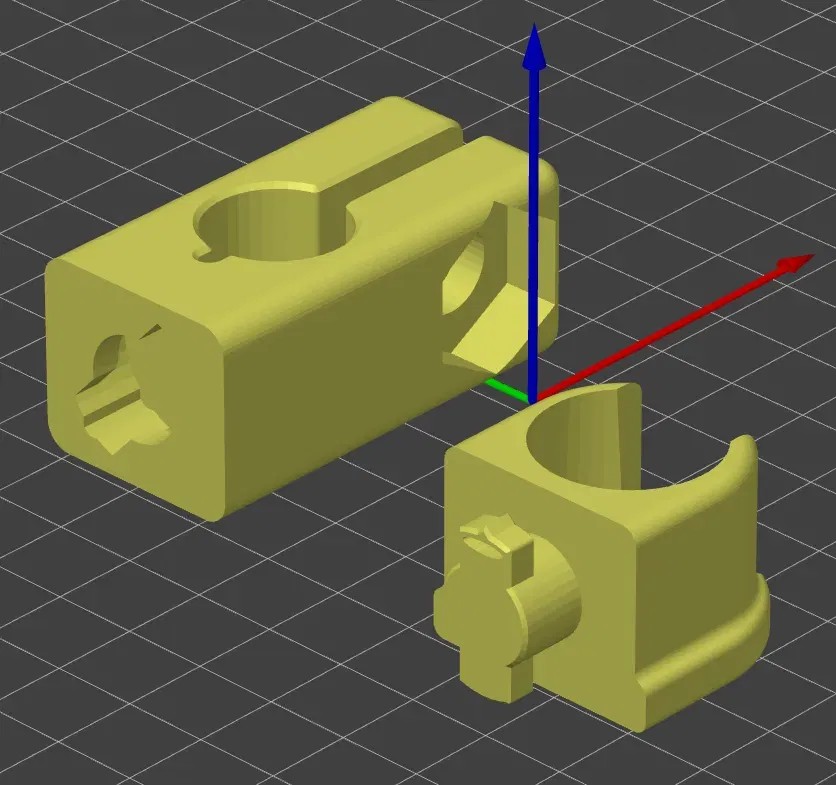

Tôi đã thiết kế điều này trong Solidworks, và tệp phần được bao gồm ở đây nếu bạn muốn thử nghiệm cho các kích thước cột khác. Tôi đã sử dụng một cơ chế giống như khóa để giữ góc của 'túi' vòi hoa sen. Điều này cung cấp thêm cho vị trí thẳng đứng, 5 vị trí tiến (bước 12 độ) và 1 vị trí lùi (15 độ).

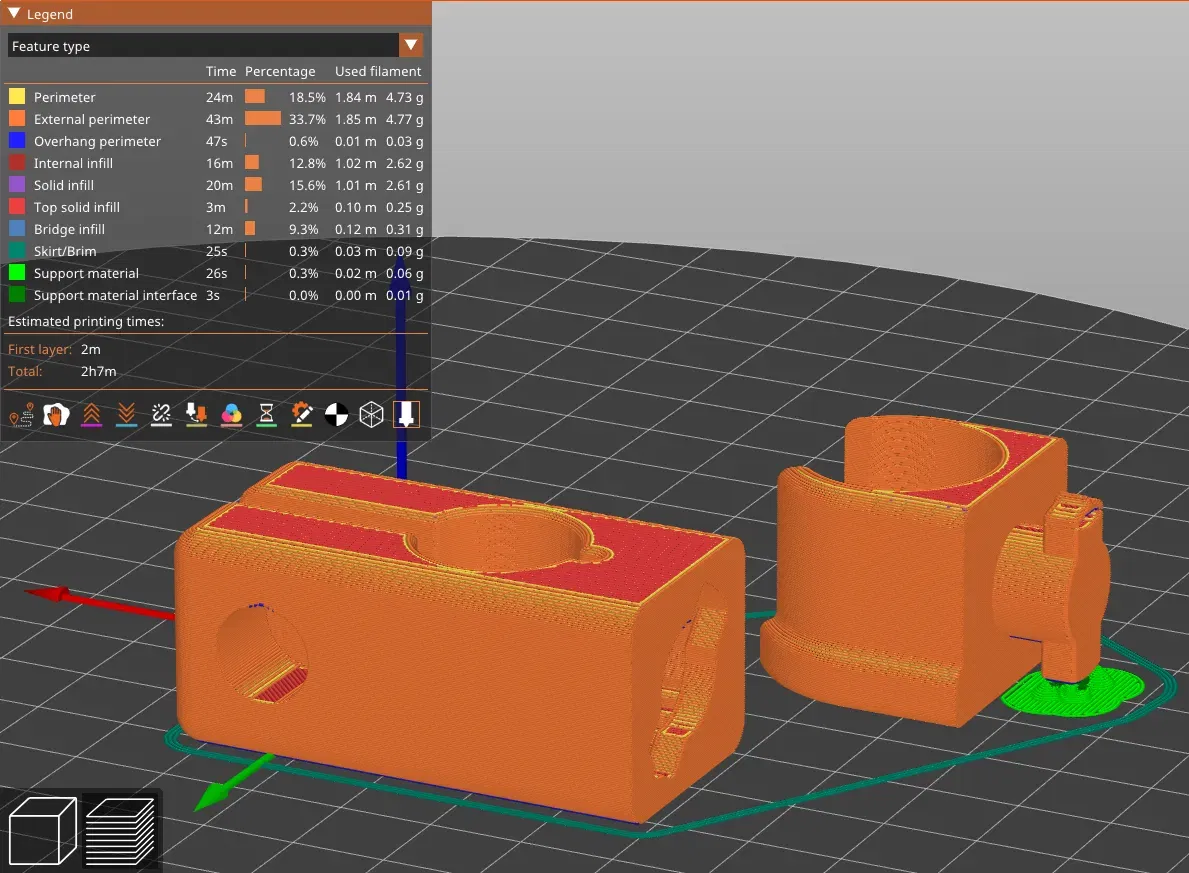

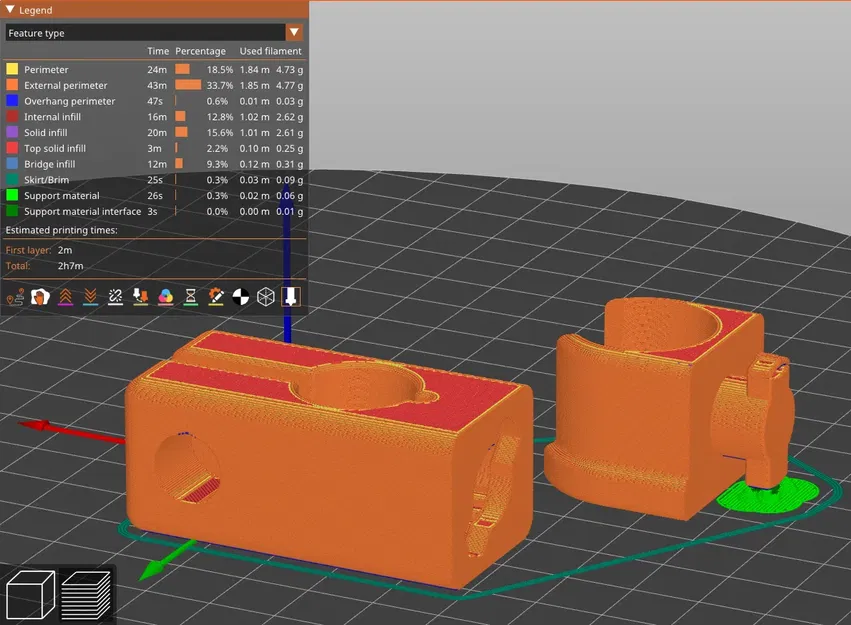

Tôi đã in các phần với độ dày 0.2mm vì tính thẩm mỹ là thứ yếu. Kẹp cột được in theo hướng mặc định của nó, trong khi túi được in ngược lại để có độ bám dính tốt hơn mà không cần viền. Từ kinh nghiệm, tôi khuyên bạn nên chỉ sử dụng hỗ trợ dưới đầu khóa của túi mà hướng về phía giường, như được hiển thị bằng màu xanh trong chế độ xem cắt. Lý do là tôi đã in cái này bằng PETG (được khuyến nghị), và cấu trúc hỗ trợ khó gỡ bỏ hơn, đặc biệt nếu chúng đi vào kênh 'khóa'. Sơn lên các bộ chặn hỗ trợ, và chỉ cần dựa vào tính năng cầu của eSlicer, mà là tính năng được thực hiện tốt nhất trong tất cả các slicer mà tôi đã thử cho đến nay (thật sự, không cố gắng lấy lòng). Tôi đã sử dụng 20% độ đặc và 3 lớp vỏ đứng.

Ôi, tôi có nhắc đến rằng bạn sẽ cần một bu lông đầu lục M10x30mm và một đai ốc hex M10 không? Ghi chú đầu 'chỉ' ở một đầu của 'chìa khóa' trên túi, căn chỉnh nó với rãnh được cắt cho nó trên lỗ khóa, và chèn nó vào kênh chìa khóa. từ từ xoay túi theo chiều ngược kim đồng hồ (nhìn từ đầu túi) cho đến khi nó kêu "click". Đây là vị trí ngược. Sáu lần "click" tiếp theo theo chiều ngược kim đồng hồ là vị trí thẳng đứng và 5 vị trí tiến. Bạn sẽ cần giải phóng cột khỏi các giá đỡ của nó để kẹp có thể được trượt lên trên đó. Điều chỉnh nó đến chiều cao và siết bu lông một cách vừa phải.
