Giá đỡ Z-Braces đa năng dễ dàng cho máy in Adimlab

Đây là một phiên bản remix của "Easy Universal Z-Braces for CR-10/S/S4/S5" được thiết kế xuất sắc bởi jonathanlundstrom https://www.thingiverse.com/thing:2805226.

Phiên bản remix này được điều chỉnh để phù hợp với máy in Adimlab, nhưng phiên bản remix này, phiên bản gốc ở trên hoặc phiên bản thanh ren M8 (https://www.thingiverse.com/thing:3021451) đều nên phù hợp với nhiều loại máy in khác nhau trên thị trường.

Sự khác biệt lớn nhất giữa phiên bản remix này và phiên bản gốc là không khoan vào đầu của thanh nhôm 2020, mà thay vào đó, tăng đường kính vít giữ ở dưới cho vít 5mm & đai ốc thanh nhôm 2020. Độ rộng tổng thể của các giá đỡ trên và dưới đã được tăng lên 13mm để thêm một ít nhựa xung quanh khu vực thanh ren. Sử dụng một thanh ren 3/8 inch hoặc 10mm và cắt thành 23 inch hoặc 584mm.

Lưu ý: nếu bạn không có máy in Adimlab, bạn sẽ cần đo để xác định chiều dài thanh ren.

Phần cứng cần thiết

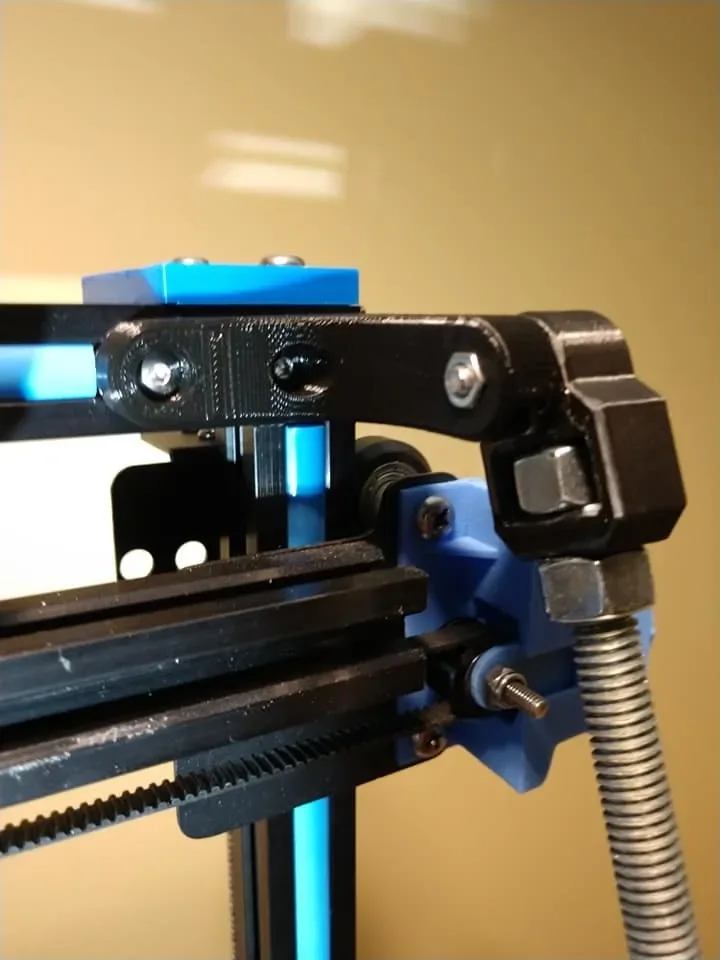

Giá đỡ trên: 4 cái, đai ốc 4mm; 4 cái, vít 4mm x 10mm

Giá đỡ trên: 2 cái, đai ốc 4mm và 2 cái, vít 4mm x 16mm

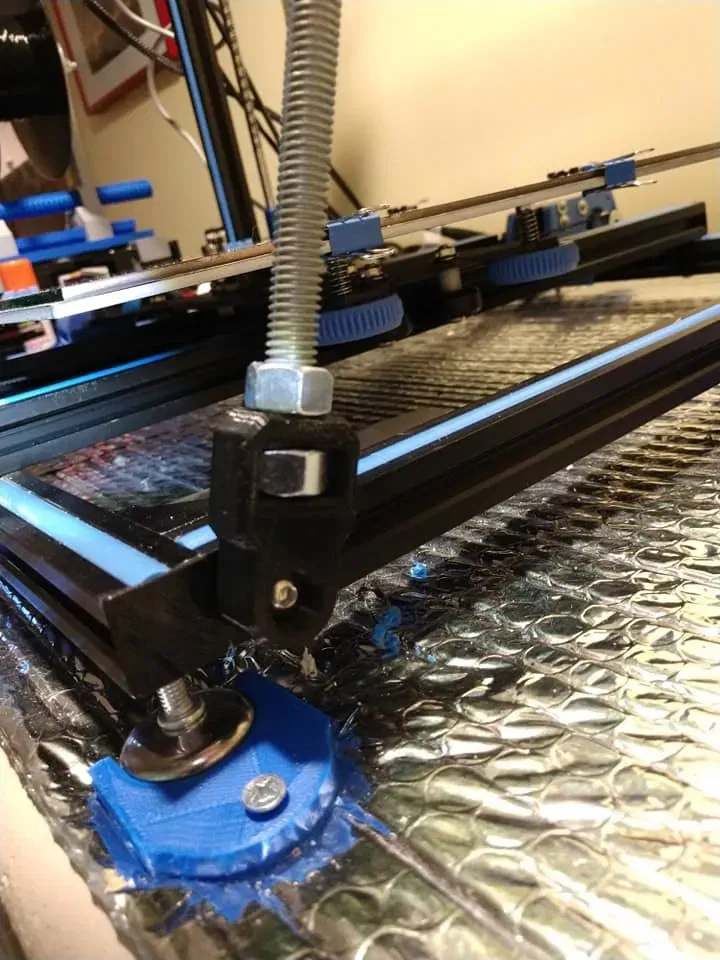

Giá đỡ dưới: 2 cái, đai ốc 5mm và 2 cái, vít 5mm x 12mm

Thanh ren: 2 cái 3/8 x 23 inch và 8 cái đai ốc 3/8

HOẶC 10mm x 584mm và 8 cái đai ốc 10mm

Đối với phiên bản 1/2 inch, tôi không biết chiều dài tối ưu nên là bao nhiêu.

Cập nhật: 1/8/2020 Đã sửa phiên bản thanh ren 1/2 inch. Đã làm cho lỗ đai ốc lớn hơn một chút để cho phép đai ốc quay hoàn toàn. Tôi cũng đã mở rộng giá đỡ cho phiên bản 1/2 inch một chút. Cuối cùng, tôi đã đổi tên tất cả các file. Có hai kích thước của các bộ phận, tên file có 38, như trong 3/8 inch và tên file 12 như trong 1/2 inch, là quy ước đặt tên mới.

Cập nhật: 1/24/19 đã thêm một phiên bản mới cho thanh ren 1/2 inch theo yêu cầu. Phần cứng còn lại vẫn giữ nguyên. Chiều dài cắt của thanh ren có thể cần phải điều chỉnh. Ngoài ra, nếu bạn không có hộp cắt và cưa tay, tôi khuyên bạn nên sử dụng chúng để cắt các thanh ren, sau đó sử dụng một cái dũa để tạo một chút vát ở đầu cắt.

Cài đặt in

Máy in:

Adimlab i3 Gantry

Giá đỡ:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2

Độ đặc:

25%-50%

Ghi chú:

Để có một giá đỡ chắc chắn, hãy in với 3 lớp
