Giá đỡ để lập trình phích cắm thông minh iSelector SM-PM702

Tóm tắt:

Tôi đã mua một số ổ cắm thông minh iSelector (SM-PM702) để thử cài đặt firmware Tasmota. Tôi đã cố gắng tìm ra cách ít xâm lấn nhất nhưng cuối cùng bạn vẫn cần phải truy cập vào GPIO 1 nằm ở một vị trí khó tiếp cận trong ổ cắm.

Bộ jig dường như hoạt động, tôi thấy thông điệp khởi động ESP từ firmware Tuya.

Điều này sẽ không cài đặt firmware cho SM-PM702 như hiện tại.

Tôi đang công bố điều này trong trường hợp nó hữu ích cho ai đó và hoặc có thể muốn hàn một jumper vào GPIO 1. Chưa được kiểm tra cho việc cài đặt thực tế.

TLDR;

BOM:

SM-PW702 đây là iSelector mà tôi đã sử dụng

Pogo Pins - P75-E2 là những gì tôi đã sử dụng

Mô tả:

Cố gắng cài đặt Tasmota trên iSelector SM-PW702

Tôi đã cố gắng giữ việc tháo dỡ ở mức tối thiểu. Tôi đã dừng lại khi nhận ra PCB không thể tháo rời hoàn toàn mà không hàn rời ổ cắm điện. Tôi không muốn làm điều đó.

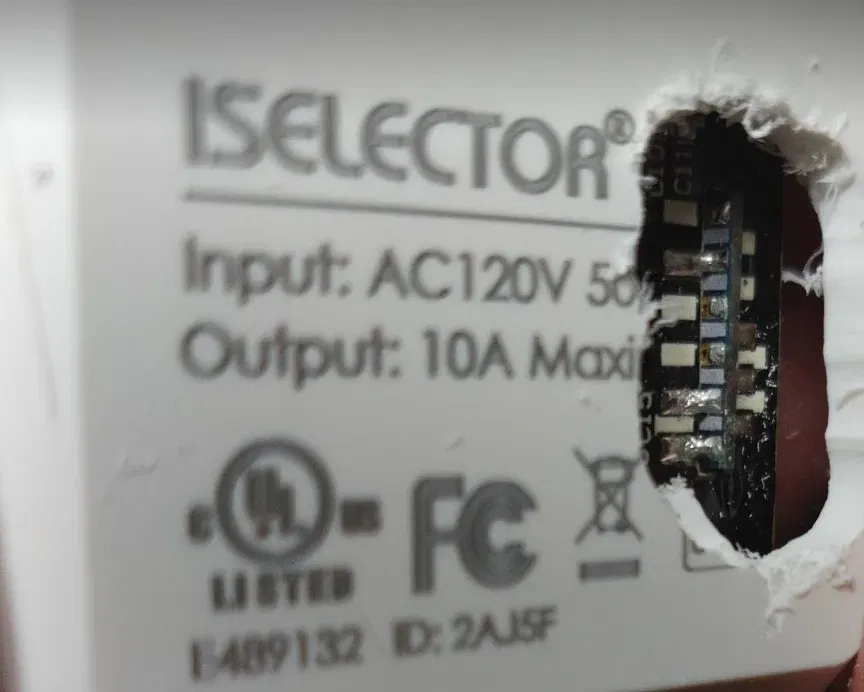

Nếu chúng ta có thể cắt một khe trong vỏ để tiếp cận cạnh của TYWE2S, chúng ta có thể truy cập

PINS: VCC, GND, RX, TX

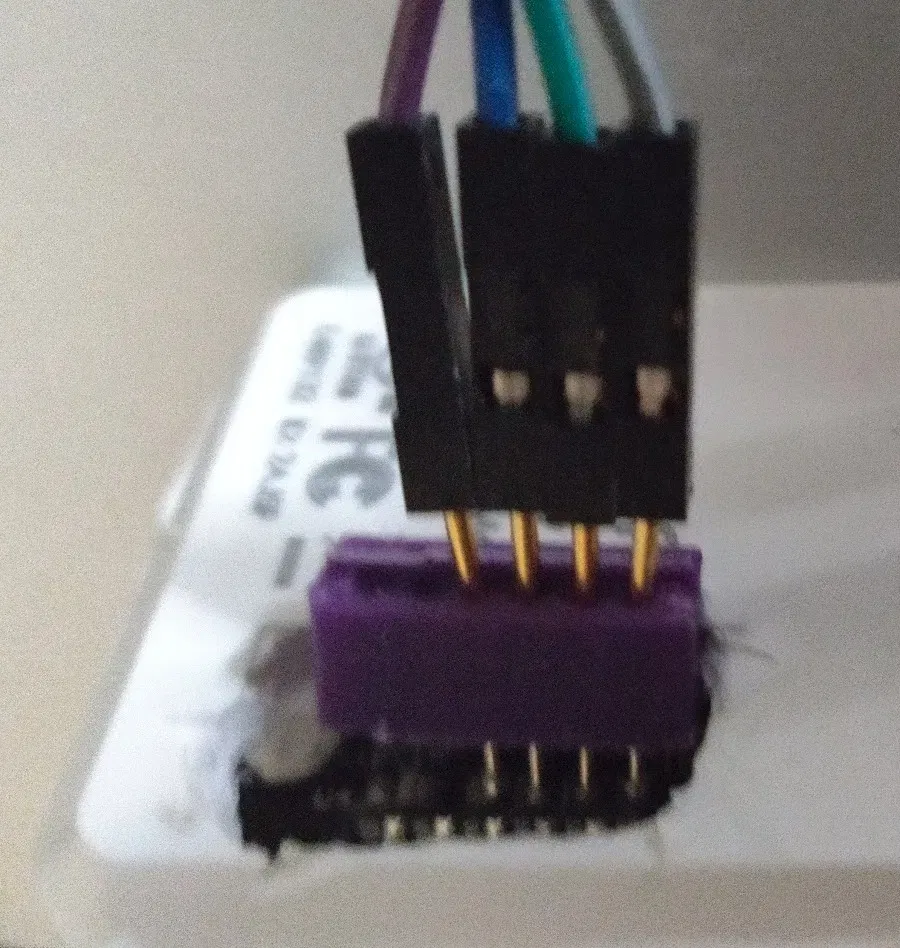

Đó là điều mà bộ jig này được thiết kế để thực hiện.

Tôi đã hy vọng công tắc "on-off" được kết nối với GPIO, nhưng trong thử nghiệm của tôi, tôi không thể khiến esptools làm gì cả.

Có thể đây là lỗi của tôi về thời gian và trình tự để khiến esptools nhận diện nó.

Tôi sẽ dừng lại ở đây. Có thể ai đó sẽ có vận may tốt hơn và cho tôi biết tôi có thể đã làm sai điều gì.

Tôi có thể thử hàn một jumper vào GPIO trên TYWE2S sau.

Ghi chú:

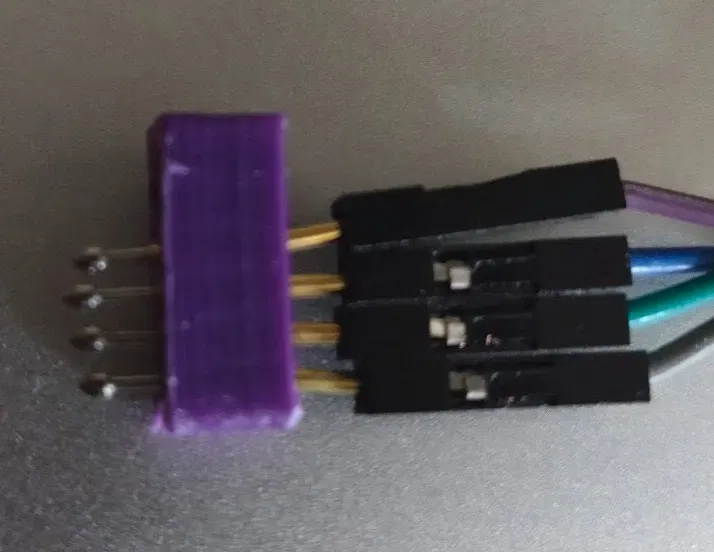

• Kết nối TYWE2S có khoảng cách chân 2.00MM. Nếu bạn đang sử dụng jumper "dupont", bạn sẽ phải uốn các chân pogo để vừa với 4 jumper.
• Tôi chủ yếu in bằng ABS, vì vậy bạn có thể cần điều chỉnh tỷ lệ cho phù hợp

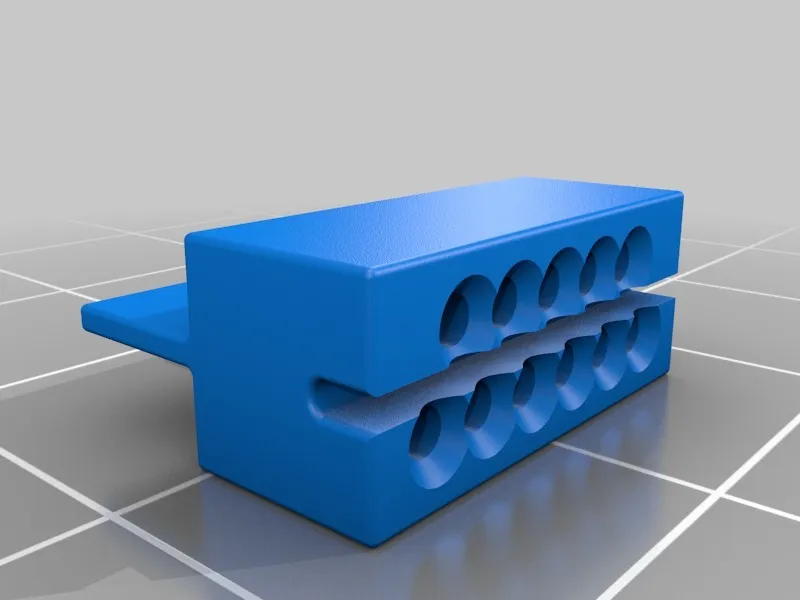

• Định hướng để in ở dưới (nơi mà mặt tiếp xúc của các chân pogo nhô ra) xuống giường, đầu ngón tay chạm lên.
• không cần hỗ trợ

Tham khảo

Tuya TYWE2S ESP8266EX Module
