Giá đỡ lắp đặt AIRSTEP 2020 cho bàn đạp guitar

Tác giả yodakubota_513726

Lượt tải
25
Lượt thích
11
Lượt coi
833

File 2 1,2 MB

  • Airstep_Bracket_Bottom_Position_Left_With_Screws_1765545357.3mf3MF · 428 KB
  • Airstep_Bracket_Bottom_Position_With_Screw_Mounts_BOTH_LEFT_and_RIGHT_1765545358.3mf3MF · 825,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

In PETG được in với ~4 lớp viền, 30% độ đầy gyroid, chiều cao 0.2mm, cài đặt tốc độ.

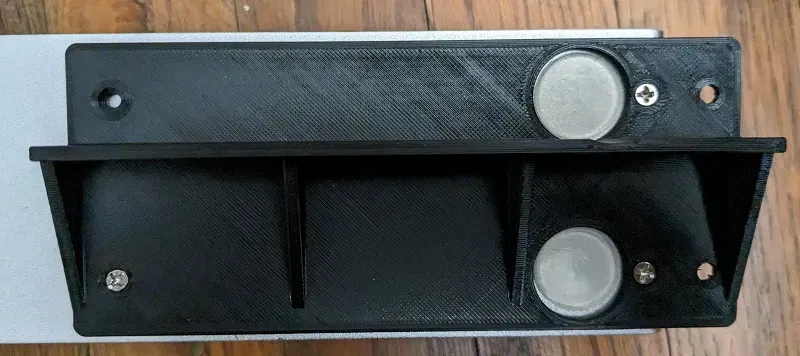

Hỗ trợ hữu cơ đã được sử dụng cho các lỗ counterbore ở đáy. Tuy nhiên, các lỗ counterbore không sâu lắm, vì vậy vật liệu hỗ trợ hơi khó để gỡ bỏ. Sử dụng các lỗ counterbore vì sử dụng M4x6mm SHCS. Các vít dài 8mm sẽ hoạt động tốt hơn và sẽ không cần lỗ counterbore cho những vít này, nhưng đã có 6mm sẵn.

Tệp chỉ bao gồm nửa TRÁI. Phần này đã được phản chiếu trong eSlicer để tạo nửa PHẢI, phần này in tốt, nhưng hơi chật một chút. (Họa tiết trên AIRSTEP dường như không hoàn toàn giống như nửa trái.) Tuy nhiên, nó lắp ráp rất tốt. Tệp này bao gồm cả hai phần cũng được bao gồm. Việc phản chiếu phần này yêu cầu một lỗ thứ 4 ở đáy AIRSTEP; một lỗ ở mỗi bên không được sử dụng, nhưng việc phản chiếu phần này dễ hơn so với việc tạo ra hai phần riêng biệt.

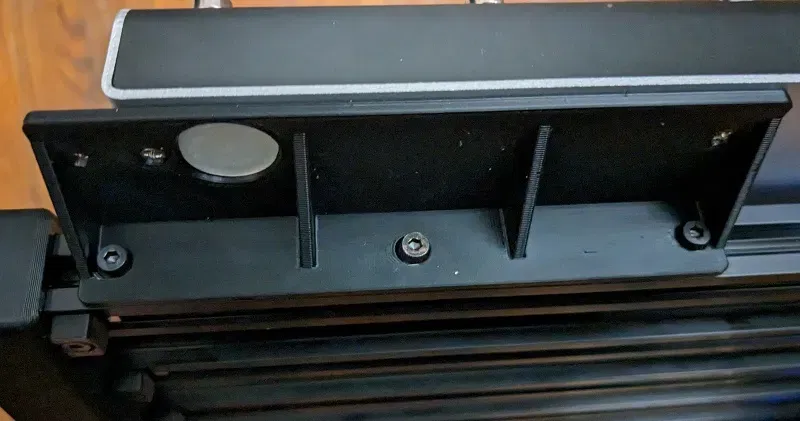

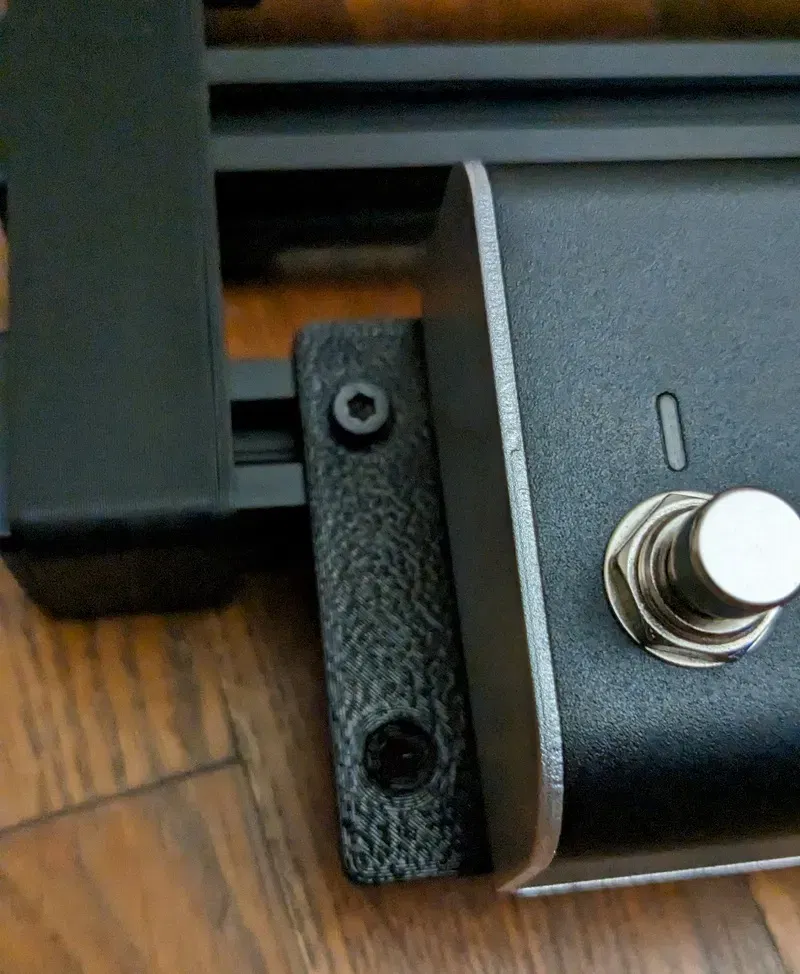

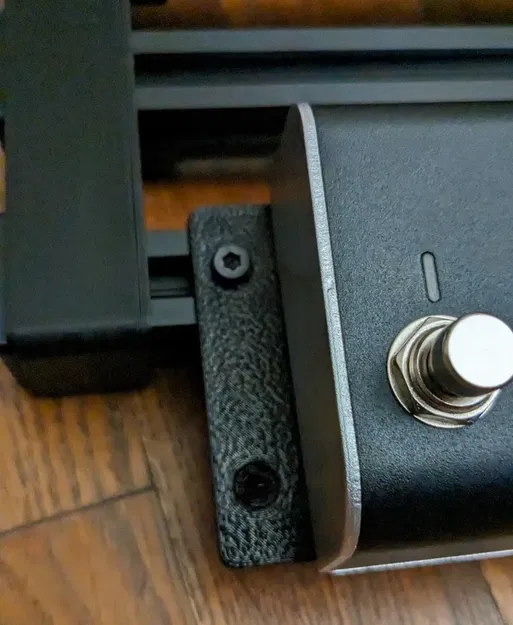

Giá đỡ gắn vào đáy của AIRSTEP bằng các vít nguyên bản của nó. Giá đỡ gắn vào thanh 2020 bằng M4x6mm SHCS và M4 spring nut trong thanh.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
2
Tổng dung lượng
1,2 MB
File lớn nhất
825,4 KB
