Vỏ máy CNC cho bảng phát triển ESP32 và Raspberry Pi 4

Một vỏ cơ bản cho một máy CNC, có thể chứa các linh kiện khác nhau và giữ chúng ở một chỗ với 2 lỗ dây 20.5mm cho ống dẫn.

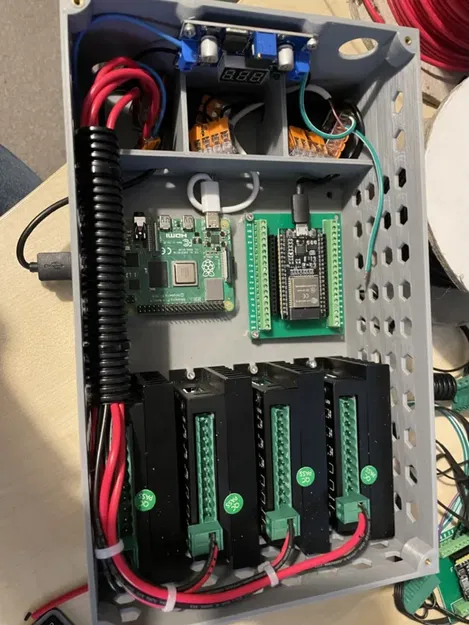

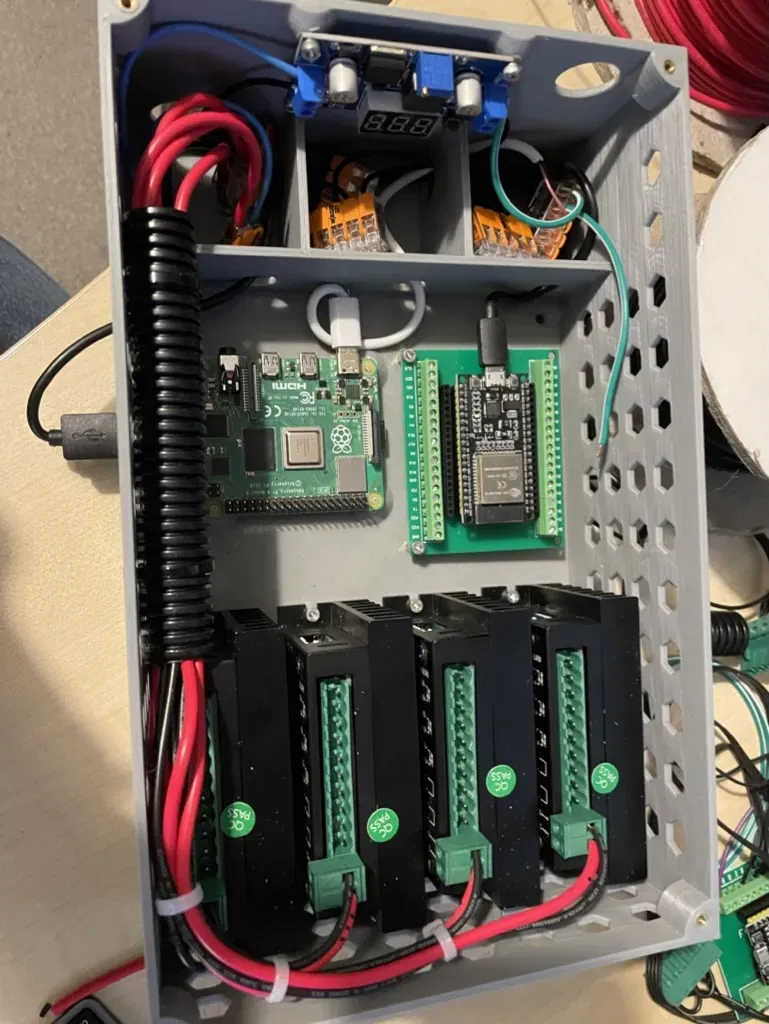

Có không gian cho các linh kiện sau:

• 4x Bộ điều khiển Stepper, tôi đã sử dụng TB 6600 nhưng việc lắp đặt khá phổ quát trên kiểu stepper này.
• Raspberry Pi 4b (Các loại khác có thể phù hợp).
• Bo mạch phát triển ESP32 WROOM.
• Bộ chuyển đổi buck tiêu chuẩn của ali-express.
• Quạt case 120mm (Nắp)

Các tính năng thiết kế

• Được thiết kế để sử dụng các chèn nhiệt M3.

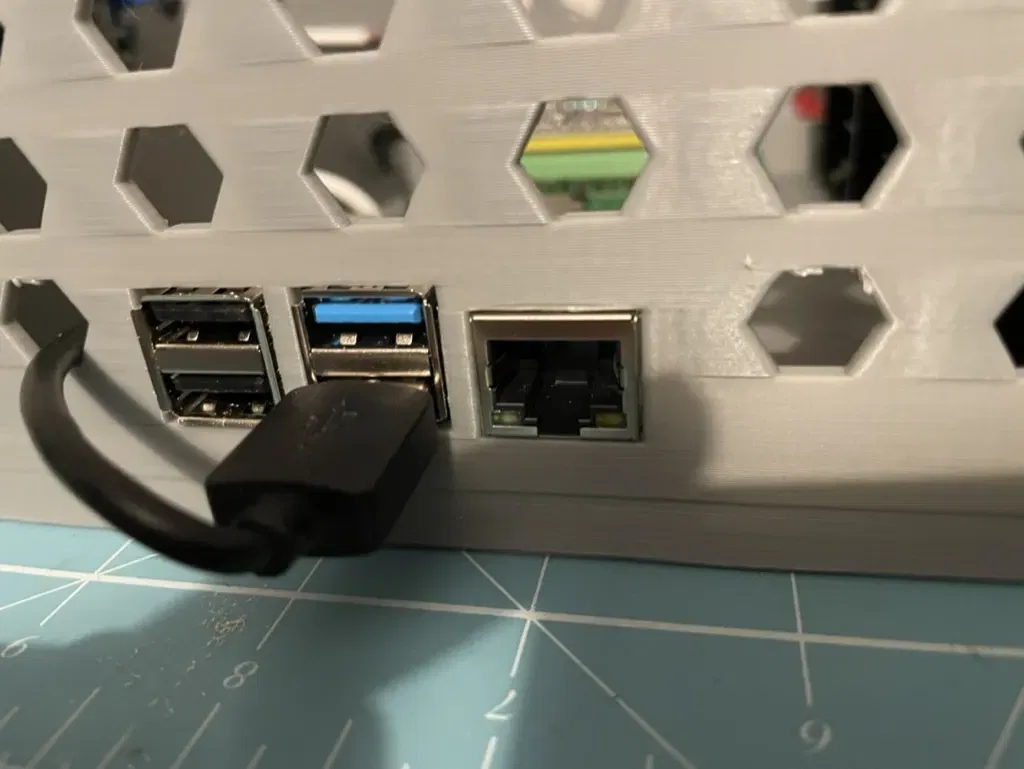

• Mẫu bên hình lục giác (bởi vì chúng là hình đa giác tốt nhất) để cho phép luồng không khí và tiện lợi cho dây zip.
• 3x "khoang" dây để quản lý cáp.

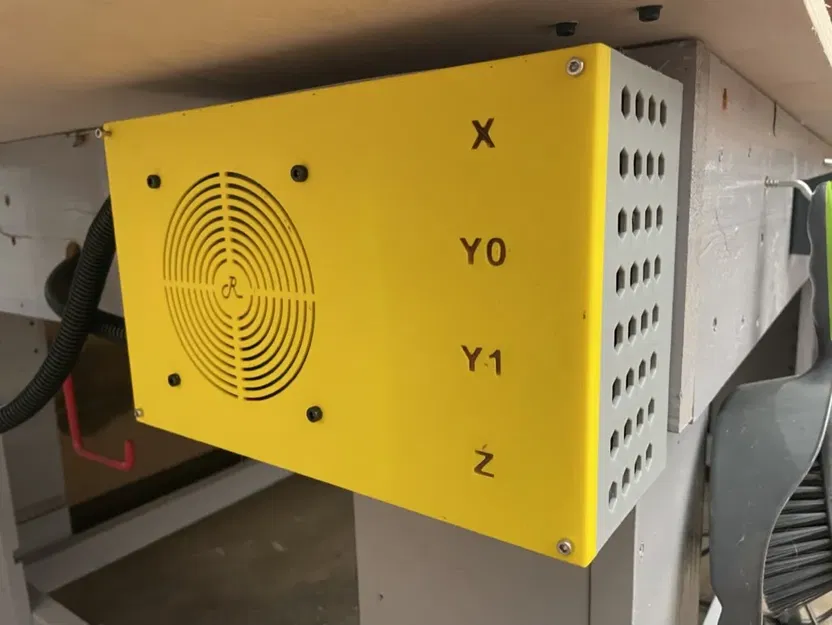

• Logo Root CNC ở giữa quạt, vì máy của tôi là Root CNC.

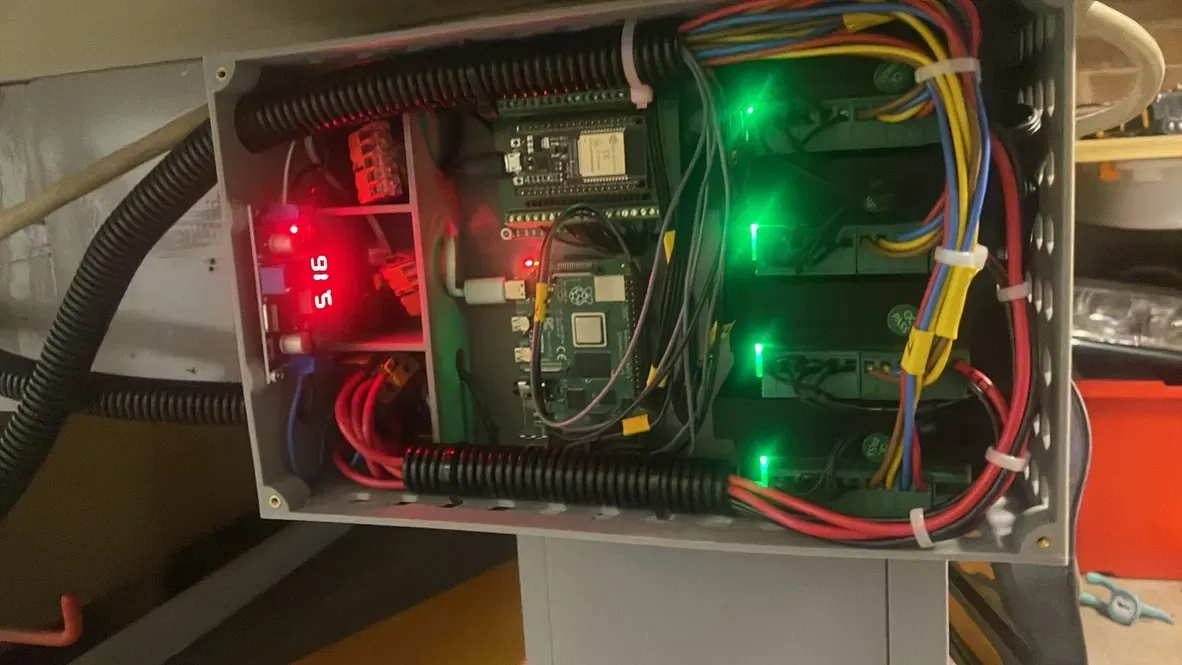

Điều này đã làm gọn gàng máy CNC của tôi một cách đáng kể.
