Máy quan sát mặt trời an toàn với hình ảnh lớn

Người xem mặt trời an toàn với hình ảnh lớn (LISSV) - 2 ống kính

Lời cảm ơn:

• TR Richardson xứng đáng nhận được rất nhiều tín dụng cho trang của ông về những người xem mặt trời an toàn. Nếu không có bài viết chi tiết của ông, tôi sẽ không bao giờ có thể thực hiện điều này.
• https://richardsont.people.cofc.edu/safe_solar_folder/index.html

Giới thiệu:

• Vào năm 2017, tôi đã quan sát nhật thực đầu tiên của mình bằng cách sử dụng một máy ảnh pinhole. Mặc dù điều này hoạt động, nhưng chủ yếu là không thỏa mãn vì hình ảnh chiếu ra rất mờ và nhỏ.
• Nhảy đến năm 2023. Tôi nhận ra rằng với hai lần nhật thực xảy ra ở Texas trong một khoảng thời gian ngắn, tôi cần nâng cao khả năng của mình. Nhờ vào trang của TR Richardson, tôi đã có thể hiểu những gì cần thiết để tự làm phiên bản của mình bằng cách sử dụng các giá đỡ in 3D cho ống kính và màn hình.

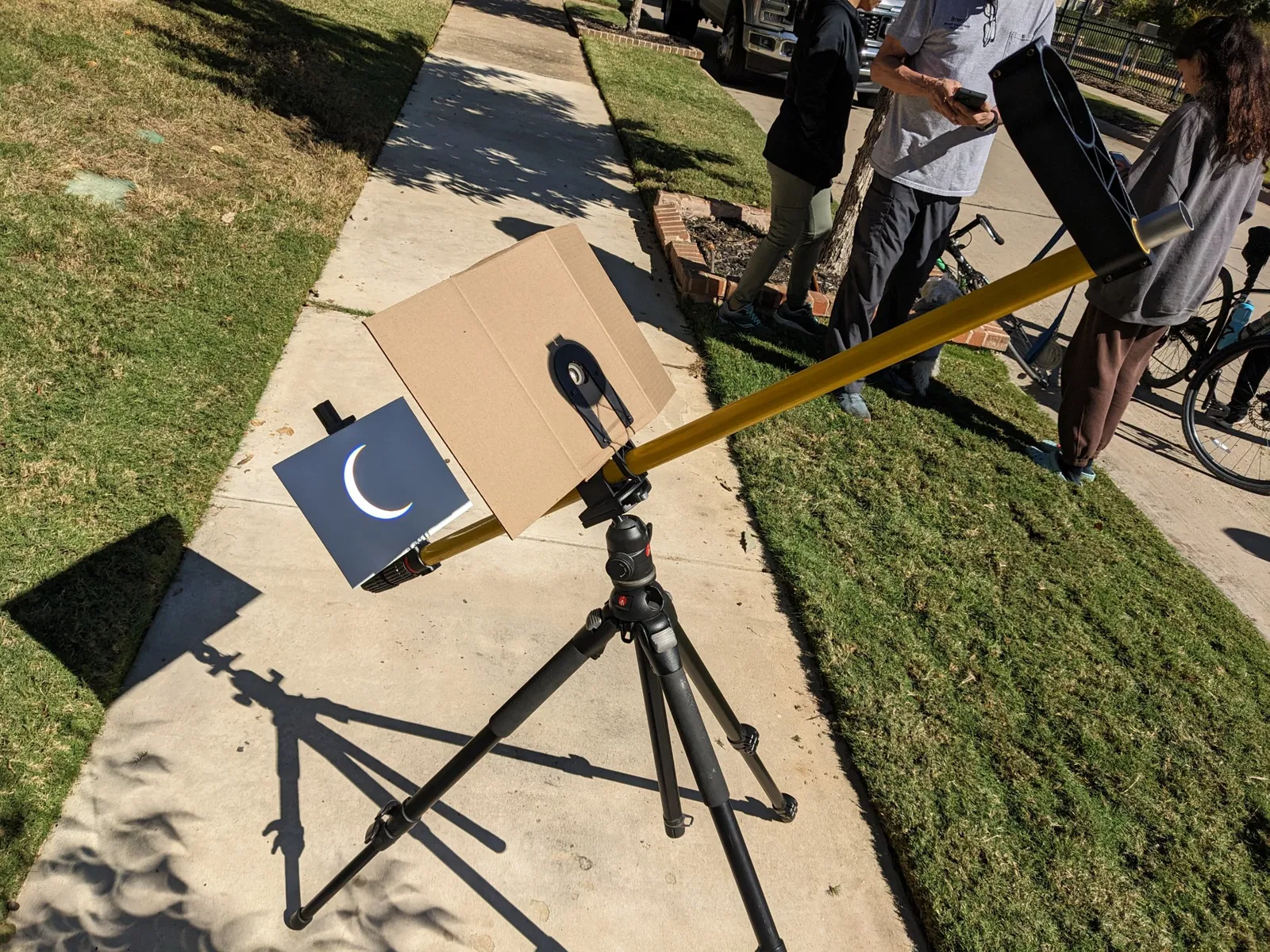

• Tôi đã nhìn xung quanh nhà và tìm thấy một cây sơn bằng sợi thủy tinh mà sẽ dễ dàng để gắn ống kính vì nó có hình tròn. Để giữ cho người xem hướng về phía trước, tôi đã tìm thấy một chân máy với một đầu bóng lớn.

Ghi chú:

• Bởi vì có rất nhiều loại ống kính và cột sợi thủy tinh, bạn sẽ cần phải có khả năng chỉnh sửa tệp fusion 360 mà tôi đã cung cấp để điều chỉnh các mô hình theo nhu cầu của bạn.
• Tôi đã cố gắng làm cho tất cả các kích thước giá đỡ và ống kính dễ dàng thay đổi từ các tham số người dùng (chỉnh sửa>>thay đổi tham số)
• KHÔNG SỬ DỤNG PLA nếu có thể. Tôi rất khuyến nghị sử dụng ABS, ASA hoặc PETG. Ống kính chính cơ bản là một kính lúp và có khả năng làm mềm PLA dễ dàng.
  • Tôi đã in các giá đỡ của mình bằng ABS. Nếu bạn đang sử dụng một vật liệu khác, bạn có thể cần thử nghiệm với kích thước vì ABS co lại khoảng 0.6% sau khi in.

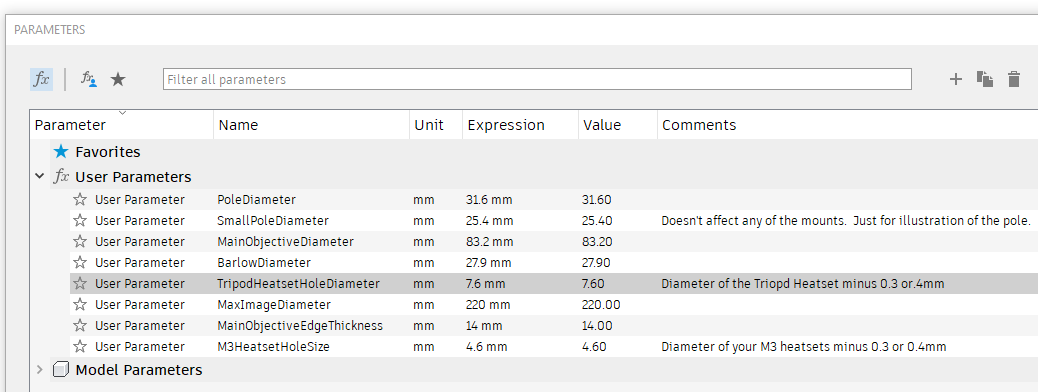

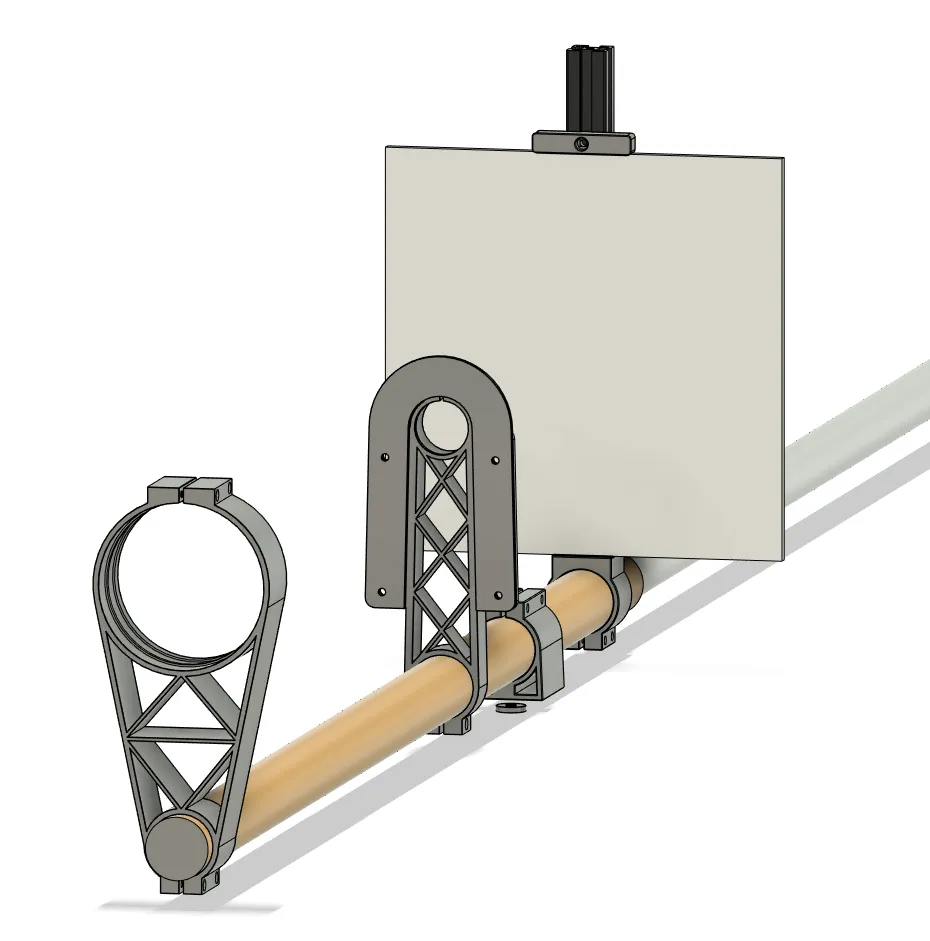

Tham số Fusion 360:

• ObjectiveDiameter - Đường kính của ống kính mục tiêu chính của bạn.
• ObjectiveThickness - Độ dày của mép ống kính chính của bạn. Giá đỡ ống kính chính có một khe để giúp giữ ống kính thẳng.
• BarlowDiameter - Đường kính của ống kính barlow nhỏ hơn.
• PoleDiameter - Đường kính của phần chính của cột (tức là phần màu vàng) mà bạn sẽ gắn ống kính vào.
  • Điều này điều chỉnh kích thước của lỗ nơi ống kính gắn vào cột.
• 2ndPoleDiameter - Chỉ điều chỉnh hình ảnh của phần bạc của cột. Không điều chỉnh bất kỳ giá đỡ nào.
• MaxImageDiameter - Kích thước hình ảnh tối đa mà bạn mong đợi từ máy chiếu mặt trời của bạn.
  • Kích thước mặc định là 220mm, tương đương khoảng 8.6". Nếu bạn có một ống kính khổng lồ và muốn chiếu một hình ảnh lớn hơn, thì các giá đỡ sẽ cần phải cách xa cột hơn.
• m3HeatsetHoleSize - Kích thước của lỗ cho các bộ tản nhiệt m3. Lấy đường kính của các bộ tản nhiệt bằng đồng của bạn và trừ đi 0.3 hoặc 0.4.
  • Ngoài ra, nếu bạn không có bộ tản nhiệt m3, bạn có thể đặt nó thành 2.7mm hoặc 2.8mm và vặn thẳng vào nhựa. Điều này không phải là tốt nhất về lâu dài, nhưng nó hoạt động!
• TripodHeatsetHoleSize - kích thước của lỗ cho bộ tản nhiệt gắn vào chân máy. Đo đường kính của bộ tản nhiệt của bạn và trừ đi 0.3 hoặc 0.4mm.
  • Ngoài ra, bạn có thể thử chỉ vặn thẳng vào nhựa bằng cách trừ đi 0.2mm hoặc 0.3mm từ kích thước bu lông của bạn. Tôi không chắc nó sẽ hoạt động tốt như thế nào vì lỗ này hỗ trợ toàn bộ thiết bị, nhưng nếu bạn đang gặp khó khăn, hãy thử! Tôi sẽ in các giá đỡ dự phòng nếu giá đỡ chân máy này đi thẳng vào nhựa.

Lựa chọn ống kính:

• Vui lòng tham khảo Trang của TR Richardson về việc chọn ống kính:
  • https://richardsont.people.cofc.edu/safe_solar_folder/large_image_SSV.html
  • Việc chọn ống kính là điều khó khăn vì chúng thường hết hàng. Hãy lấy ống kính càng sớm càng tốt!
• Ống kính của tôi (chỉ để tham khảo). Chọn những ống kính phù hợp với ngân sách của bạn và những gì có sẵn. Lưu ý: ống kính chính mà tôi đã sử dụng hiện đang hết hàng.

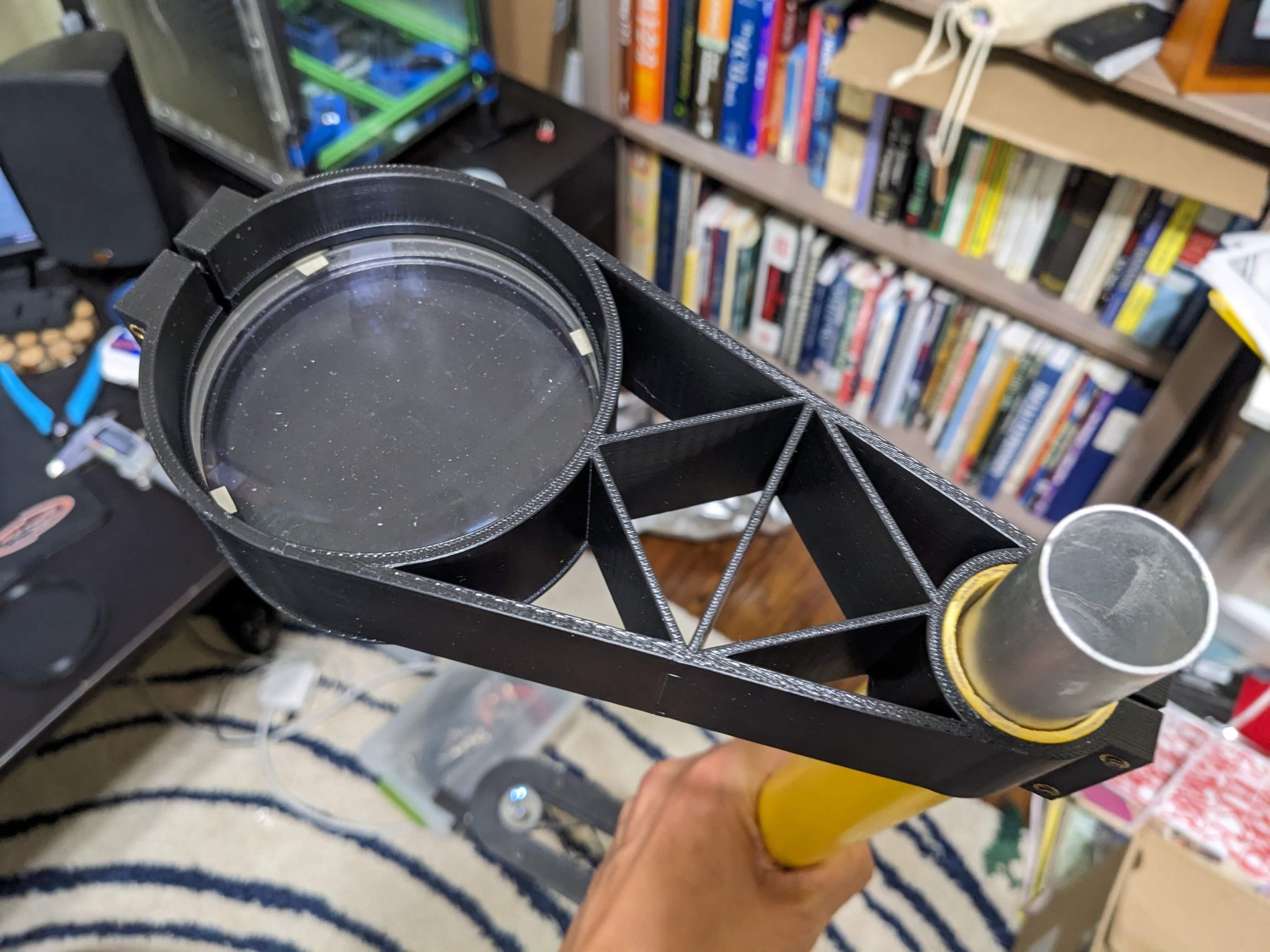

  • Ống kính chính - L14233
    • https://www.surplusshed.com/pages/item/L14233.html
    • Đường kính 80mm x chiều dài tiêu cự 600mm tỉ lệ f/7.5
    • Ống kính này đi kèm với một giá đỡ bằng nhựa lớn. Ban đầu, tôi đã cố gắng tạo giá đỡ của mình bằng cách sử dụng giá đỡ đi kèm, nhưng tôi thấy dễ dàng hơn nhiều khi tháo rời giá đỡ ống kính đi kèm và tự tạo toàn bộ giá đỡ.
  • Barlow - L1829
    • https://www.surplusshed.com/pages/item/L1829.html
    • Ống kính DCV đường kính 28mm x chiều dài tiêu cự -20mm
    • Theo trang TR Richardson về ống kính, ống kính này có đường kính lớn hơn nhiều so với cần thiết, nhưng vì giá không thay đổi nhiều cho ống kính barlow vì nó là một ống kính nhỏ, tôi đã chọn đường kính lớn hơn để không phải lo lắng về việc làm chảy giá đỡ nhiều.
  • FYI: hình ảnh đang được chiếu trên một bảng vải canvas 8"x10" trong những bức ảnh của tôi. Tôi tin rằng tôi có thể dễ dàng chiếu hình ảnh này lùi lại xa hơn để có một hình ảnh lớn hơn cho nhật thực vào ngày 8 tháng 4 năm 2024.

BOM:

• Chân máy

  • Tốt nhất là một cái có đầu bóng mạnh.
  • Tôi siết đầu bóng vừa đủ để tôi vẫn có thể di chuyển cột xung quanh nhưng nó sẽ giữ khi tôi thả tay.

• Một cột cứng

  • Tôi đã sử dụng một cột sợi thủy tinh dài 4 feet cũng có thể kéo dài. Đối với hiện tượng nhật thực ngày 14 tháng 10, tôi đã gắn mọi thứ vào phần chính, màu vàng, của cột, nhưng bạn có thể dễ dàng gắn màn hình vào phần kéo dài để cho phép kích thước hình ảnh biến đổi.
  • Tôi đoán bạn có thể sử dụng bất kỳ thanh hay ống nào miễn là nó đủ cứng :)

• Bộ nhiệt đồng

  • bộ nhiệt m3
    • m3x5x4 - x14

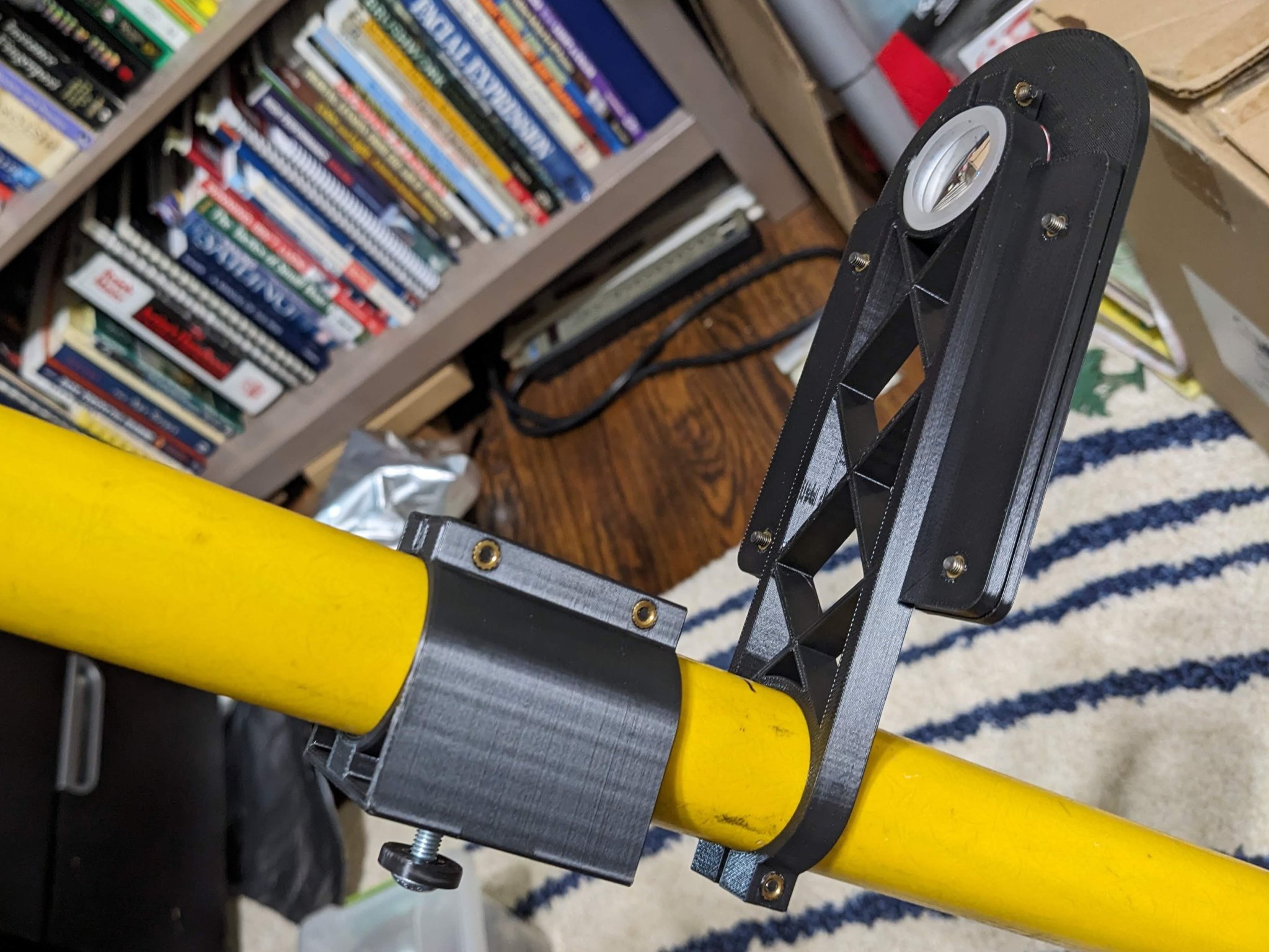

  • Bộ nhiệt gắn chân máy
    • bộ nhiệt ¼"-20 (≤ 8mm dài) HOẶC bộ nhiệt m5 x 8mm (d) x7mm (L)

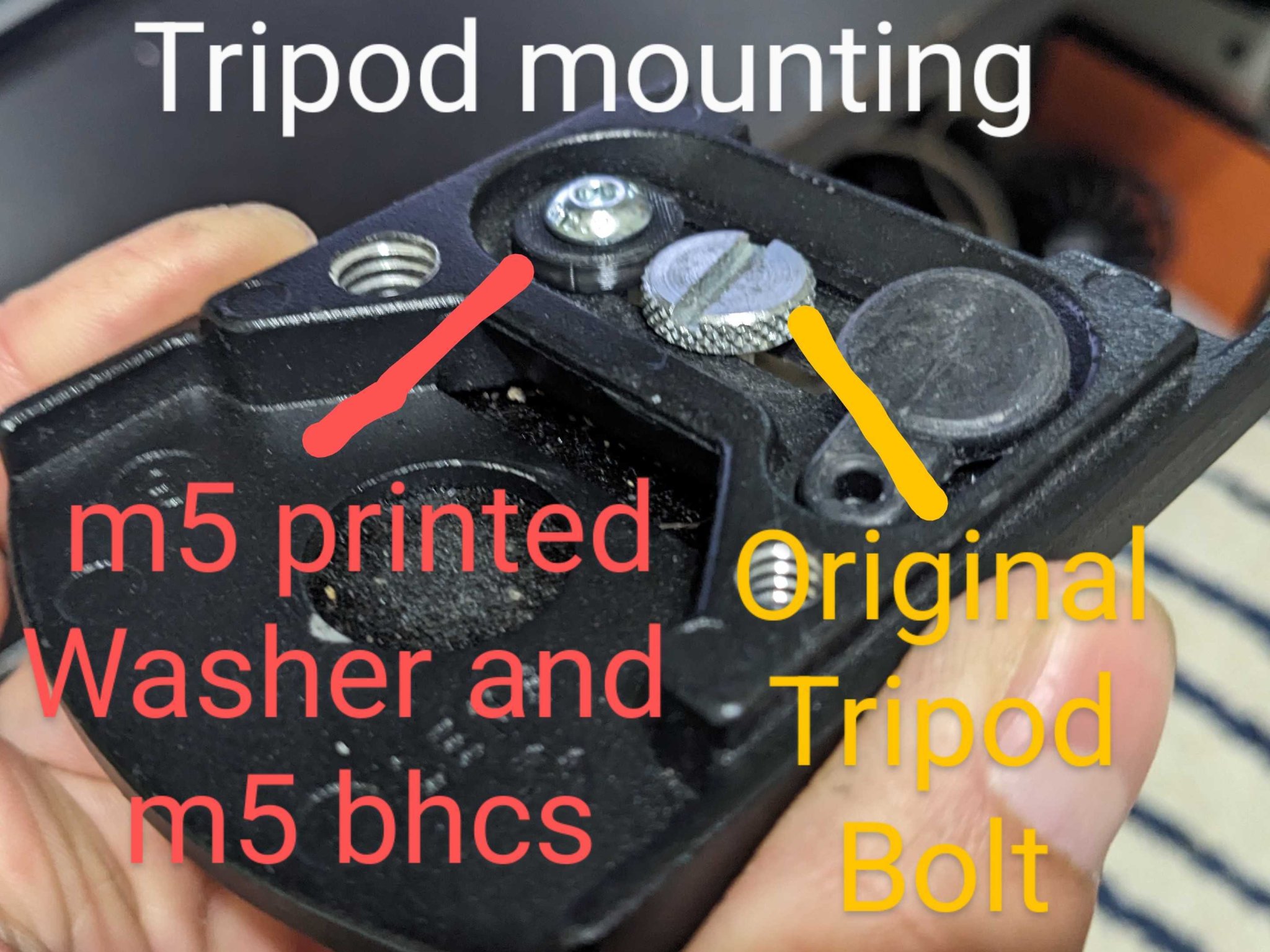

    • Vít chân máy tiêu chuẩn là ¼"-20. Tôi không có bộ nhiệt ¼-20 nên tôi không thể gắn trực tiếp vào vít chân máy. Thay vào đó, tôi đã sử dụng một bộ nhiệt 5mm với một vít đầu nút m5x16mm cùng với một đệm in.
    • Có hai lỗ bộ nhiệt trên gắn chân máy nên bạn có thể sử dụng hai bu lông nếu bạn lo lắng về việc gắn không đủ mạnh. Tôi đã vượt qua hiện tượng nhật thực với một bu lông.

• Đùn 2020

  • Bạn biết bạn có một cái nằm xung quanh :) Nó chỉ cần dài hơn màn hình của bạn.
  • Khoan đầu của đùn bằng m5 (hoặc cẩn thận sử dụng một bu lông m5 để tạo ren).

• Vít m3 (các chiều dài khác nhau)

  • Gắn ống kính sử dụng (8) m3x16mm
  • Gắn màn hình sử dụng một m3x8mm
  • Gắn giá đỡ Barlow bằng bìa sử dụng (4) m3x8mm
  • Gắn ống kính chính sử dụng (2) m3x30mm

• Vít đầu nút m5

  • m5x12 hoặc 16 nếu sử dụng bộ nhiệt m5 để gắn chân máy vào bộ xem mặt trời.
    • chiều dài sẽ phụ thuộc vào hệ thống gắn bạn đang sử dụng.
  • m5 x 8-12mm
    • để gắn đùn 2020 vào giá đỡ màn hình.

• T-nut m3

  • gắn mảnh giữ phần trên của màn hình vào đùn 2020. Có các phiên bản t-nut có thể in mà bạn có thể sử dụng nếu bạn không có một cái trong số này.

• Màn hình

  • Tôi đã sử dụng một tấm canvas 8"x10" mà tôi có sẵn.

• Tham số mặc định MaxImageDiameter là 220mm = 8.6 inches.

  • Nếu bạn dự định có một hình ảnh chiếu lớn hơn, hãy đảm bảo tăng MaxImageDiameter để làm cho các giá đỡ ống kính dài hơn.

• Miếng bìa cứng

  • Sử dụng phần đế sandwich của giá đỡ barlow làm mẫu để đánh dấu vị trí cho các lỗ trên bìa cứng. Gắn nó càng gần cột càng tốt.

Cảm ơn bạn! Nếu bạn có bất kỳ câu hỏi nào hoặc phát hiện bất kỳ sai sót nào mà tôi đã mắc phải, đừng ngần ngại hỏi/bình luận!
