Bộ sưu tập biểu tượng cảnh báo theo tiêu chuẩn ISO 7010

Chào các bạn, đây là một bộ sưu tập gần như hoàn chỉnh các biểu tượng cảnh báo theo tiêu chuẩn ISO 7010. Đây không phải là tất cả các biểu tượng, nhưng là những biểu tượng phổ biến nhất và là những biểu tượng mà tôi có thể dễ dàng truy cập qua Wikimedia (liên kết bên dưới). Nếu bạn thiếu một dấu hiệu nào đó và cũng có nguồn tốt cho biểu tượng (tốt nhất là .svg hoặc .png độ phân giải cao) xin vui lòng liên hệ với tôi. Chúng ta có thể thêm nhiều biểu tượng theo thời gian và hoàn thiện bộ sưu tập này. In bằng PLA, chúng rẻ, bền, tái sử dụng được và kháng hóa chất.

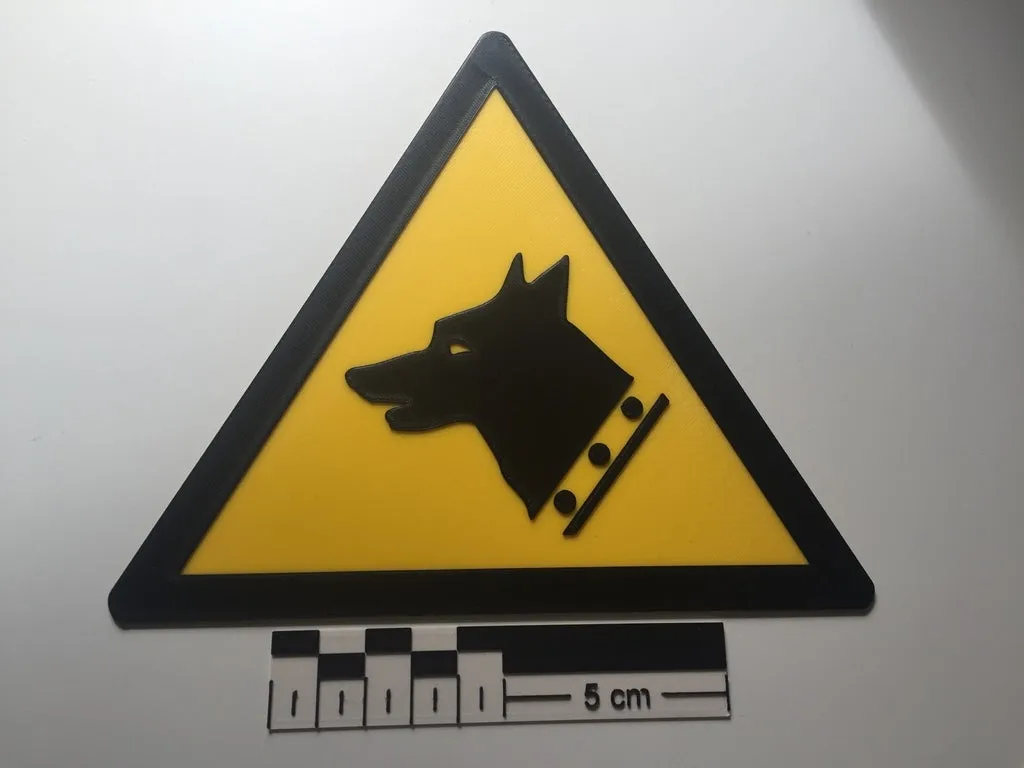

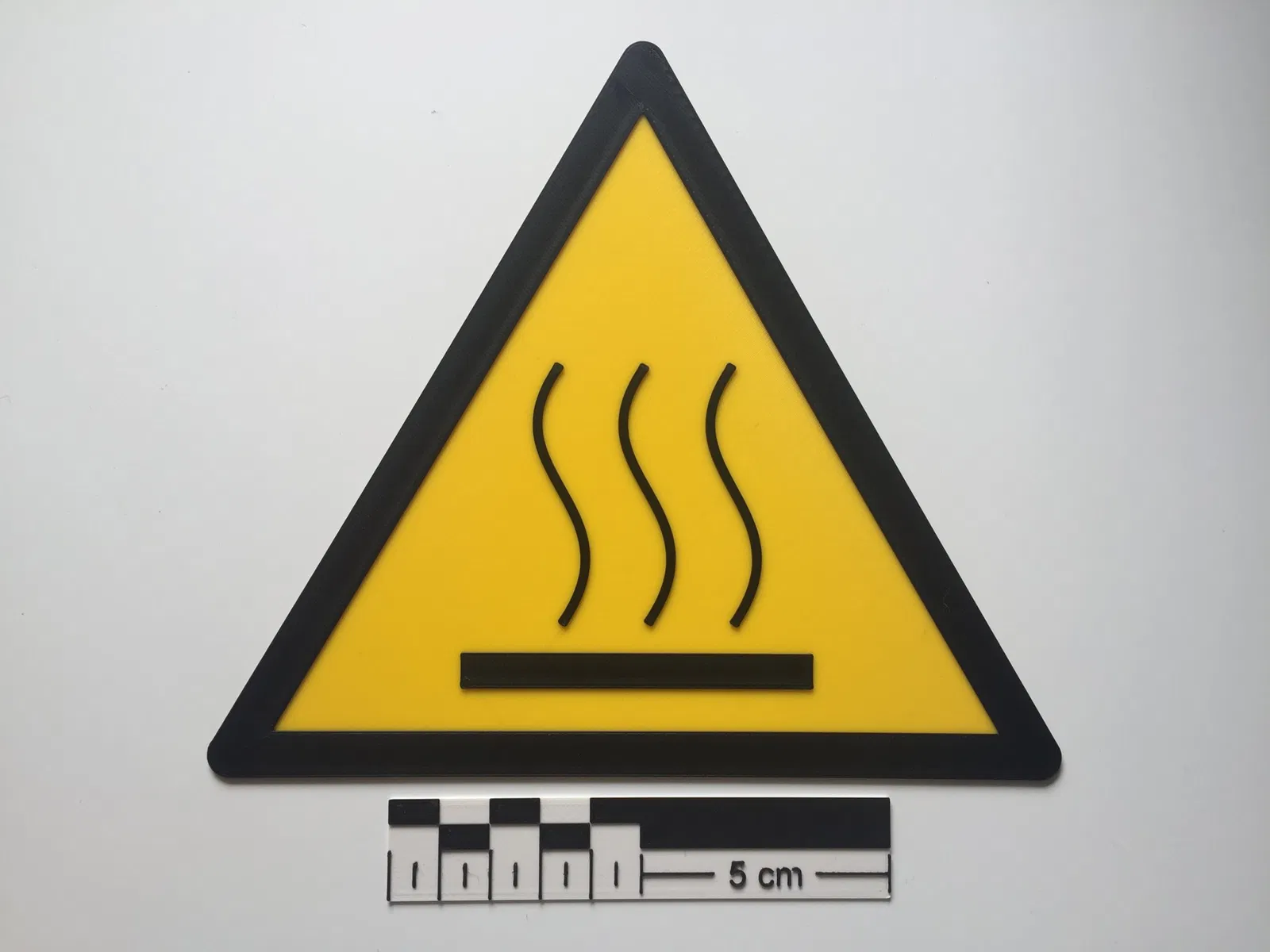

Hãy thoải mái để lại phản hồi và gợi ý cho tôi và cho tôi xem các bản in của bạn, tôi rất tò mò. Ngoài ra, tôi sẽ không in tất cả các dấu hiệu một mình, vì tôi không muốn lãng phí vật liệu chỉ để chụp một hoặc hai bức ảnh. Tôi đã in W013 và W004. Tông màu vàng của PLA của tôi (RAL 1023) không hoàn toàn giống với tông màu được đề xuất trong tiêu chuẩn (RAL 1003). Đối với tôi, nó gần đủ. Tùy thuộc vào bạn muốn gần đến mức nào với gợi ý.

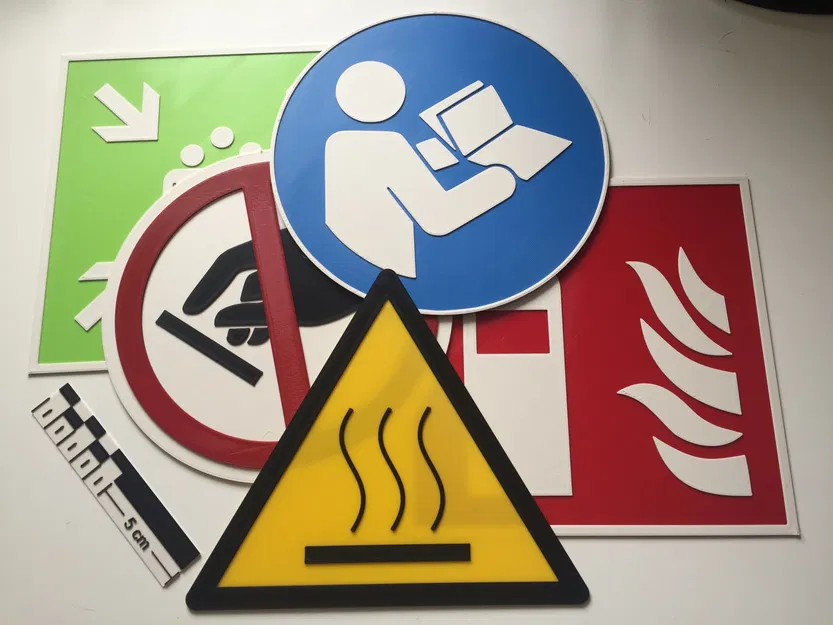

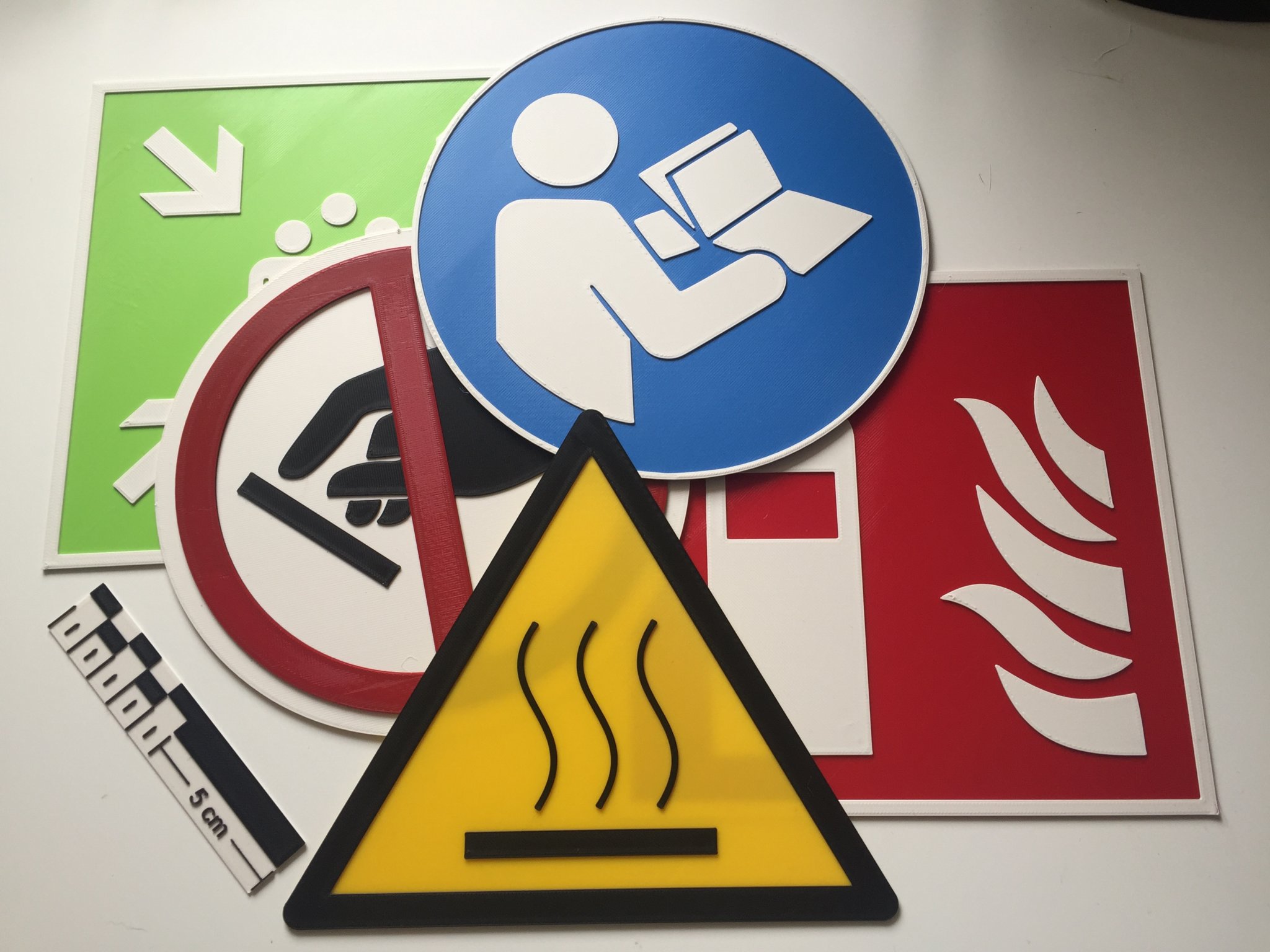

Xem thêm các bộ sưu tập Iso 7010 khác của tôi:

Bộ sưu tập Biểu tượng Khẩn cấp: https://www.thingiverse.com/thing:4830734

Bộ sưu tập Biểu tượng Lửa: https://www.thingiverse.com/thing:4830768

Bộ sưu tập Biểu tượng Bắt buộc: https://www.thingiverse.com/thing:4832942

Bộ sưu tập Biểu tượng Cấm: https://www.thingiverse.com/thing:4834999 ______________________________________________________________________

Cấu trúc tệp:

Có rất nhiều tệp, tôi biết, nhưng nó có hệ thống, mỗi dấu hiệu có 5 tệp:

1. .stl - Lưới 2. .3mf - Prusa Sclic3r 2.3 với thay đổi màu 3. f3d - Tệp Fusion360 4. .step - Để sử dụng trong phần mềm CAD khác 5. ...170mm.svg - một tệp đồ họa vector được tỷ lệ đến 170 mm (inkscape)

____________________________________________________________________

In:

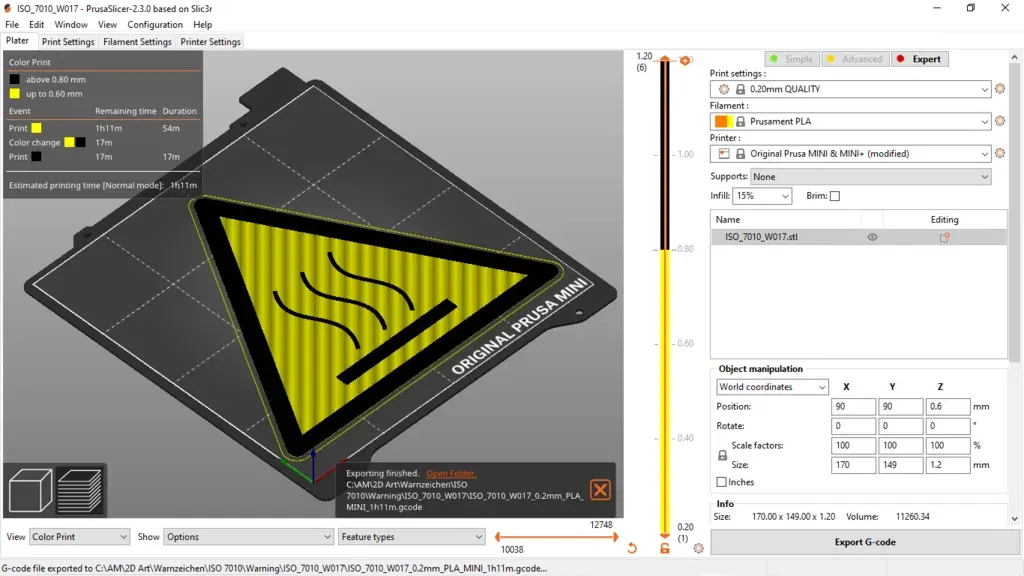

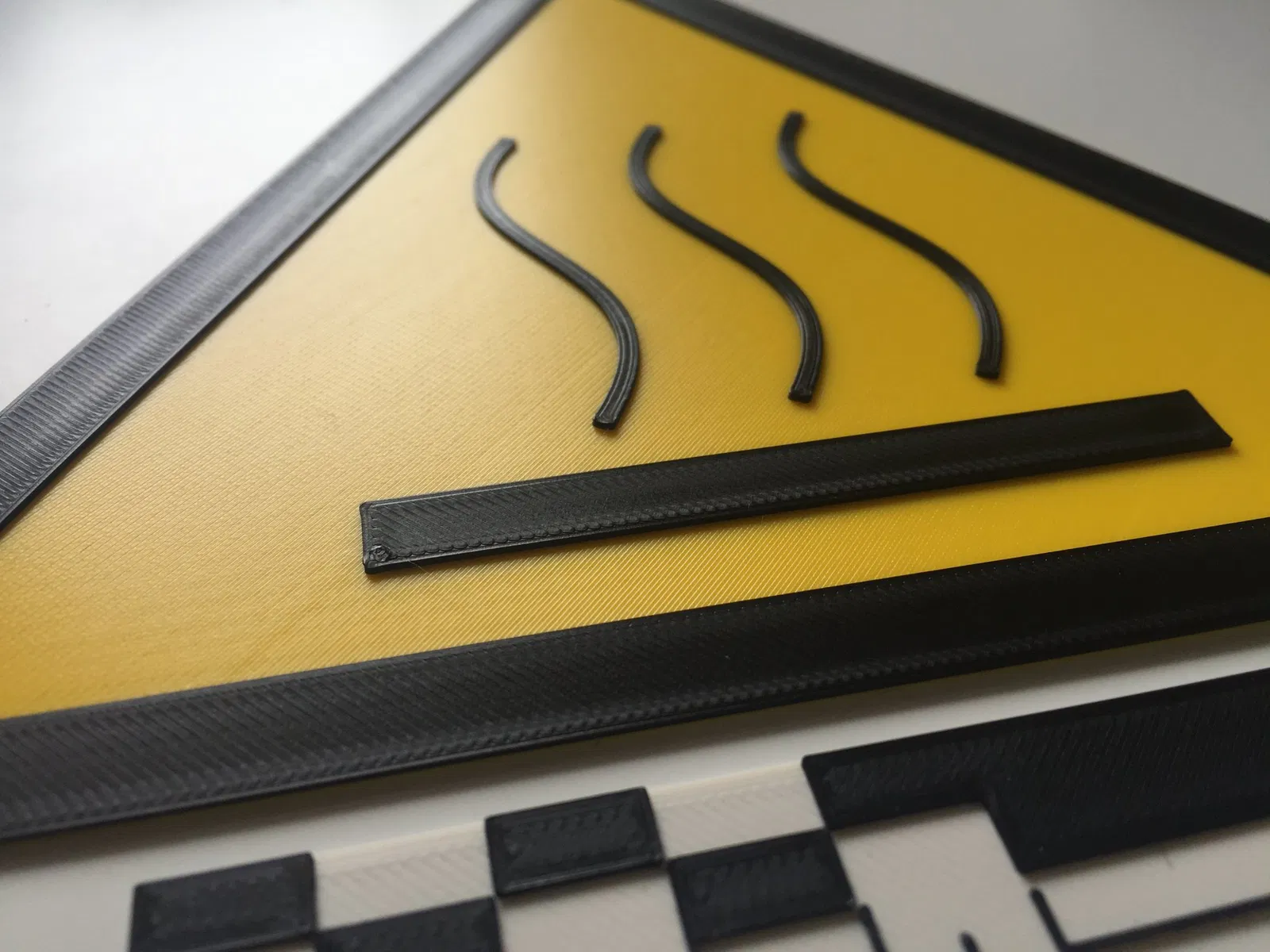

Thời gian in thường là 2.5 giờ. Các biển báo được thiết kế để in với độ cao lớp là 0.2 mm. Do đó, lớp nền màu xanh là 3 lớp (0.6 mm) và các ký hiệu màu đen là thêm 3 lớp (0.6 mm). Hình tam giác luôn được tỷ lệ hóa thành 170 x 149 mm. Các thay đổi màu sắc đã được thêm vào trong các tệp .3mf.

Ngoài ra, hãy cẩn thận khi tháo biển báo khỏi bàn in và chắc chắn để phần đó nguội trước khi tháo ra. Bởi vì các biển báo chỉ có một nền 3 lớp, chúng có thể bị hư hỏng hoặc cong rất dễ dàng khi lấy xuống từ mặt bàn xây dựng. ___________________________________________________________________

Vật liệu:

Vui lòng sử dụng PETG hoặc các vật liệu chịu UV khác nếu bạn muốn sử dụng các biển báo ngoài trời. Đối với mục đích trong nhà, PLA là đủ tốt. Chi phí cho mỗi bản in là < 1€ cho PLA thông thường. Các màu sắc nên được chọn sao cho gần gũi với các màu RAL của tiêu chuẩn ISO 3684 (liên kết bên dưới, hoặc hình ảnh ở trên). Một số nhà sản xuất filament phát hành màu RAL trong thông số kỹ thuật của vật liệu của họ. Tôi thường sử dụng "Das-Filament". Một số PLA của họ rất gần với các màu RAL được đề xuất cho các biểu tượng an toàn. Hãy cẩn thận khi chọn màu sắc. _____________________________________________________________________

Thiết kế:

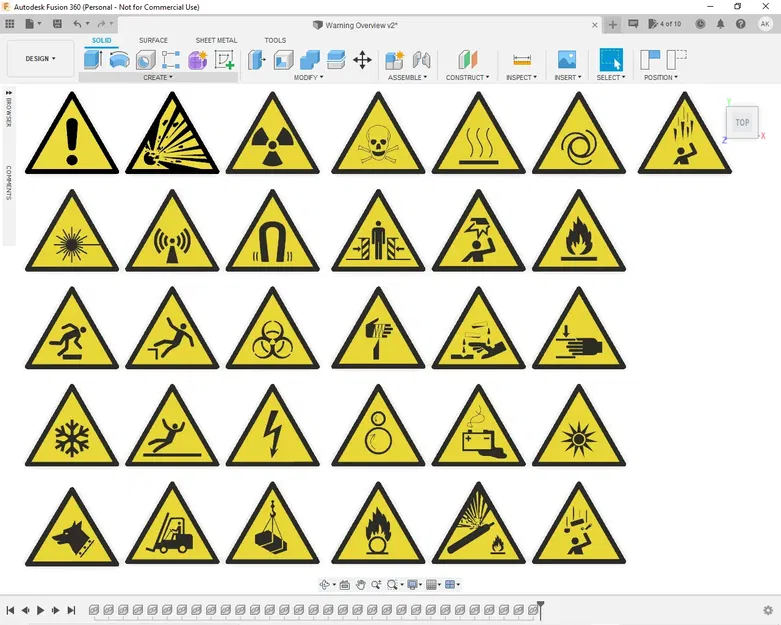

Tôi đã lấy các tệp .svg từ Wikimedia (liên kết bên dưới) và điều chỉnh kích thước chúng thành 170 mm chiều rộng và 149 mm chiều cao bằng cách sử dụng Inkscape (liên kết bên dưới). Phiên bản đã điều chỉnh kích thước sau đó được tải lên Fusion360, nơi mà hồ sơ cơ sở được đùn theo hướng âm -0.6 mm và các phần trắng bao gồm cả khung được đùn theo hướng dương +0.6 mm. Cuối cùng, tôi đã thêm màu sắc vào các mặt của các thân biển báo, mỗi biển báo là một thân. Hãy thoải mái thay đổi các biển báo, nhưng nếu bạn làm vậy, hãy chia sẻ tệp của bạn cho mọi người khác.

______________________________________________________________________

Liên kết:

Bài viết trên Wikipedia ISO7010: https://en.wikipedia.org/wiki/ISO\_7010

Màu sắc cho biển báo an toàn https://en.wikipedia.org/wiki/ISO\_3864

Nguồn Wikimedia của .svg: https://commons.wikimedia.org/wiki/Category:ISO\_7010\_safety\_signs\_%28vector\_drawings%29

https://en.wikipedia.org/wiki/File:ISO\_7010\_E007.svg

Inkscape https://inkscape.org/de/ Cách thay đổi màu sắc: https://www.help.prusa3d.com/en/article/color-change\_1687

Filament màu đen (RAL 5015): https://www.dasfilament.de/filament-spulen/pla-1-75-mm/363/pla-filament-1-75-mm-schwarz-matt?c=11

Filament màu vàng: https://www.dasfilament.de/filament-spulen/pla-1-75-mm/7/pla-filament-1-75-mm-sonnengelb?c=11
