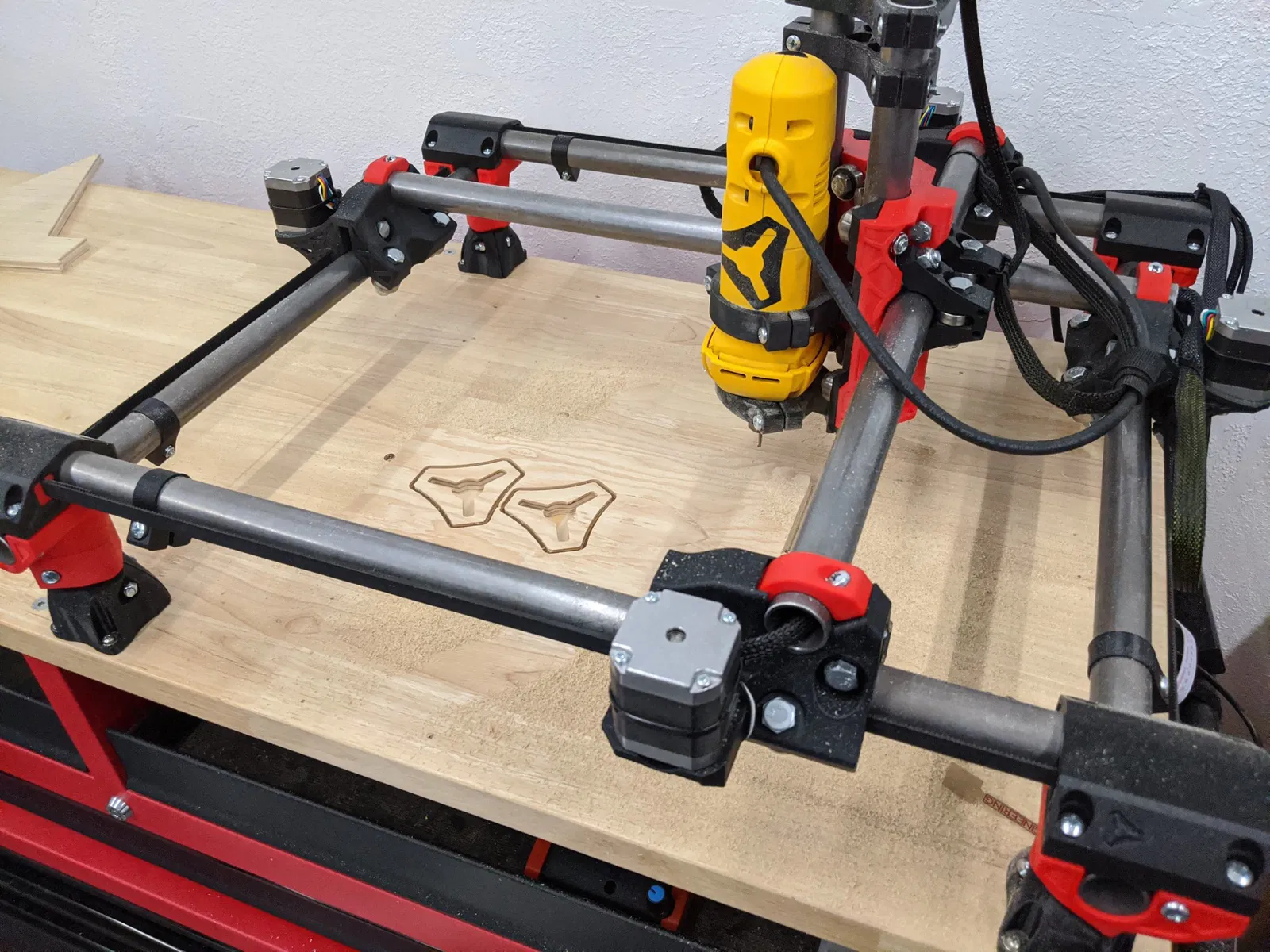

Giá đỡ DeWalt 660 cho MPCNC Primo

Basic mount.

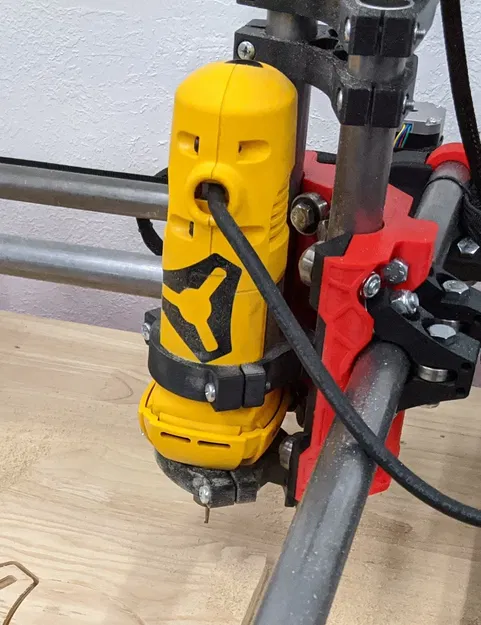

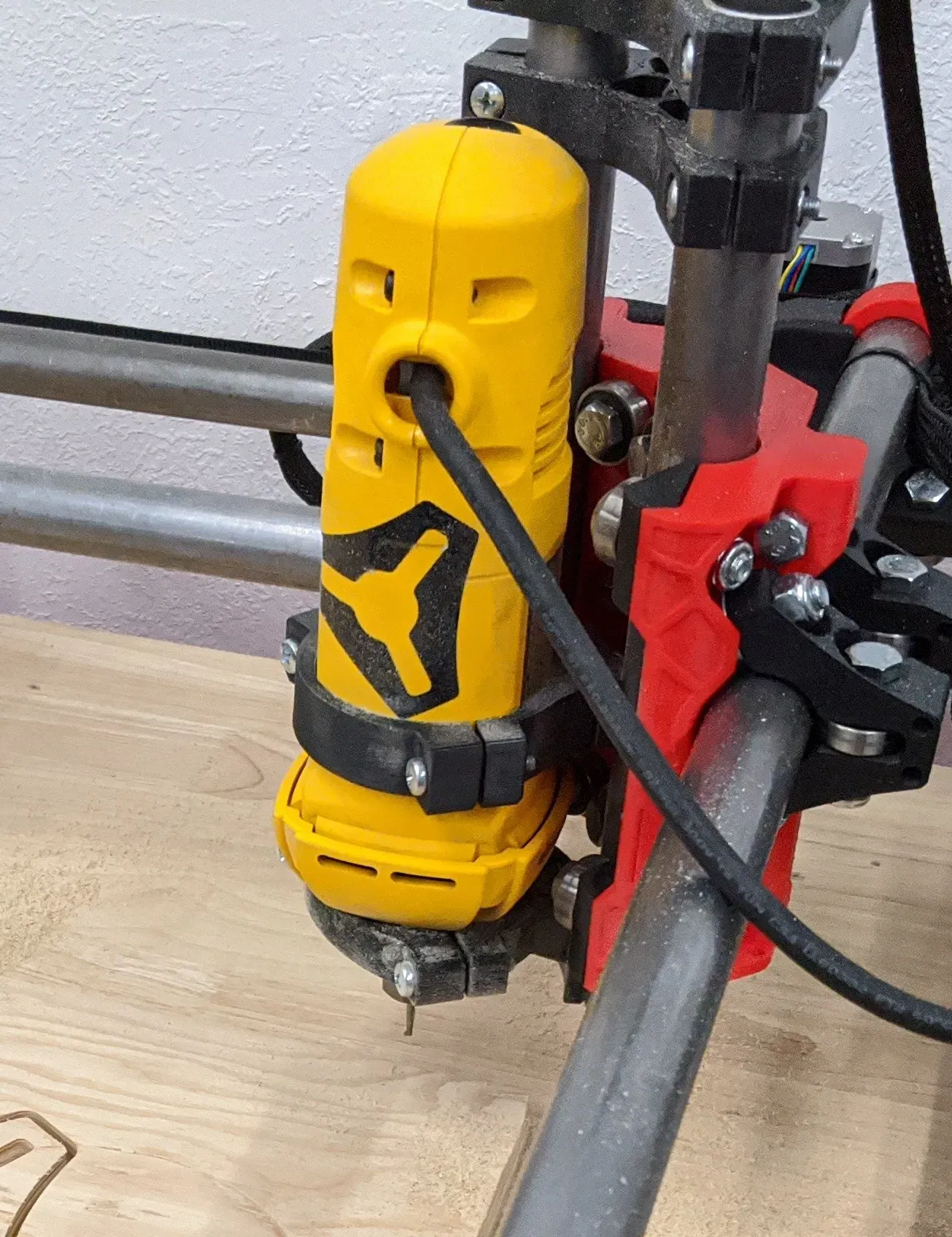

Trên đỉnh của giá đỡ, từ "UP" nên được gắn sao cho có thể đọc được một cách chính xác. Các kẹp có một bên góc tròn và một bên có cạnh vát, chúng khớp với phần giá đỡ.

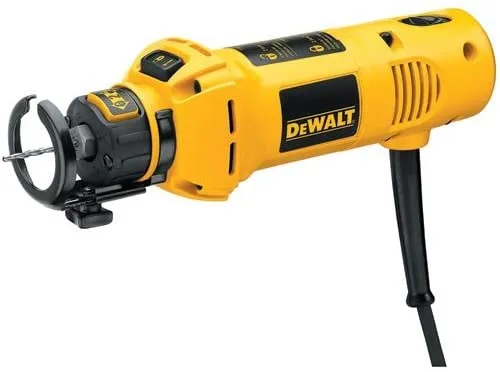

Bạn sẽ cần xoay khóa trục để làm cho giá đỡ hoạt động đúng cách. Để di chuyển cái này xung quanh, bạn cần tháo 4 vít của phần dưới của 660 và xoay nó 90 độ. Đừng kéo động cơ ra hoàn toàn, nếu không bạn sẽ cần đặt lại bàn chải ở trên cùng của máy khoan. Nút khóa DeWalt có thể hướng về một trong hai hướng phía trước (tôi căn chỉnh nó với nhãn DeWalt). Nhãn DeWalt nên hướng về logo V1 trên kẹp trên cùng.

Cắt máy tính bù = 9mm XY, 2.75mm Z. Máy khoan này tiêu tốn 8.5mm không gian làm việc của bạn như được hiển thị trong máy tính cắt trên cả trục X và Y, và 2.75mm theo hướng Z.

Hướng dẫn in

35-45% độ đầy
