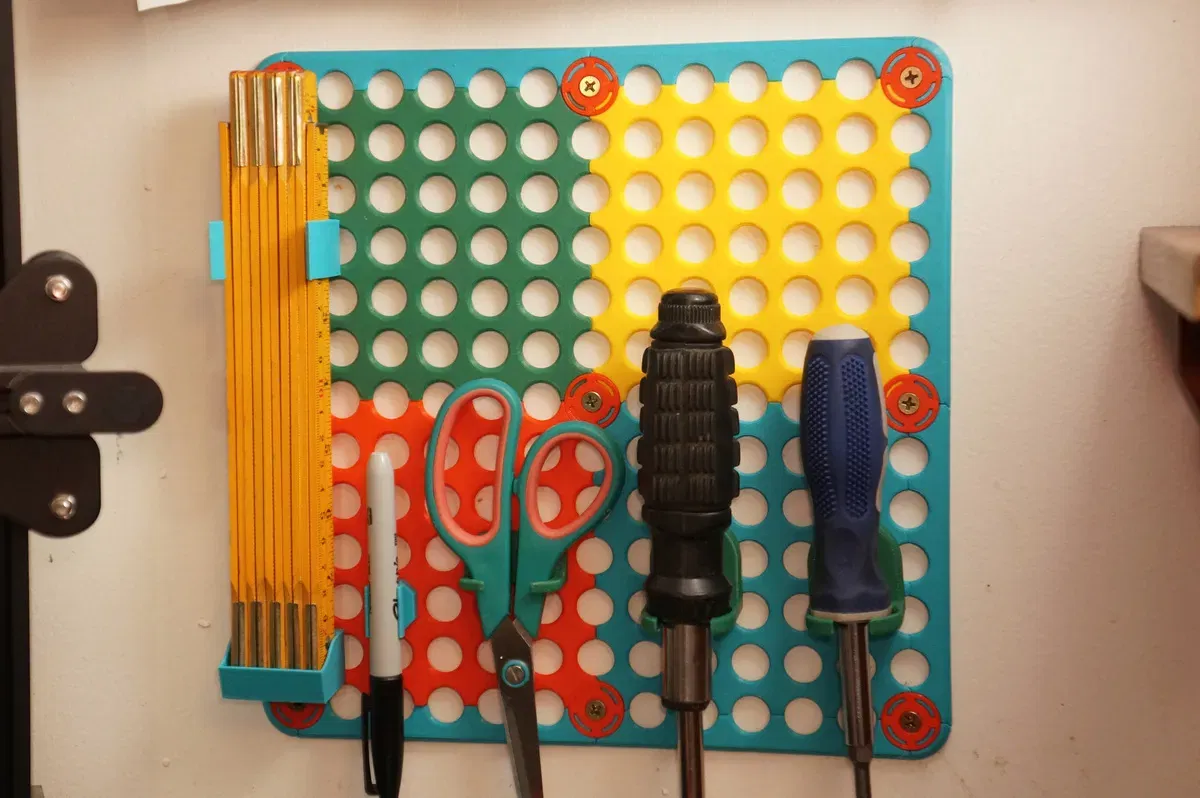

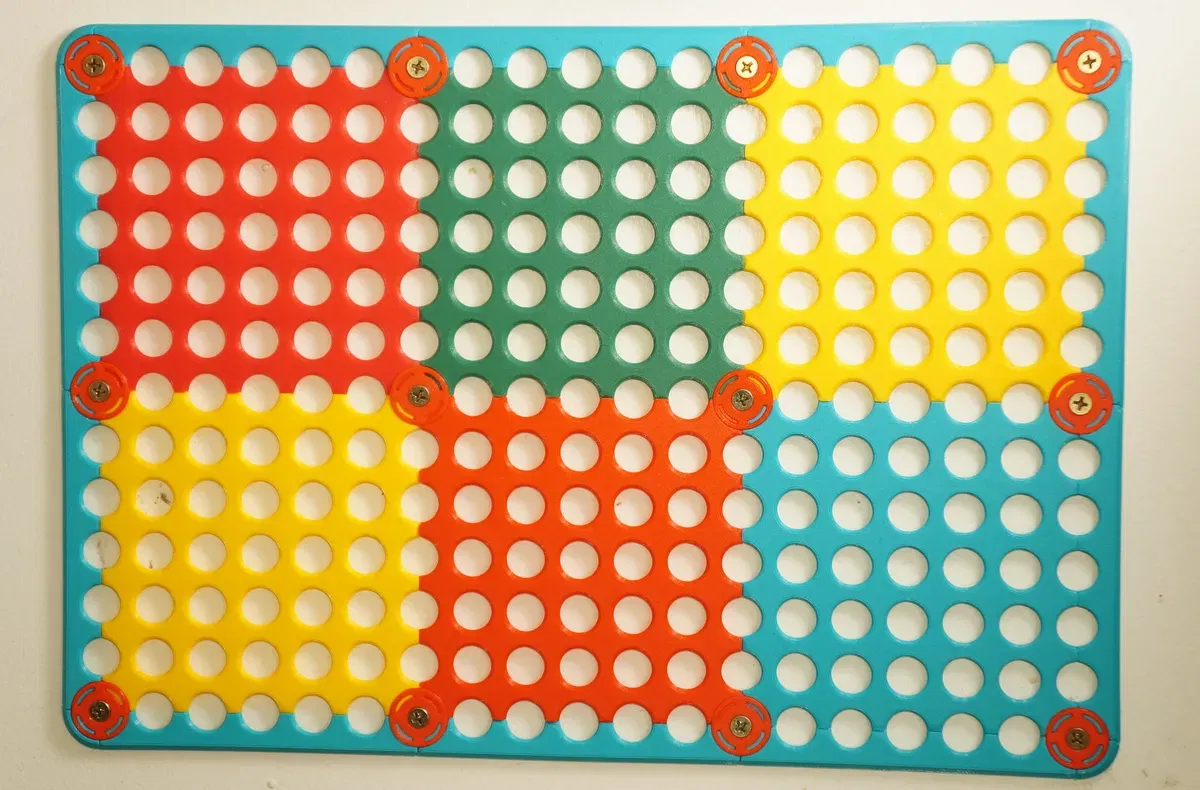

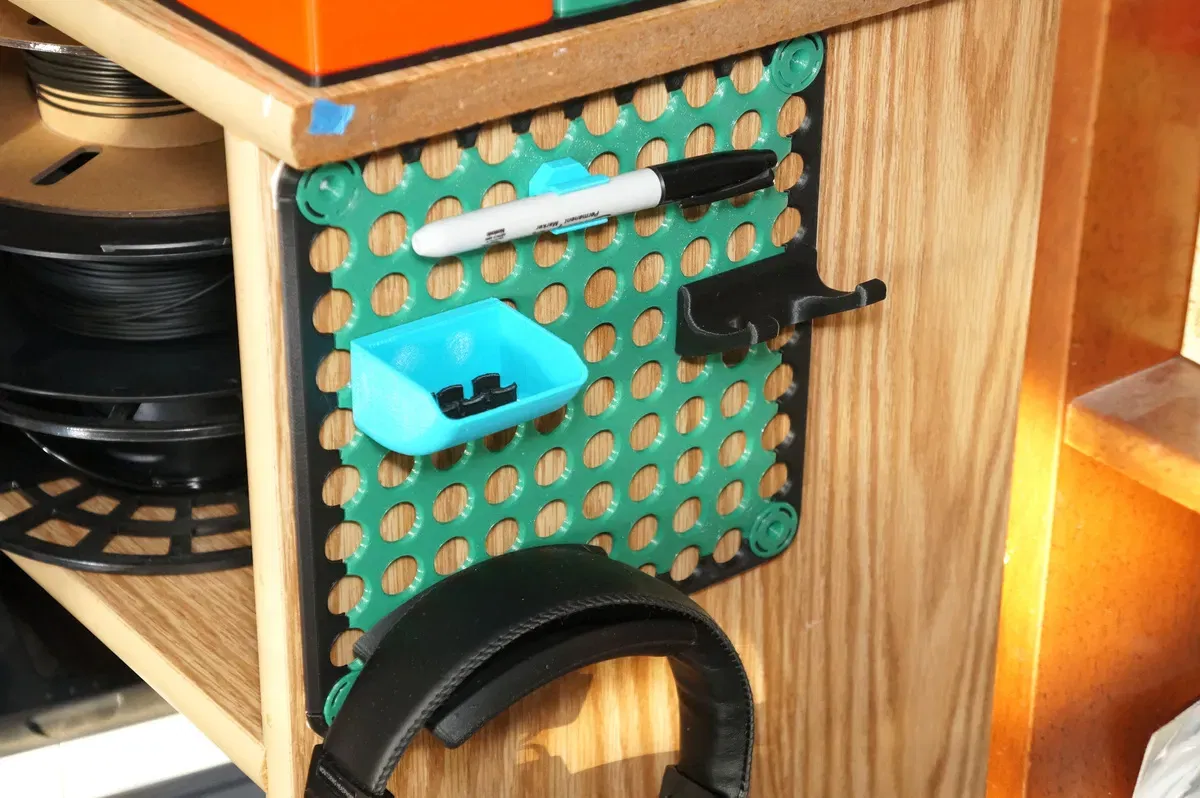

Bảng lưu trữ modul Quall179 tương thích với phụ kiện Qube 500

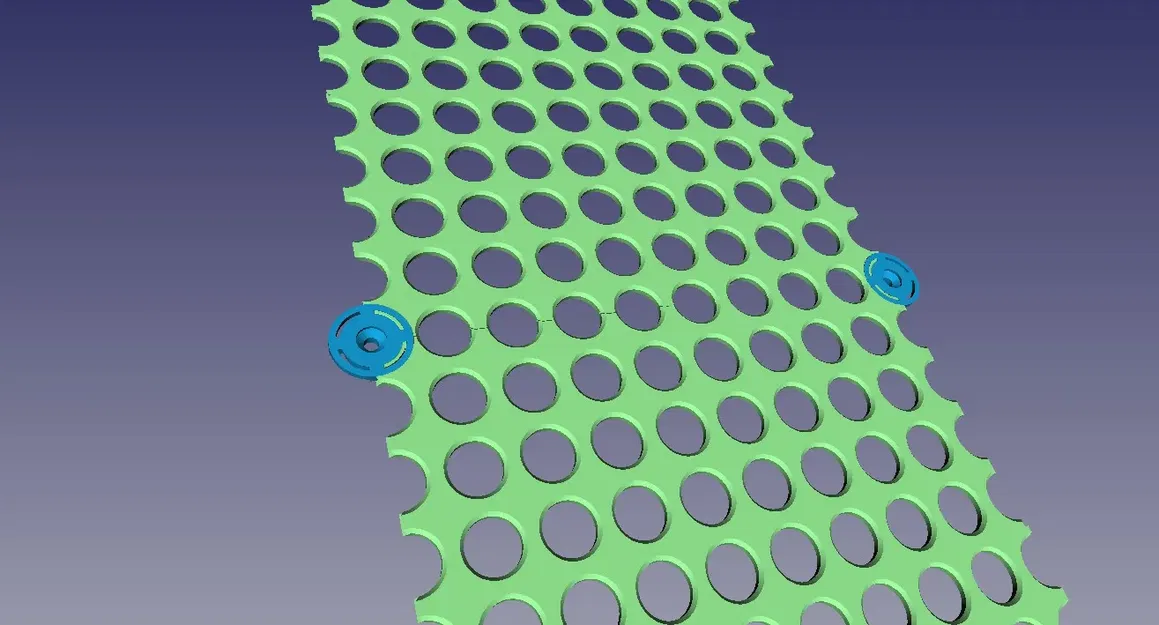

Làm một bức tường lưu trữ để bổ sung cho Qube 500 của bạn! Hệ thống tổ chức Quall179 sử dụng cùng một kích thước với các tấm của Qube 500, nhưng nó gắn vào tường của bạn. Là một hệ thống mô-đun, nó mở rộng để đáp ứng nhu cầu của bạn. Mô hình hoàn toàn tham số có thể được tùy chỉnh cho máy in và không gian tường của bạn. In các tấm, cột gắn, khung và góc của bạn. Khi chúng được ghép lại, các cột sẽ căn chỉnh các tấm của bạn. Một chiếc vít, bu lông, hoặc keo dán giữ cho cụm lắp ráp vào tường của bạn. Quall179 in rất tốt trong PLA. In với các lớp 0. 2mm được khuyến nghị cho các phần nhỏ hơn. Các tấm có thể được in với các lớp dày hơn. Không cần hỗ trợ. Để tùy chỉnh mô hình, hãy tải xuống tệp. FCstd và mở nó bằng FreeCAD mới nhất (tệp được tạo ra trong FreeCAD 0. 21. 1). FreeCAD chạy trên hầu hết các hệ điều hành và hoàn toàn miễn phí, tải xuống tại đây:. Chỉnh sửa các giá trị trong bảng tính có nhãn “data. ” Tất cả các giá trị đều được gán nhãn và mô tả và nên có ý nghĩa đặc biệt sau khi bạn bắt đầu chỉnh sửa chúng. Để xác định số lượng mỗi mô hình cần in, bạn sẽ phải thực hiện một số phép tính nhanh. Đầu tiên, đo không gian bạn muốn lấp đầy. Trừ 30mm khỏi các phép đo của bạn cho chiều rộng của khung. Sau đó, xác định kích thước tấm nào gần nhất với việc chia đều vào các phép đo đó mà không vượt quá. Các tấm có kích thước 20mm nhân với “kích thước” trong tên tệp ở mỗi bên, vì vậy một tấm kích thước 9 là 180mm x 180mm. Ví dụ, nếu không gian tường của bạn là 600mm x 400mm, bạn có thể sử dụng một lưới 3 x 2 của các tấm kích thước 9. Kết quả là một bức tường Qual179 có kích thước 180mm x 3 + 30mm = 570mm và 180mm x 2 + 30mm = 390mm. Khi bạn đã quyết định số lượng tấm cần in, bạn có thể xác định số lượng cột gắn và khung bằng các công thức sau. Nếu A là số cột của các tấm trong lưới của bạn và B là số hàng, số cột gắn bạn cần in là:

#of Mounting Posts = (A + 1) * (B + 1)

ví dụ: cho một lưới 3x2, (3 + 1) * (2 + 1) = 12 Cột Gắn

Và số lượng khung bạn cần in là:

#of frames = 2 * (A + B)

ví dụ: cho một lưới 3x2, 2 * (3 + 2) = 10 khung

Ngoài ra, bạn sẽ cần 4 góc. Ngày 6 tháng 10 năm 2023, Chỉnh sửa: Tôi đã thêm khung viền để tạo cho các tấm tường một cái nhìn hoàn thiện. Ngày 27 tháng 10 năm 2023, Chỉnh sửa: Đã tải lên các tệp STL của các tấm và khung lên kích thước 12.
