Thước đo góc trượt Schmiege không có khoảng hở

Tác giả RenePoschl_625865

Lượt tải
27
Lượt thích
6
Lượt coi
178

File 11 2,1 MB

  • SlidingBevel_Blade120mm_Stock85mm_Countersunk_1766369058.3mf3MF · 60,1 KB
  • SlidingBevel_Blade120mm_Stock85mm_Countersunk_1766369059.stepSTEP · 247,6 KB
  • SlidingBevel_Blade120mm_Stock85mm_Flat_1766369059.3mf3MF · 49,4 KB
  • SlidingBevel_Blade120mm_Stock85mm_Flat_1766369060.stepSTEP · 309,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#55718
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

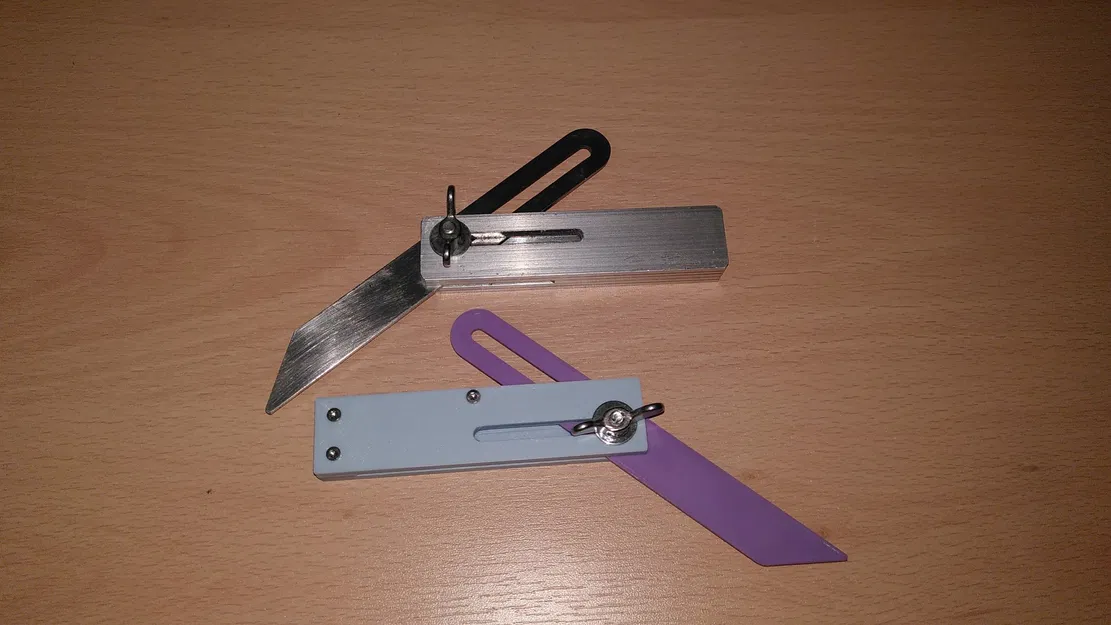

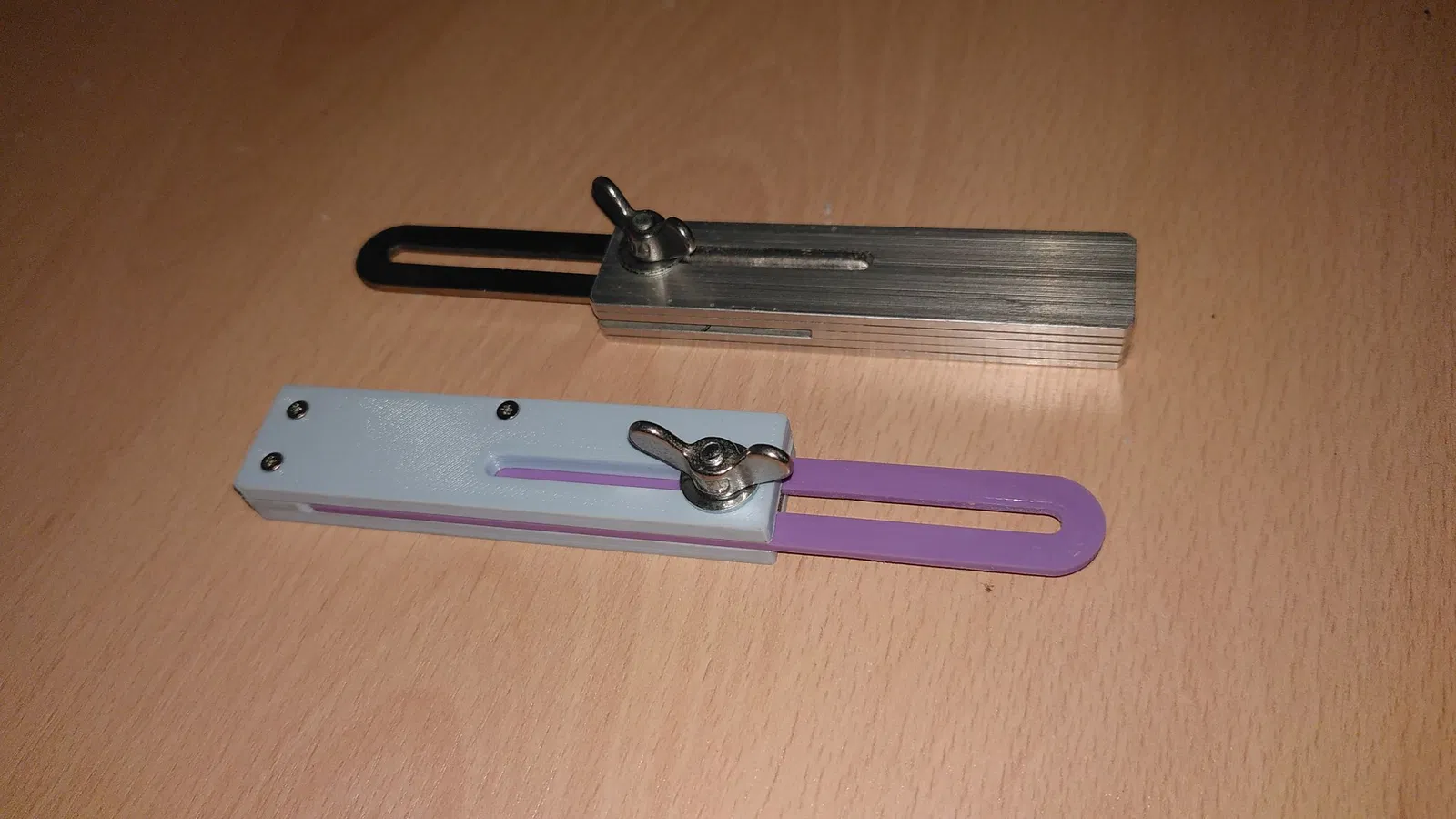

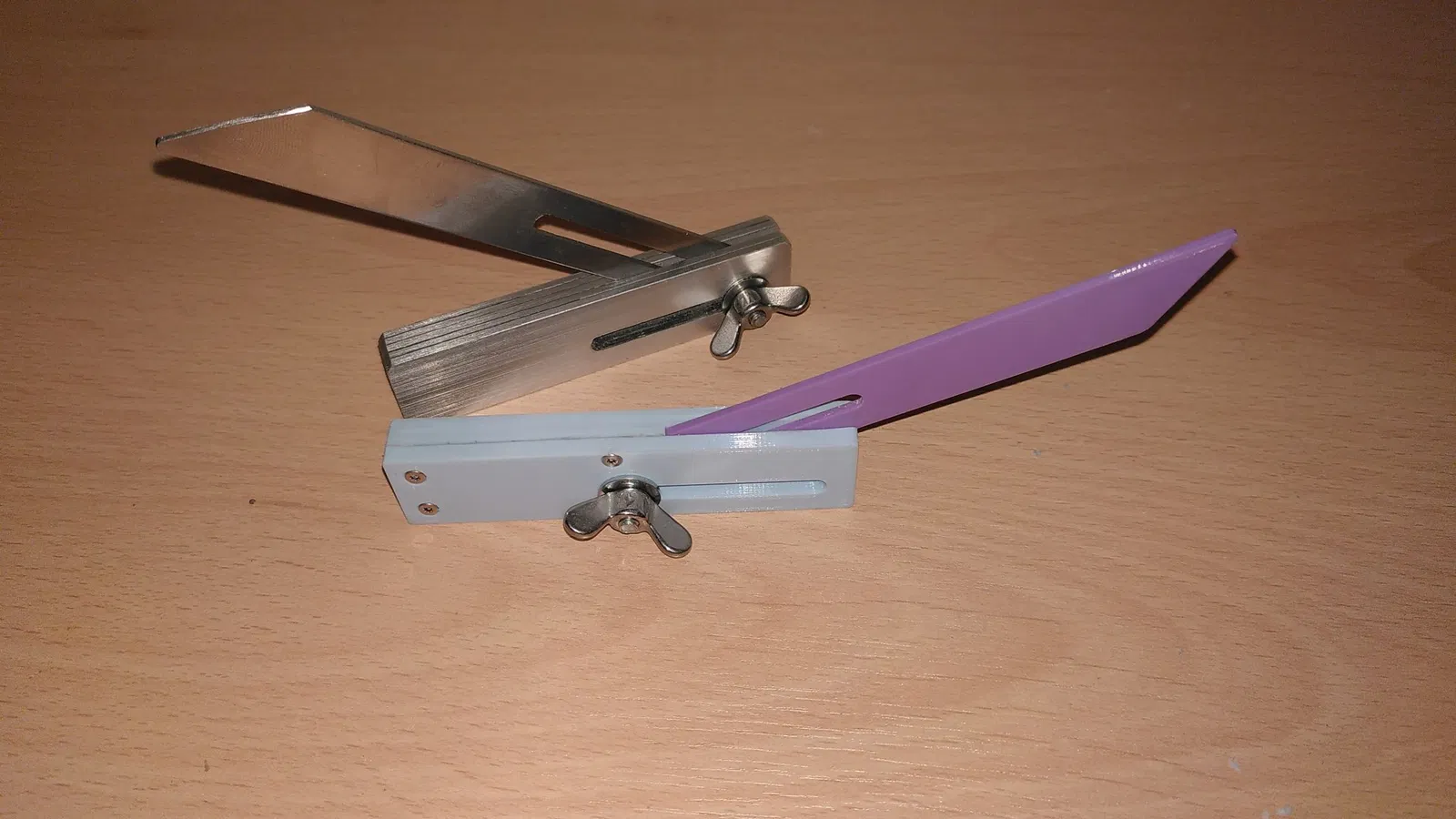

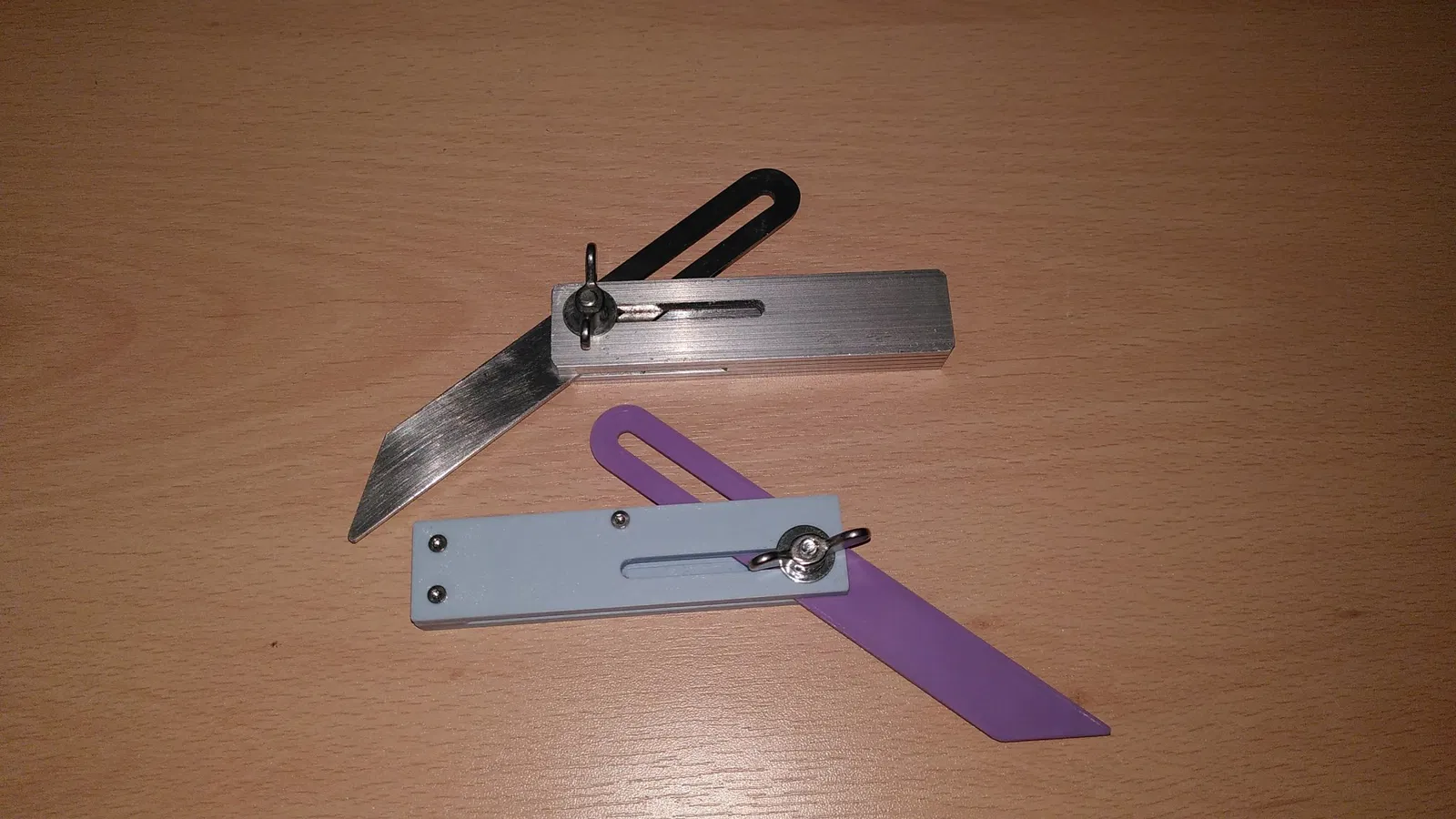

Cái chéo nhỏ được tối ưu hóa cho việc làm việc trên các thành phần nhỏ vì nó không có khoảng trống giữa lưỡi dao và thân như các công cụ thông thường.

Tất nhiên, điều này đi kèm với chi phí của một cấu trúc phức tạp hơn, vì giờ đây thân cũng cần một thanh trượt.

---

Phiên bản in 3D có sẵn trong hai loại. Một loại cho ốc vặn chìm và một loại thay thế cho ốc đầu phẳng.

Hướng dẫn lưỡi cũng có sẵn trong hai loại. Một loại mà ốc vặn chìm được dán vào một tấm lớn hơn và một loại thay thế mà tấm có một lỗ ren.

Loại sau yêu cầu truy cập vào các công cụ cho phép tạo ra các lỗ ren vuông góc, điều mà tôi chưa bao giờ làm được một cách hoàn hảo. Tuy nhiên, nó sẽ là phiên bản dễ bảo trì hơn (đặc biệt nếu bạn làm công cụ từ các tấm kim loại xếp chồng lên nhau).

---

Phần cứng cần thiết:

Đối với phiên bản in 3D:

3x ốc vặn chìm (ví dụ: ISO10642) M2x10mm

Ngoài ra, ốc đầu phẳng (ví dụ: ISO14583) M2x8mm.

Cộng với hướng dẫn lưỡi.

Đối với phiên bản kim loại

Đối với lưỡi: tấm 120x15x2mm (ví dụ: thép không gỉ)

Đối với thân: ~400x20x2mm (ví dụ: nhôm)

Đối với loại hướng dẫn lưỡi 1:

  • Tấm kim loại (ví dụ: thép không gỉ) 14.5x9x2mm
  • Ốc vặn chìm M4x16mm
  • Đai ốc cánh M4
  • Đệm 4.2mm

Lưu ý: Sử dụng keo epoxy hoặc keo tương tự để kết nối tấm kim loại với ốc. Đảm bảo bạn làm nhám bề mặt keo (tôi đã sử dụng một chiếc dremel với một mũi khoan hình cầu nhỏ để tạo một số chỗ cho keo bám vào)

Đầu ốc cũng cao hơn 2mm. Vì vậy, bạn sẽ cần mài (hoặc dũa) nó cho vừa với lỗ chìm.

Đối với loại hướng dẫn lưỡi 2:

  • Tấm kim loại (ví dụ: thép không gỉ) 14.5x9x2mm
  • Thanh ren M4x16mm
  • Đai ốc cánh M4
  • Đệm 4.2mm

Sử dụng keo giữ ren để cố định đai ốc cánh vào thanh ren.

Ngoài ra, thay vì đai ốc cánh và thanh ren, có thể sử dụng ốc cánh M4x9mm.
