Hộp đựng DPH5005 tùy chỉnh cho thiết bị điện tử

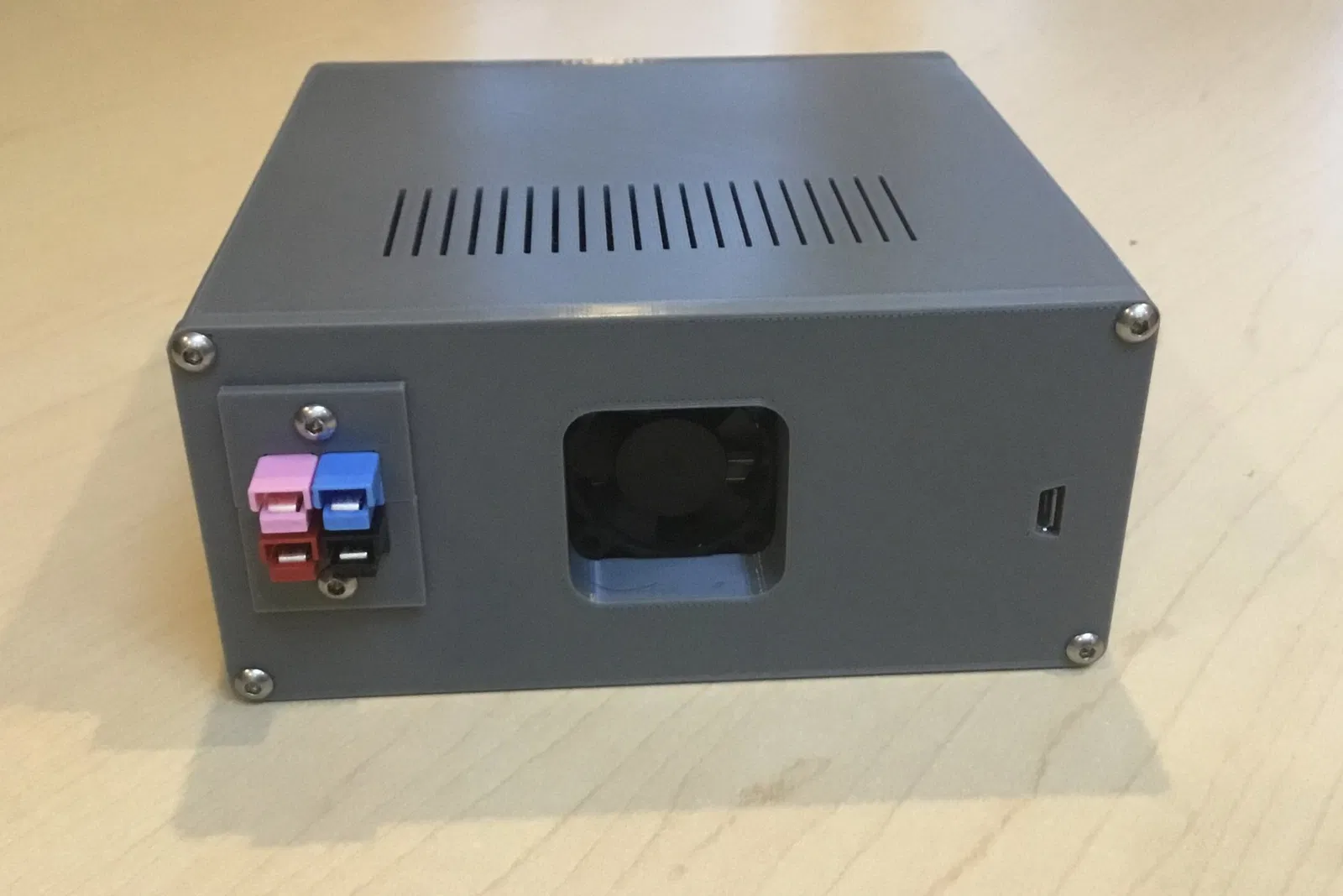

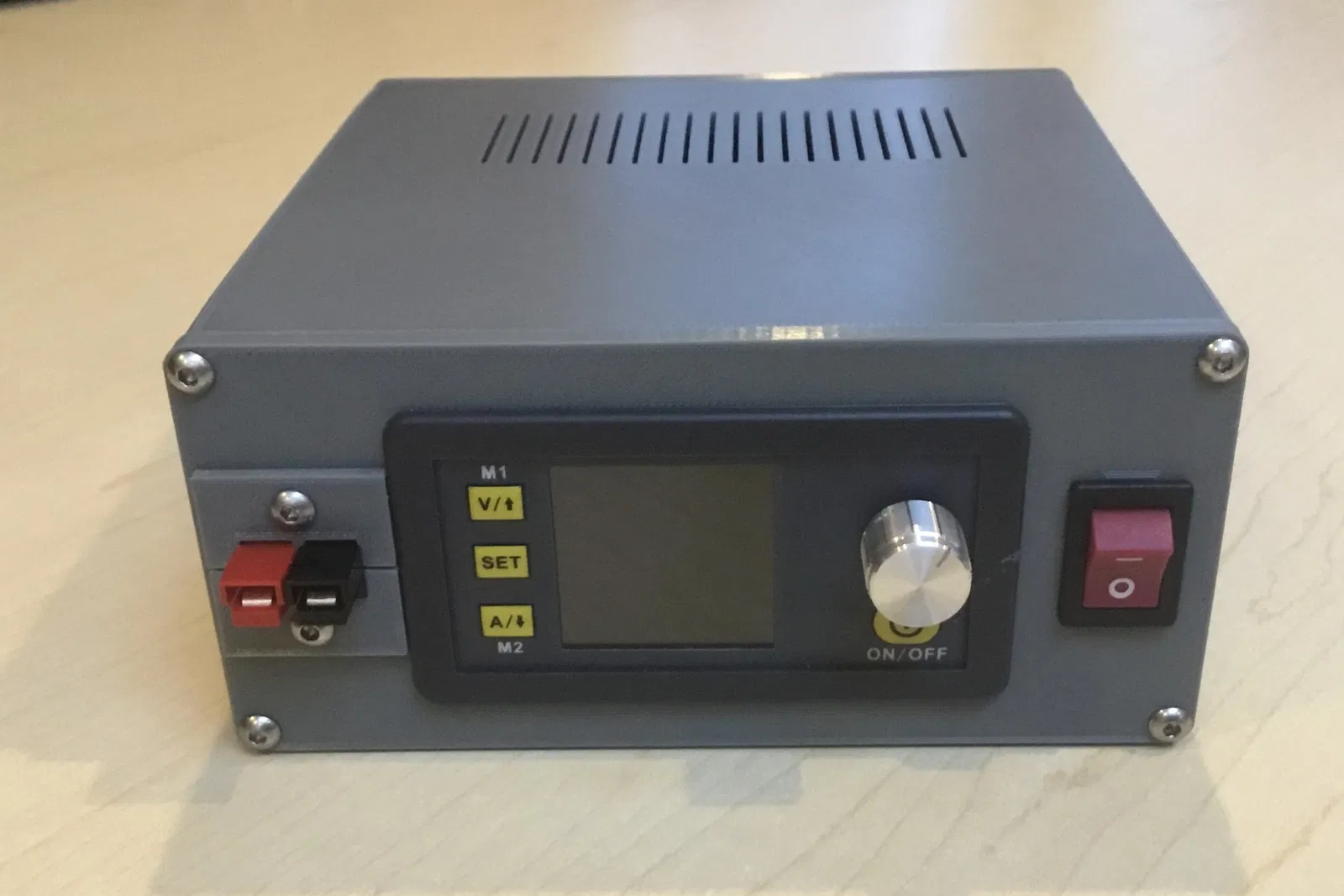

Phiên bản của tôi về vỏ DPH5005. Nó được thực hiện trong OpenScad nên dễ dàng chỉnh sửa. Tất cả các kết nối đều nằm ở các bảng phía trước và phía sau. Điều này có một đầu vào powerpole 4 jack ở phía sau. Hai đầu vào trên cùng được sử dụng như một công tắc bật/chế độ chờ. Tôi sử dụng nguồn điện 12V cũ của XBOX. Công tắc được sử dụng để kết nối 5V của XBOX với đường dây chế độ chờ. Các powerpole ở dưới là đầu vào 12V. Bảng phía sau có một lỗ khoét và một giá đỡ cho mô-đun giao tiếp micro usb. Bảng phía trước có một kết nối powerpole cho đầu ra.

Lưu ý: bảng LCD hơi chật. Nó vào dễ dàng nhưng hơi khó để lấy ra.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không quan trọng

Hỗ trợ:

Không quan trọng

Độ phân giải:

0.2

Đổ đầy:

20%

Vật liệu: không quan trọng petg không quan trọng

Ghi chú:

Tôi đã sử dụng 3 đường viền. Các giá đỡ power pole nên được in với 100% độ đầy. Không cần hỗ trợ cho bất cứ thứ gì.

Sau khi in =============

Để lắp ráp bạn sẽ cần:

1) in: 1 bảng phía trước, 1 bảng phía sau, 1 mặt trên, 1 mặt dưới 2) in: 2 giá đỡ PP đơn, 2 giá đỡ PP đôi

14 vít M3x8, 14 chèn đồng M3

2x vít tự khoan 2mm cho mô-đun usb

1 DPH5005-USB 50V/5A với giao diện USB
