Giá đỡ giảm căng cáp động cơ X cho MK3.9/MK4

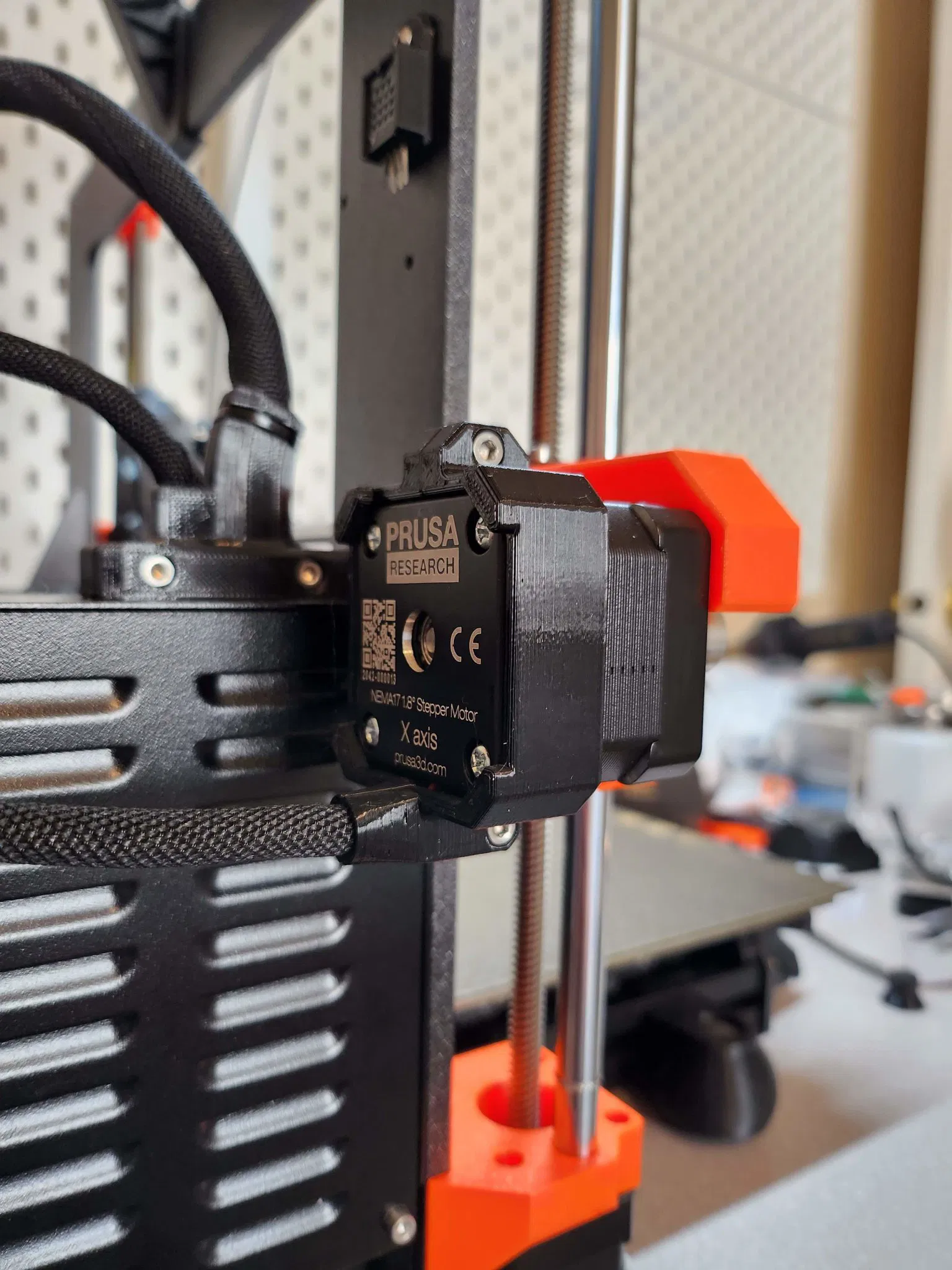

Bởi vì MK3.9/MK4 hiện đặt cáp động cơ trục X ở phần trên của hộp xBuddy, giá đỡ giảm căng 90 độ này giảm thiểu điểm uốn của các dây không được che bởi vỏ dệt và giữ chặt vỏ khi nó rời khỏi động cơ bước để phân phối độ uốn trên toàn bộ cụm cáp.

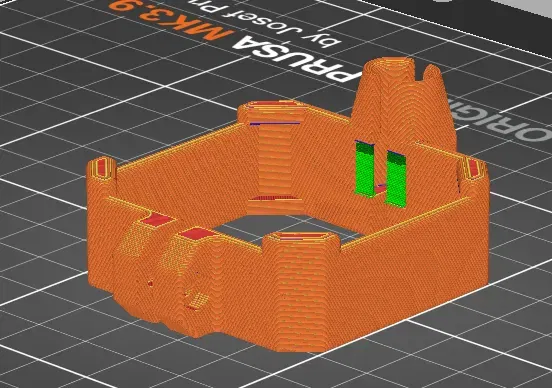

Mẫu in chỉ yêu cầu một vài điểm hỗ trợ nhỏ như được hiển thị trong hình. Những điểm này dễ dàng được sơn lên với các bộ tăng cường hỗ trợ, và các hỗ trợ khít hoạt động tốt với tối thiểu chất thải.

Việc lắp ráp yêu cầu 2x vít M3x10 và 2x đai ốc M3n từ bộ phụ tùng. Nếu các đai ốc hơi chặt, bạn có thể sử dụng “kỹ thuật kéo vít” để đặt chúng trước khi lắp ráp.

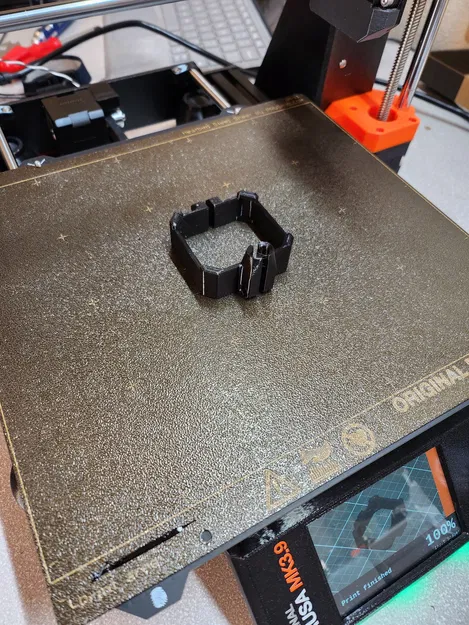

Ví dụ này được in bằng Prusament PETG với đầu phun 0.4mm sử dụng hồ sơ cấu trúc 0.20.
