Vỏ đèn LED lớn 100W với ống kính và phản xạ tách biệt

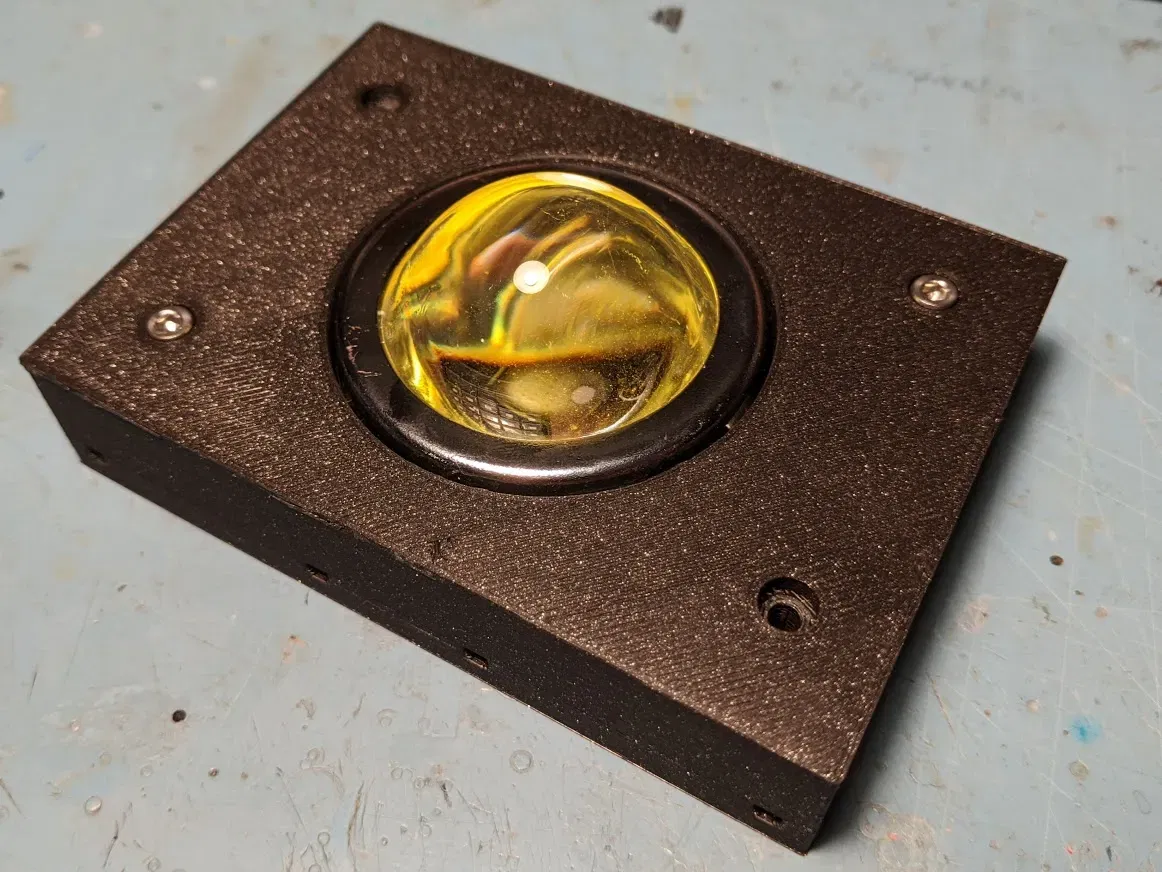

Bộ vỏ này phù hợp với các mô-đun LED kiểu lớn (như 100W) với phản xạ và ống kính là các phần riêng biệt. Thiết kế có thể được sử dụng như hiện tại hoặc dễ dàng chỉnh sửa và tích hợp vào các dự án khác.

Vấn đề với những thứ này là các phần (LED, phản xạ, ống kính, giữ) không được vặn vào nhau, và phụ thuộc vào một bộ vỏ hoặc khung để lắp ráp thành một phần. Điều này làm cho việc sử dụng trong các dự án trở nên khó khăn hơn.

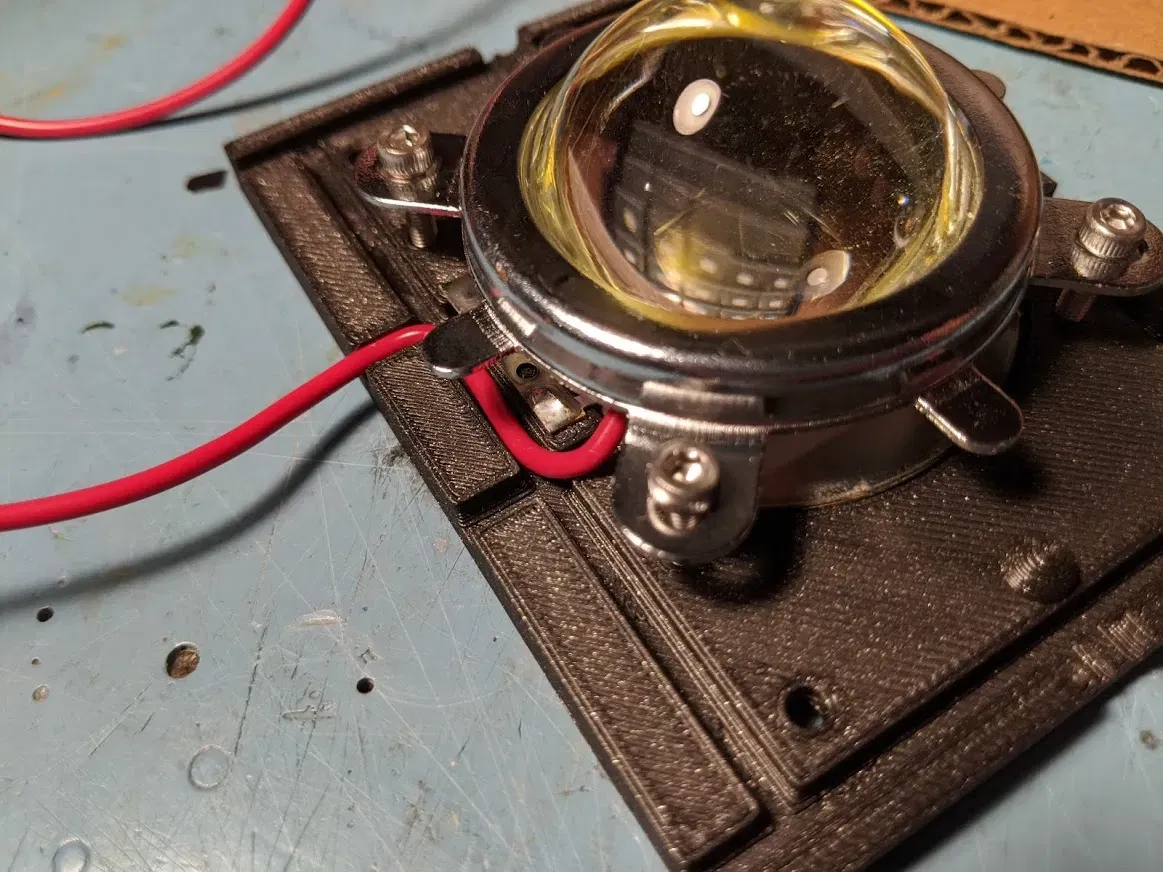

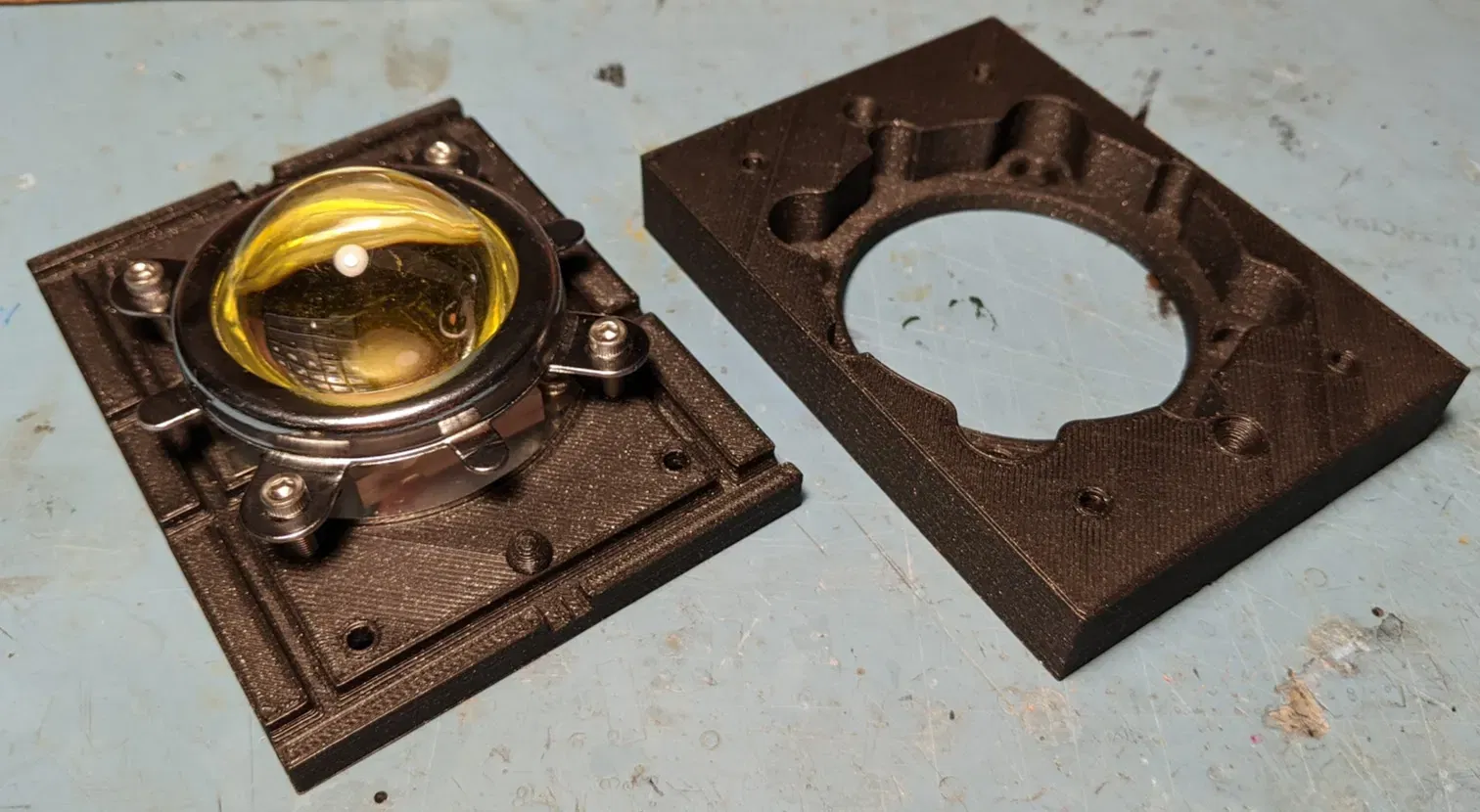

Phần dưới giữ mọi thứ, và các kênh là để dẫn dây (bạn có thể zig-zag dây xung quanh để giảm căng thẳng, cũng được.) Phần trên chỉ là một nắp và vặn vào phần dưới.

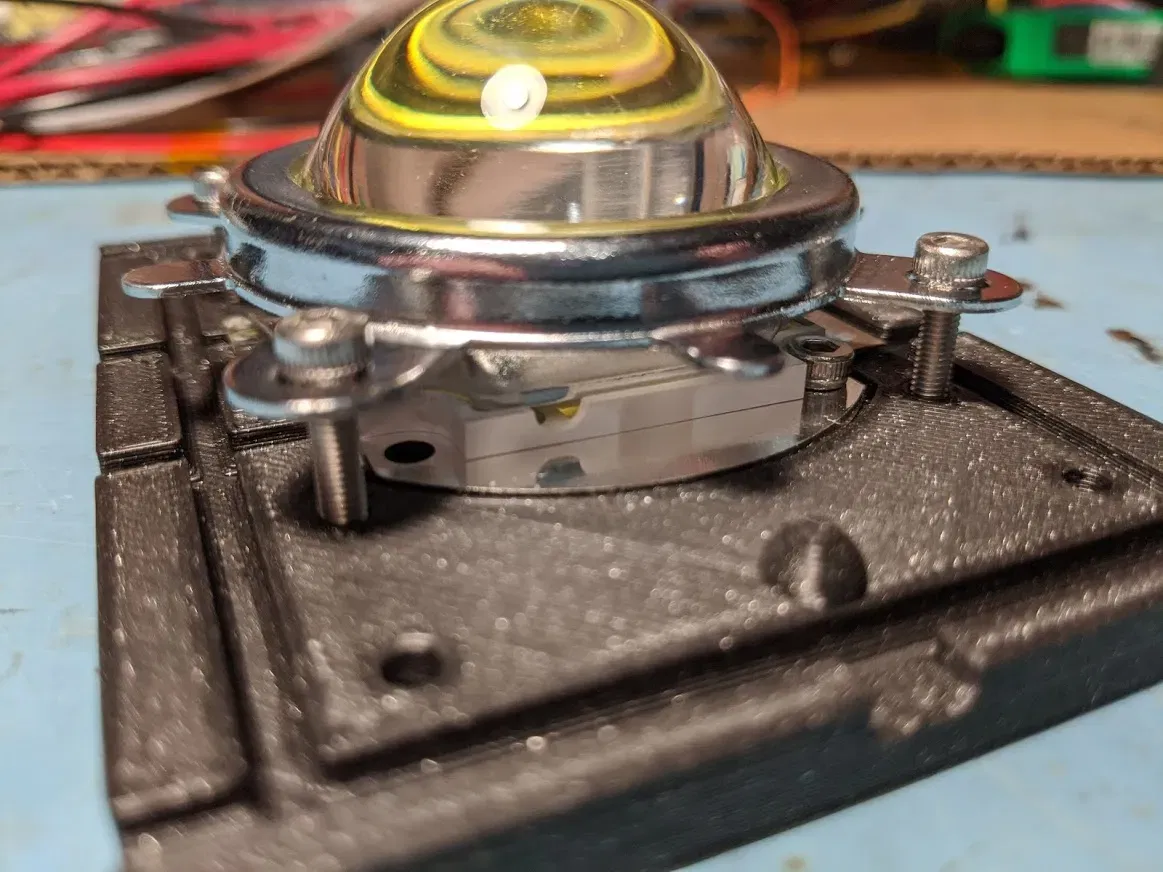

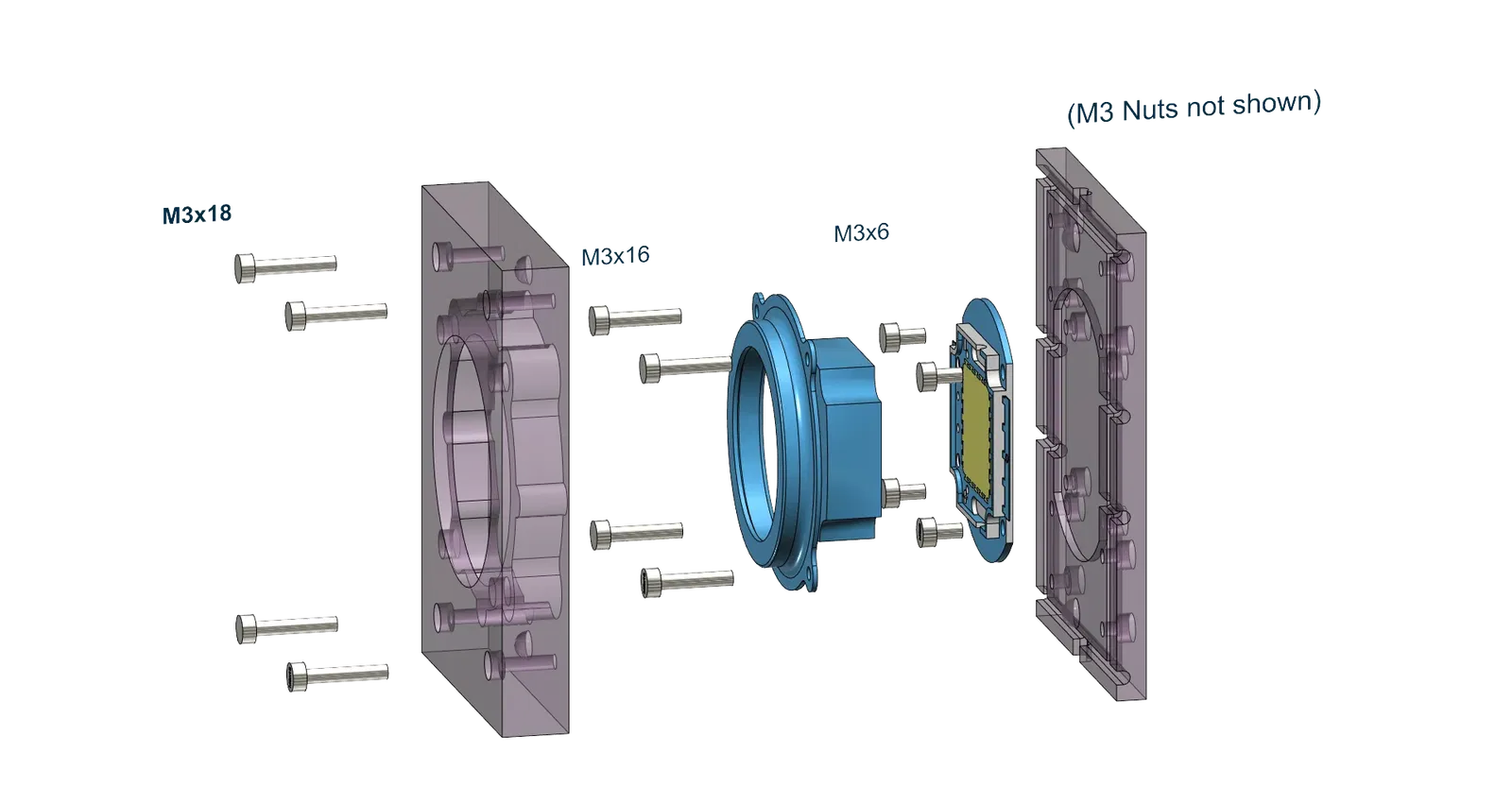

Bạn có thể sử dụng một, tất cả hoặc không sử dụng lỗ kích thước M3 nào để gắn các phần.

Một tệp STEP được xuất (hầu như không có lỗi!) được cung cấp cho những ai muốn chỉnh sửa mô hình CAD.

LƯU Ý VỀ TẢN NHIỆT: Thiết kế này được dự kiến để hoạt động mà không cần tản nhiệt. Không có tản nhiệt nào được cung cấp hoặc cho phép trong thiết kế này. Hoặc là khoét một lỗ và thêm tản nhiệt của riêng bạn, hoặc sử dụng LED một cách tiết kiệm để nhiệt không trở thành mối quan tâm (dự án của tôi đã sử dụng nó như một đèn nhấp nháy tạm thời, vì vậy không cần tản nhiệt.) Nếu bạn đang xây dựng một đèn hoặc dự án chiếu sáng liên tục, bạn sẽ cần một tản nhiệt.

Hướng dẫn in

ledbox.3mf -- tệp này có cả hai phần được định hướng để in, và nếu in tuần tự (in một rồi in cái kia) chúng cách xa nhau đủ để hoạt động tốt.

ledbox-top.stl và -bottom.stl -- xuất STL cho những ai thích tệp STL.

100w_big_led_assembly.stp -- tệp CAD định dạng STEP để chỉnh sửa và can thiệp.

Cả hai phần nên được in với mặt mịn nhất hướng xuống trên nền xây dựng.

Bạn có thể tùy chọn in với hỗ trợ bật (hỗ trợ chỉ trên nền xây dựng hoạt động tốt) để làm cho các lỗ đẹp hơn một chút.
