Ngăn kéo kết hợp cho Ender 3 và Raspberry Pi

Remixed from:
https://www.thingiverse.com/thing:3416444 -E3 Pro Dual Drawer https://www.thingiverse.com/thing:3719217 -Malolo's Pi Case (Pi 3) https://www.thingiverse.com/thing:3723561 -Malolo's Pi Case (Pi 4) https://www.thingiverse.com/thing:3108748 -Filament Chips
https://www.thingiverse.com/thing:116437 -Pi Logo

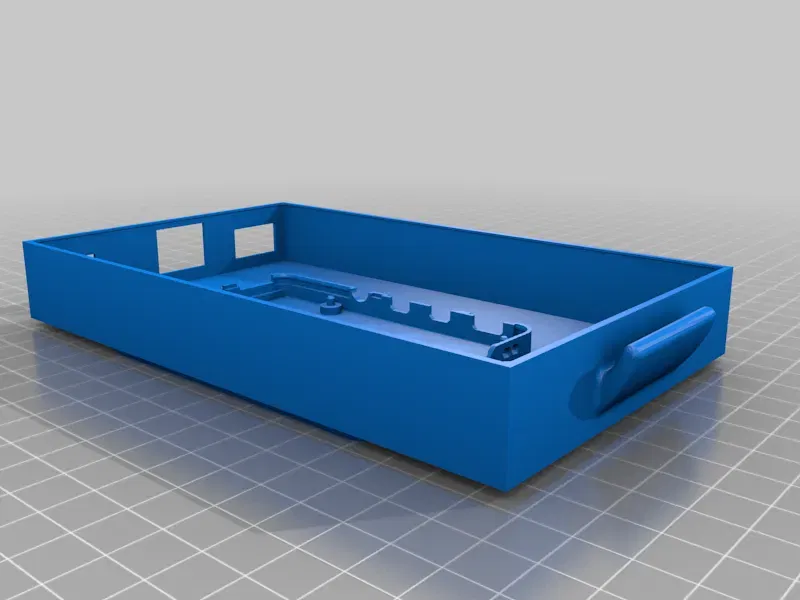

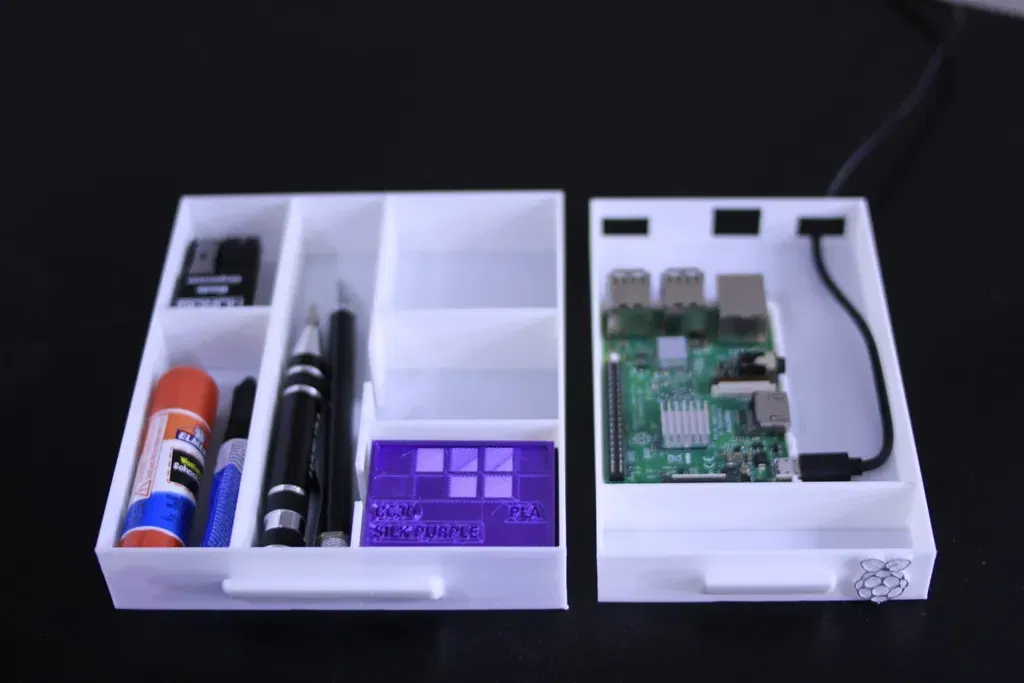

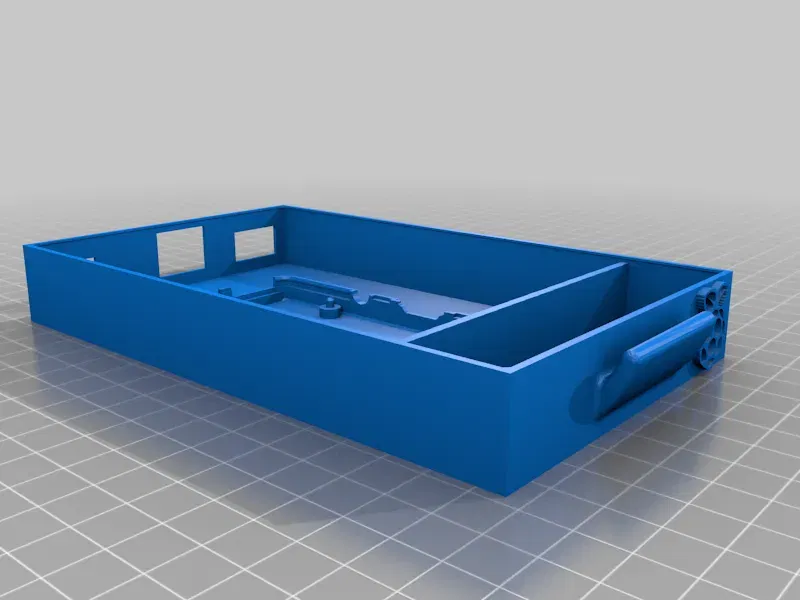

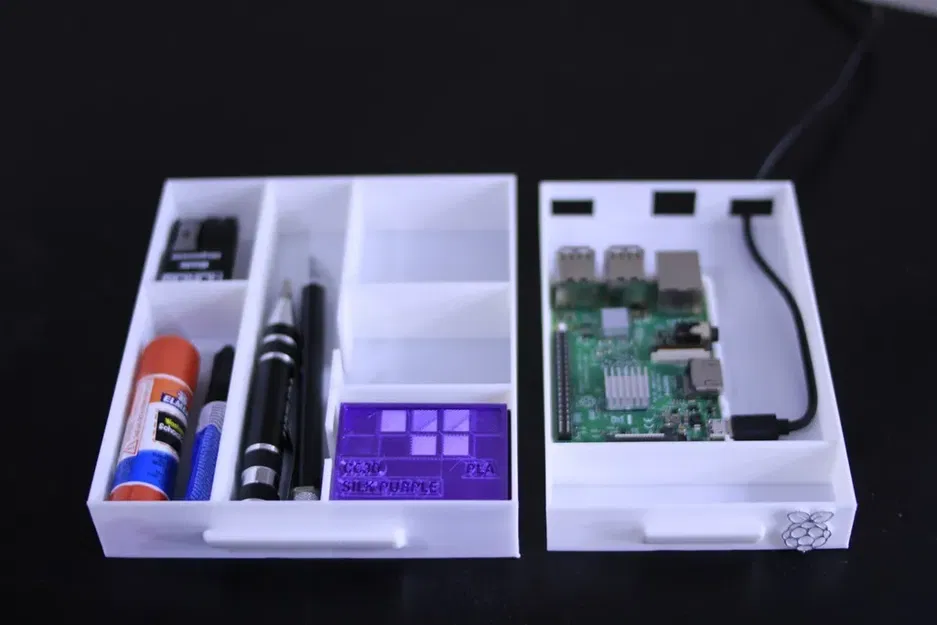

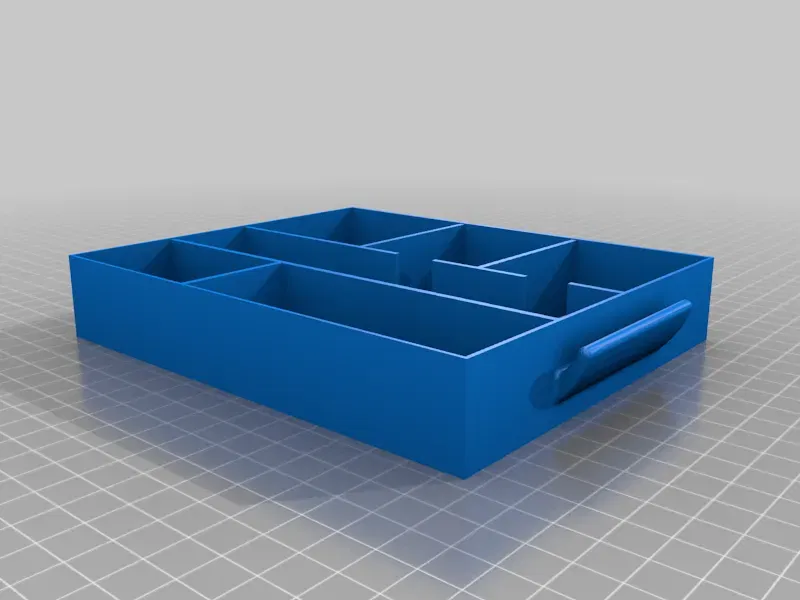

Tôi đã chỉnh sửa ngăn kéo của DWS_design để chứa một raspberry pi trong ngăn kéo trên cùng. Giá đỡ pi được đặt sâu hơn vào trong ngăn kéo để giúp che giấu bất kỳ dây cáp nào từ pi. Các giá đỡ được thiết kế cho Raspberry Pi 3 Model B. Phía sau ngăn kéo đã được cắt các khe để đi dây. Nếu bạn quyết định muốn gắn pi ở nơi khác, chỉ cần thay thế ngăn kéo trên cùng. Cá nhân tôi, tôi lưu trữ các công cụ in ấn cho việc bảo trì trong một ngăn kéo riêng. Vì vậy, tôi đã chỉnh sửa ngăn kéo dưới cùng để chứa một ngăn cho que dán, keo siêu dính, một "Gripster X-acto knife" và khoảng 24 viên chip filament của MaxMuske. Cũng có 2 ngăn khác chưa sử dụng để giữ các ốc vít, dây buộc, và những thứ tương tự.

Bạn có thể cần sử dụng một bộ chuyển đổi mini USB L vì một số cáp USB dày hơn sẽ không vừa vào ngăn kéo này để cấp nguồn cho Pi. Tôi chỉ in vỏ Pi 3B, không phải Pi 4. Giả sử Pi 4 có chiều cao giống như Pi 3, nó sẽ hoạt động tốt như nhau.

Nếu bạn muốn dễ dàng khắc phục sự cố, có thể lý tưởng để đục một lỗ hình chữ nhật khác đối diện với khe cắm HDMI.

SỬA ĐỔI:

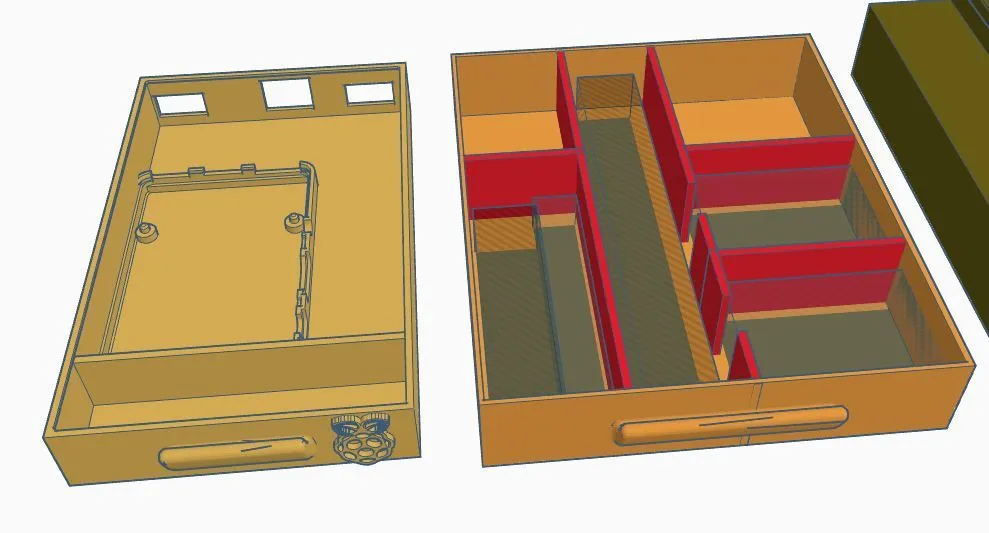

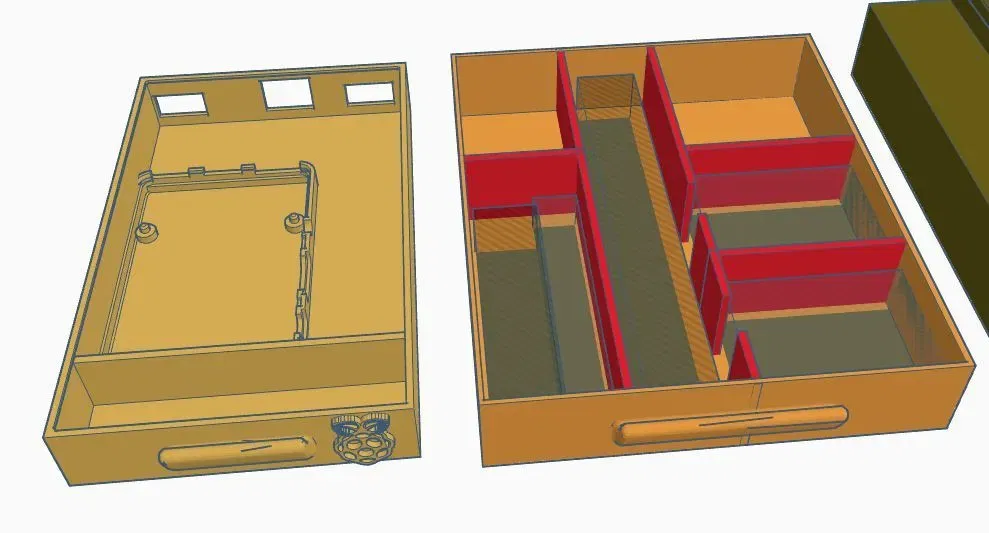

Ngoài ra, tôi đã ngu ngốc và không xem xét rằng các dây cáp có thể cản trở việc mở ngăn kéo. Bạn chắc chắn sẽ cần một số điều chỉnh nếu bạn muốn dễ dàng truy cập vào pi. Tất cả các tệp tinkerCAD đều được liên kết bên dưới để bạn có thể chỉnh sửa theo ý thích của mình.

Master WIP Tinkercad: https://www.tinkercad.com/things/c2XXsyEAag5

Ngăn Kéo Trên Cùng Với Logo raspberry pi (Pi 3): https://www.tinkercad.com/things/h5Z7vWykOY6

Ngăn Kéo Trên Cùng Không Có Logo (Pi 3): https://www.tinkercad.com/things/ka186Q34PDj

Top Drawer Với logo Raspberry pi (Pi 4): https://www.tinkercad.com/things/8rUMrxDx6Va

Top Drawer Không Logo (Pi 4): https://www.tinkercad.com/things/8H1VGpSD9Lq

Bottom Drawer: https://www.tinkercad.com/things/cBtV7ftYIp8

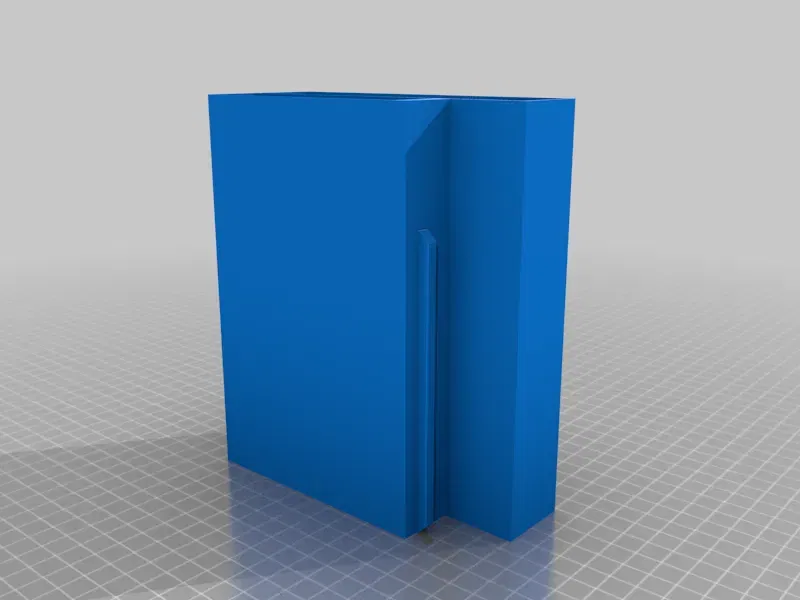

Base Drawer: https://www.tinkercad.com/things/04DXt4CNCUC

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

0.16

Infill:

15%

Vật liệu: Eyrone PLA Màu trắng
