Bộ chuyển đổi WSG/01 MFOS sang Eurorack cho synthesizer

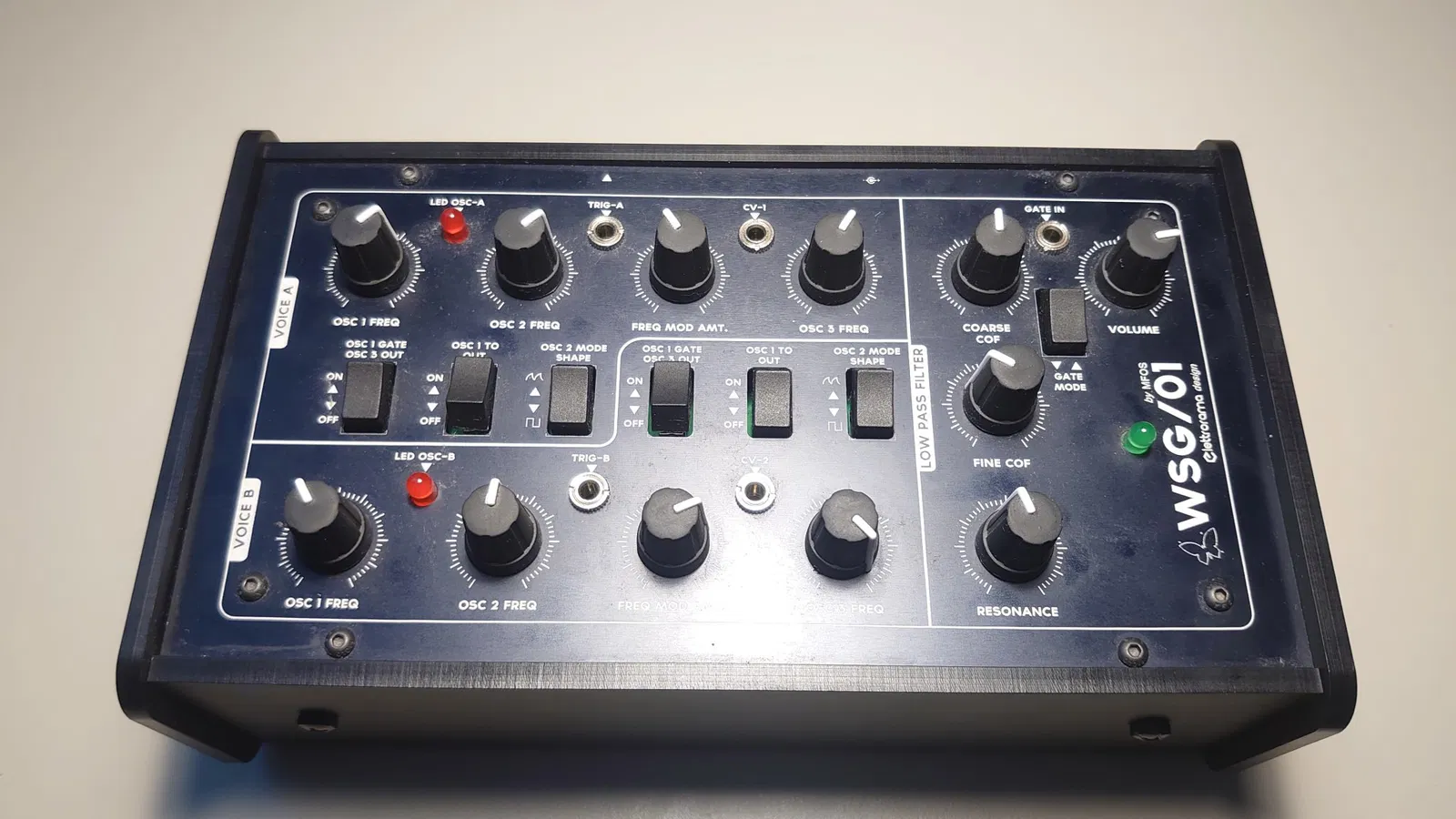

Bộ công cụ này cho phép bạn chuyển đổi synthesizer bán mô-đun WSG/01 MFOS (Weird Sound Generator from Music From Outer Space) trên máy tính để bàn của bạn thành một mô-đun Eurorack.

Tính năng

• Dễ dàng lắp đặt
• Bao gồm tất cả phần cứng cần thiết và hướng dẫn
• Có tùy chọn chuyển đổi CV

Hướng dẫn

1. Tháo rời vỏ WSG/01.
2. Hàn rời đầu nối nguồn, công tắc nguồn và jack 6.3mm.
3. Lắp đặt synthesizer WSG/01 vào bảng Eurorack bằng các vít M3x14 và đai ốc vuông.

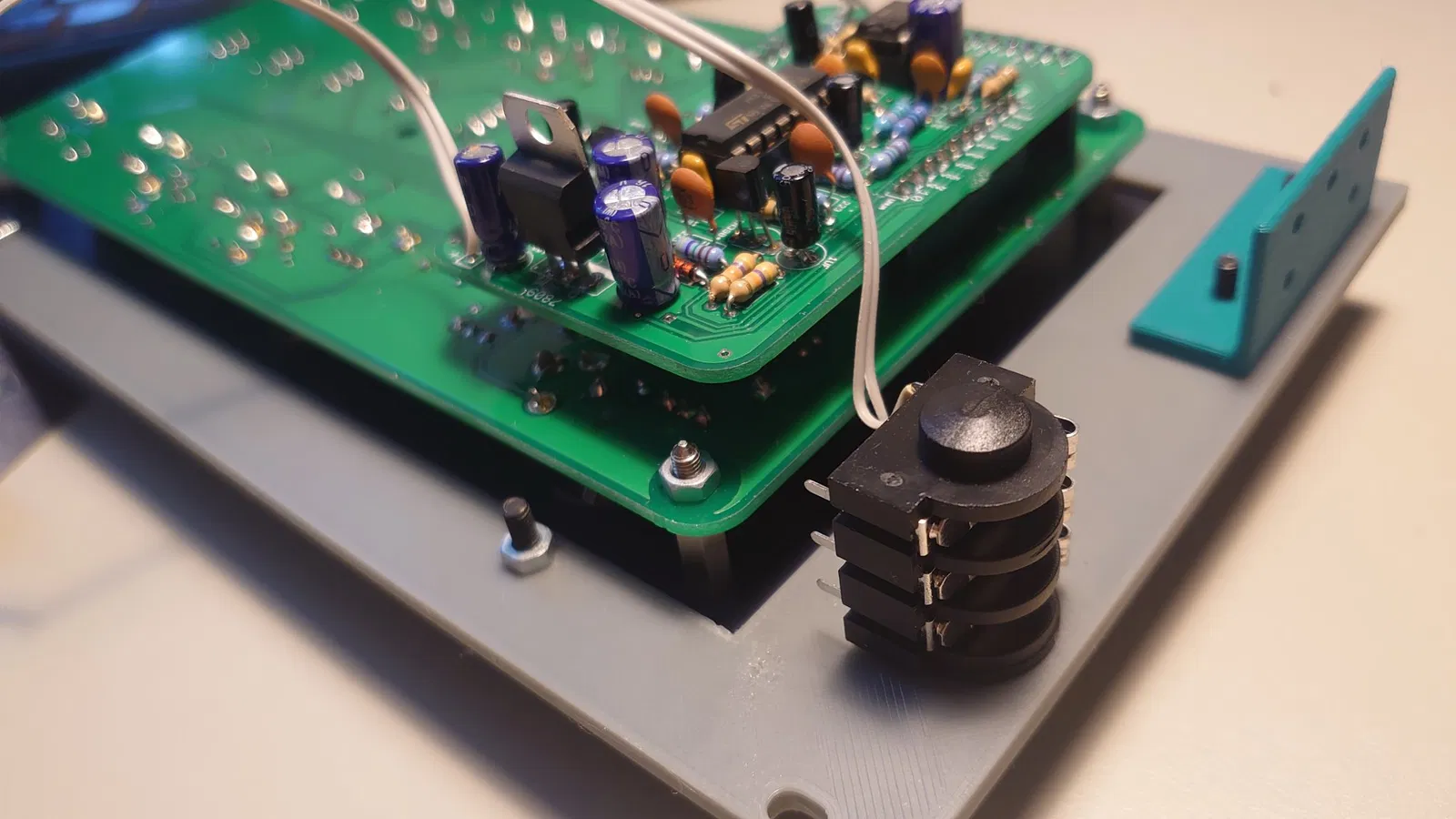

4. Lắp đặt ổ cắm jack TSR 6.3mm vào một trong các lỗ trên bảng và cố định nó bằng đai ốc lục giác gốc.

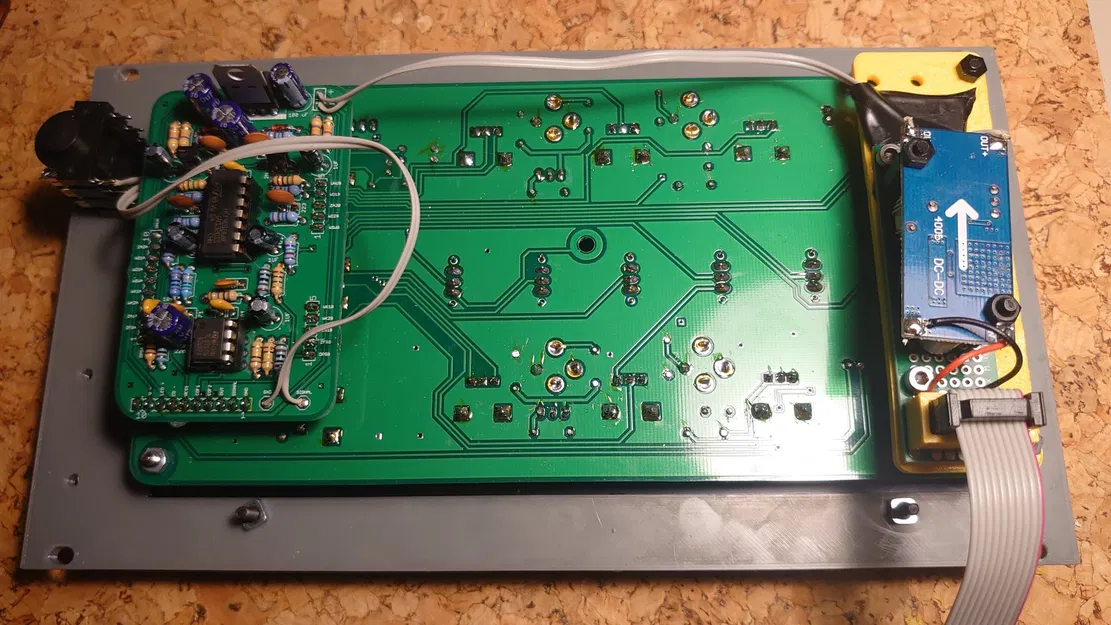

5. Hàn mô-đun nguồn với bộ chuyển đổi hạ áp từ Eurorack +12V sang WSG +9V.
6. Điều chỉnh trimmer của bộ chuyển đổi hạ áp đến +9V bằng một đồng hồ vạn năng.
7. Hàn các chân OUT từ bộ chuyển đổi vào dây nguồn của synthesizer.

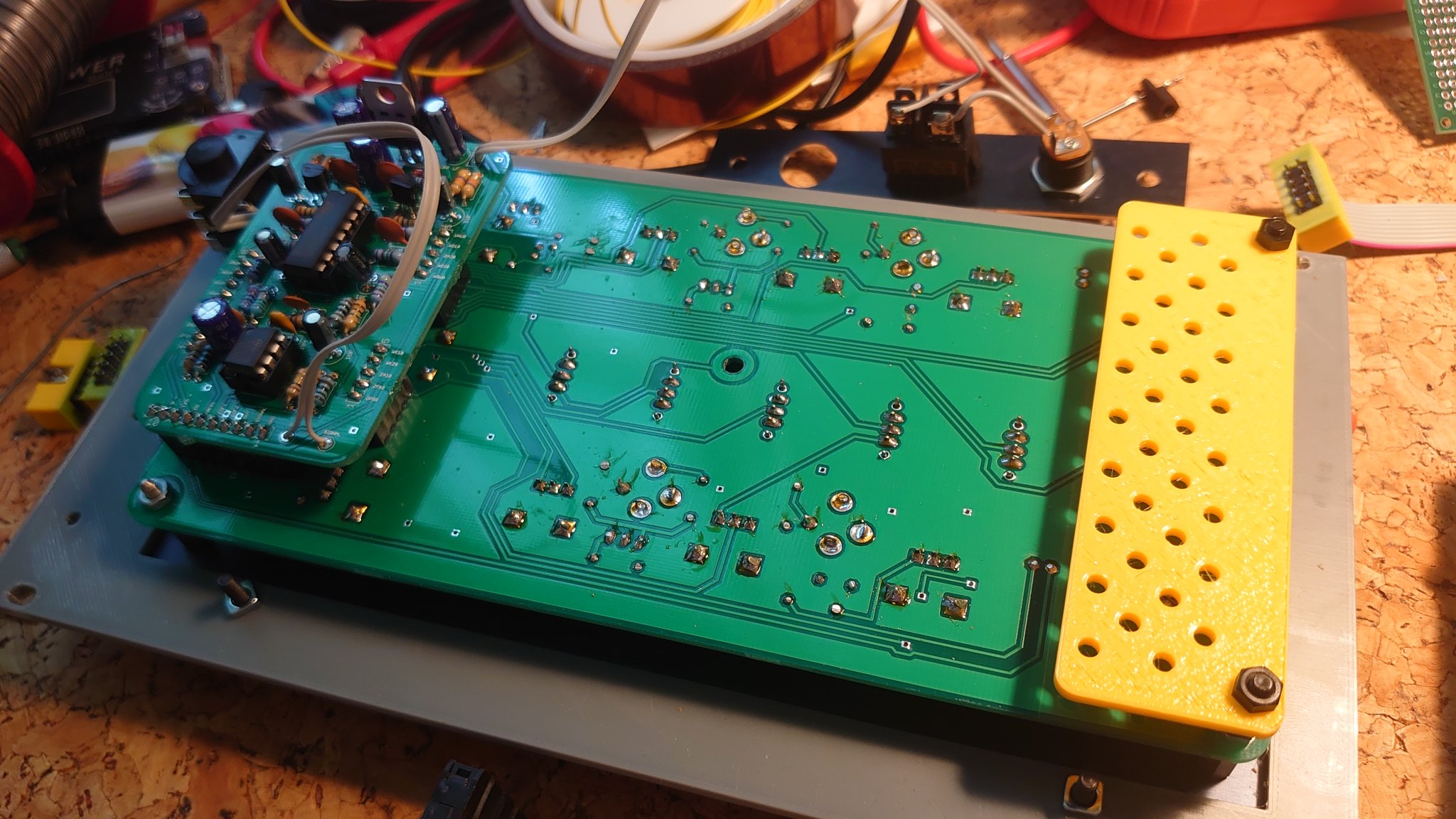

8. Lắp đặt mô-đun nguồn lên giá đỡ nguồn hình chữ L bằng vít M3 và đai ốc lục giác.
9. Gắn giá đỡ nguồn hoàn chỉnh vào mặt sau của bảng synth bằng vít M3 và đai ốc lục giác.

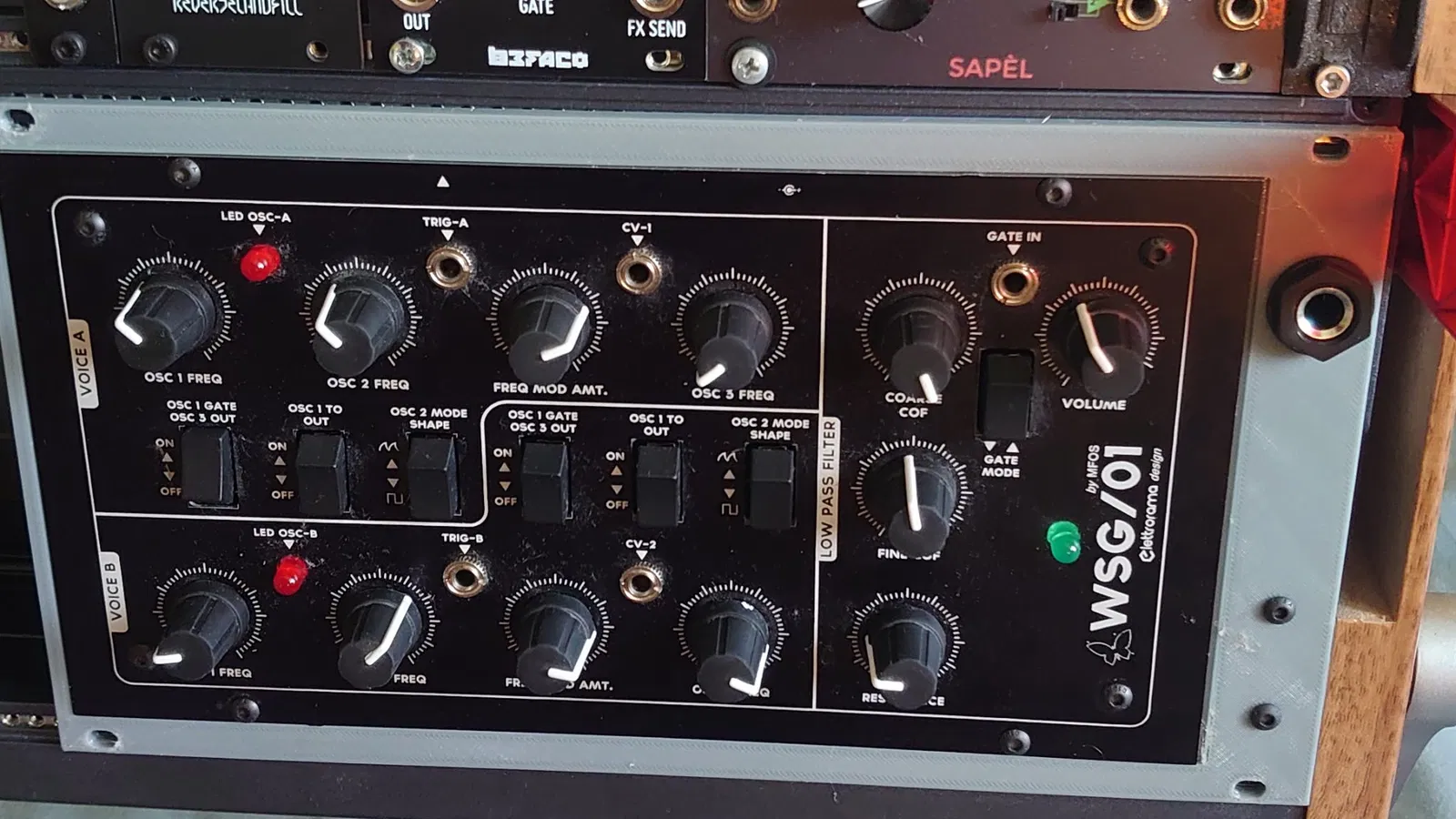

10. Lắp đặt mô-đun hoàn chỉnh vào hệ thống Eurorack của bạn.

Chuyển đổi CV tùy chọn

1. Chuyển đổi tín hiệu đầu ra thành CV bằng bộ chuyển đổi pitch-to-CV và xuất ra trong một ổ cắm TS.
2. Sử dụng SparkFun OpAmp Breakout, LMV358 để chuyển đổi tín hiệu WSG yếu thành CV Eurorack mạnh hơn.
3. Khoan thêm một lỗ vào bảng bên và gắn một đầu nối 3.5mm TS.
4. Hàn nguồn từ Eurorack 5V đến SparkFun VCC.
5. Hàn tín hiệu WSG ra SparkFun IN.
6. Hàn SparkFun OUT vào đầu 3.5mm TS.
7. Hàn vòng 3.5mm TS vào GND chung.

Mẹo in ấn

• In từ PETG hoặc ASA.
• In với 60% độ đầy gyroid.

Hỗ trợ tôi

"Nếu bạn thích những gì tôi đang tạo ra và muốn hỗ trợ hành trình, hãy xem xét việc tiếp sức cho sự sáng tạo của tôi bằng một ly cà phê ảo! Sự hỗ trợ của bạn sẽ giúp tôi tiếp tục đẩy ranh giới của những sản phẩm in 3D. Bạn có muốn Mua cho tôi một ly cà phê?

Chúc bạn tận hưởng MFOS mới của mình trong Eurorack và cho tôi biết, nếu bạn làm một cái cho riêng mình!

Được thiết kế với Autodesk Fusion 360 Personal
