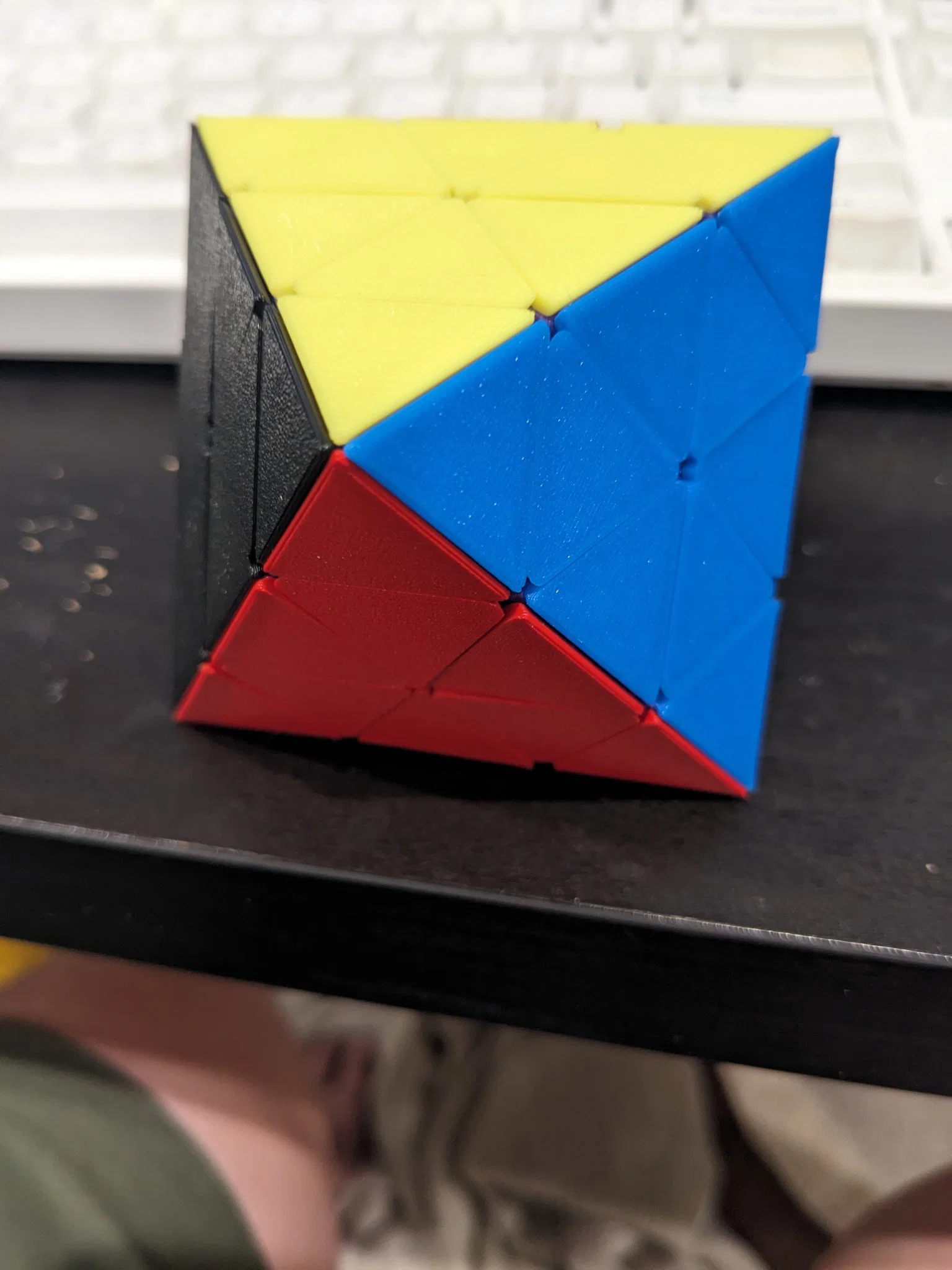

Đồ chơi xếp hình Octahedron xoay mặt với cơ chế Skewb

Mô hình này cần vật liệu hỗ trợ, và điều quan trọng là các bề mặt dưới của các khu vực nổi phải sạch sẽ, vì vậy tôi rất khuyến nghị sử dụng vật liệu hỗ trợ chuyên dụng cho các giao diện.

Tệp OpenSCAD được bao gồm cho những ai dũng cảm muốn thực hiện các sửa đổi, nhưng hãy lưu ý rằng không có nỗ lực nào được thực hiện để làm sạch nó cho người khác sử dụng.

Danh sách các bộ phận in:

Màu sắc bên trong -------------- 4 antiaxis.stl
4 axis.stl
24 center.stl
1 core.stl
12 edge.stl
6 inner_corner.stl
6 outer_corner.stl

Mỗi màu sắc bên ngoài (Gấp đôi nếu chỉ sử dụng 4 màu) -------------------------------------------------- 3 center_facet.stl
3 corner_facet.stl
3 edge_facet.stl

Danh sách các bộ phận không in: Khuyến nghị nên lấy thêm. Tôi đã bao gồm số bộ phận tôi đã sử dụng từ McMaster, nhưng các tùy chọn khác có thể hoạt động.

4 M2x16 Vít 91290A047
6 M2x20 Vít 91290A049
10 Lò xo nén 9657K263
16 M2 Heat-Set Insert 94180A312

Nam châm:

144 N42 1/10" dia x 1/16" dày nam châm DH11 từ K&J

Các bộ phận bổ sung cho việc lắp ráp: 2 magnet_jig.stl (Lưu ý: STL có hai đối tượng riêng biệt. Tách chúng trong slicer của bạn trước khi in. Chỉ cần in nửa dưới hai lần.)
2 N42 1/10" dia x 1/16" dày nam châm
Keo siêu dính
Dầu silicone Weight 5
Chất lỏng giữ ren xanh
Sharpie hoặc bút đánh dấu khác có thể viết trên nhựa

Hướng dẫn lắp ráp:

Phần 1: Lắp ráp cơ chế bên trong

1.1 Lắp đặt các chèn nhiệt (tổng cộng 4 cái) vào chân của lõi. Sau mỗi lần lắp đặt, vặn một con ốc M2x20 xuyên qua lõi cho đến khi nó lòi ra bên kia để loại bỏ bất kỳ nhựa nào đã chảy vào lỗ. HÃY CHẬM KHI VẶN CON ỐC. Vặn nhanh có thể khiến con ốc bị kẹt bên trong và bạn sẽ phải bắt đầu lại từ đầu.
1.2 Lắp đặt các chèn nhiệt (tổng cộng 6 cái) vào các mảnh góc bên trong. Sau mỗi lần lắp đặt, vặn một con ốc M2x20 xuyên qua cho đến khi nó lòi ra lỗ bên kia.
1.3 Gắn các mảnh trục vào lõi bằng một con ốc M2x16 và một lò xo dưới đầu con ốc. Tạm thời, đừng siết quá chặt.
1.4 Chèn các mảnh góc bên trong và các mảnh chống trục vào giữa các mảnh trục để tạo thành một khối cầu.
1.5 Từng cái một, tháo các mảnh trục ra để bôi keo giữ ren, sau đó vặn chúng lại. Tôi nhận thấy rằng với kích thước nhỏ, dễ hơn để bôi chất lỏng lên chèn thay vì lên con ốc.
1.6 Siết chặt các con ốc đến độ căng mong muốn.
1.7 Sau khi keo giữ ren đã khô, thêm trọng lượng 5 giữa các mảnh và xoay câu đố nhiều lần để phân phối dầu bôi trơn để nó xoay mượt mà. Điều quan trọng là cơ chế bên trong này phải xoay tốt. Nếu bạn nhận thấy bất kỳ mảnh nào có xu hướng bị kẹt vào các mảnh khác, hãy cắt bỏ các phần bị kẹt ngay bây giờ.

Section 2: Lắp đặt nam châm

Hãy chắc chắn cho thời gian cho keo siêu dính khô như thích hợp giữa các bước.

2.1 Dán một nam châm vào phần dưới của một jig nam châm.
2.2 Sử dụng jig nam châm đầu tiên, dùng nó để dán một nam châm vào jig nam châm khác theo hướng khác.
2.2a Đặt mảnh trên cùng của jig nam châm lên mảnh dưới cùng.
2.2b Đặt một nam châm lên mảnh trên cùng. Nó nên được giữ trên đỉnh của núm bởi nam châm trong mảnh dưới.
2.2c Áp dụng một lượng nhỏ keo siêu dính lên đỉnh của nam châm sẽ được lắp đặt.
2.2d Nhấn nam châm vào vị trí mong muốn với cả hai mảnh của jig.
2.2e Gỡ bỏ mảnh dưới của jig, giữ mảnh trên cùng ở vị trí.
2.2f Gỡ bỏ mảnh trên cùng. Nam châm nên được lắp đặt.
2.3 Đánh dấu một jig bằng hình tam giác và cái kia bằng hình vuông.
2.4 Sử dụng jig được đánh dấu hình vuông để lắp đặt nam châm ở các góc ngoài và các mảnh cạnh (4 trong mỗi mảnh), theo quy trình trong các bước 2.2a-2.2f.
2.5 Sử dụng jig được đánh dấu hình tam giác để lắp đặt nam châm ở các mảnh trung tâm (3 trong mỗi mảnh), theo cùng một quy trình.
2.6 Để keo khô.

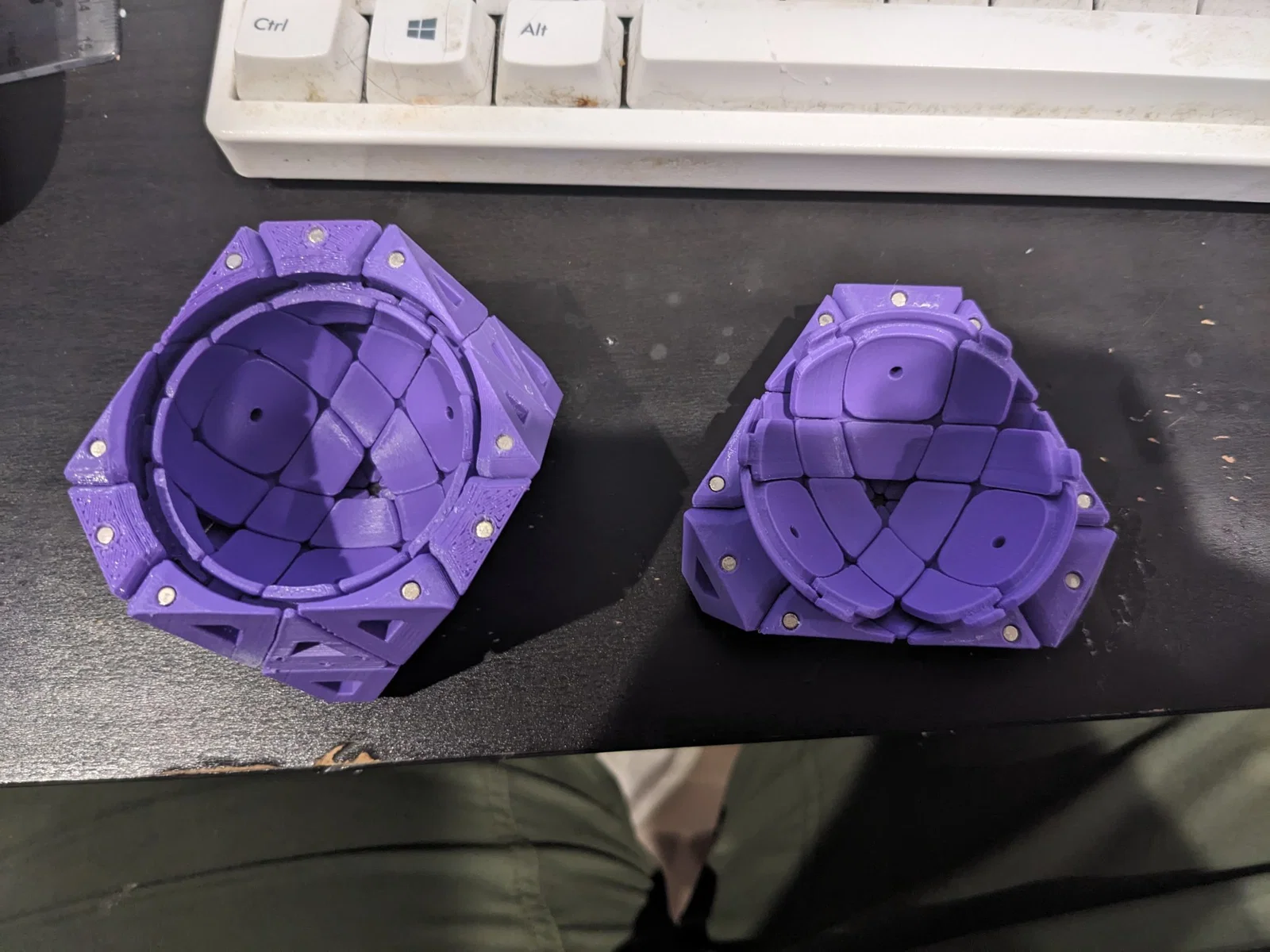

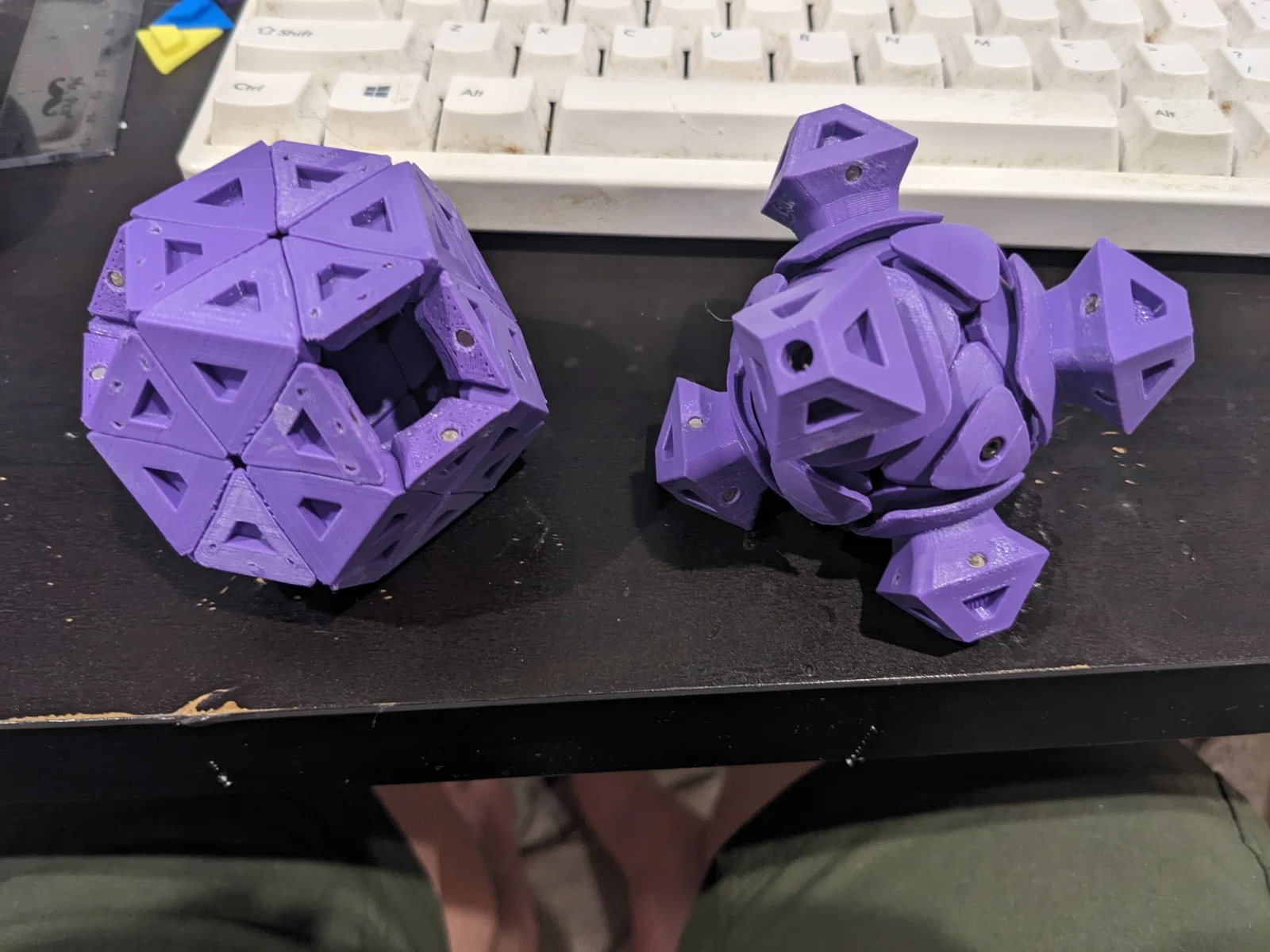

Section 3: Lắp ráp cơ chế ngoài

3.1 Gắn mỗi mảnh góc ngoài với một vít M2x20 vào một mảnh góc trong, với một lò xo dưới đầu vít. Đừng siết quá chặt, nhưng lò xo nên giữ các mảnh góc ngoài và trong sao cho chúng chạm vào nhau.
3.2 Chèn các mảnh trung tâm và cạnh.
3.3 Siết chặt các vít góc đến độ căng mong muốn.
3.4 Áp dụng chất bôi trơn cho cơ chế ngoài theo mong muốn.

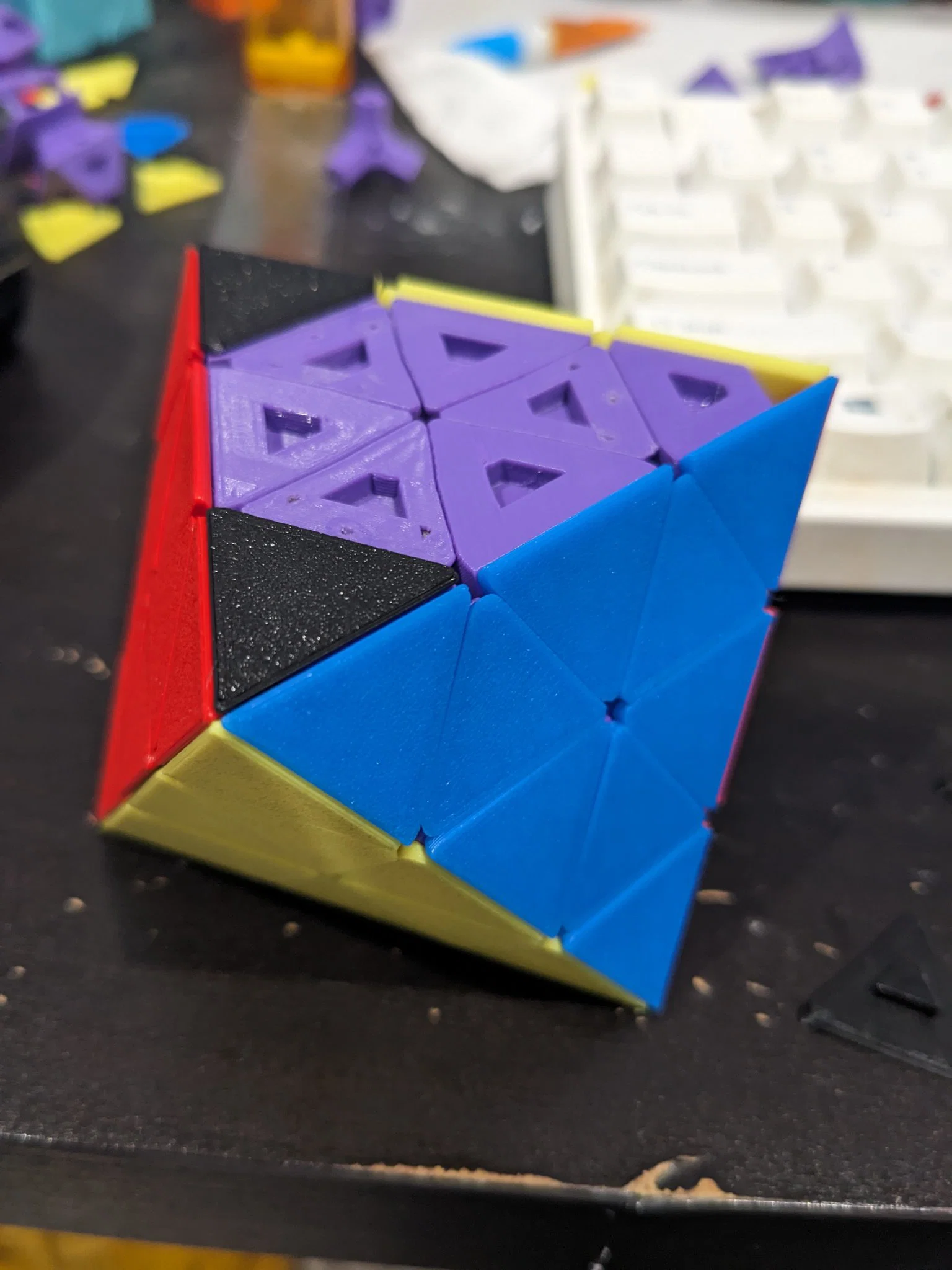

3.5 Nhấn các mặt vào các vị trí tương ứng bên ngoài của câu đố. Lưu ý hình dạng hơi khác nhau của các mặt cho các loại mảnh khác nhau. Nếu một mặt quá lỏng, hãy cố định nó bằng một chút keo siêu dính, nhưng lưu ý rằng điều này có thể làm cho các vít góc khó tiếp cận hơn.

Khuyến nghị in:

Đối với các mảnh cơ chế (mọi thứ ngoại trừ mặt và jig nam châm), hãy in với vật liệu hỗ trợ và không có khoảng cách trên cùng ở giao diện hỗ trợ.
Tôi đã sử dụng PLA làm vật liệu chính và PETG cho giao diện hỗ trợ. Vì PLA và PETG cần nhiệt độ giường khác nhau, đối với các mảnh cần hỗ trợ gần mặt phẳng xây dựng do các cạnh nông, tôi đã sử dụng một tấm đệm để chỉ PLA chạm vào mặt phẳng xây dựng.
Lý tưởng nhất, hãy sử dụng một vật liệu hỗ trợ có thể được in với cùng cài đặt giường, để lớp đầu tiên của mảnh có thể tận dụng bề mặt hoàn thiện từ một bề mặt xây dựng mịn.

Sử dụng chiều cao lớp nhỏ nhất mà bạn có thể kiên nhẫn. Tôi đã sử dụng chiều cao lớp 0.12mm với lớp đầu tiên 0.2mm.

Sử dụng một tấm xây dựng có kết cấu cho các mặt làm cho kết cấu nằm bên ngoài của câu đố và mang lại vẻ ngoài tuyệt vời.

Hướng dẫn Đề xuất:

Những hướng này cố gắng làm cho các bề mặt được hỗ trợ càng nằm ngang càng tốt để giảm thiểu số lượng thay đổi vật liệu cần thiết.

Core - Với một chân hướng lên trên.
Antiaxis - Với một bên của các hình tam giác hướng về mặt phẳng xây dựng. Điều này làm cho tiếp xúc với giường cực kỳ nhỏ nên một tấm đệm hoặc viền được khuyến nghị. Nếu sử dụng viền, hãy cắt bỏ bất kỳ chân voi nào càng tốt, vì đó là nguồn gốc có khả năng gây kẹt.
Axis - Với một bên của các hình tam giác hướng về mặt phẳng xây dựng.
Center - Với bên cạnh đi cạnh mảnh góc liền kề hướng về mặt phẳng xây dựng.
Edge - Với một trong các lỗ nam châm hướng về mặt phẳng xây dựng. Điều này làm cho tiếp xúc với giường khá nhỏ, nên một tấm đệm hoặc viền được khuyến nghị.
Inner Corner - Với một trong các cạnh ngắn hướng về mặt phẳng xây dựng.
Outer Corner - Với một trong các mặt ngoài hướng về mặt phẳng xây dựng.

Cải tiến Tương lai Có thể:

• Nam châm góc đến lõi
• Nhiều vật liệu hơn trên lõi để dễ dàng in và lắp đặt các chèn ren. Phiên bản có chân xuất phát từ một vòng phát triển nơi các đầu vít góc nằm ở bên trong của câu đố thay vì bên ngoài, vì vậy vật liệu cần được cắt ra để tạo khoảng trống cho chúng.
