Hakko 633 Sidecar
Có người nói là thích cái miếng bọt biển, tôi cũng vậy. Nên nghĩ sao không có cả hai?

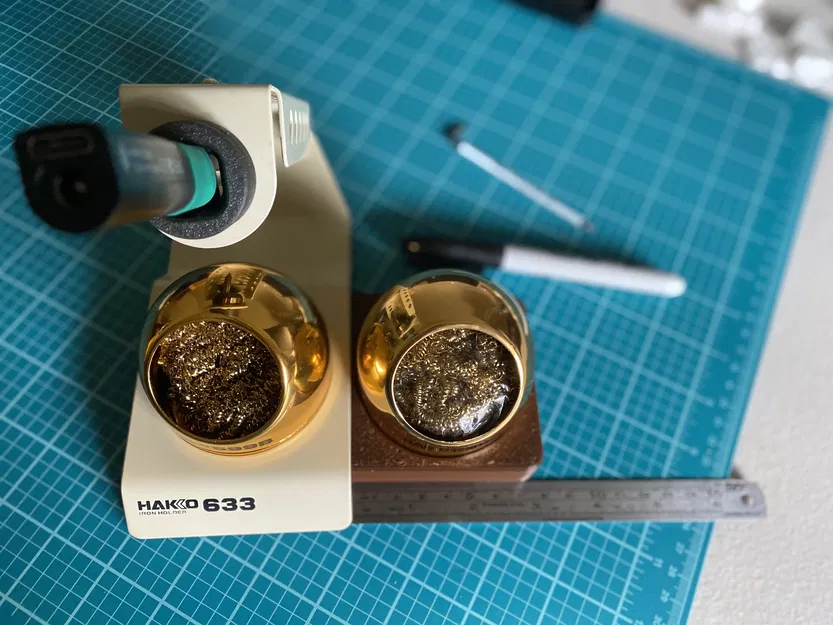

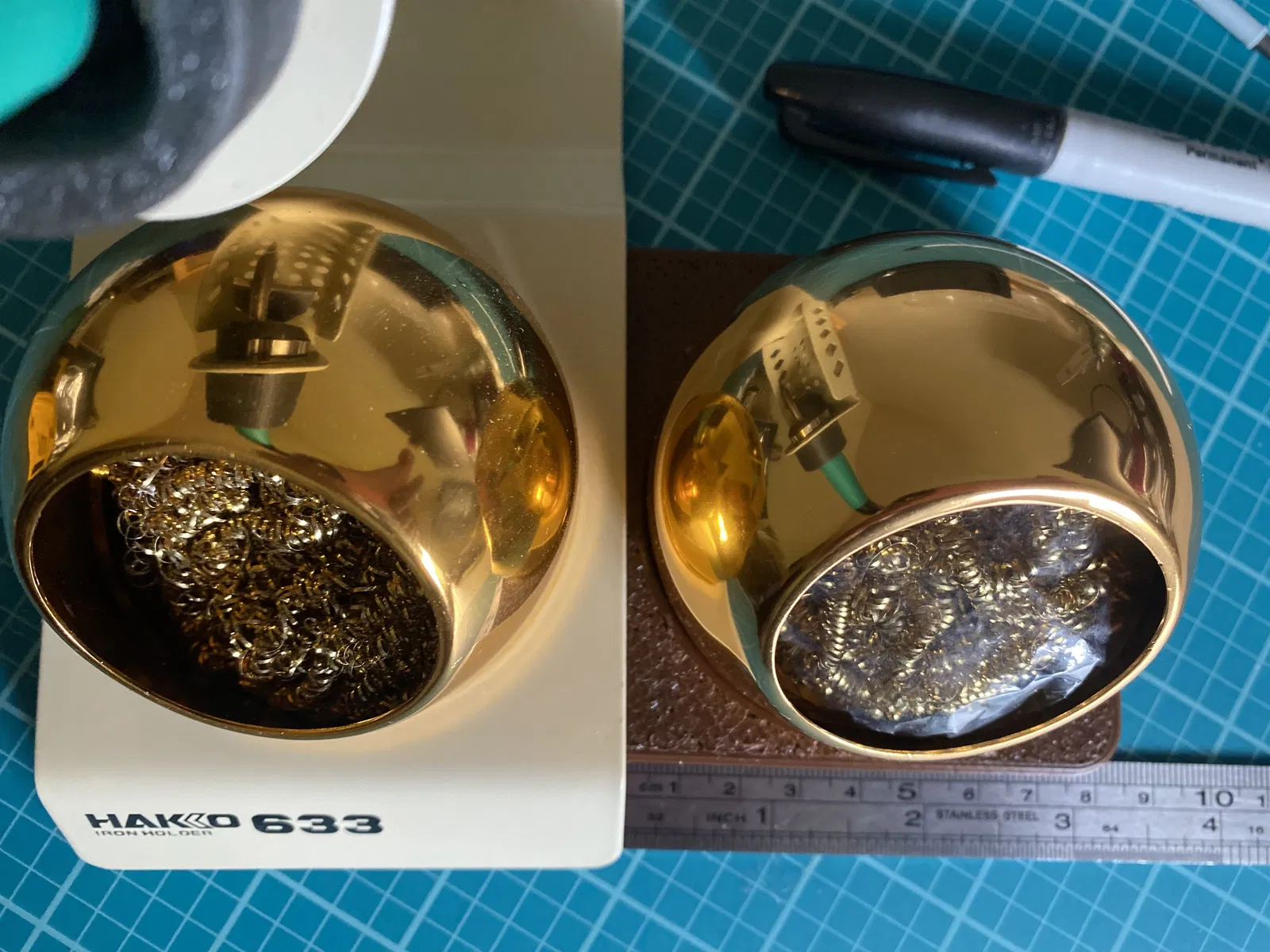

Mô hình này chứa được hai cái nồi Hakko 599B. Nó dùng nam châm "tủ lạnh" rẻ tiền cỡ 10x2mm để gắn chắc chắn vào đáy chân đế - tôi dùng cái này vì Amazon gửi nhầm cho tôi dù tôi đặt cỡ khác.
In ấn

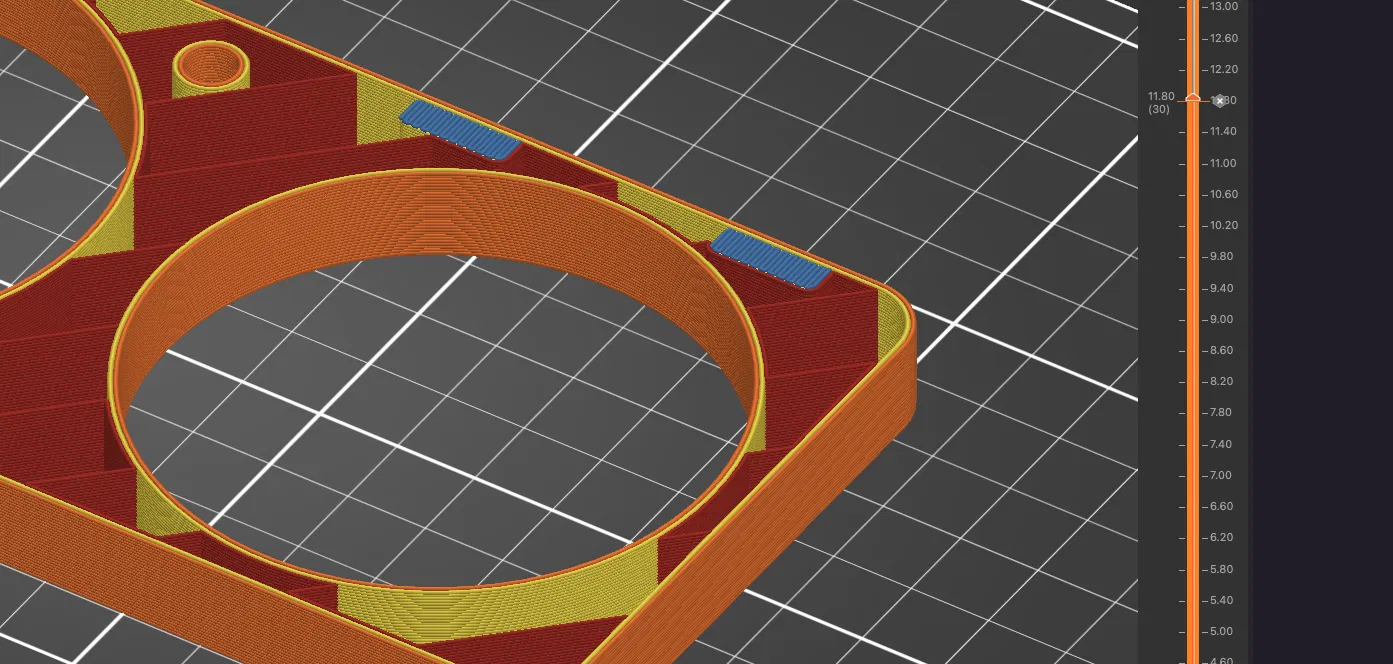

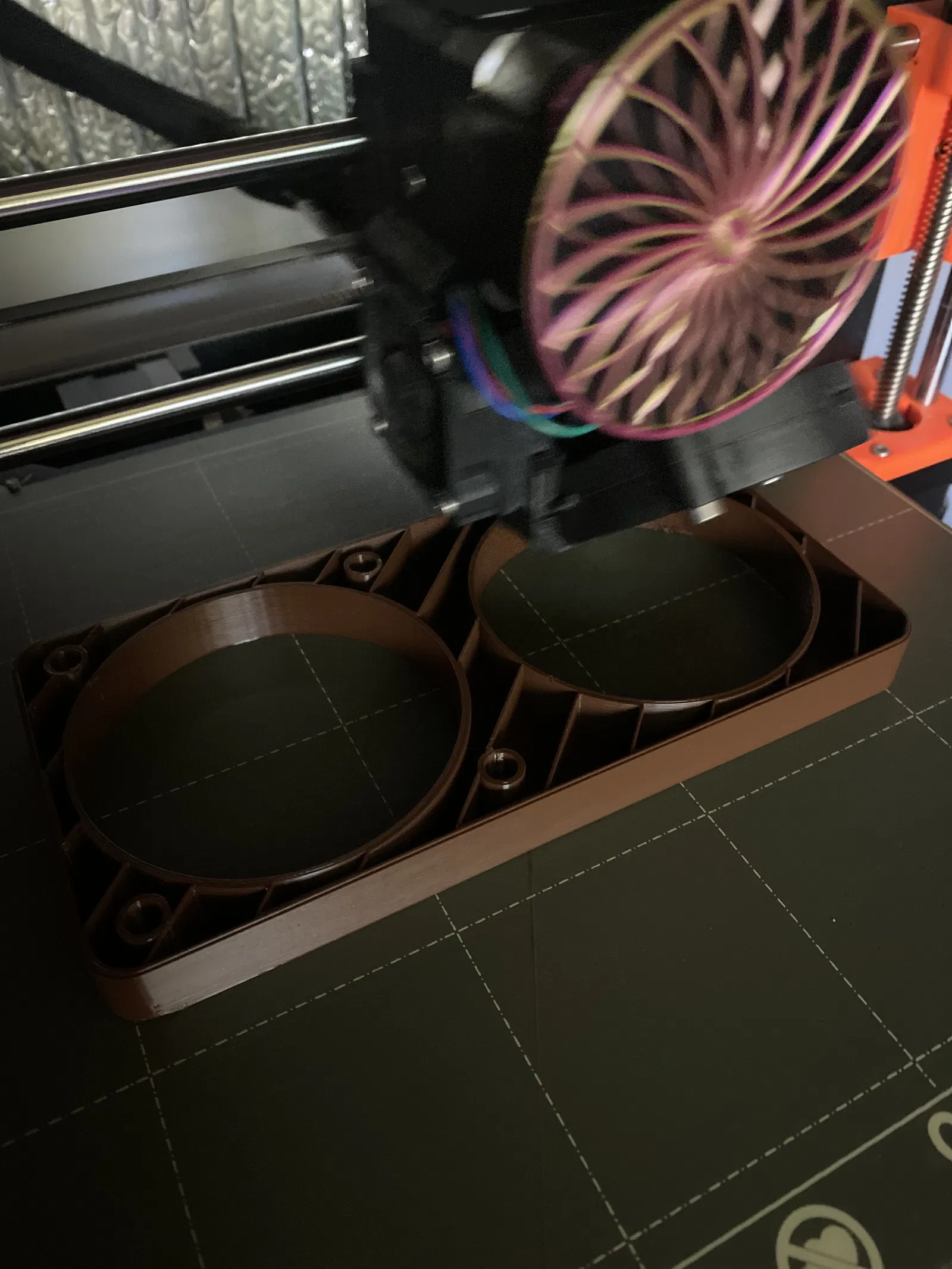

Tôi nghĩ không có gì là quan trọng lắm. Tôi chỉ dùng PLA, có lẽ tốt nhất là nên scale lên 100.5% nếu bạn dùng ABS/ASA. Không cần support, độ điền đầy rất thấp là ổn miễn là máy in của bạn có thể nối cầu bề mặt trên cùng. Tôi in với đầu phun 0.6mm ở lớp 0.4mm, độ điền đầy 5% Aligned Rectilinear, và điền đầy mặt trên thú vị (Hilbert Curve và các kiểu khác). Đừng quên thêm lệnh Pause M601 để gắn nam châm (xem hình).
Các phiên bản

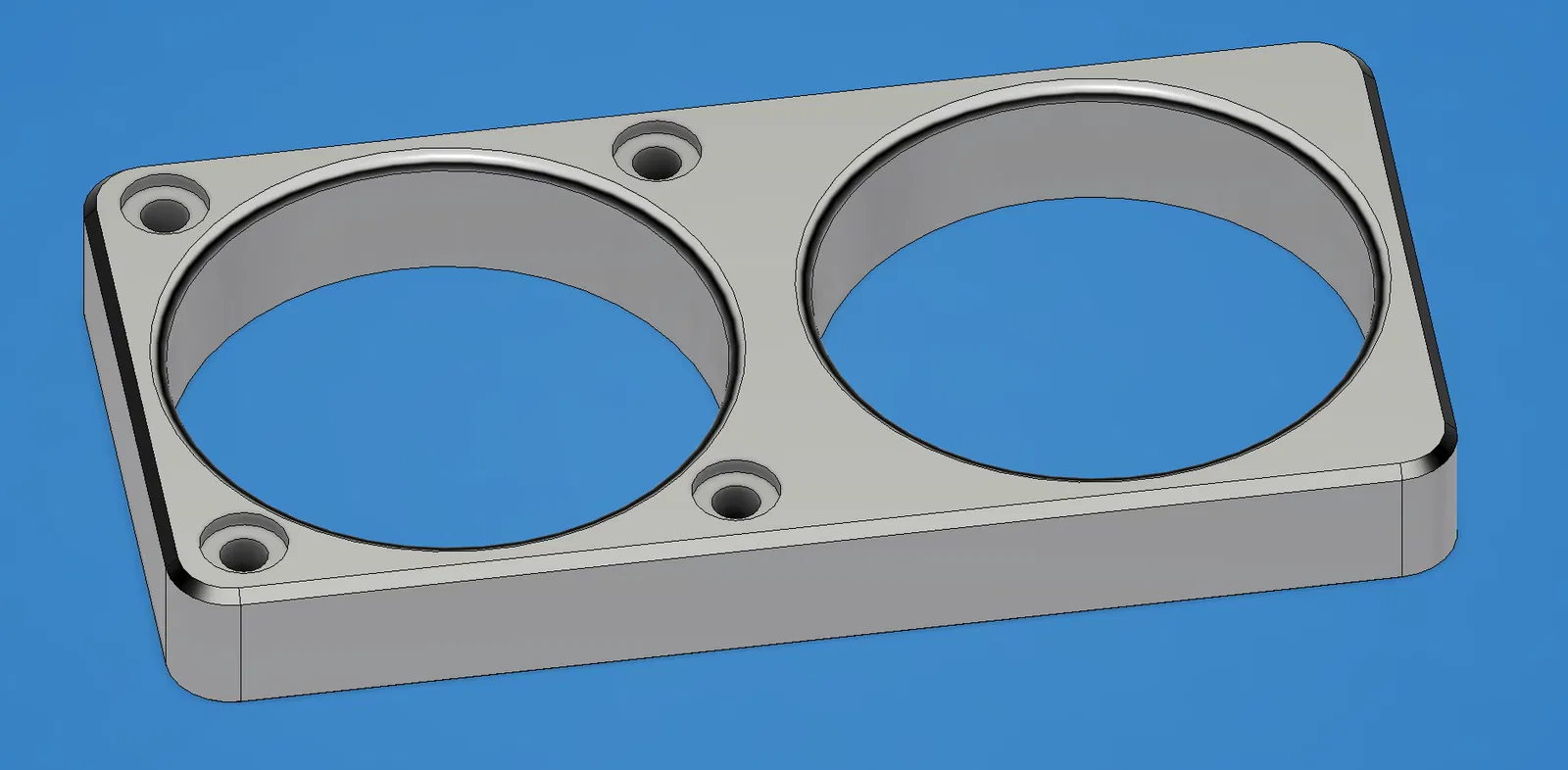

V5 là phiên bản đầu tiên, bao gồm các lỗ khoét cho nam châm bên trong ở mặt sau - bạn có thể bỏ qua chúng nếu không muốn sử dụng. Các nam châm này dự định dùng cho thiết kế thứ hai sắp tới, là một chân đế có thể tháo rời để giữ thêm các mũi hàn TS100/Pinecil.
Ghi chú thiết kế

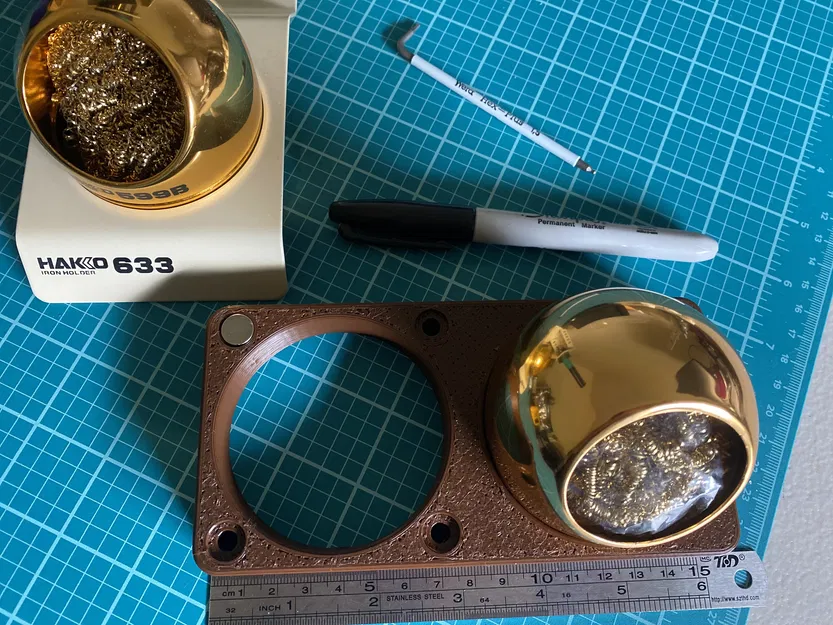

Các nam châm lộ ra ngoài để giữ cho nó ổn định trên chân đế của mỏ hàn, nhưng cái nồi cũng giữ nó cố định. Các lỗ này là lỗ xuyên, phòng khi bạn cần tháo nam châm trong quá trình lắp ráp. Tuy nhiên, bạn nên dán chúng vào. Có lẽ tôi nên làm những nam châm này ở bên trong, có lẽ là ở phiên bản sau.
Tôi không làm gì nhiều để mẫu này trông đẹp mắt, có lẽ tôi sẽ làm một phiên bản mới để nó đỡ vuông vức hơn một chút.
Thông thường tôi sẽ tải lên các file STL, 3MF, F360. Bạn có thể cần những file này nếu muốn sử dụng nam châm khác, tôi chỉ thiết kế cái này cho số nam châm dư thừa mà tôi có.
Mô hình liên quan
Tôi cũng có một thiết kế cho Hakko 633 để giữ Pinecil tốt hơn. Và sau khi tải lên cái này, tôi sẽ làm hộp gắn nam châm để đựng tip hàn.
