Chân sửa đổi MMU3 cho Bảng PDU UltiMulti

Ghi nhận công lao

Tôi thấy phiên bản UltiMulti của MMU3 là một bản nâng cấp đáng hoan nghênh so với thiết kế cơ bản của MMU2/MMU3 do prusa. Đây là một tín dụng cho công sức khổng lồ của @David_84304 trong việc thiết kế điều này, và tôi rất biết ơn vì anh ấy đã làm cho nó có sẵn.

Các lựa chọn thay thế cho mô hình này:

Tôi đã nêu vấn đề này với tác giả gốc, người đã gợi ý rằng có một cách tiếp cận khác, đó là uốn các chân của Bo mạch PDU ở góc 90 độ, làm cho bo mạch PDU song song với bo mạch điều khiển MMU. Có một khe nhỏ nằm trên chân bên phải (gần PDU) để giữ bo mạch PDU ở vị trí. Tôi không cảm thấy thoải mái khi uốn các chân, vốn được gắn bề mặt trên Bo mạch điều khiển, vì tôi nghĩ điều này có thể gây ra các vấn đề lâu dài, chẳng hạn như nứt các mối hàn. Nhưng mỗi người có một quan điểm khác nhau, những chân đã được sửa đổi này cung cấp cho mọi người một lựa chọn thay thế.

TẠI SAO lại remix này?

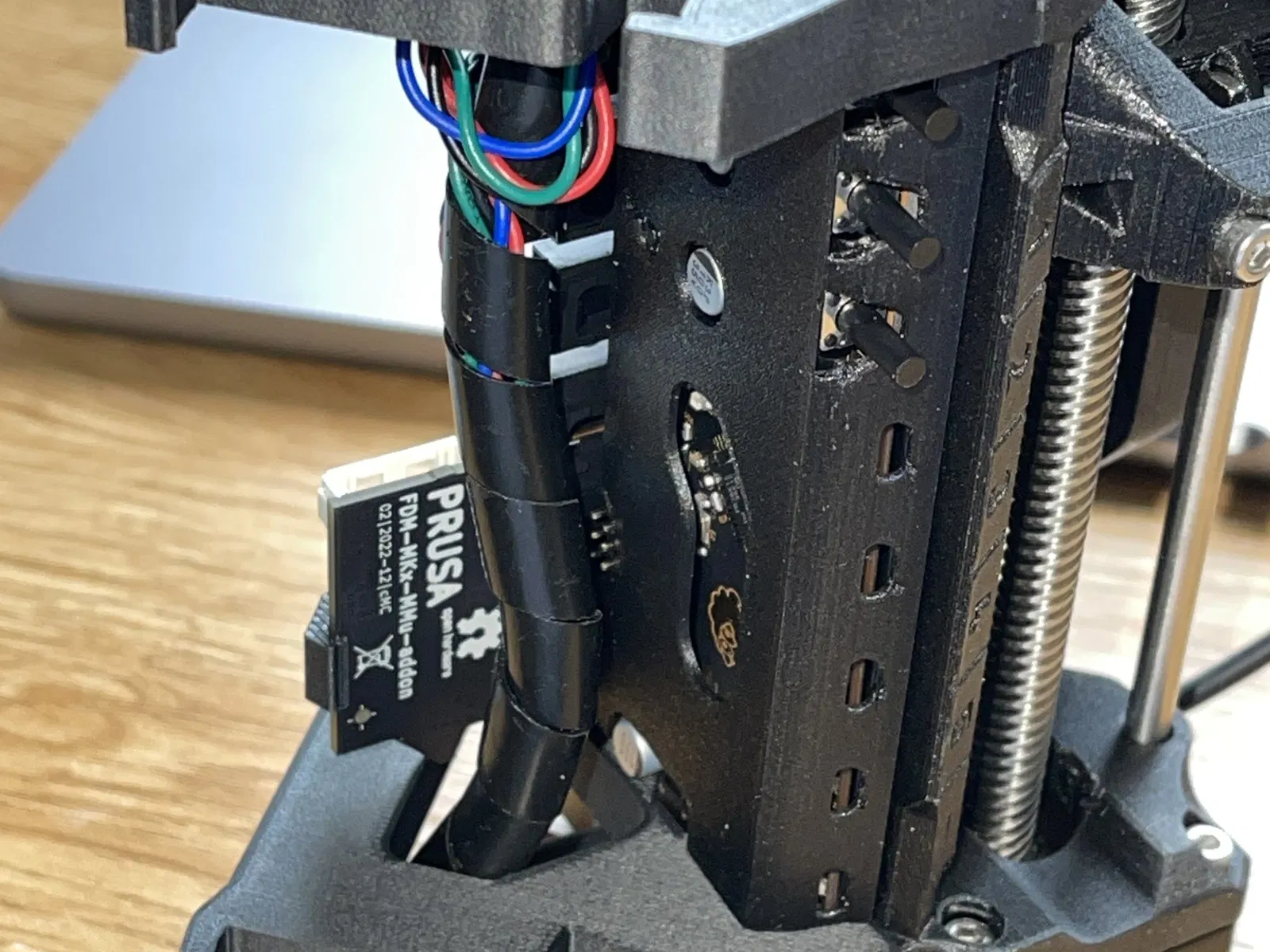

Khi Bo mạch PDU từ bộ nâng cấp Prusa được lắp đặt vào MMU đã nâng cấp UltiMulti (và sử dụng bo mạch điện tử MMU bên dưới MMU), bo mạch PDU đã mở rộng dưới các chân, và gây cản trở cho chuyển động của đầu đùn L-R - cụ thể là bộ dây điện của đầu đùn.

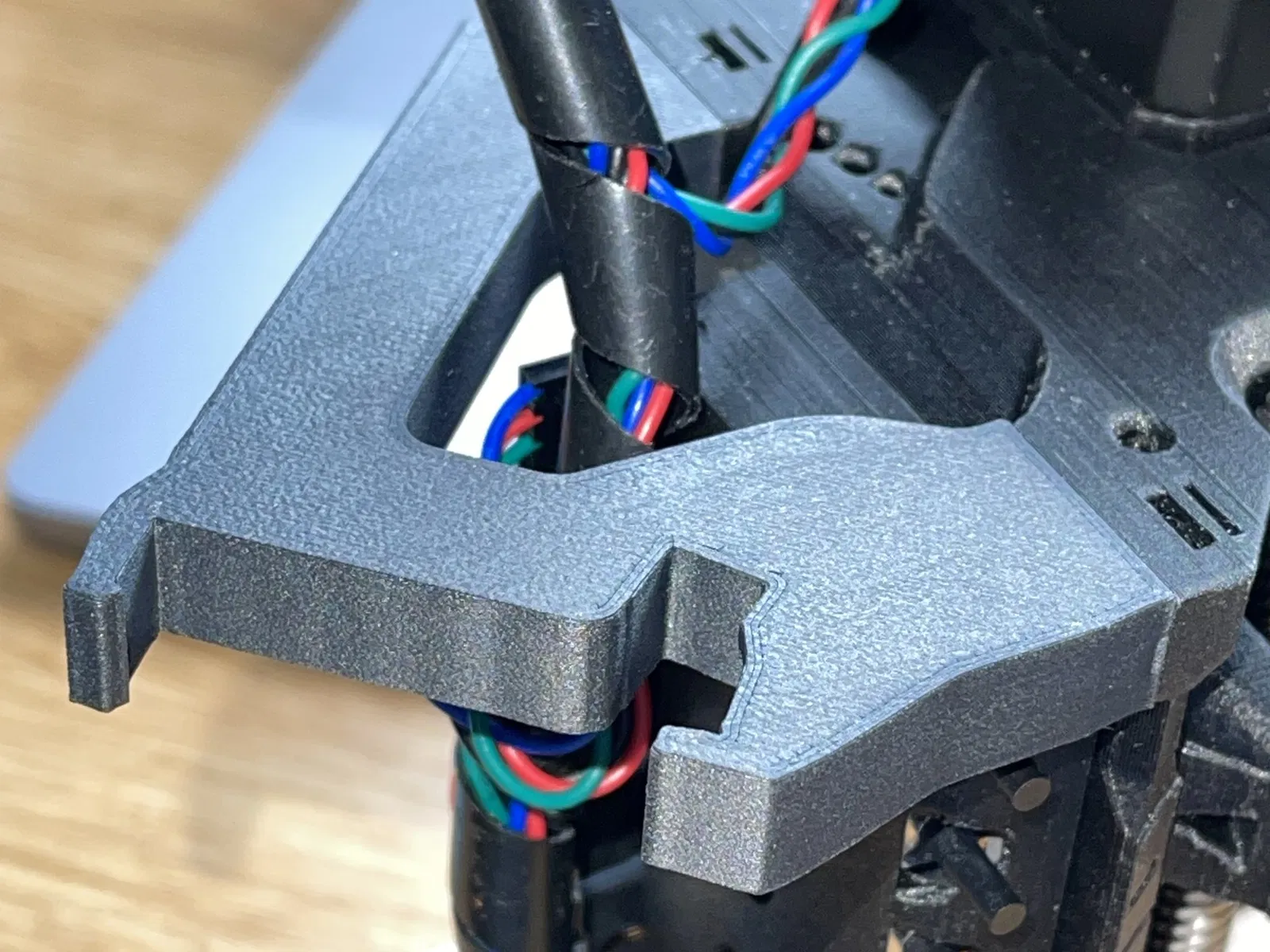

Có gì thay đổi? Các điều chỉnh đã được thực hiện đối với thiết kế của hai chân, để giữ lại việc lắp đặt bo mạch điện tử MMU bên dưới tính năng MMU của UltiMulti, điều mà tôi thích, và cũng loại bỏ vấn đề cản trở. Ngoài ra, tôi không muốn bỏ đi sự cải thiện trong khả năng nhìn thấy của Nắp Idler bằng cách quay trở lại lắp đặt bo mạch điện tử trên cao.

Đặt tên tệp: Tôi đã giữ nguyên tên tệp gốc từ UltiMulti để tham khảo lại, với “V2” được thêm vào.

Hướng dẫn in ấn

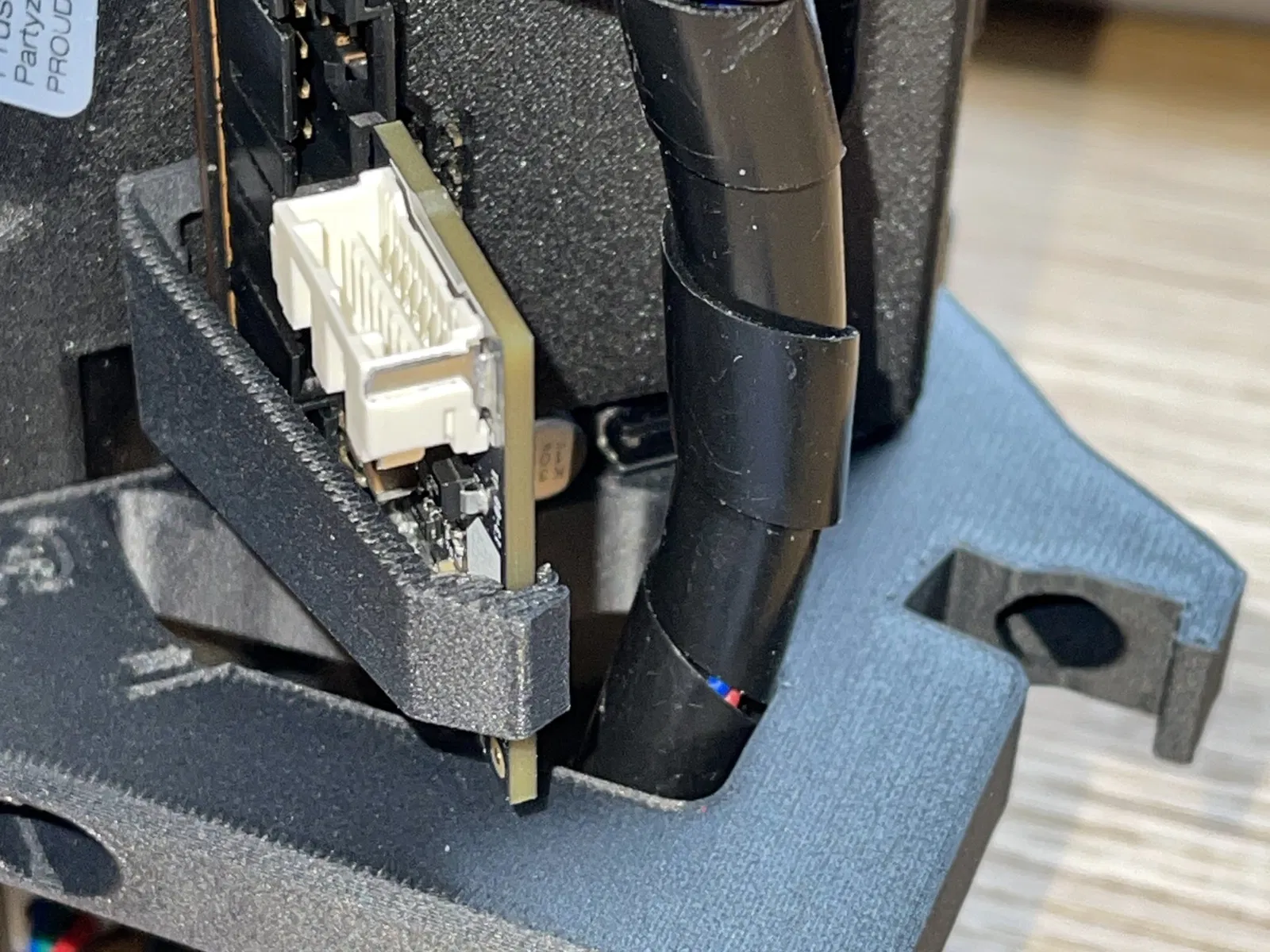

Tôi đề xuất in các chân mới và bộ giữ PDU Ultimulti BUZA gốc của @David_84304 bằng Prusament PCBlend-CF hoặc vật liệu mạnh tương tự, chính xác về kích thước. Điều này là do các chân gắn vào khung máy in chịu áp lực cao khi MMU được lắp và tháo ra khỏi máy in, và tiếp tục hỗ trợ MMU trong quá trình hoạt động. Vật liệu Prusament PC Blend-CF cũng trông rất đẹp. Tôi cũng đã bao gồm tệp ADDON RETAINR.stl (bộ giữ PDU Ultimulti BUZA gốc của @David_84304) từ UltiMulti gốc để tiện lợi.

Tệp plater được bao gồm với bản remix này, và nó áp dụng các điều sau:

• Máy in Mk4
• Hồ sơ “0.15 Speed”
• Hồ sơ tiêu chuẩn cho sợi Prusament PCBlend Cf, (Tôi đã điều chỉnh hệ số nhân xuất để phù hợp với máy in của mình)
• 15% infill,
• 2 viền.

Lưu ý: Bạn có thể tăng số viền và infill nếu thấy cần thiết.

• Vòi phun ObsXidian (thép) 0.4mm.
• Addon Clip modifiers: một bộ điều chỉnh viền ngoài 3mm với khoảng cách tách 0.2mm. Chúng cần được thêm vào để ổn định trong khi in (PS đã nhắc tôi về điều đó).
• Tổng thời gian in khoảng 91 phút, sử dụng 29 gram vật liệu.

Hướng dẫn cài đặt:

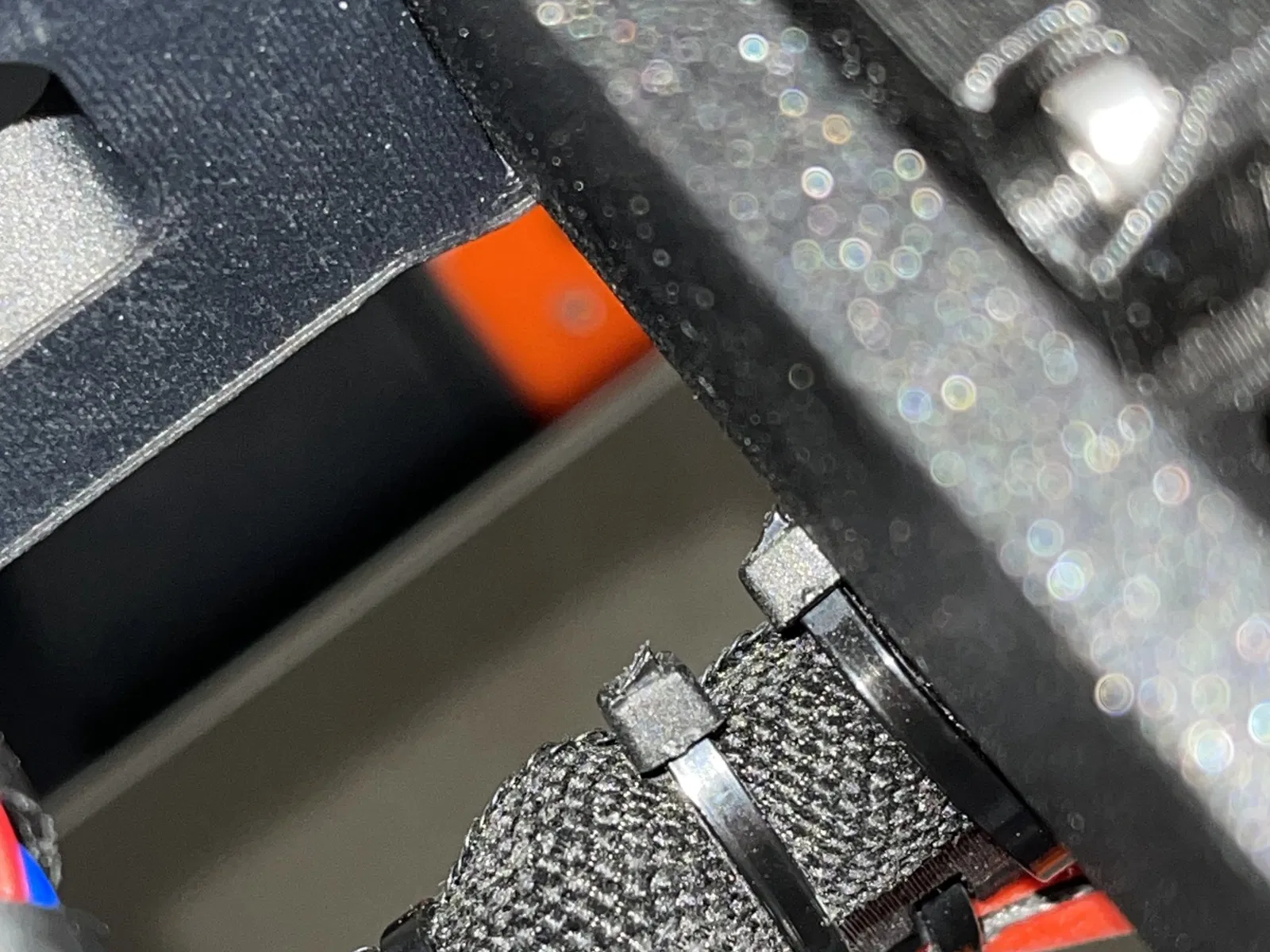

Trong quá trình cài đặt các chân mới, tôi đề xuất bạn chú ý đến những thứ khác có thể cản trở chuyển động của đầu đùn, chủ yếu là các dây buộc cáp trên dây điện của đầu đùn. Trong trường hợp của tôi, chúng cần được cắt tỉa để không va chạm:

• khung máy in-trái
• chân MMU L&R
• Bảng PDU
• khung máy in-phải.
