Bảng gắn pedal guitar Walrus Audio cho thanh nhôm 2020

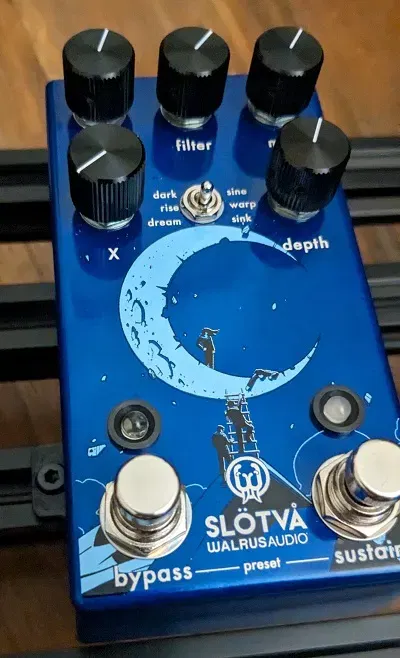

Cho phép lắp đặt và sắp xếp lại một pedal guitar Walrus Audio trên một bàn pedal được làm bằng nhôm 2020. Thiết kế này đã được thử nghiệm trên các pedal Walrus Audio thực tế, nhưng nếu pedal có kích thước tiêu chuẩn hơn hoặc ít hơn, nó có thể hoạt động cho các pedal khác cũng vậy.

Bảng gắn vào pedal bằng cách sử dụng mẫu vít của hộp pedal. Các vít gốc hơi ngắn một chút do chúng là vít tự khoan, và do đó vít không được ren toàn bộ chiều dài của nó. Việc làm cho bảng mỏng hơn dường như không giúp ích gì.

Các vít gốc đi kèm với pedal đã được thay thế bằng các vít Flat-Head Stainless #6-32 x 1/2" từ Home Depot. Xem ảnh. Chiều dài ½" cho phép đủ để xuyên qua bảng, tấm đáy của pedal và ren vào các lỗ đã được khoan của hộp. Hoạt động tuyệt vời.

Một phiên bản thứ hai (thực ra là phiên bản đầu tiên trong giai đoạn thiết kế) chỉ che phủ đáy của pedal. Điều này cho phép Velcro được gắn vào giá đỡ in thay vì chính pedal, có thể giúp tăng giá trị bán lại sau này nếu pedal được bán sau này.

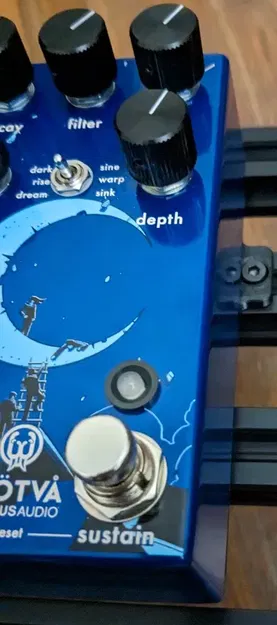

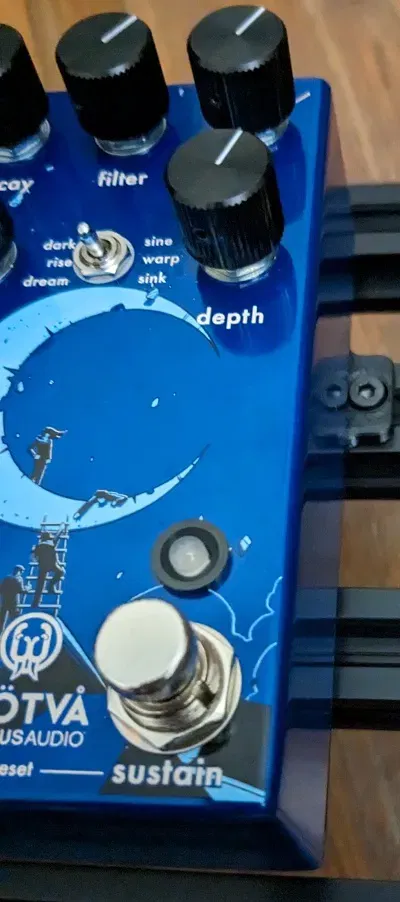

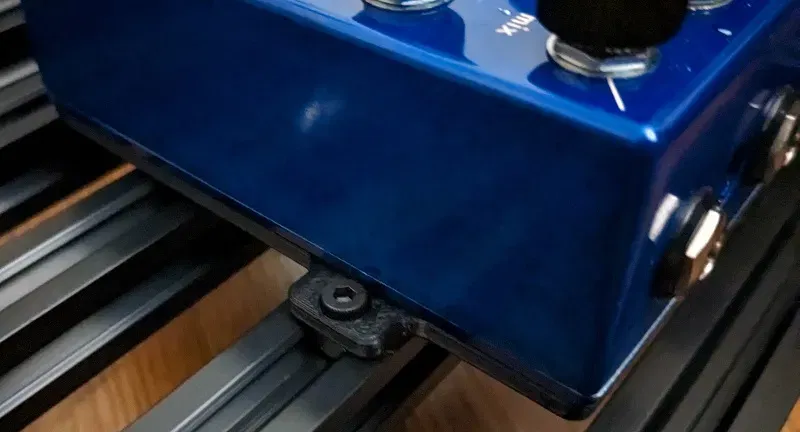

Bảng gắn vào nhôm 2020 bằng hai vít M4x0.7 x 6mm SHCS. Khoảng cách từ trên xuống dưới được đặt theo khoảng cách trên thiết kế bàn pedal của tôi. Các vít được đặt chéo để hai hoặc nhiều pedal có thể được lắp đặt gần nhau nhất có thể trong khi vẫn cho phép không gian để vít được chèn vào/rút ra.

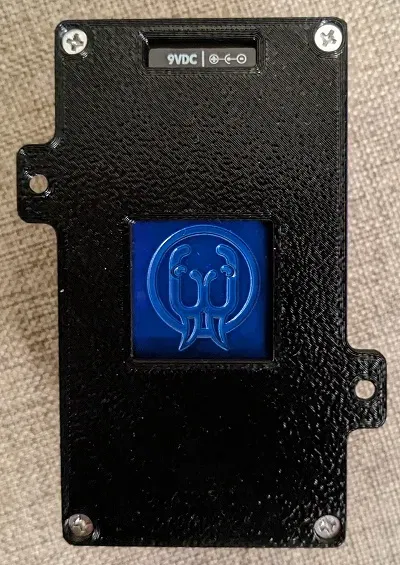

Lỗ cắt ở đáy tiết kiệm một số filament và hiển thị logo Walrus Audio. Nó có thể được lấp đầy nếu muốn. Một lỗ cắt khác cho thấy định mức điện áp của pedal tại vị trí mà Walrus đặt nhãn dán.
