Hướng dẫn mài dao chisel trên đá ướt

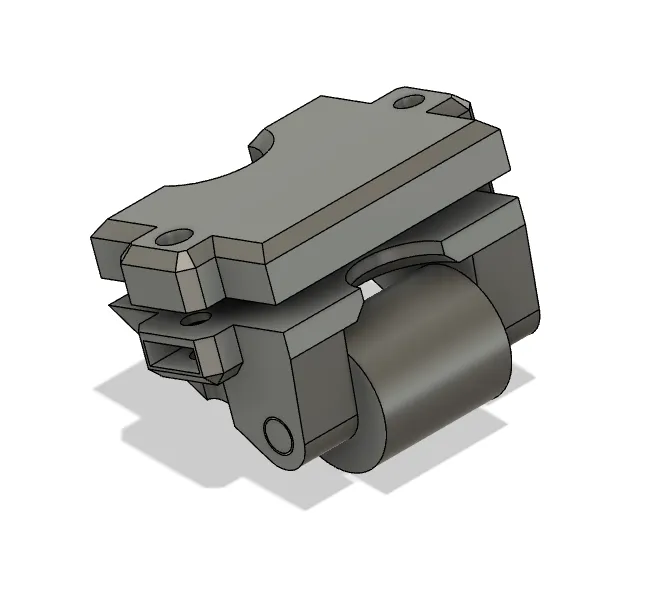

Mục tiêu của dự án là tạo ra một công cụ hoàn toàn có thể in tại chỗ nên không cần phần cứng, nhưng việc kẹp chisel thì chưa bao giờ đủ chắc chắn. Không chắc chắn về kích thước chính xác của các vít đã sử dụng, khi đo đường kính ngoài của các ren thì đó khoảng 3/32" hoặc 2.60mm với các đai ốc tương ứng. Các đai ốc là dạng lắp ghép nhưng có thể được đặt vào vị trí bằng tay với một bề mặt cứng để đẩy vào.

Phần bánh xe được thiết kế để in tại chỗ nên khi mô hình được tải vào slicer, bạn phải giữ các phần lại với nhau để bánh xe không trở thành một phần di chuyển khác. (Trong eSlicer, khi mô hình được tải vào, chọn “yes” trong cửa sổ pop-up để giữ các phần như một.)

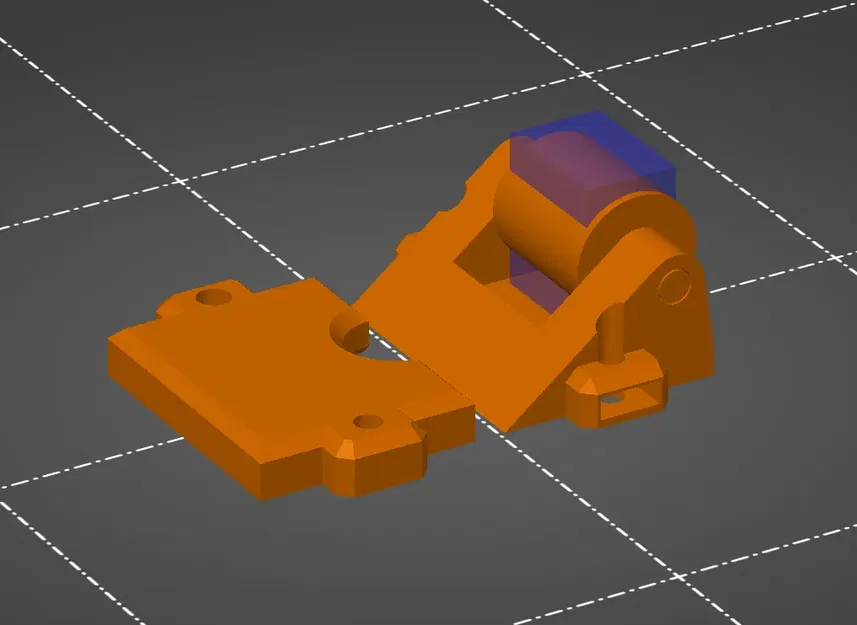

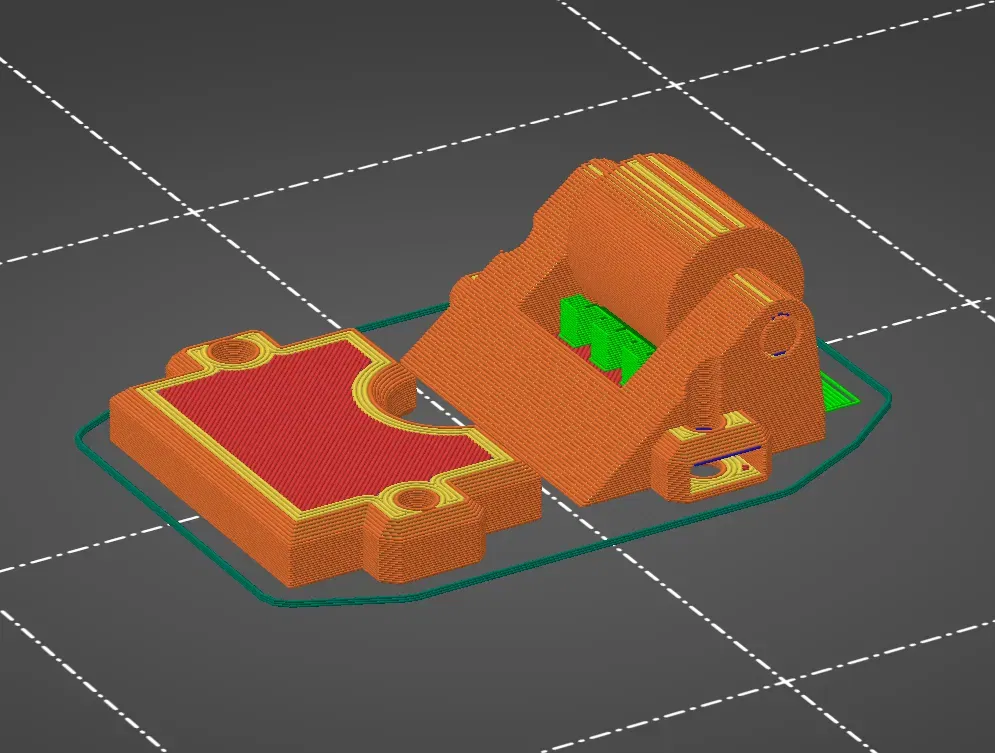

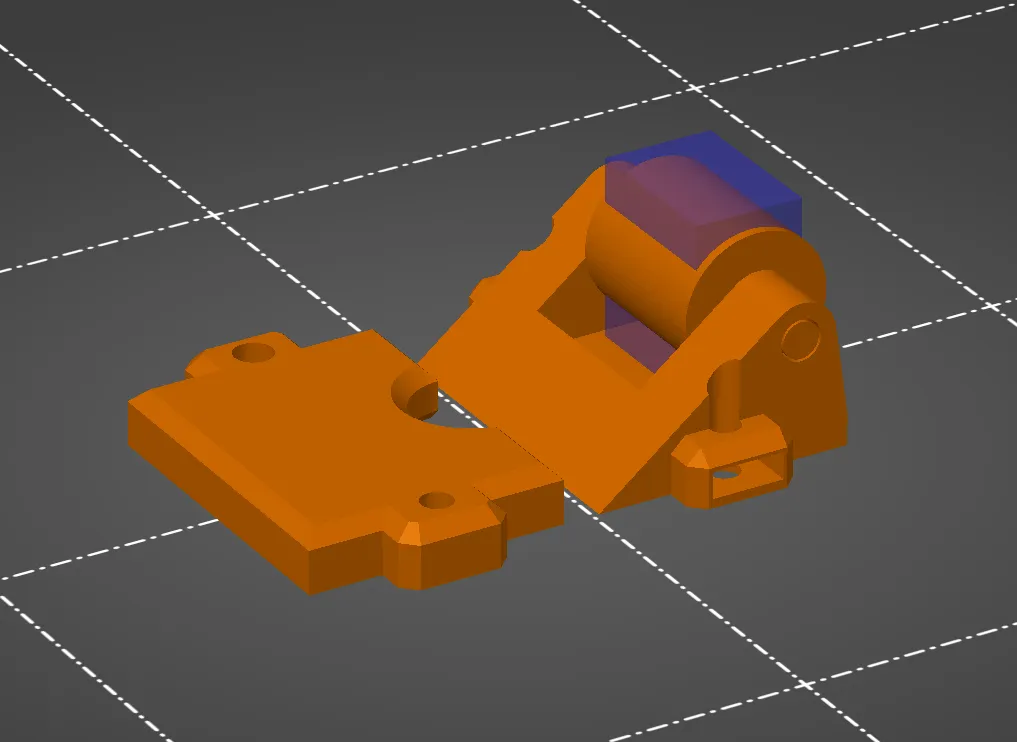

Khi in, một chiều cao lớp nhỏ hơn sẽ giúp với các dung sai nhưng 0.2mm là đủ tốt cho tôi. Thêm một bộ hỗ trợ như được hiển thị trong hình cho bánh xe và sử dụng cùng một hướng cho các phần. Khi việc in hoàn tất, bạn phải loại bỏ các bộ hỗ trợ, sau đó bánh xe sẽ cần được phá vỡ để tự do, điều này có thể khó khăn nhưng có thể thực hiện bằng tay. Để giải phóng bánh xe nhiều hơn, hãy xoay nó một chút và sau đó thêm một ít Vaseline vào các bề mặt ổ bi để giúp giảm ma sát và giữ cho các ổ bi không bị chảy.

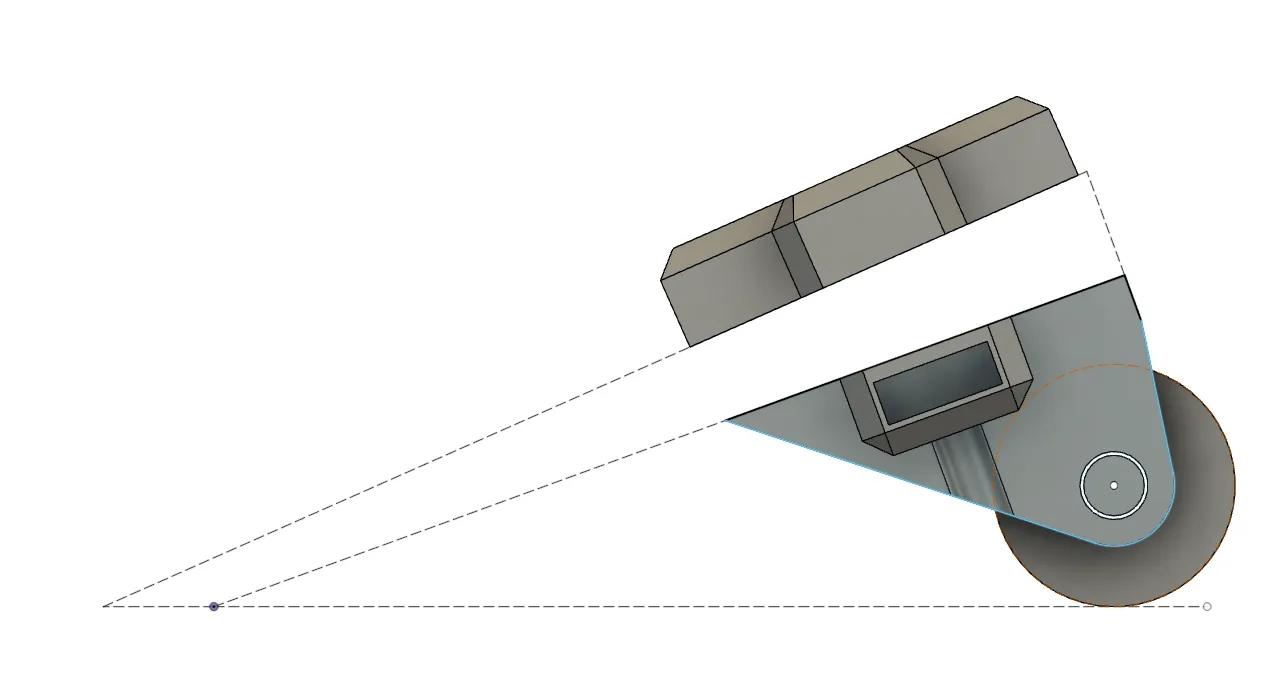

Đối với một cạnh mài 20 độ: đo 1.85" từ nơi đầu chisel (sẽ nằm ở dưới khi mài) gặp đá đến cạnh của hướng dẫn. Các góc khác với chiều dài tương ứng như sau:

Degree Length(in)

20 1.85

25 1.42

30 1.13

35 0.91
