Bộ trang trí khung máy in 3D Tronxy XY-2 Pro
- Lượt tải
- 59
- Lượt thích
- 6
- Lượt coi
- 546
- Bản remix
- 0
- Bình luận
- 2
File 14 377,4 KB
- 20x40_Endcap_1765833474.stlSTL · 38,3 KB
- 20x20_Endcap_2S_1765833475.stlSTL · 20,8 KB
- V-Slot_Cover_Joiner_1765833476.stlSTL · 884 B
- V-Slot_Cover_2H_171.5mm_1765833477.stlSTL · 72,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #55156
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- GPL v2.0 — Giấy phép Công cộng GNU
Mô tả
Như tiêu đề đã gợi ý, bộ sản phẩm này có giá trị rất ít ngoài tính thẩm mỹ. Mục đích của bộ sản phẩm này là để thêm một chút màu sắc vào một chiếc Tronxy XY-2 Pro nhàm chán và không hấp dẫn.
Những công dụng thực tế duy nhất mà tôi có thể nghĩ đến cho bộ sản phẩm này là các nắp v-slot sẽ ngăn chặn những sợi nhựa lẻ tẻ tích tụ trong các thanh trượt phía dưới, và, vì tôi thích in trên kính trần, việc in các nắp v-slot, đặc biệt là các nắp dài hơn, là một chỉ báo thực sự tốt về việc hệ thống ABL hoạt động như thế nào với một bề mặt giường bị biến dạng nghiêm trọng, như trường hợp của chiếc Tronxy XY-2 Pro của tôi.

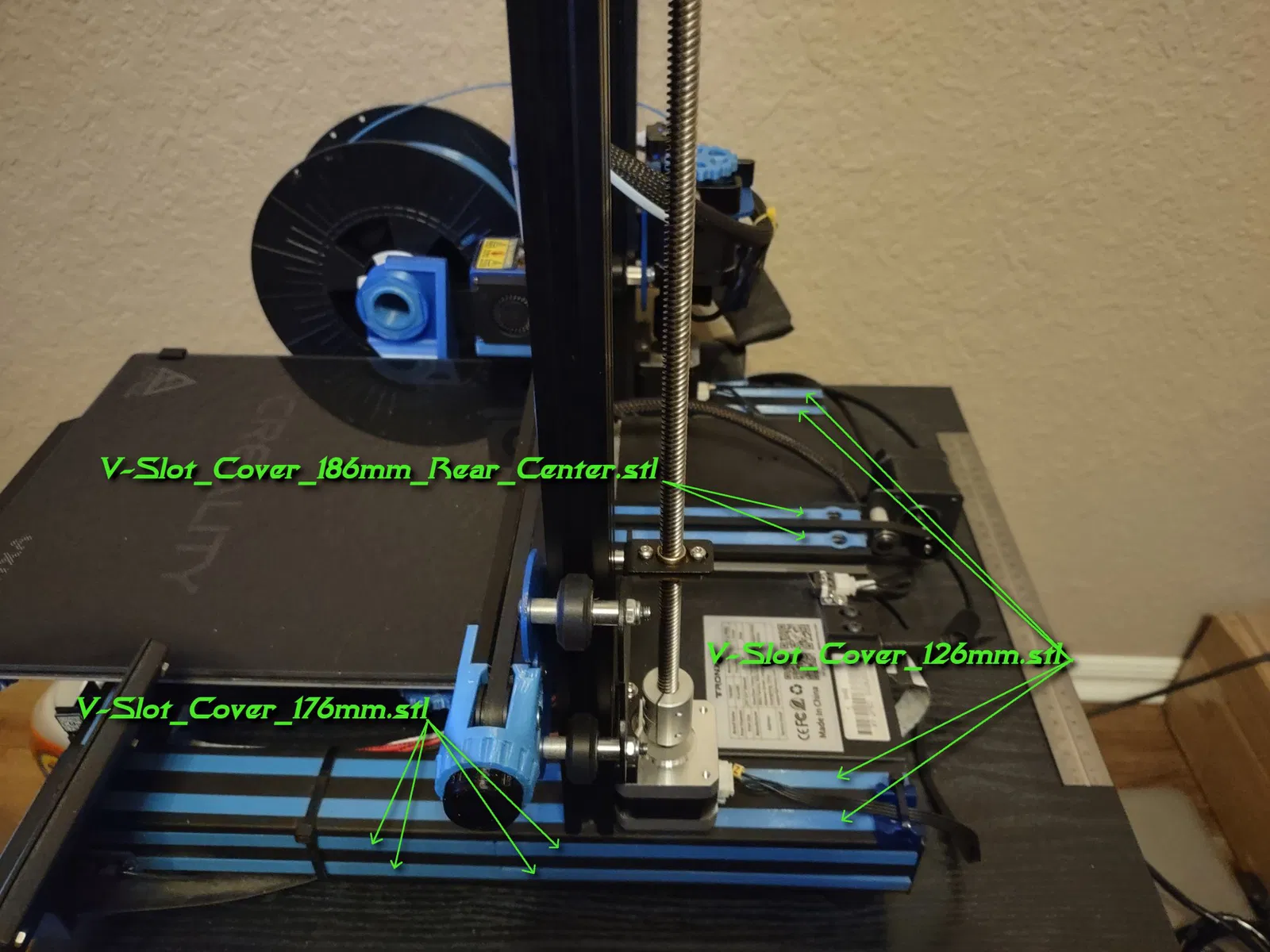

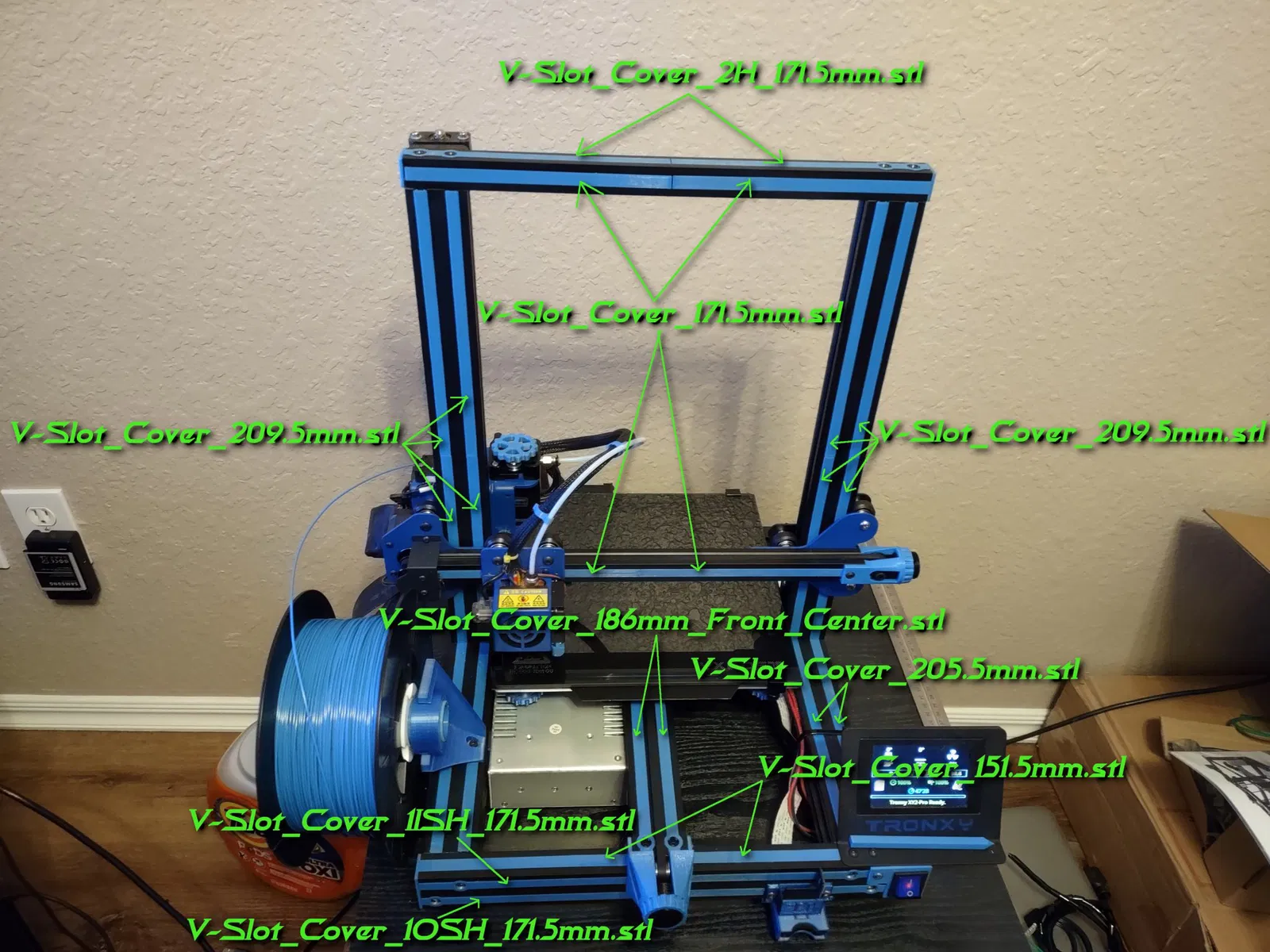

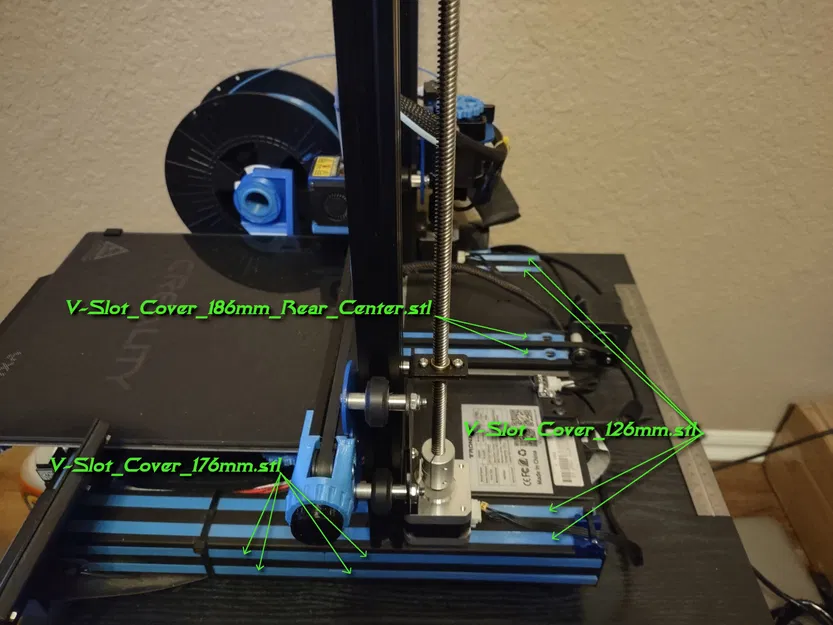

Về các nắp v-slot, có một số tệp có tên cho biết chiều dài in không tỷ lệ của chúng. Mọi thứ trong bộ sản phẩm này đều được thiết kế để in trên chiếc Tronxy XY-2 Pro, vì vậy bất kỳ nắp nào không vừa với bề mặt in của Tronxy XY-2 Pro đều có chiều dài ½. Ví dụ, thanh chéo trên cùng của Tronxy XY-2 Pro có kích thước 343mm. Các tệp dành cho thanh trượt đó, “V-Slot_Cover_171.5mm.stl” và “V-Slot_Cover_2H_171.5mm.stl” đều có kích thước 171.5mm. Lý do có bốn tệp với nắp có kích thước 171.5mm là vì phần trên cùng của thanh chéo đó có 4 lỗ vít cho phần cứng M5 kết nối nó với các cột dọc 20x40. “2H” trong tệp thứ hai, nếu bạn chưa đoán ra, có nghĩa là “2 lỗ”. Các tệp có tên “V-Slot_Cover_1OSH_171.5mm.stl” và “V-Slot_Cover_1ISH_171.5mm.stl” chỉ định lần lượt “1 Lỗ Bên Ngoài” và "1 Lỗ Bên Trong" được thiết kế cho thanh trượt phía trước 20x40mm. V-slot trên cùng của thanh trượt đó sử dụng tệp “1 Lỗ Bên Trong” và v-slot dưới cùng sử dụng tệp “1 Lỗ Bên Ngoài”.
Các nắp cuối 20x20 cho Ender3 nằm ở hai bên của thanh chéo trên cùng. Đối với bản dựng của tôi cho Tronxy XY-2 Pro, tôi sử dụng nắp có tiêu đề “20x20_Endcap_2S.stl”. Nó nên được định hướng với 2 hướng dẫn v-slot hướng về phía dưới và phía sau của thanh trượt trên cùng đó.
Quay trở lại với các nắp v-slot... Điều này chắc hẳn không cần phải nói, nhưng đây là: ĐỪNG cài đặt bất kỳ nắp v-slot nào ở nơi mà bánh xe pom di chuyển. Tôi cũng sẽ lưu ý rằng không có chiều dài nào trên các nắp này tính đến bất kỳ tùy chỉnh nào mà bạn đã thực hiện, các phụ kiện, v.v. Nếu bạn không cảm thấy muốn sửa đổi bất kỳ mảnh nào trong số này để phù hợp với các tùy chỉnh của máy của bạn, bạn có thể in một nắp khe chỉ dài hơn một chút so với lỗ mà bạn muốn che, và cắt nó xuống bằng kìm cắt phẳng.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 14
- Tổng dung lượng
- 377,4 KB
- File lớn nhất
- 72,6 KB
