Dừng độ sâu 5mm cho dụng cụ đa năng BOSCH
Để loại bỏ các khớp giữa các viên gạch, tôi đã thiết kế điểm dừng độ sâu này cho một công cụ Multi Bosch.
205
Lượt Xem
4
Lượt Thích
24
Lượt Tải
Cập Nhật Nov 22, 2025
Mô tả
Nội dung được dịch bằng AI
Phần này được in bằng PETG và không cần hỗ trợ.

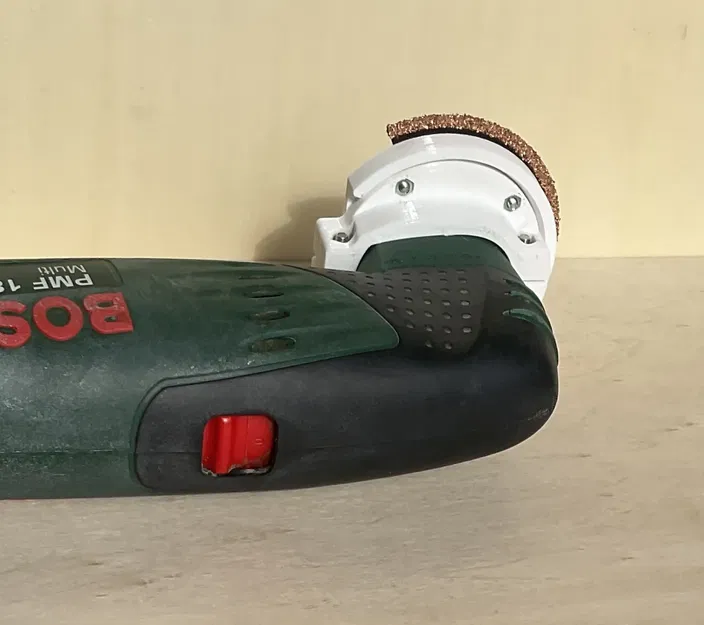

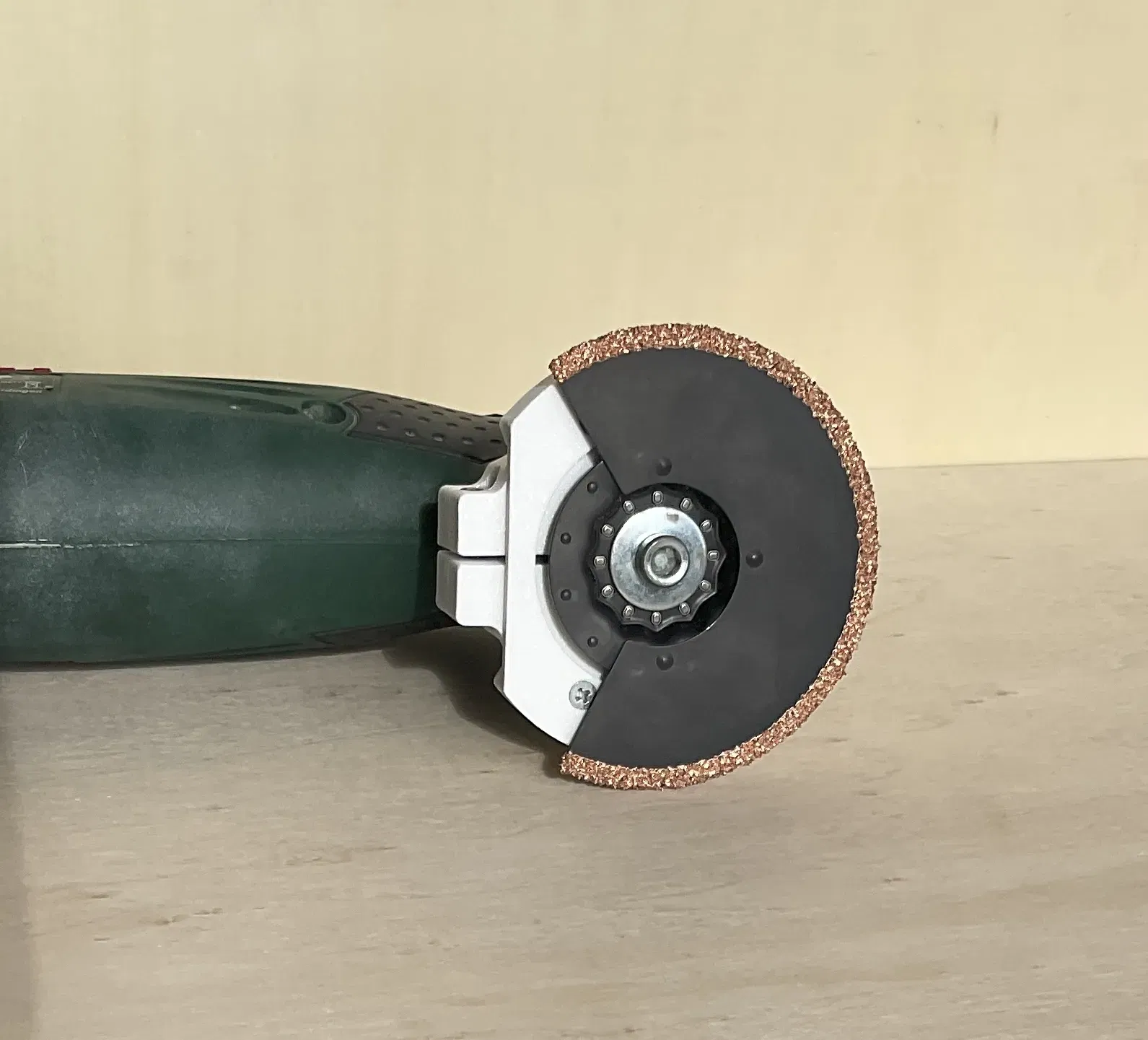

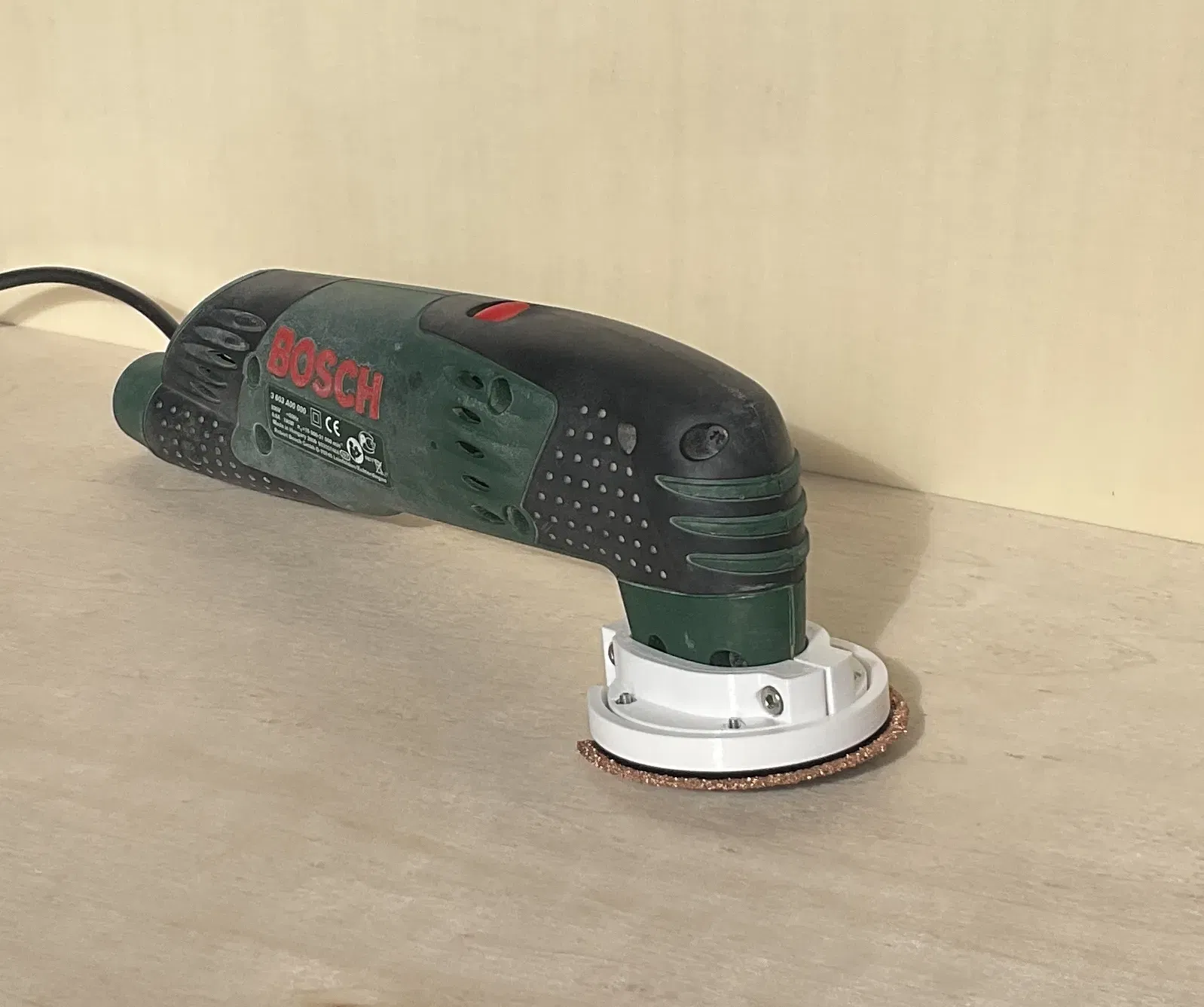

Đối với đĩa cắt được hiển thị trong hình, độ sâu được giới hạn ở 5mm.
Hướng dẫn lắp ráp:
- Thêm đai ốc lục giác M3 (2x) vào đĩa kẹp 1.
- Thêm đai ốc lục giác M3 (2x) và M4 (2x) vào đĩa kẹp 2.
- Lắp ráp đĩa kẹp 1 và đĩa kẹp 2 bằng cách sử dụng vít trụ M4x20 (2x) vào công cụ đa năng.
- Lắp ráp vòng vào các đĩa kẹp bằng cách sử dụng vít chìm M3x8 (4x).
