Trạm sạc cho pin Bosch E-Bike Powertube 500 / 625 / 750

Tiếng Đức

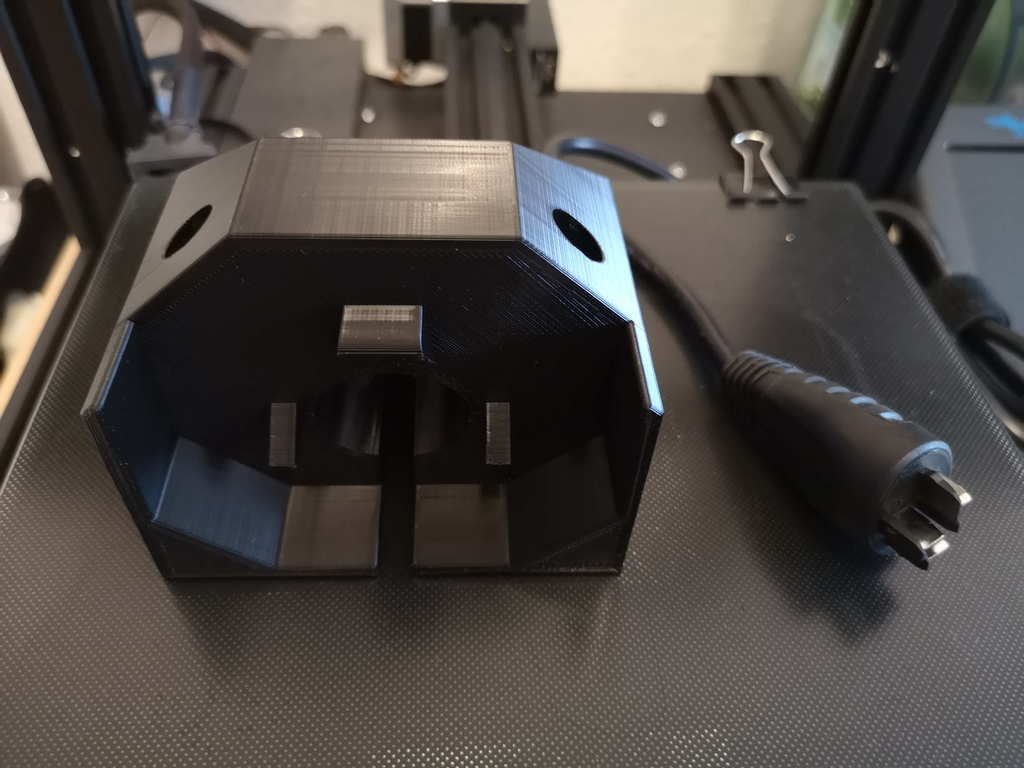

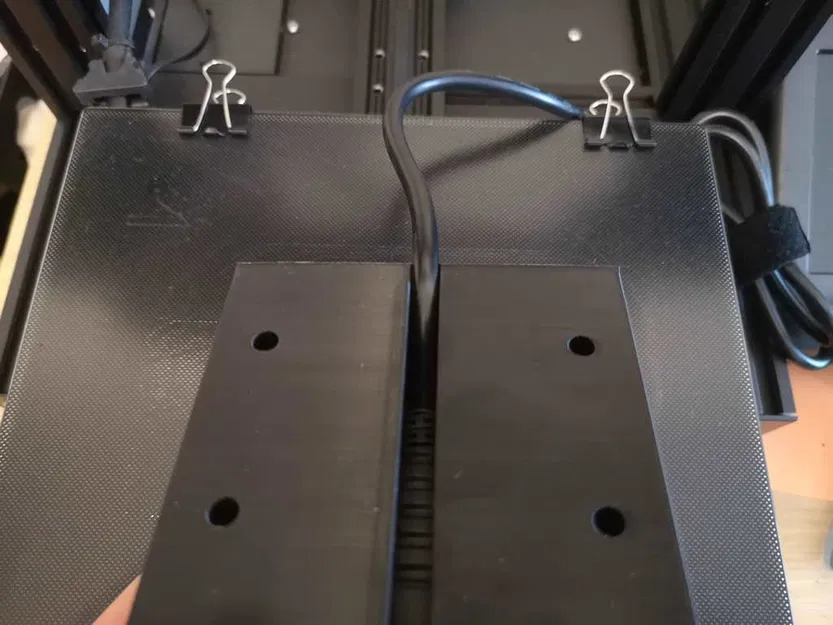

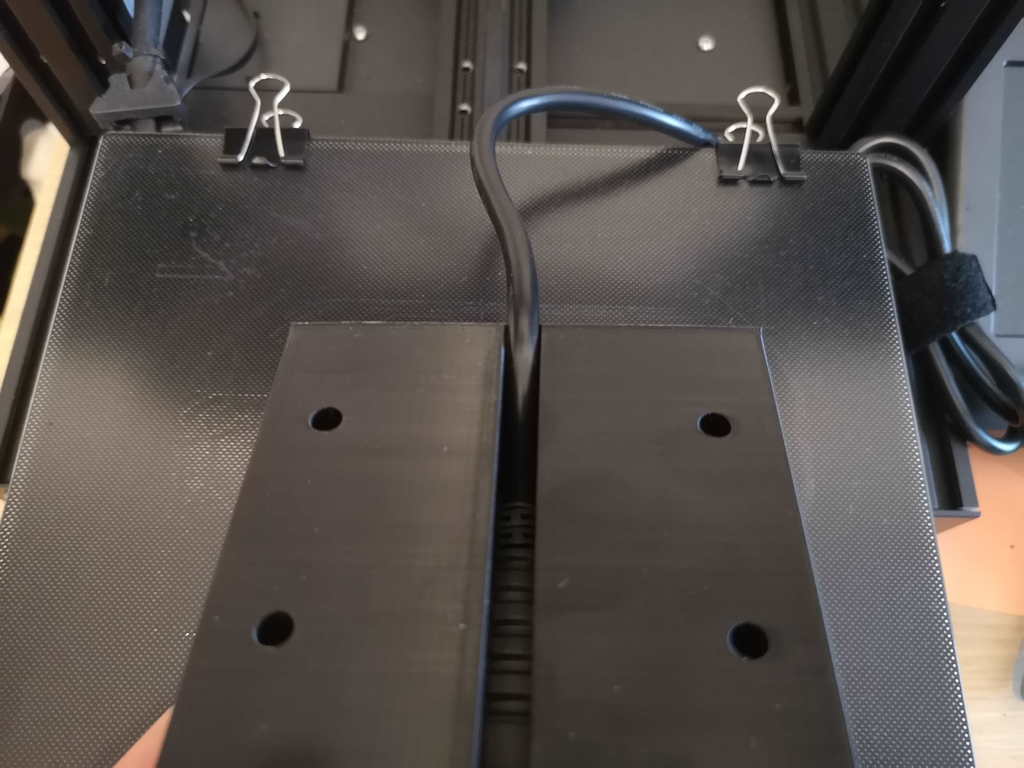

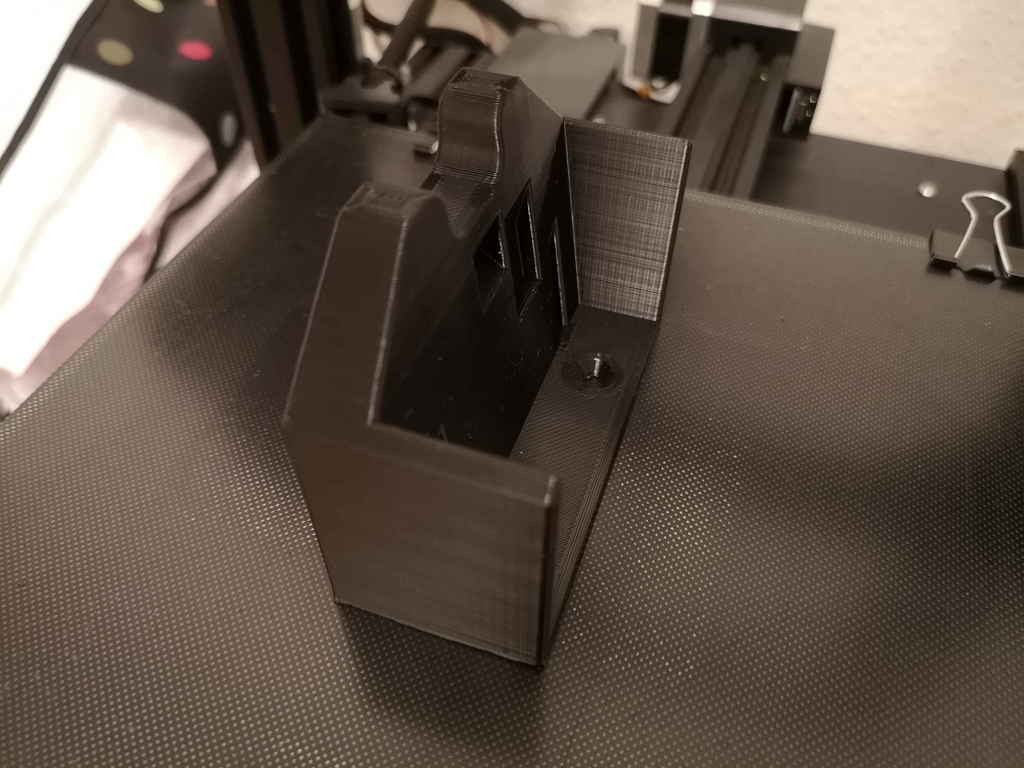

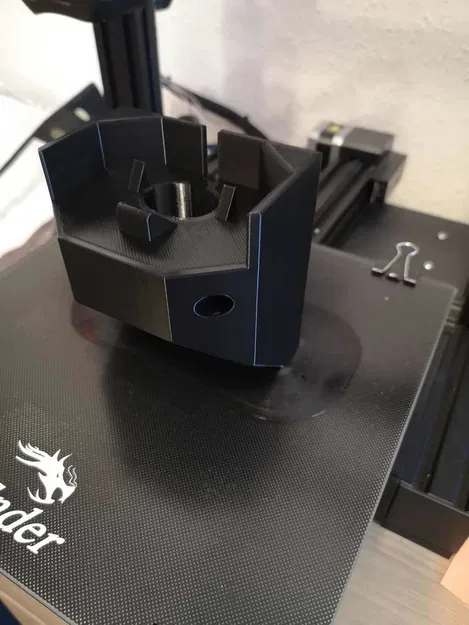

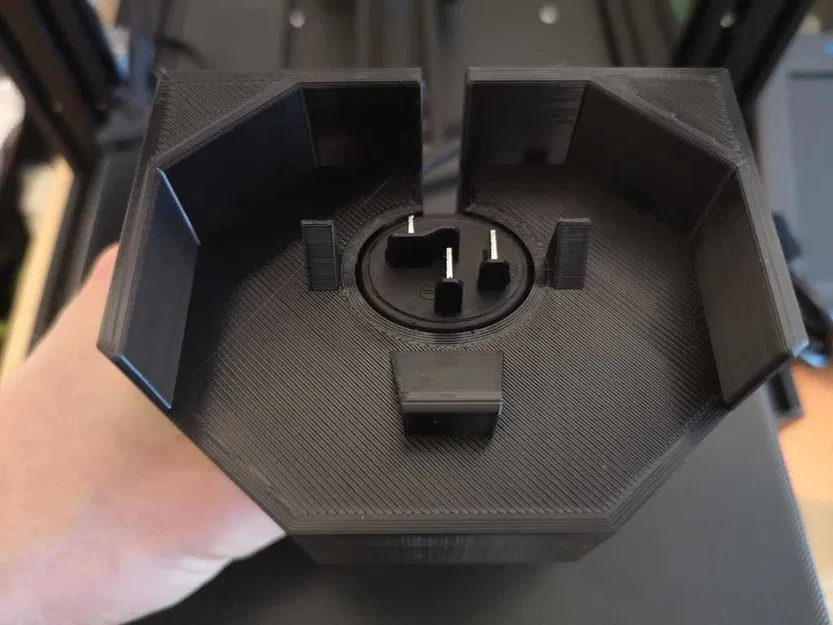

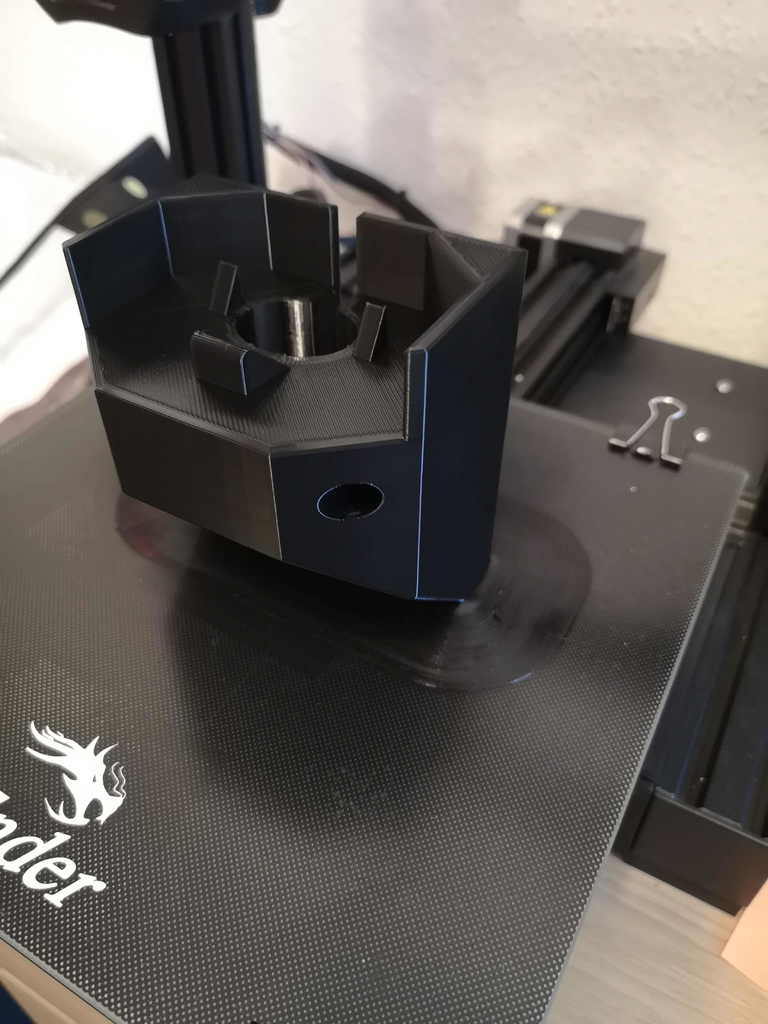

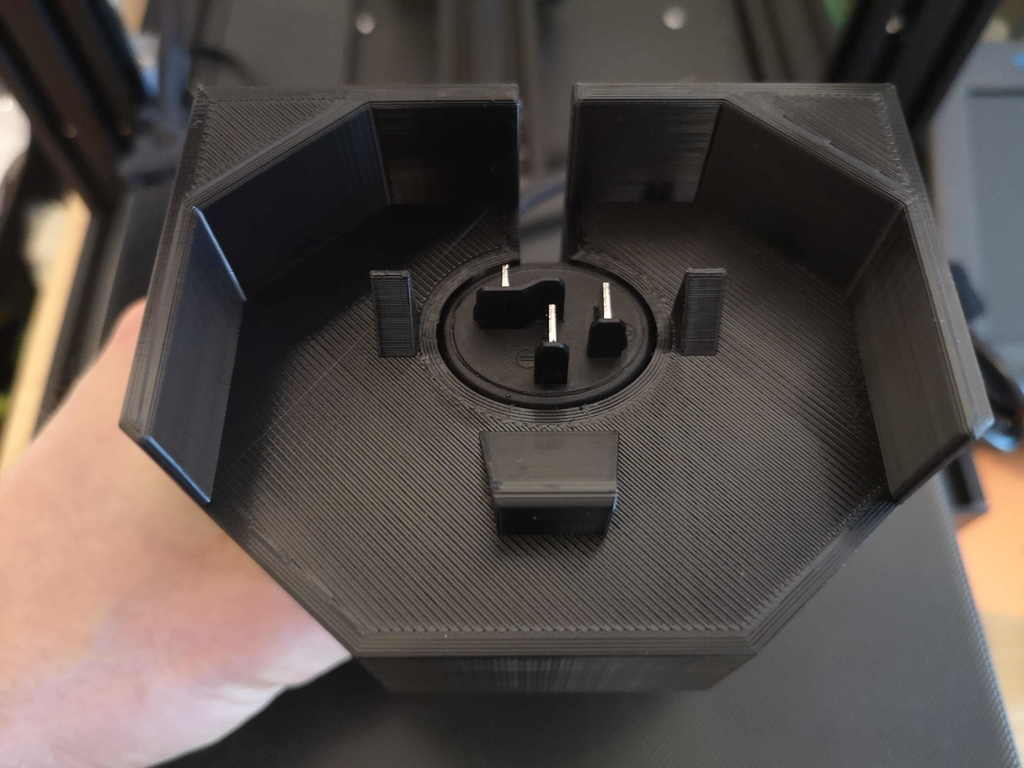

Đây là một trạm sạc và giá treo tường cho Bosch PowerTube (+ Smart) 500, 625 và 750 E-Bike Akkus ở dạng ngang và dọc, cũng như với lối ra cáp phía sau và phía trước (phiên bản với lối ra phía trước tôi chưa thử nghiệm, xin vui lòng cho phản hồi xem nó có phù hợp hay có đề xuất cải tiến nào không). Làm trạm sạc, giá treo tường có thể được sử dụng kết hợp với các bộ sạc Bosch bên dưới.

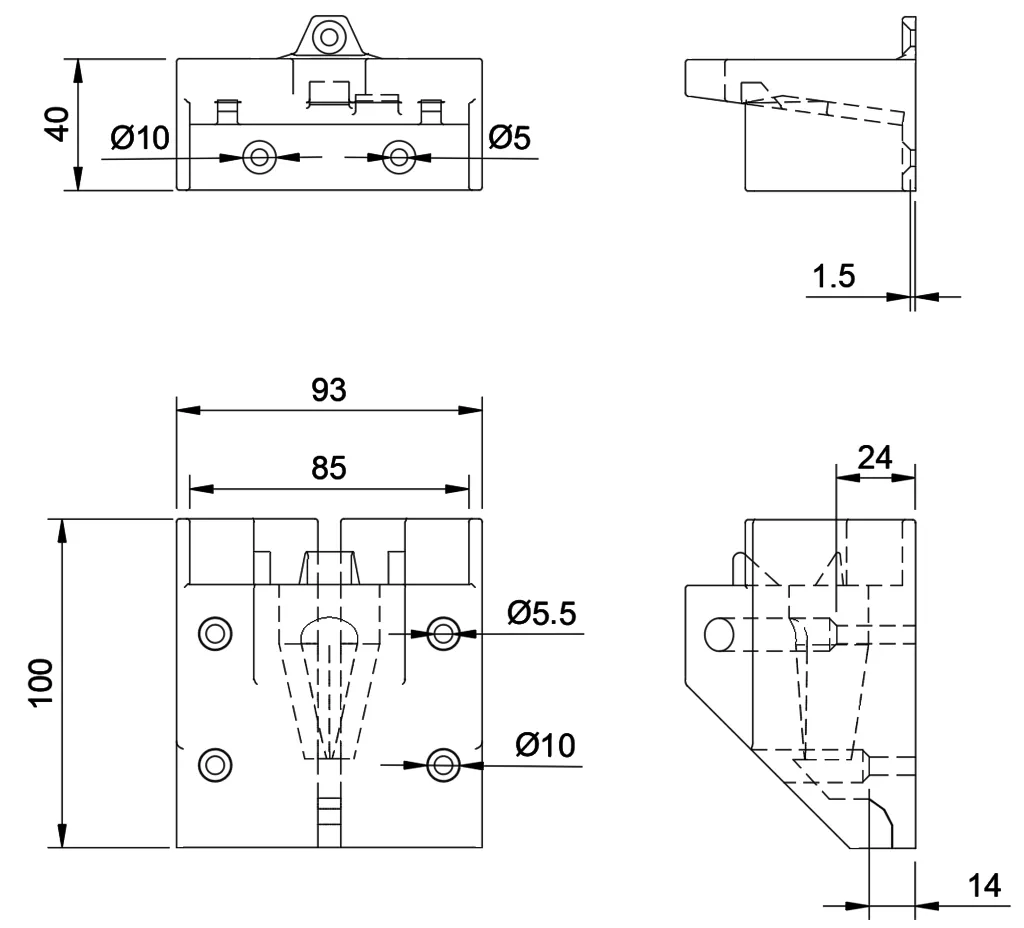

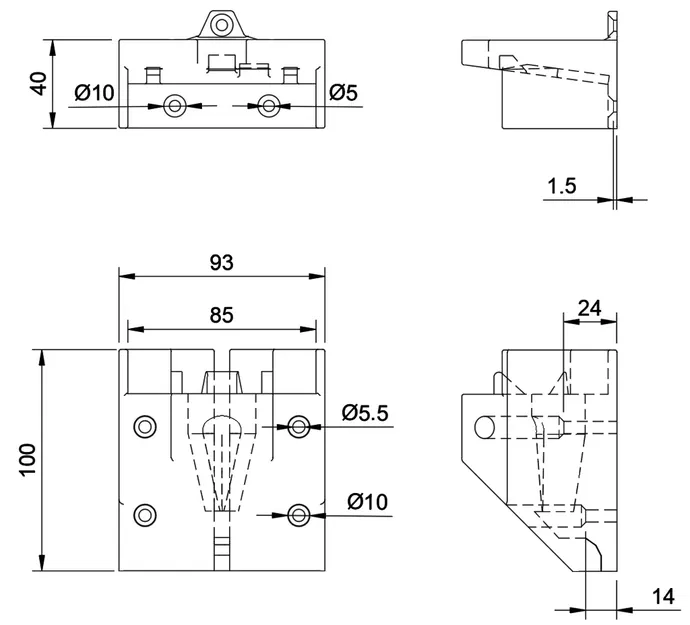

Kích thước có thể được lấy từ hình minh họa.

Quan trọng! - Cần chọn phiên bản đúng, phù hợp với mẫu pin. Số mô hình của pin luôn bắt đầu bằng "BBP..." và có thể tìm thấy ở bên hông của pin. Để phân loại các tệp in, dưới đây là danh sách các số mô hình và tệp STL:

Hệ thống eBike Bosch 2 - Ngang (PowerTube 500 (BBP280), 625 (BBP290))

• Top-Horizontal.stl
• Bottom-Horizontal.stl
  • Phù hợp với bộ sạc Bosch compact, standard và fast
• Bottom-Horizontal-Front.stl
  • Phù hợp với bộ sạc Bosch compact, standard và fast

Hệ thống eBike Bosch 2 - Dọc (PowerTube 500 (BBP281), 625 (BBP291)) (Cảm ơn ProfessorBass đã tạo ra phiên bản dọc!) (https://www.thingiverse.com/professorbass)

• Top-Vertical.stl
• Bottom-Vertical.stl
  • Phù hợp với bộ sạc Bosch compact, standard và fast
• Bottom-Vertical-Front.stl
  • Phù hợp với bộ sạc Bosch compact, standard và fast

Hệ thống thông minh - Ngang (PowerTube 500 (BBP3750), 625 (BBP3760), 750 (BBP3770))

• Smart_Top-Horizontal.stl
  • Phù hợp với tấm gắn EB1290000E
• Smart_Bottom-Horizontal.stl
  • Phù hợp với bộ sạc Bosch 4A
• Smart_Bottom-Horizontal-Front.stl
  • Phù hợp với bộ sạc Bosch 4A

Hệ thống thông minh - Dọc (PowerTube 500 (BBP3751), 625 (BBP3761), 750 (BBP3771)) (Cảm ơn cradi vì các kích thước cần thiết của phiên bản dọc!) (https://www.thingiverse.com/cradi/designs)

• Smart_Top-Vertical.stl
  • Phù hợp với tấm gắn EB1290000E
• Smart_Bottom-Vertical.stl
  • Phù hợp với bộ sạc Bosch 4A
• Smart_Bottom-Vertical-Front.stl
  • Phù hợp với bộ sạc Bosch 4A

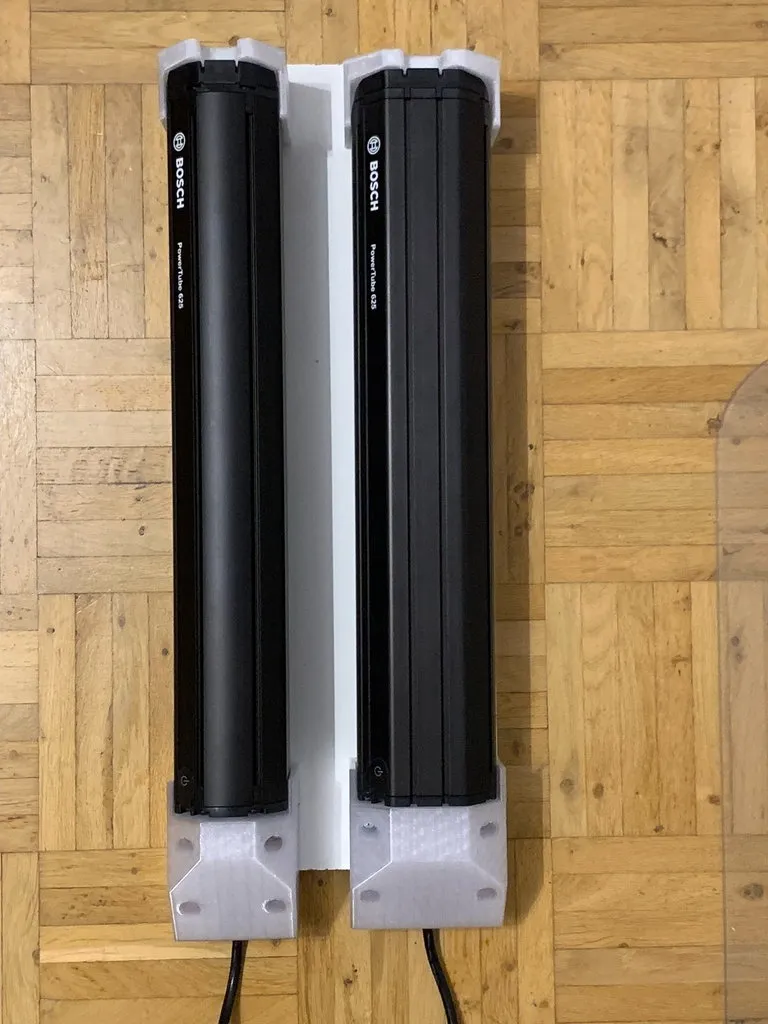

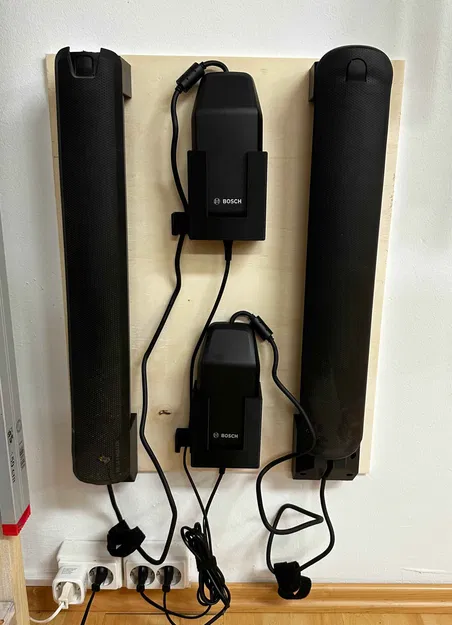

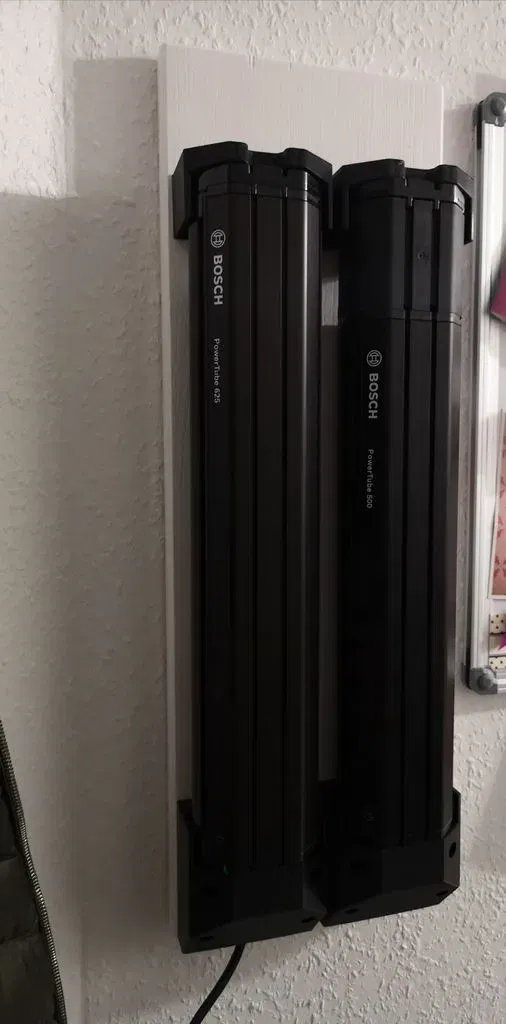

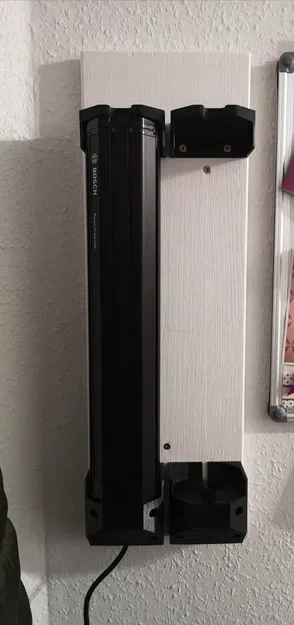

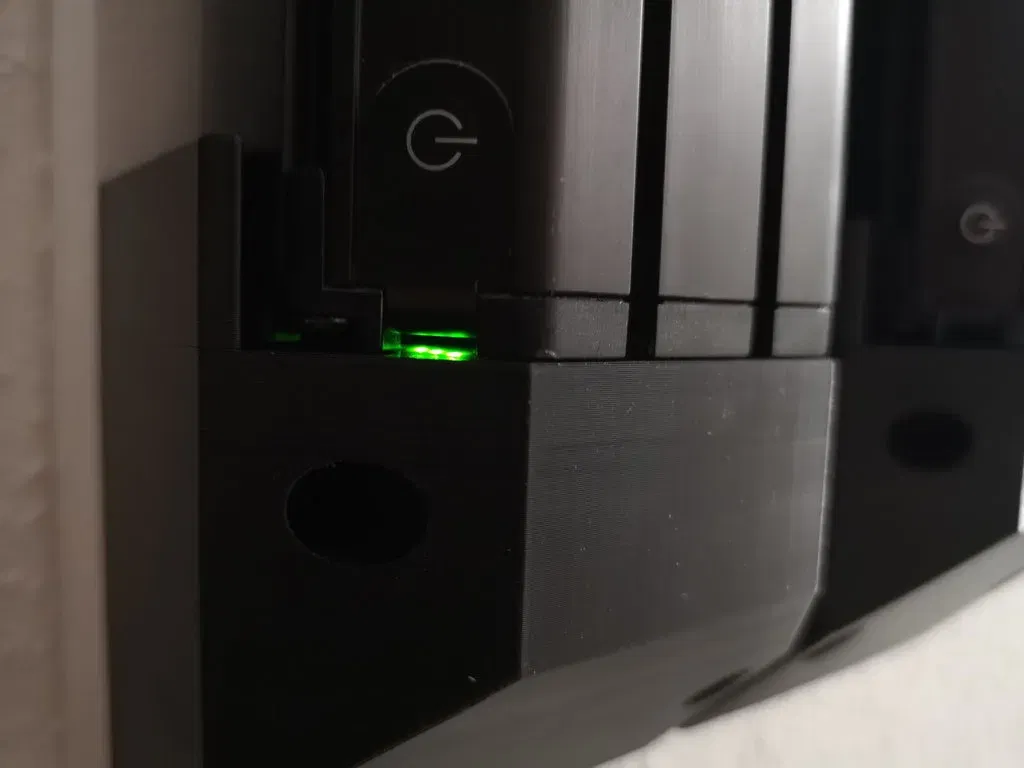

Để gắn chặt các bộ phận, tôi đã bắt chúng vào một tấm gỗ trước và sau đó gắn lên tường. Tuy nhiên, việc này tùy thuộc vào mỗi người. Khi được gắn chính xác, các pin sẽ khớp vào vị trí ổn định, mà không thể rơi ra ngoài. Việc lấy pin ra chỉ có thể thực hiện bằng cách ấn xuống kẹp bên pin.

Tiếng Việt

Đây là một trạm sạc và giá treo tường được tạo ra cho pin xe đạp điện Bosch PowerTube (+ Smart) 500, 625 và 750 với thiết kế ngang và dọc, cũng như với lối ra cáp phía sau và phía trước (tôi chưa thử phiên bản với lối ra phía trước, xin hãy cho tôi biết nếu nó phù hợp hoặc nếu bạn có bất kỳ đề xuất nào để cải thiện). Là một trạm sạc, giá treo tường có thể được sử dụng kết hợp với các bộ sạc Bosch bên dưới.

Các kích thước có thể được lấy từ hình minh họa.

Quan trọng! - Phiên bản đúng phải được chọn để phù hợp với mẫu pin. Số hiệu mẫu của các pin luôn bắt đầu bằng "BBP..." và có thể được tìm thấy ở bên hông của pin. Để phân loại các tệp in, dưới đây là danh sách các số hiệu mẫu và các tệp STL:

Hệ thống eBike Bosch 2 - Ngang (PowerTube 500 (BBP280), 625 (BBP290))

• Top-Horizontal.stl
• Bottom-Horizontal.stl
  • Phù hợp với bộ sạc Bosch compact, tiêu chuẩn và nhanh
• Bottom-Horizontal-Front.stl
  • Phù hợp với bộ sạc Bosch compact, tiêu chuẩn và nhanh

Bosch eBike-System 2 - Dọc
(PowerTube 500 (BBP281), 625 (BBP291))
(Cảm ơn ProfessorBass đã tạo ra phiên bản dọc này!)
(https://www.thingiverse.com/professorbass)

• Top-Vertical.stl
• Bottom-Vertical.stl
  • Phù hợp với bộ sạc Bosch compact, tiêu chuẩn và nhanh
• Bottom-Vertical-Front.stl
  • Phù hợp với bộ sạc Bosch compact, tiêu chuẩn và nhanh

Hệ thống thông minh - Ngang
(PowerTube 500 (BBP3750), 625 (BBP3760), 750 (BBP3770))

• Smart_Top-Horizontal.stl
  • Phù hợp với tấm gắn EB1290000E
• Smart_Bottom-Horizontal.stl
  • Phù hợp với bộ sạc Bosch 4A
• Smart_Bottom-Horizontal-Front.stl
  • Phù hợp với bộ sạc Bosch 4A

Hệ thống thông minh - Dọc
(PowerTube 500 (BBP3751), 625 (BBP3761), 750 (BBP3771))
(Cảm ơn cradi đã cung cấp kích thước cần thiết cho phiên bản dọc!)
(https://www.thingiverse.com/cradi/designs)

• Smart_Top-Vertical.stl
  • Phù hợp với tấm gắn EB1290000E
• Smart_Bottom-Vertical.stl
  • Phù hợp với bộ sạc Bosch 4A
• Smart_Bottom-Vertical-Front.stl
  • Phù hợp với bộ sạc Bosch 4A

Để cố định các bộ phận một cách chính xác, tôi đã bắt đầu bằng cách vặn chúng vào một tấm gỗ và sau đó vào tường. Tuy nhiên, điều này tùy thuộc vào bạn. Khi được gắn chính xác, các pin sẽ khớp vào vị trí ổn định mà không bị rơi ra. Việc tháo ra chỉ có thể thực hiện bằng cách nhấn xuống kẹp ở phía pin.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 V2

Tấm đệm:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2 Chiều cao, 0,4mm Đầu phun

Đổ đầy:

20
