Bình định lượng cho portafilter Crema 54mm

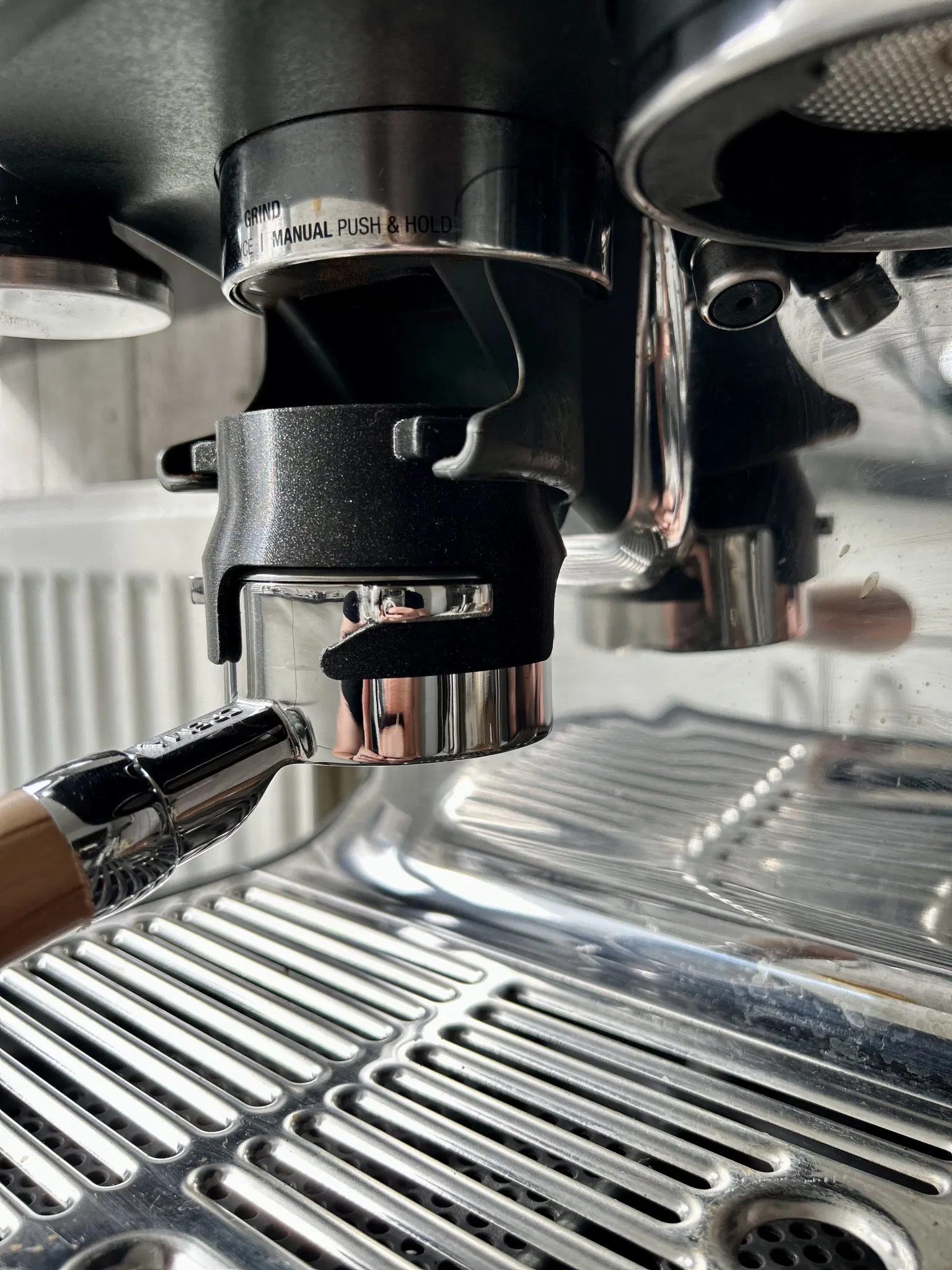

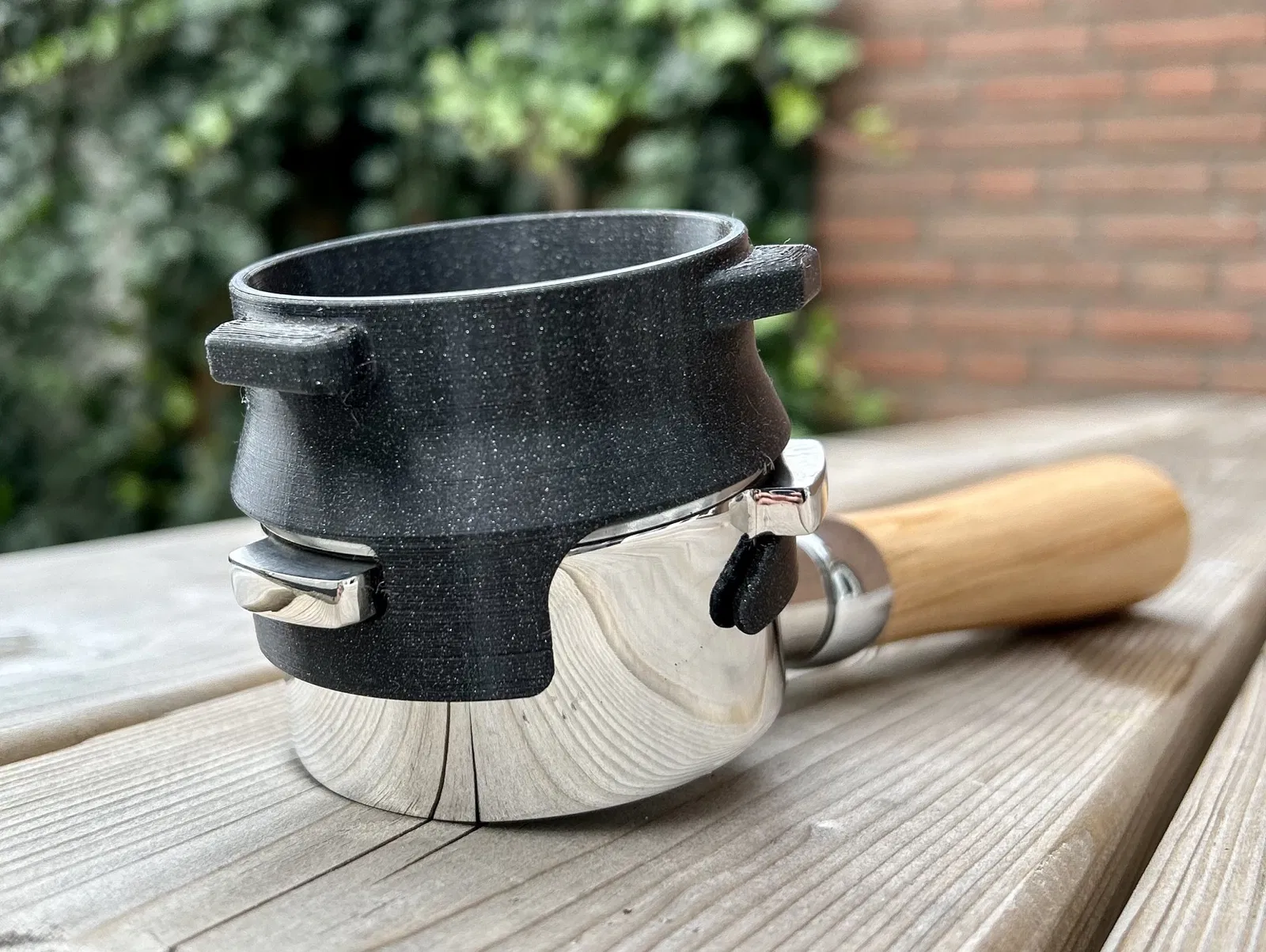

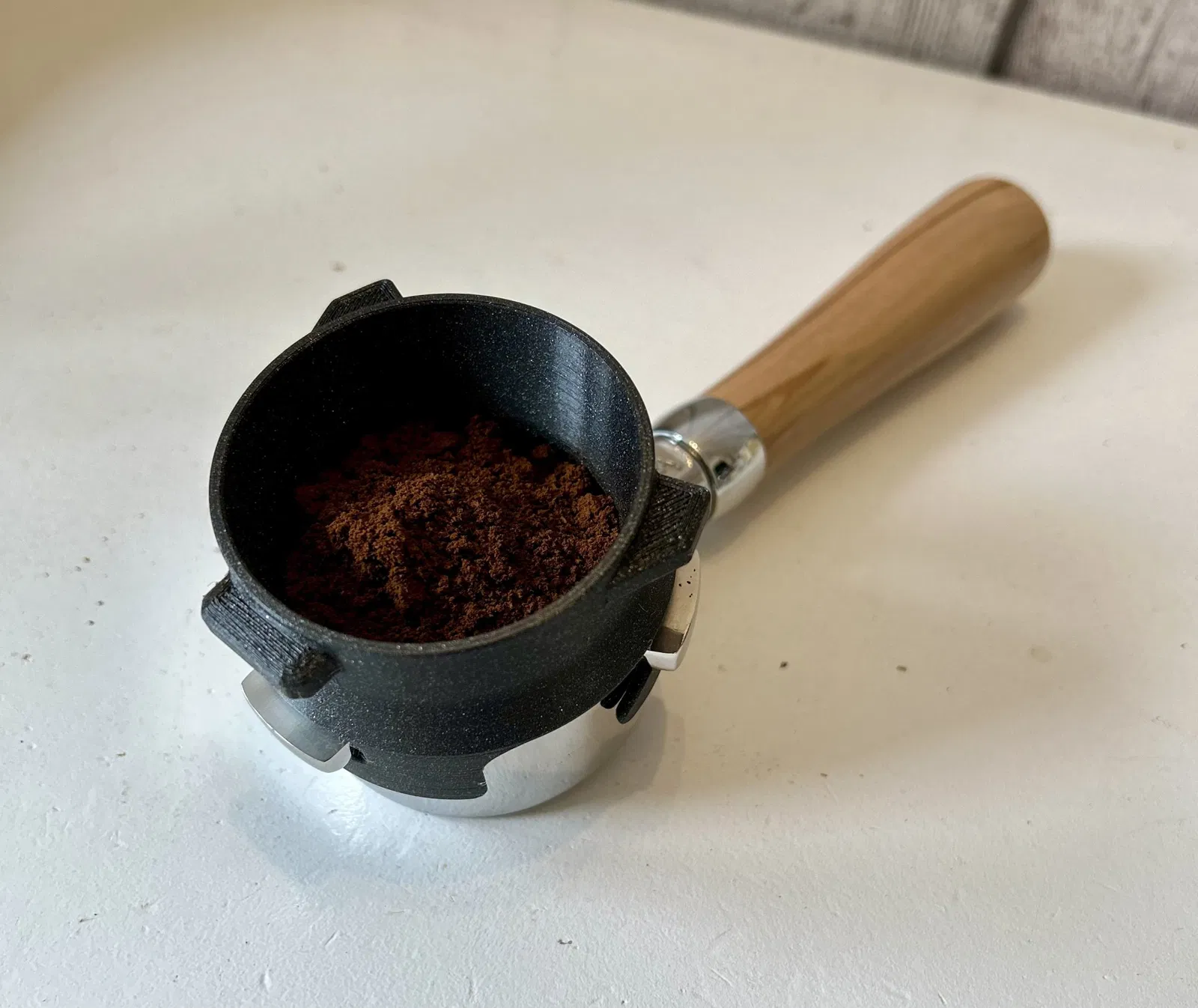

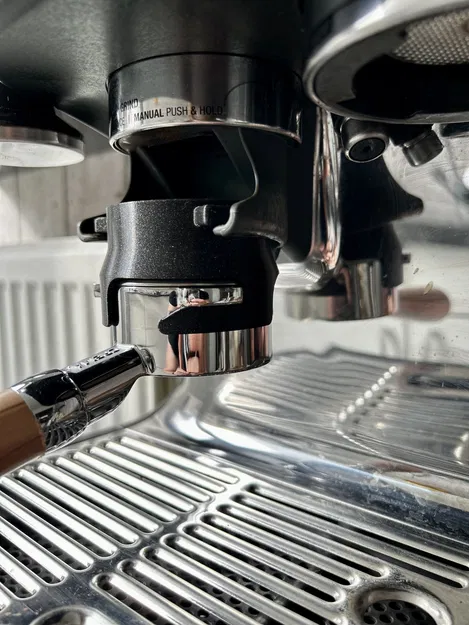

Funnel này được thiết kế cho một portafilter không đáy 54mm của Crema và được sử dụng trên một máy espresso Sage/Breville Barista Pro.

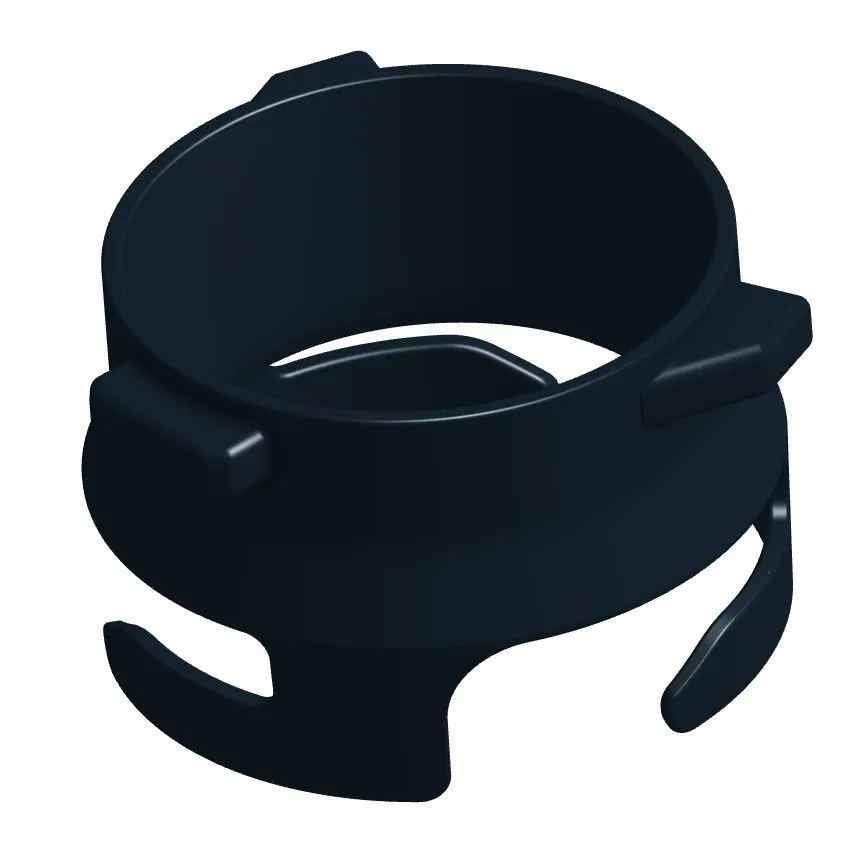

Phần này được thiết kế bằng OnShape và tệp tin có sẵn công khai tại đây: https://cad.onshape.com/documents/8fe577deb708aee19f70bbb7/w/a9fa6640ff16390b0aea7932/e/0f6472ac1d99bc9e7195f01a?renderMode=1&uiState=653c25ef7ae6fb6964d96a27

Funnel có thể được điều chỉnh để phù hợp với các portafilter khác bằng cách điều chỉnh đường kính bên trong và/hoặc các lỗ cắt cho các tab khóa của portafilter. Nếu bạn có một portafilter cụ thể mà bạn muốn sử dụng với funnel này, và không thể cập nhật CAD tự mình, hãy thoải mái gửi cho tôi một tin nhắn và kích thước của portafilter của bạn, và tôi sẽ gửi cho bạn một thiết kế cập nhật.

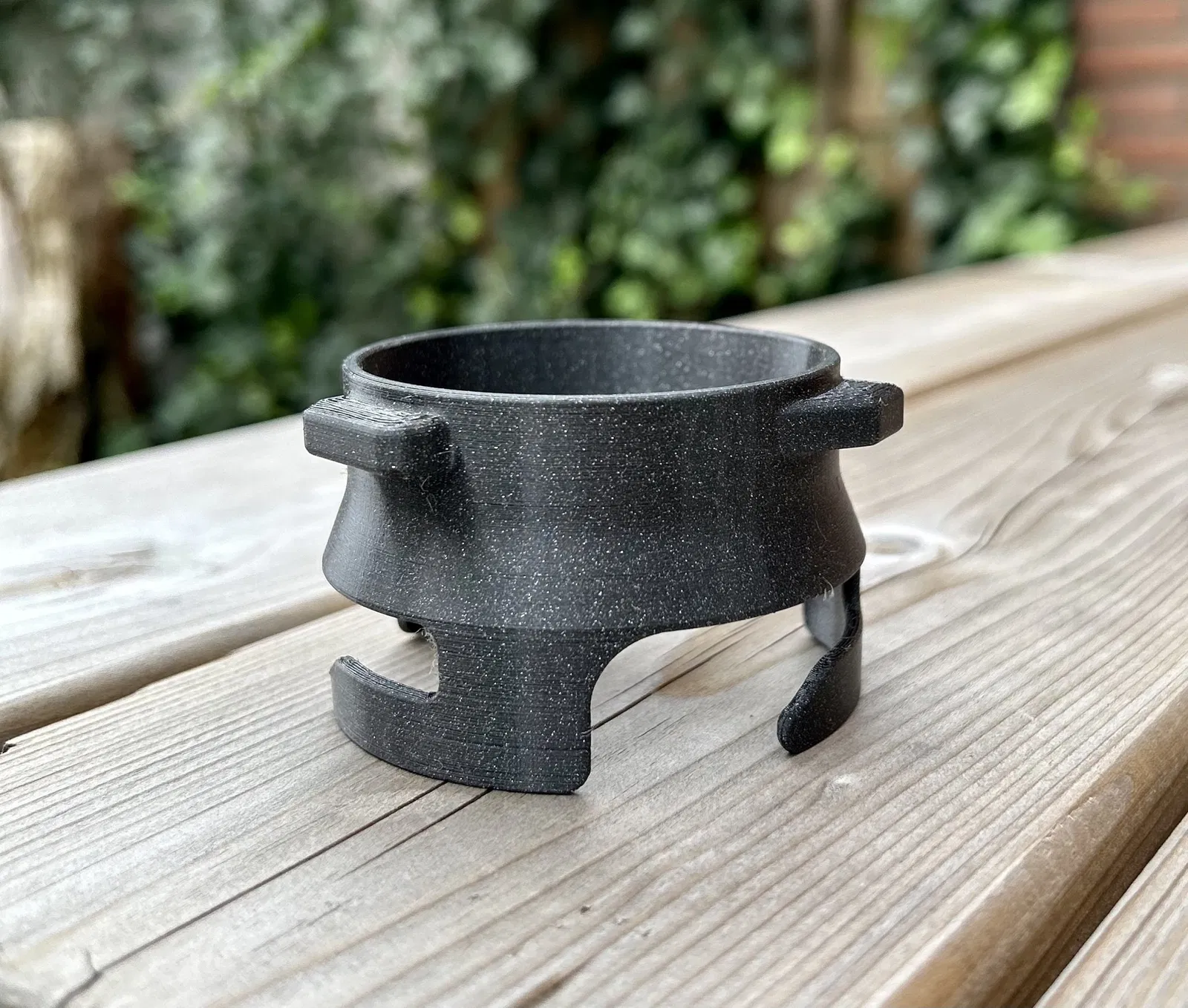

Tôi đã in funnel trên một MK4 bằng Prusament PLA sử dụng cả hai hồ sơ inputshaper 0.15 SPEED cũng như hồ sơ tiêu chuẩn 0.1mm và cả hai đều tạo ra kết quả xuất sắc. Tôi đã bao gồm một bản sao của g-code cho hồ sơ 0.1mm vì tôi cảm thấy kết quả là tốt nhất (marginally).

Nếu bạn không muốn thấy một đường nối, hãy chắc chắn thay đổi cài đặt vị trí đường nối thành “nearest” từ cài đặt mặc định “aligned”.

Bạn có thể sử dụng các hỗ trợ “snug” tiêu chuẩn hoặc “organic” vì cả hai đều cho kết quả tương tự. Tôi thấy hướng in tốt nhất là với mặt trên phẳng trên nền xây dựng.

Nếu ai đó có phản hồi hoặc gợi ý về cách cải thiện thiết kế hơn nữa, xin hãy để lại một bình luận hoặc nhắn tin cho tôi trực tiếp. Tôi dự định cải thiện thiết kế khi tôi sử dụng nó nhiều hơn và nhận được phản hồi về nó.
