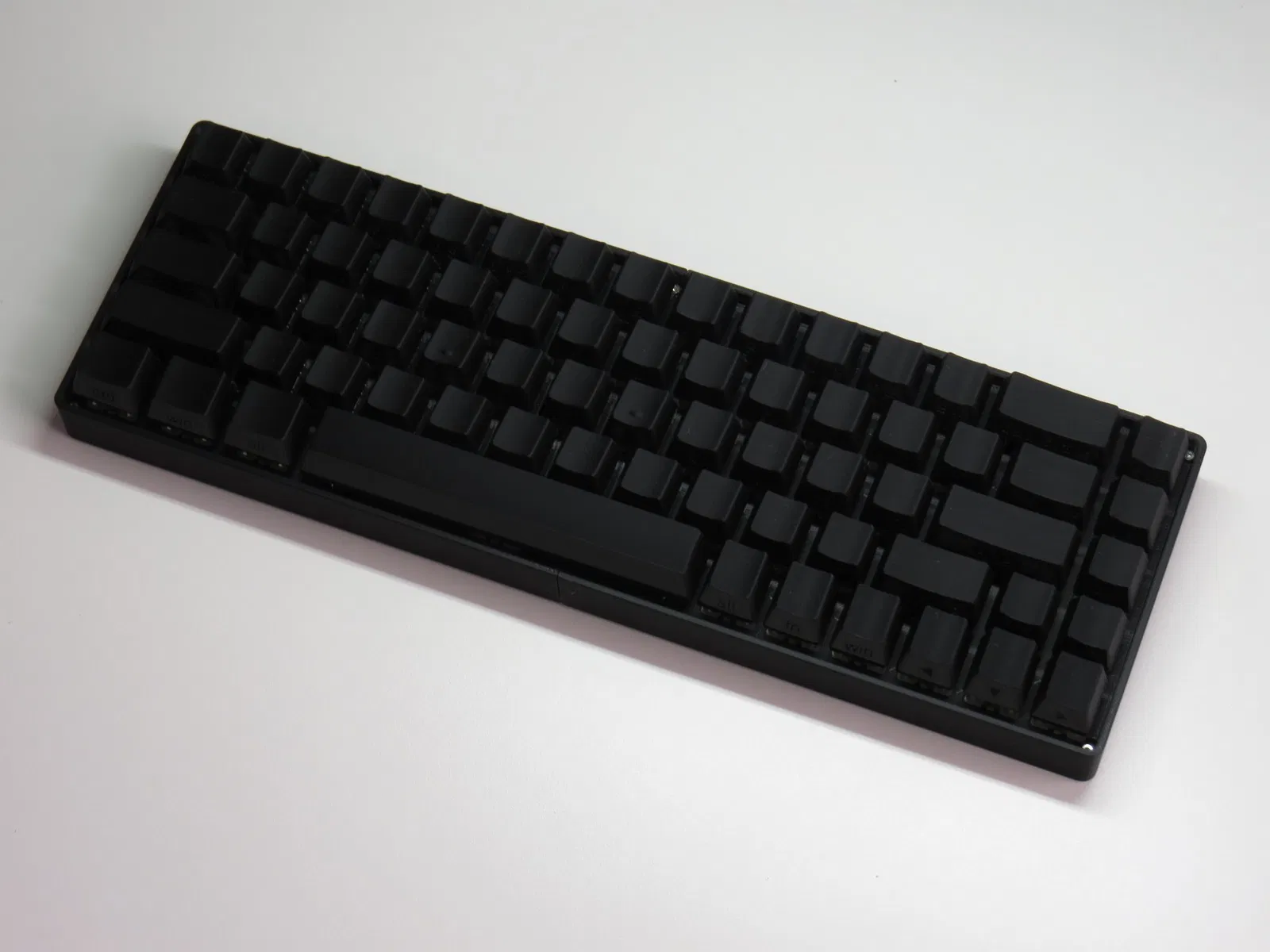

Bàn phím cơ Pi Pico với bố cục Tada68

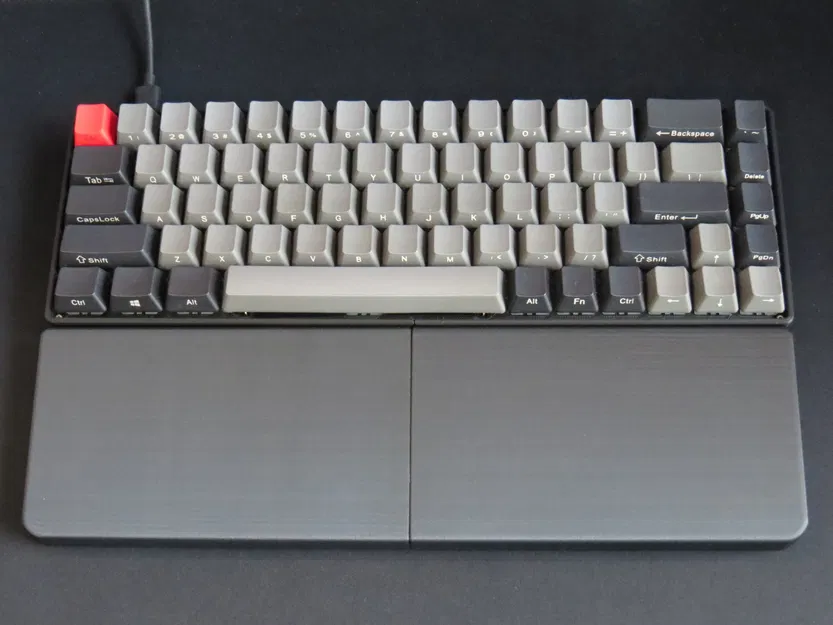

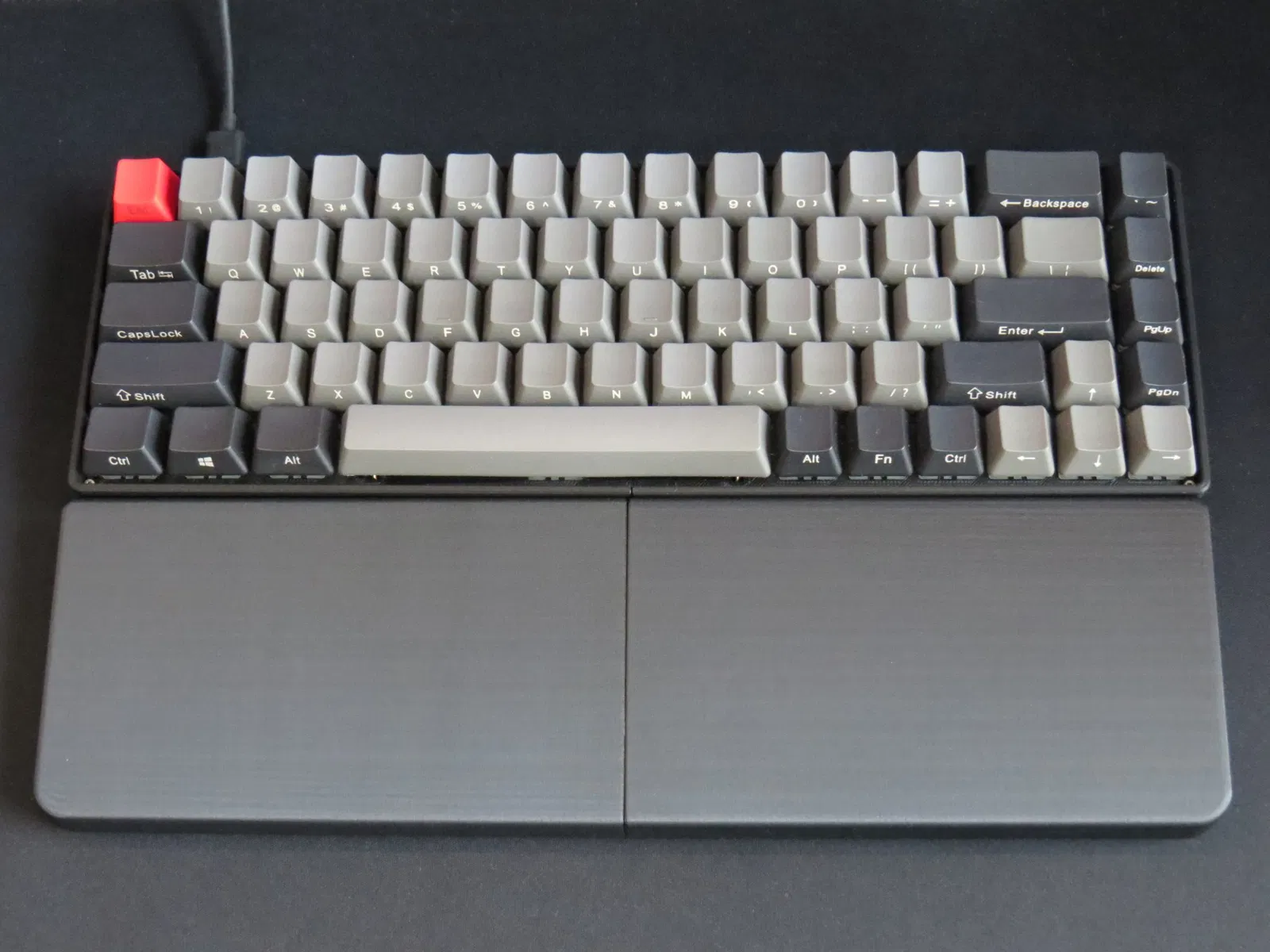

Cập nhật 2023/8/19: Thêm một chỗ nghỉ tay để đi kèm với bàn phím

Tôi thực sự thích bàn phím SiCK-68 của 3DPrintSOS nên tôi đã thiết kế của riêng mình với một số cải tiến.

Tính năng:

• Nhỏ gọn hơn
• Bề ngoài sạch sẽ hơn (ít đường nối hơn)
• In ít lần hơn trên bàn Ender-3 tiêu chuẩn
• Sử dụng Pi Pico giá rẻ với Firmware KMK

BOM:

• 10x Đai ốc M2
• 8x Vít đầu lục giác M2*12
• 2x Vít đầu lục giác M2*4
• 100x Diode 1N4148
• 68x Công tắc phím kiểu Cherry MX
• Ổn định kiểu Cherry MX (3x 2U, 3x 6.25U)
• Raspberry Pi Pico
• Dây mỏng
• ~300g filament
• Keo siêu dính

In ấn:

• Tất cả các bộ phận được định hướng để đạt kết quả tốt nhất.
• Thư mục "Keys" có tất cả các phím được chia thành các bộ với vị trí đường nối tùy chỉnh.
• Không cần hỗ trợ ngoại trừ keyplates cần hỗ trợ trên mặt bàn.
• Chiều cao lớp 0.2mm.

Sau khi in:

• Các khoang đai ốc ở đáy case có hỗ trợ tích hợp dày 1 lớp cho các lỗ, hãy chọc qua chúng trước khi sử dụng.
• Sử dụng keo siêu dính để kết nối các mảnh (Hoặc sử dụng bàn hàn ở nhiệt độ thấp để hàn chúng)

Điện tử:

• Pi Pico sử dụng KMK Firmware (code.py được bao gồm bên dưới).
• Chèn các ổn định trước khi kết nối dây cho bàn phím.

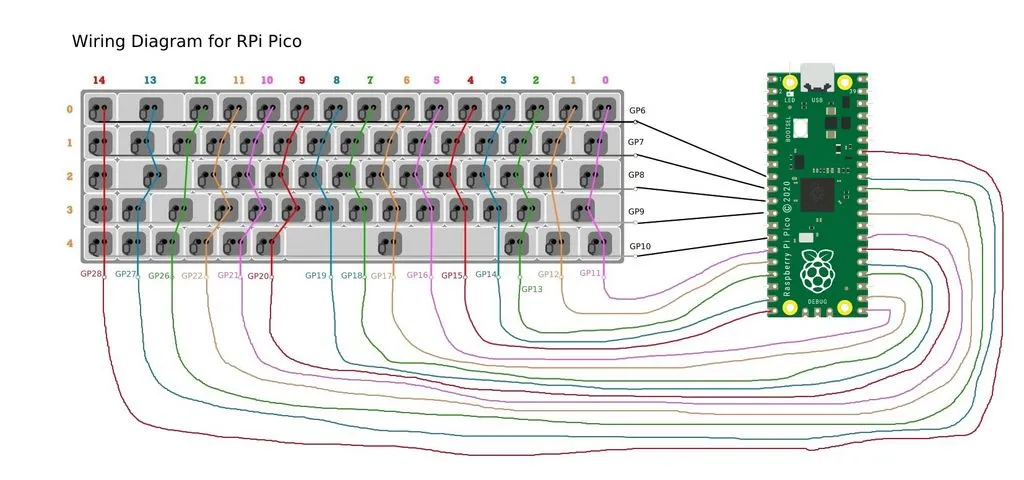

• Tham khảo hình ảnh này của wulfboy để kết nối dây.

Ghi chú:

• Xem bảng phân tích chi phí SiCK-68 gốc (Chủ yếu áp dụng cho bàn phím này).
• Video hữu ích: Cách xây dựng BÀN PHÍM CƠ bởi Zack Freedman.
• Bố cục được tạo ra với http://builder.swillkb.com/.
• Mô hình Pi Pico được sử dụng làm tham khảo.
• Tôi đã sử dụng Inland Black PLA cho tất cả các bộ phận.
• Các tệp Fusion và STEP được bao gồm nếu bạn muốn chỉnh sửa điều này.
